STM32用定时器2的事件触发定时器1启动

最新推荐文章于 2025-12-06 15:55:34 发布
原创 最新推荐文章于 2025-12-06 15:55:34 发布 · 272 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

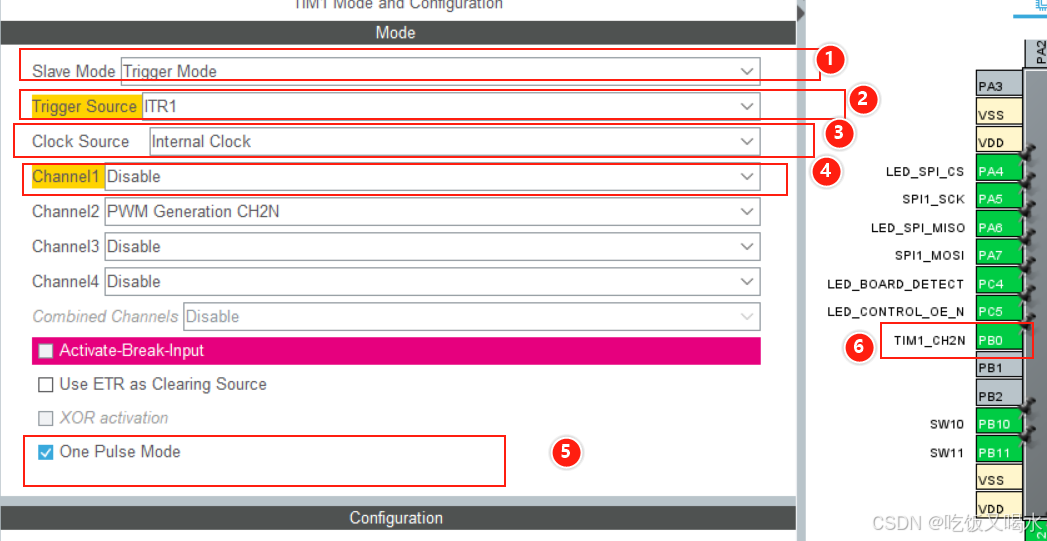

STM32用定时器2的事件触发定时器1启动在这里插入图片描述

特别注意②Trigger SourceITR1这里选的是1，，虽然是用TIM2触发，但是这排列是从0开始的，坑死人。

⑤是我单脉冲触发所以选上了
对应我⑥引脚产生一个PWM波形

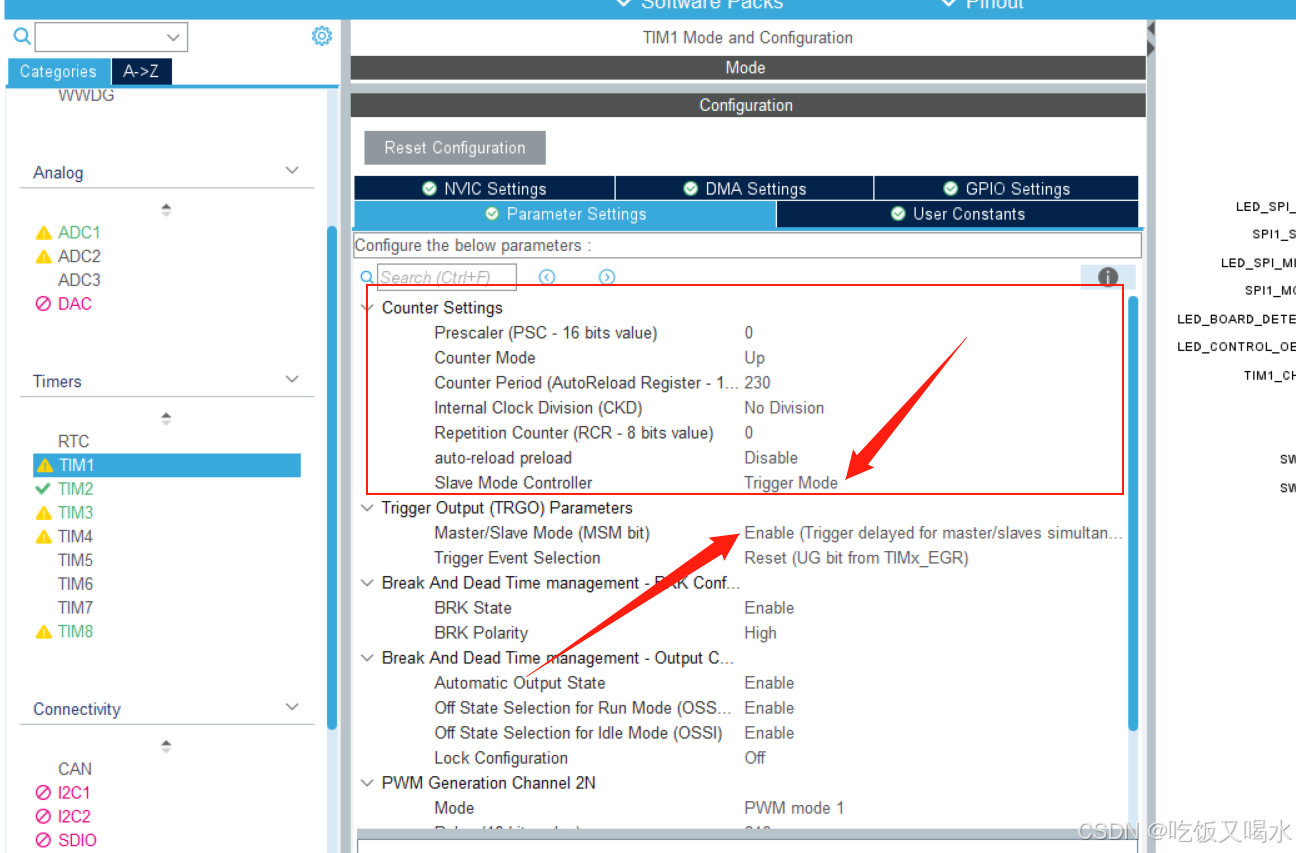

TIM1配置，我数是72M的产生一个波形在这里插入图片描述
在这里插入图片描述

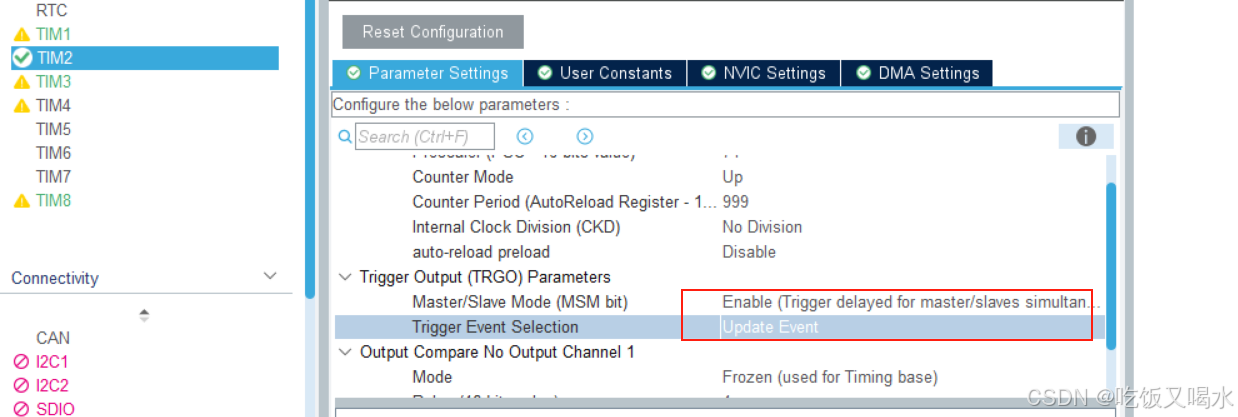

TIM2配置这个即可
在这里插入图片描述

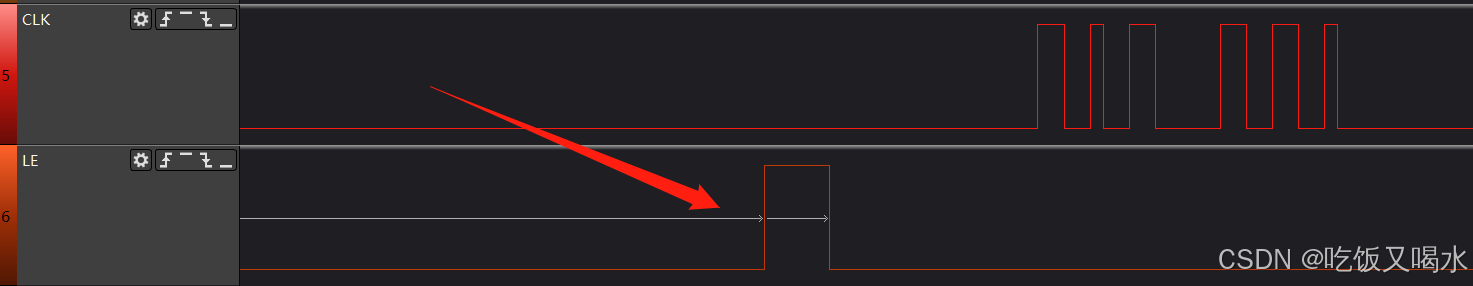

但是这不是我想要个波形，我想在TIM2结束后产生这里提前了，是因为进入TIM2的时候就产生了事件触发了。
