记录关于SPI通讯下OLED显示屏无法亮的错误以及解决方案（前提：代码都是对的）

最新推荐文章于 2025-03-22 17:19:35 发布

陕西第一狠人阳仔

最新推荐文章于 2025-03-22 17:19:35 发布

阅读量5k

点赞数 1

文章标签：单片机 stm32 c语言

本文链接：https://blog.youkuaiyun.com/qq_38154356/article/details/122502165

版权

想着玩玩OLED显示屏显示，犯了新手犯的错误

当窝满心欢喜的写完了相关oled的初始化程序代码，发现oled实在亮不起来，以为出现了相关汇编代码的错误，找了半天的错误，结果发现。。。

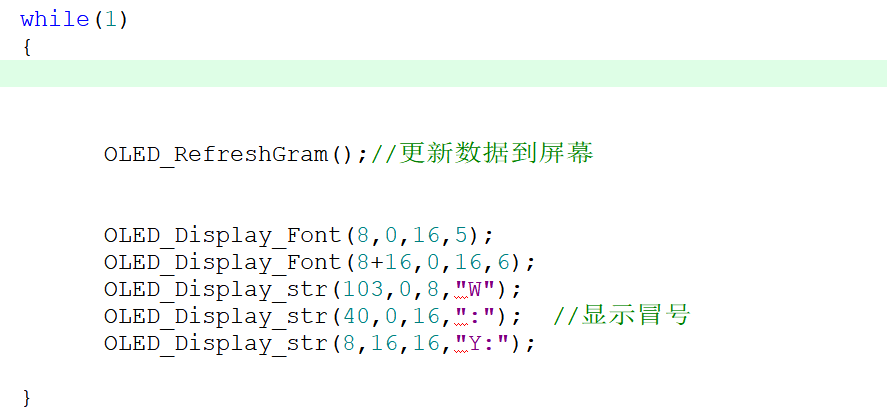

在这里插入图片描述是忘了写更新GRAM函数,唉服了，记住了
