Flink运行时架构

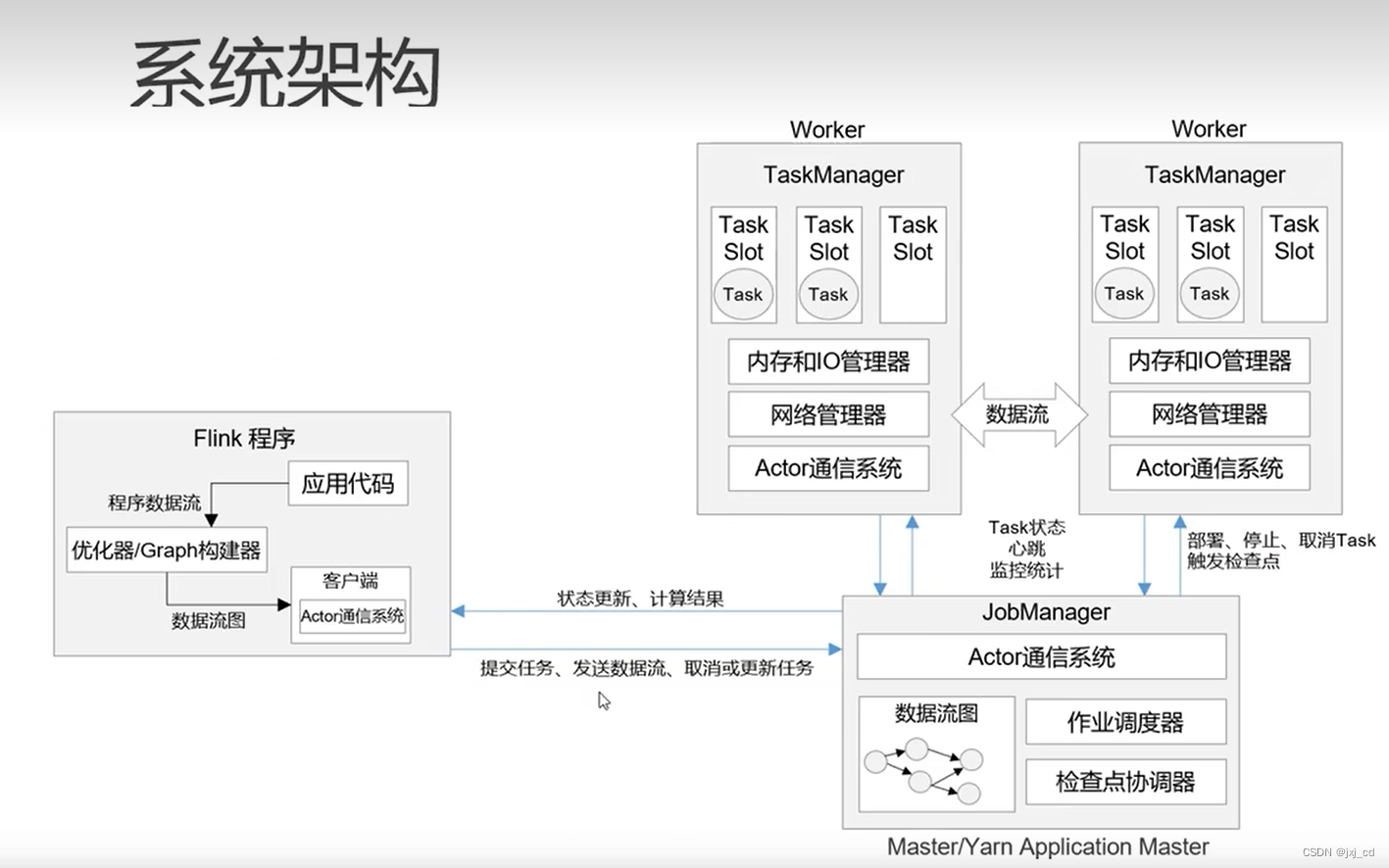

.系统架构

作业管理器 （JobManager）

控制一个应用程序执行的主进程，是Flink集群中任务管理和调度的核心。
JobManager：

• JobMaster是JobManager中最核心的组件，负责处理单独的作业，在作业提交时JobMaster会先接收到要执行的应用，一般由客户端提交。包括：jar包、数据流图(dataflow graph)和作业图(Jobgraph)。
• JobMaster会把Jobgraph转换成一个物理层面的数据流图，这个图被称为 执行图(ExecutionGraph)，它包含了所有可以并发执行的任务。JobMaster会向资源管理器(ResourceManger)发出请求，申请任务执行需要的资源。一旦获得足够的资源，就会将执行图分发的TaskManager上执行。
• 在运行过程中，JobMaster会负责所有需要中央协调的操作，比如检查点(checkpoints)的协调。

资源管理器(ResourceManager)：

• ResourceManager主要负责资源的分配和管理，在Flink集群中只有一个。资源主要是指TaskManager 的任务槽（Task Slots）。任务是Flink中的资源调配单位，包含了机器用来执行计算的一组cpu和内存资源。每一个任务（Task）都需要分配到 slot 上执行。

分发器(Dispatcher)：

• Dispatcher
