第二章 数据通信基础

信道特性

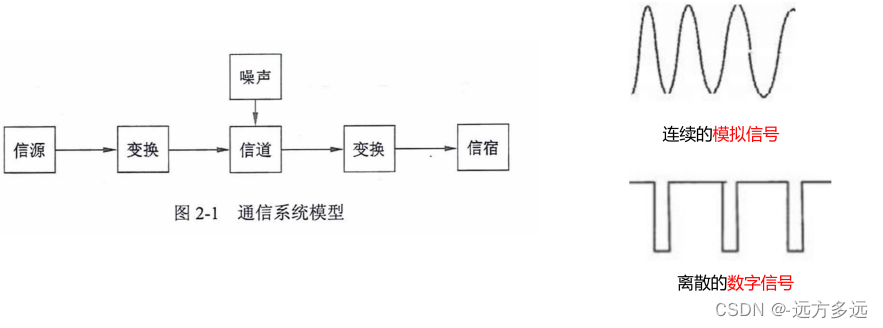

数据通信的概念

• 通信的目的就是传递信息；
• 通信中产生和发送信息的一端称为：信源；
• 接收信息的一端称为：信宿；
• 信源和信宿之间的通信线路称为：信道。



信道特性

信道带宽W

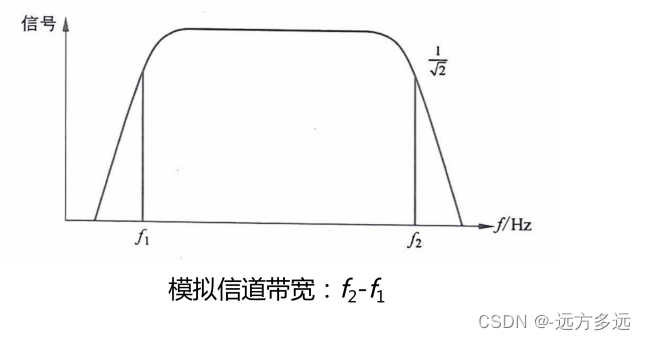

• 模拟信道带宽： ，其中和分别表示：信道能够通过的最高和最低频率，单位为赫兹Hz；
• 数字信道带宽：数字信道是离散信道，带宽为信道能够达到的最大数据传输速率，单位是bit/s；
• 我的理解：数据表示信息。

码元和码元速率

• 码元：用一个固定时长的信号波形（数字脉冲）表示一位k进制数字，代表不同离散数值的基本波形，是数字通信中数字信号的计量单位，这个时长内的信号称为k进制码元。称1个码元是16进制的；
• 码元速率：单位时间内信道传送的码元个数。如果脉冲周期（码元宽度）为T，则码元速率（波特率）为B = 1/T ，单位是波特（Baud）；
• 一个码元携带信息量（位）与码元状态值（N）的关系： ； 例如一个码元有四个状态值（4进制）00，01，10，11，则N = 4，因此该码元携带的信息量n = 2；
• 我的理解：上述例子只有2位可以表示具体意义。

奈奎斯特定理

• 奈奎斯特定理：在一个理想（无噪声）信道中，若信道带宽为W，则最大码元速率为：(Baud)；
• 极限数据速率 = 最大码元速率 x 每个码元携带的信息量，即，其中N表示码元状态值数量；
• 同理数据速率 = 码元速率 x 每个码元携带的信息量。

香农定理

带宽、码元速率以及数据速率的梳理

相关例题

信道延迟

概念及计算公式

相关例题
