这篇博客详细介绍了如何对STM32微控制器进行固件烧录，包括所需的硬件如STM32最小系统和USB转TTL模块，以及软件工具FlyMCU。首先，需要将BOOT0设为1，BOOT1设为0，然后通过USB转TTL连接设备。接着，使用串口烧写软件FlyMCu v0.188连接串口，加载生成的.hex文件并写入程序。最后，烧录完成后需将BOOT设置回BOOT1=0, BOOT0=0以运行新程序。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

需要到的东西

硬件

软件

烧写步骤

 硬件配置

1、修改BOOT

 2、usb转ttl 连接

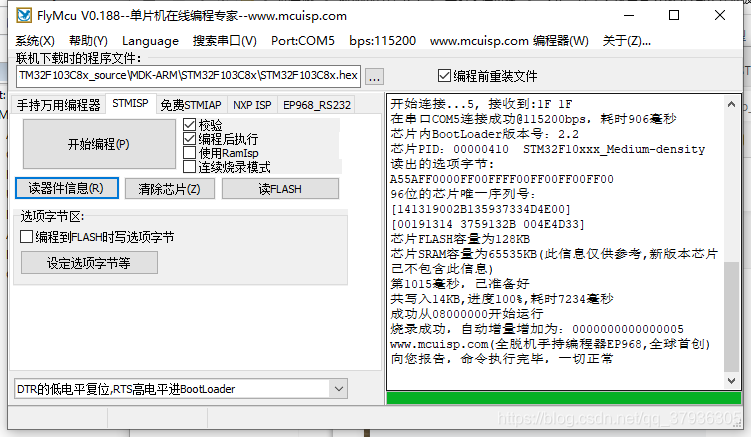

软件配置

连接串口

找到生成的hex文件

 写入程序

需要到的东西

硬件

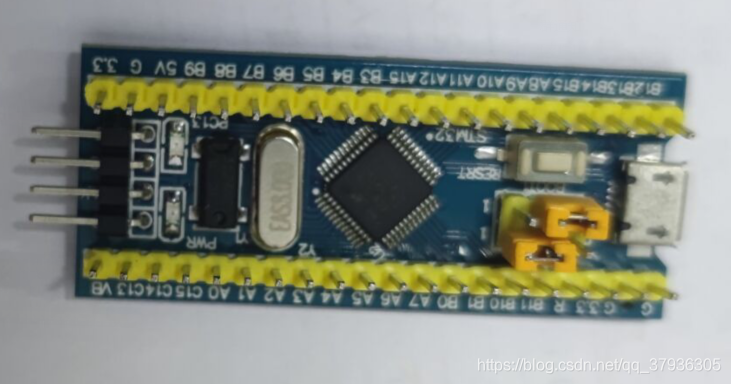

1、stm32最小系统

2、usb转ttl

3、对应的杜邦线

软件

串口烧写软件：FlyMcu v0.188

烧写步骤

 硬件配置

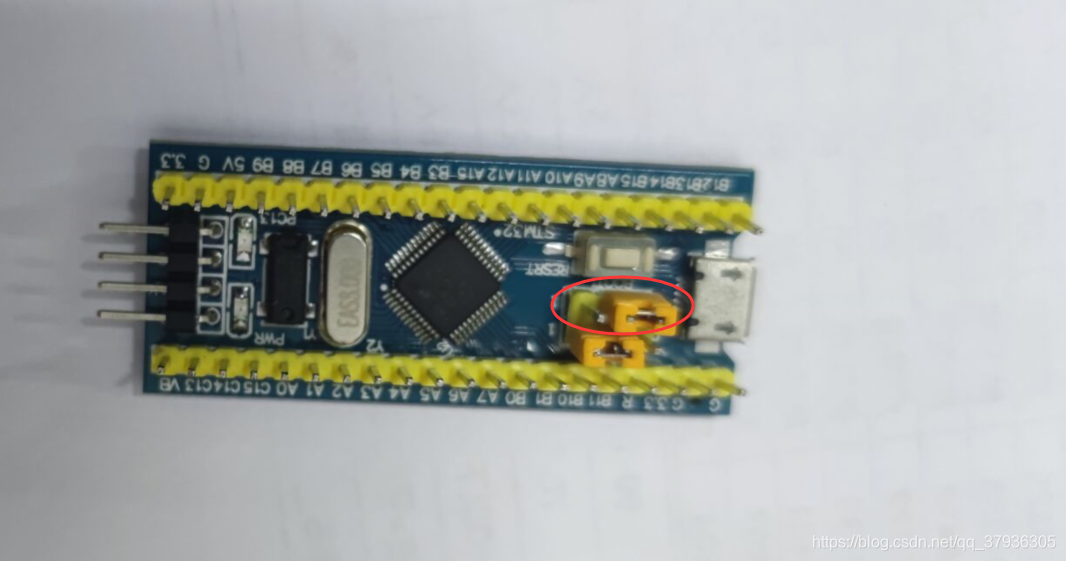

1、修改BOOT

将BOOT0改成1，BOOT1为0

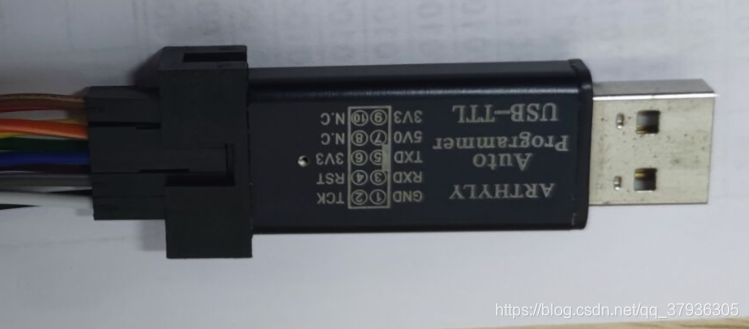

 2、usb转ttl 连接

3.3-->3.3

GND-->GND(G)

RXD-->PA9

TXD-->PA10

软件配置

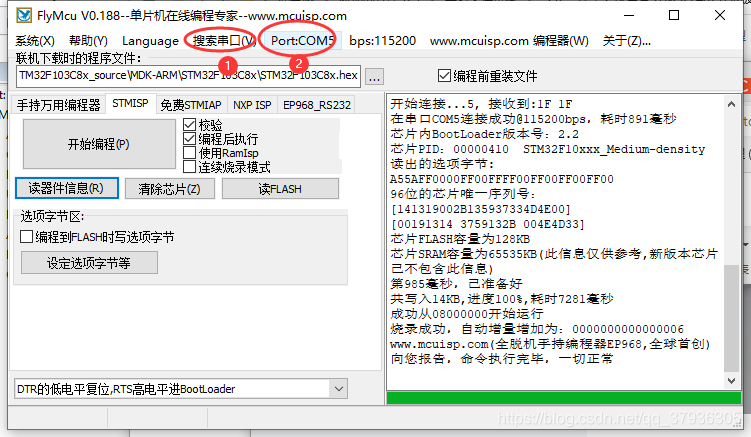

连接串口

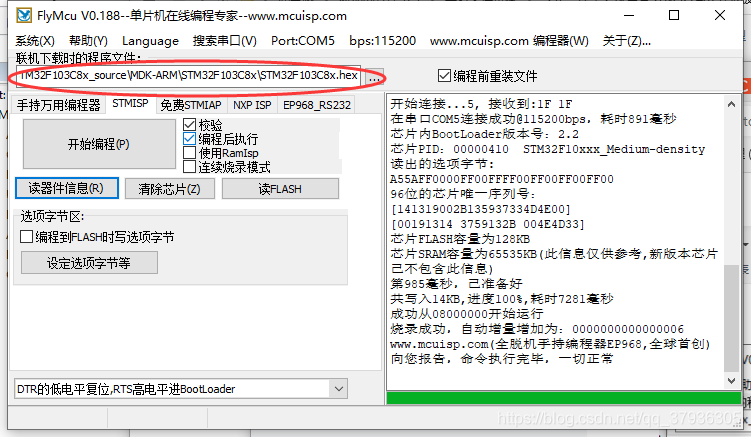

找到生成的hex文件

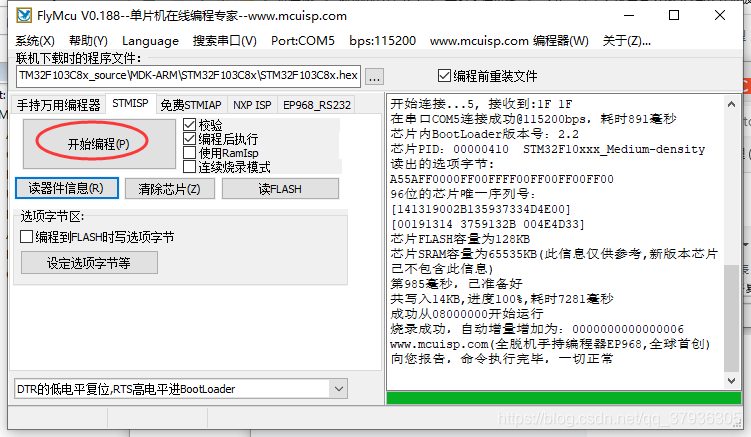

 写入程序

下载完后需要将BOOT修改为 BOOT1 =0 ;BOOT0 =0,否则写入的程序无法执行
