一起来学习小熊派 11 SPI协议驱动LCD屏幕 2021-07-24

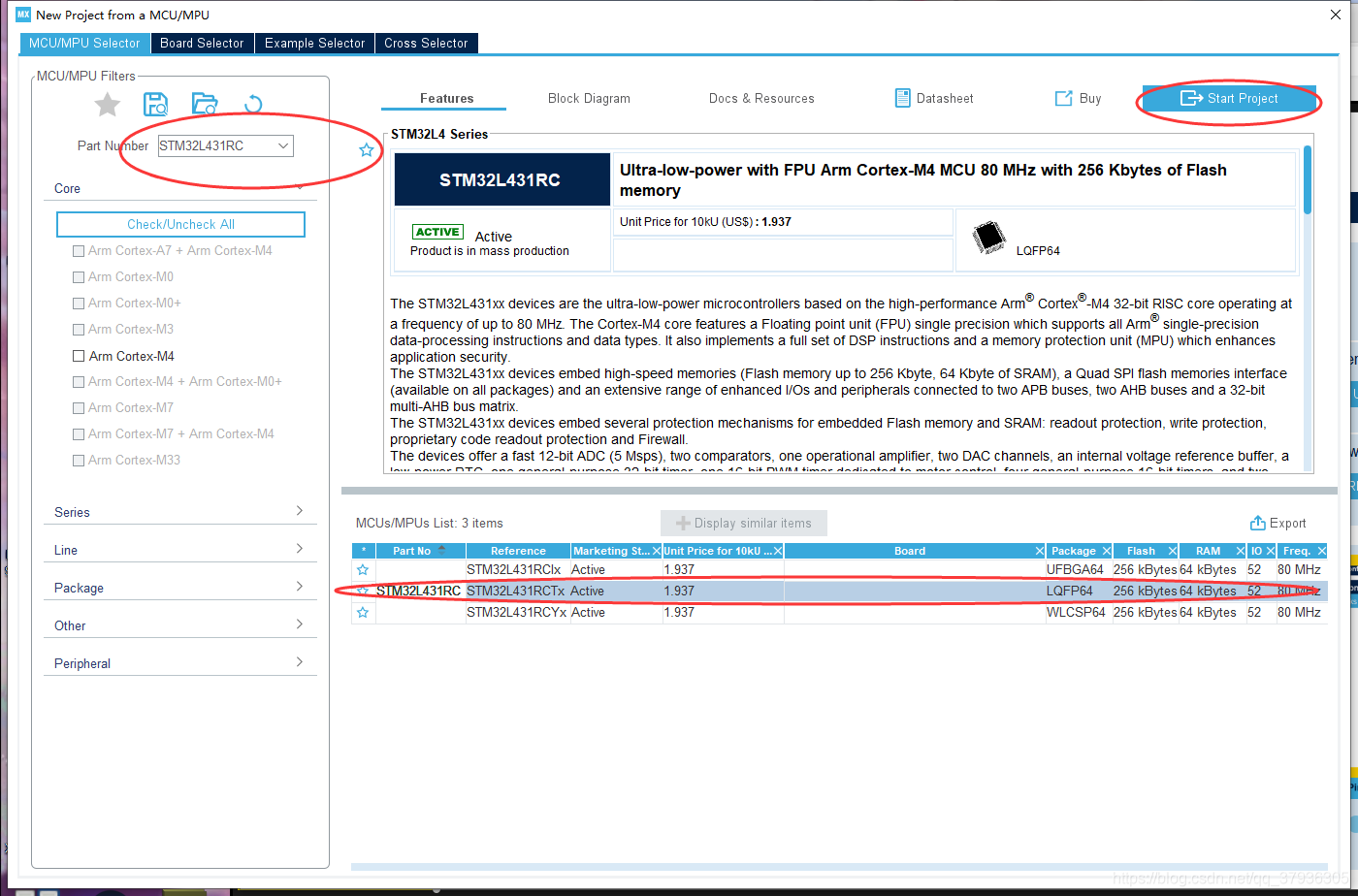

创建工程

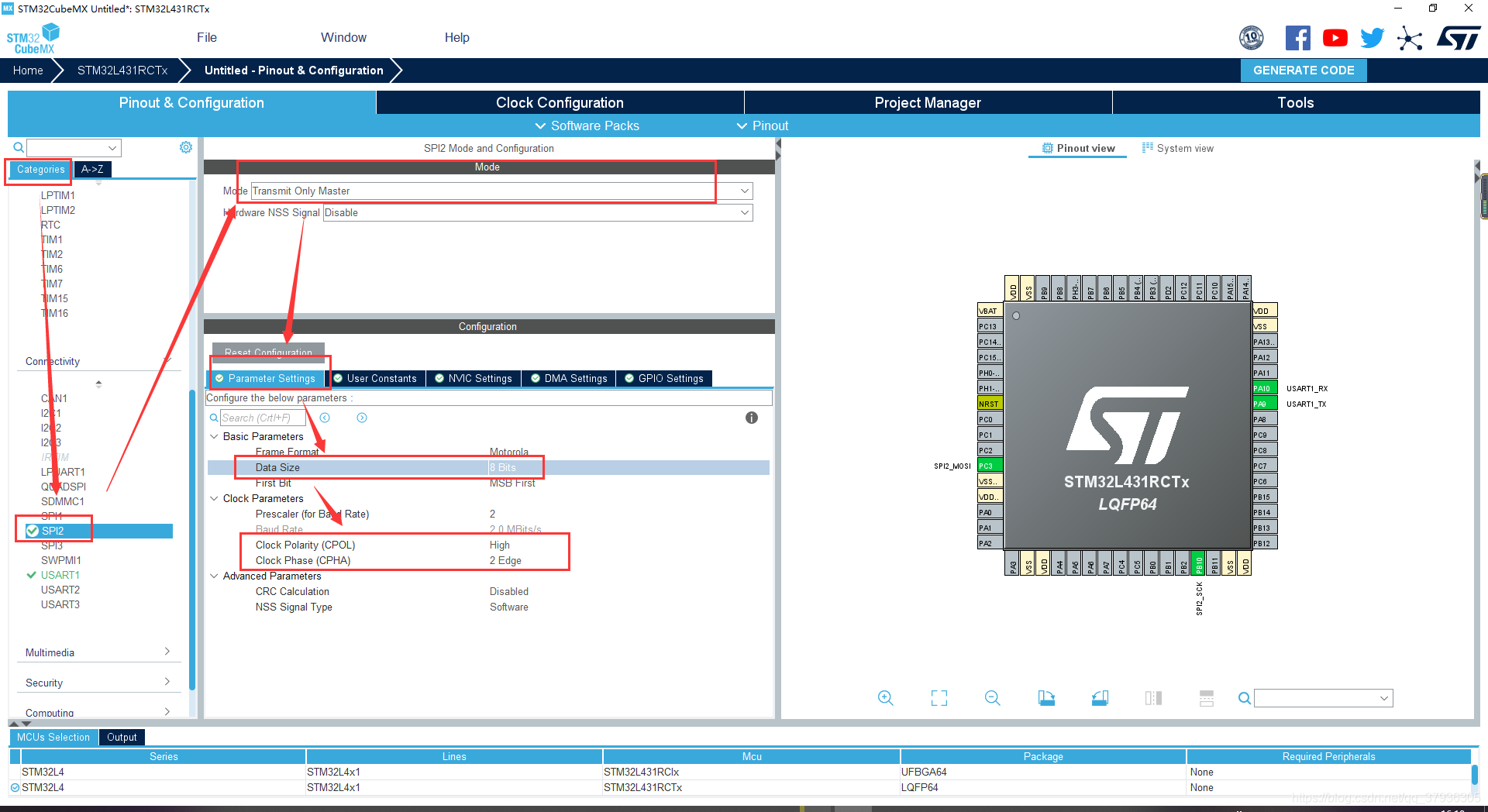

 开启SPI2

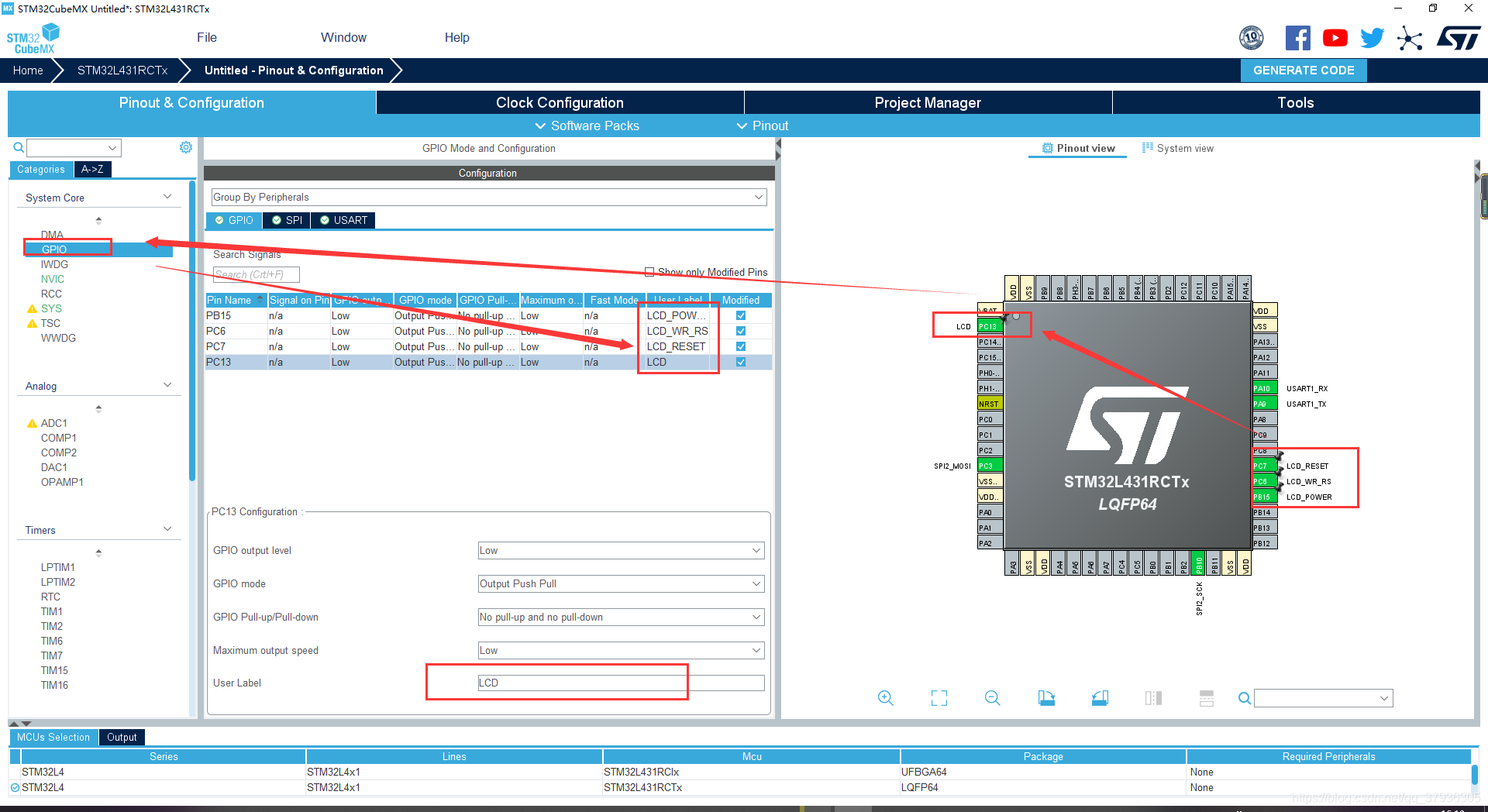

开启GPIO,LED,LCD_RESET,LCD_WR_RS,LCD_POWER

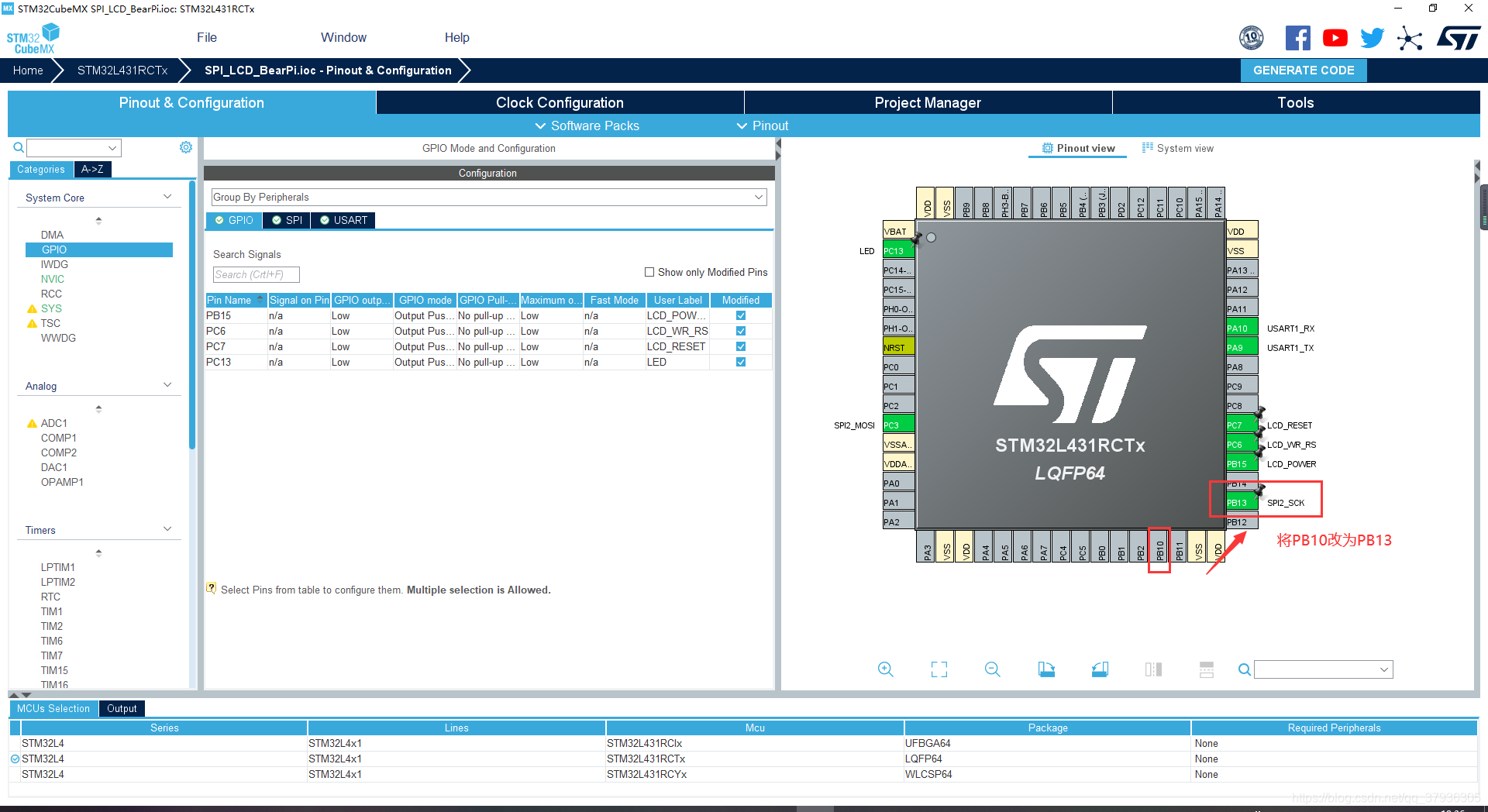

将SPI2_SCK由PB10改成PB13

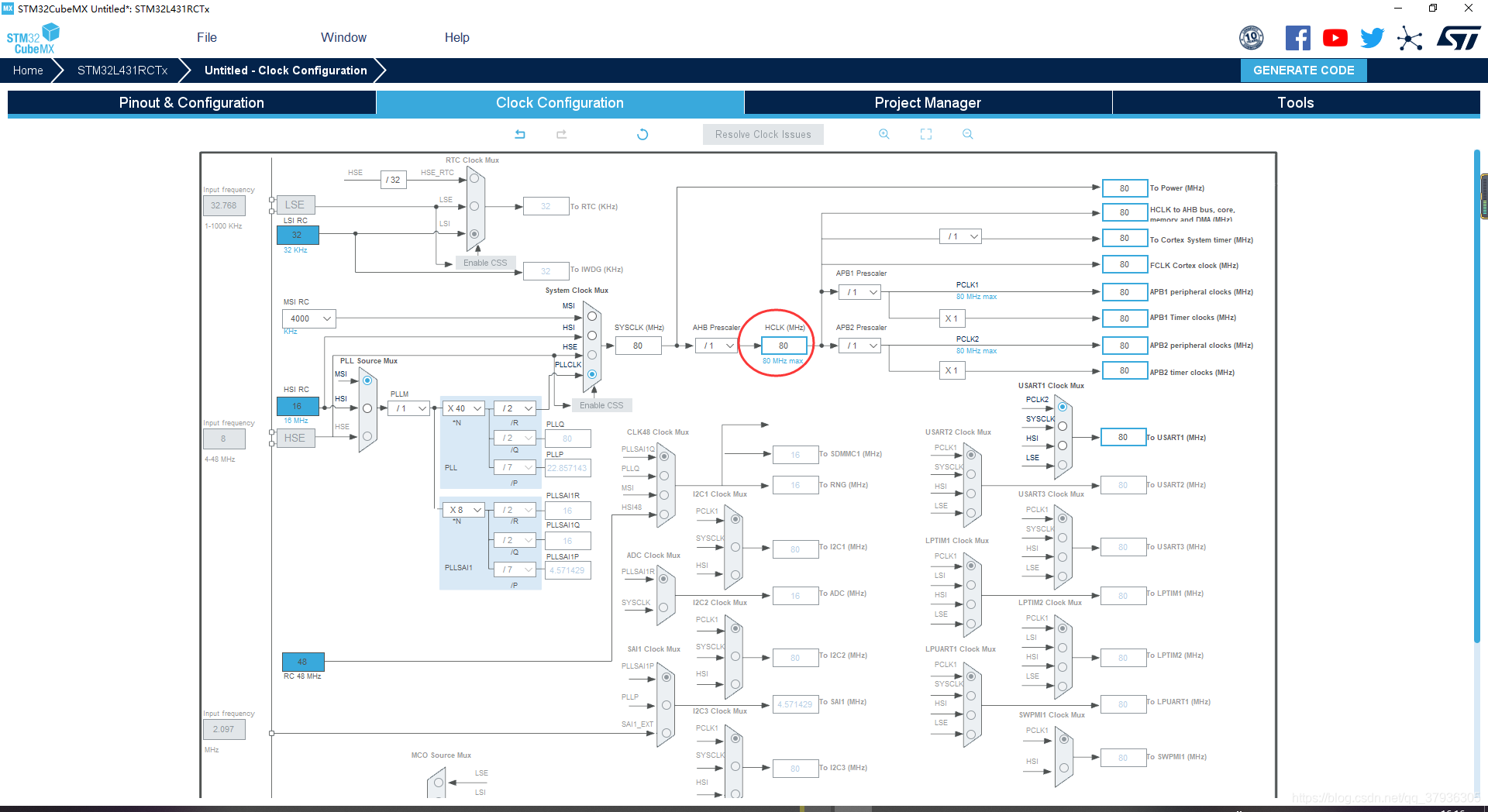

配置时钟树

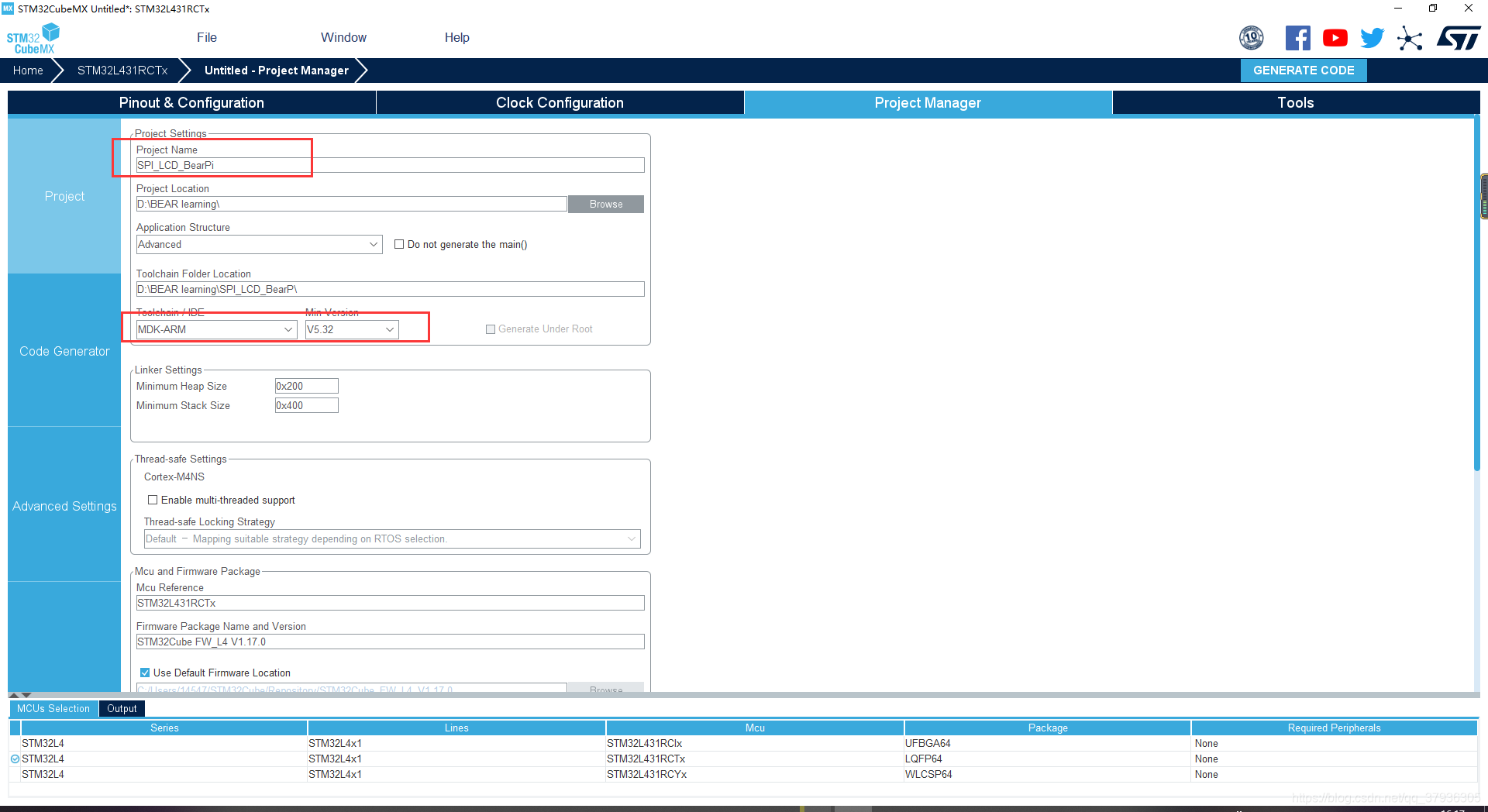

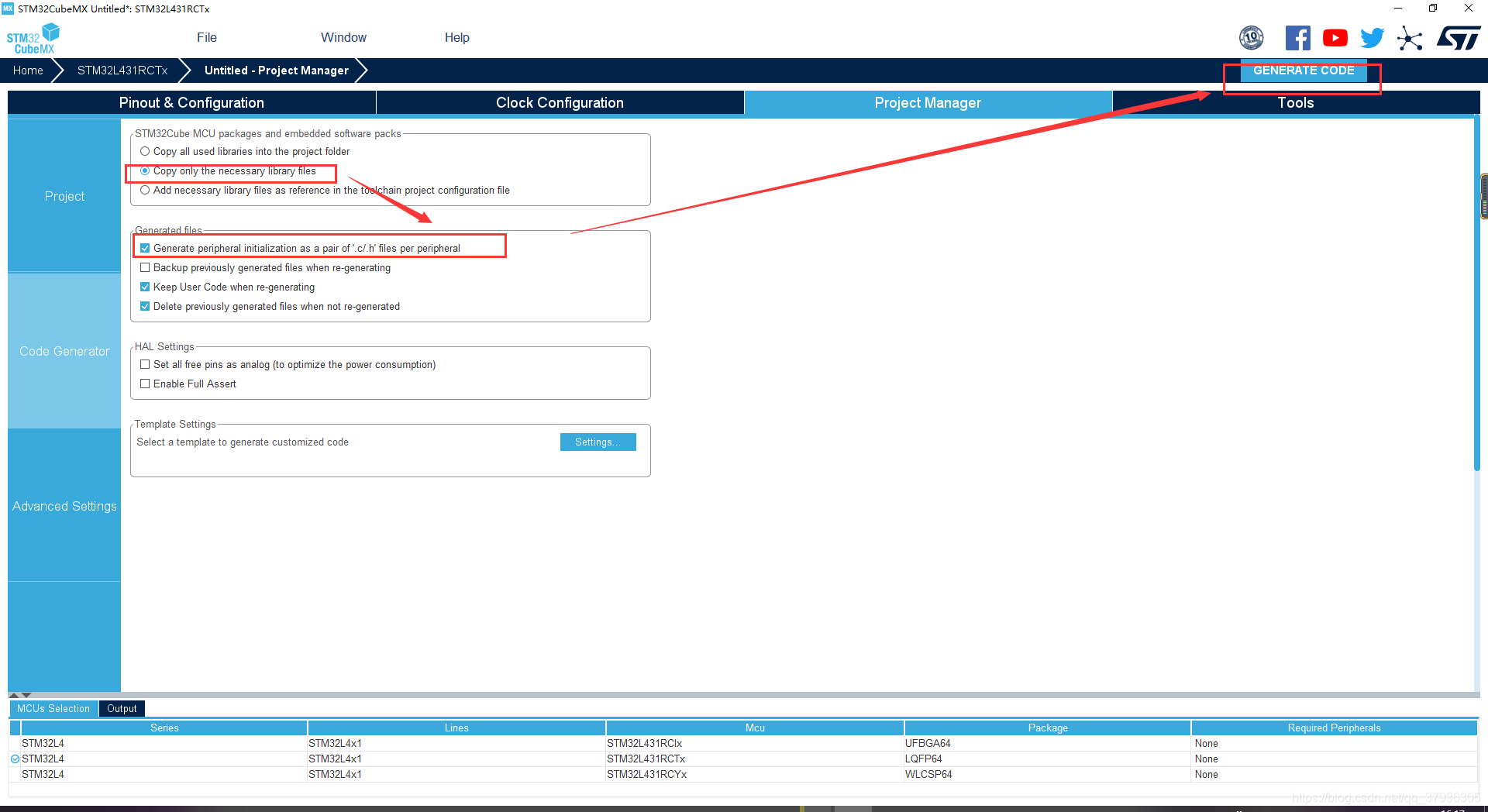

保存工程



 进入MDK中编写

导入LCD屏幕的驱动文件

链接：https://pan.baidu.com/s/1weVpzOnyvJGtGzyL64xitw
提取码：t85d

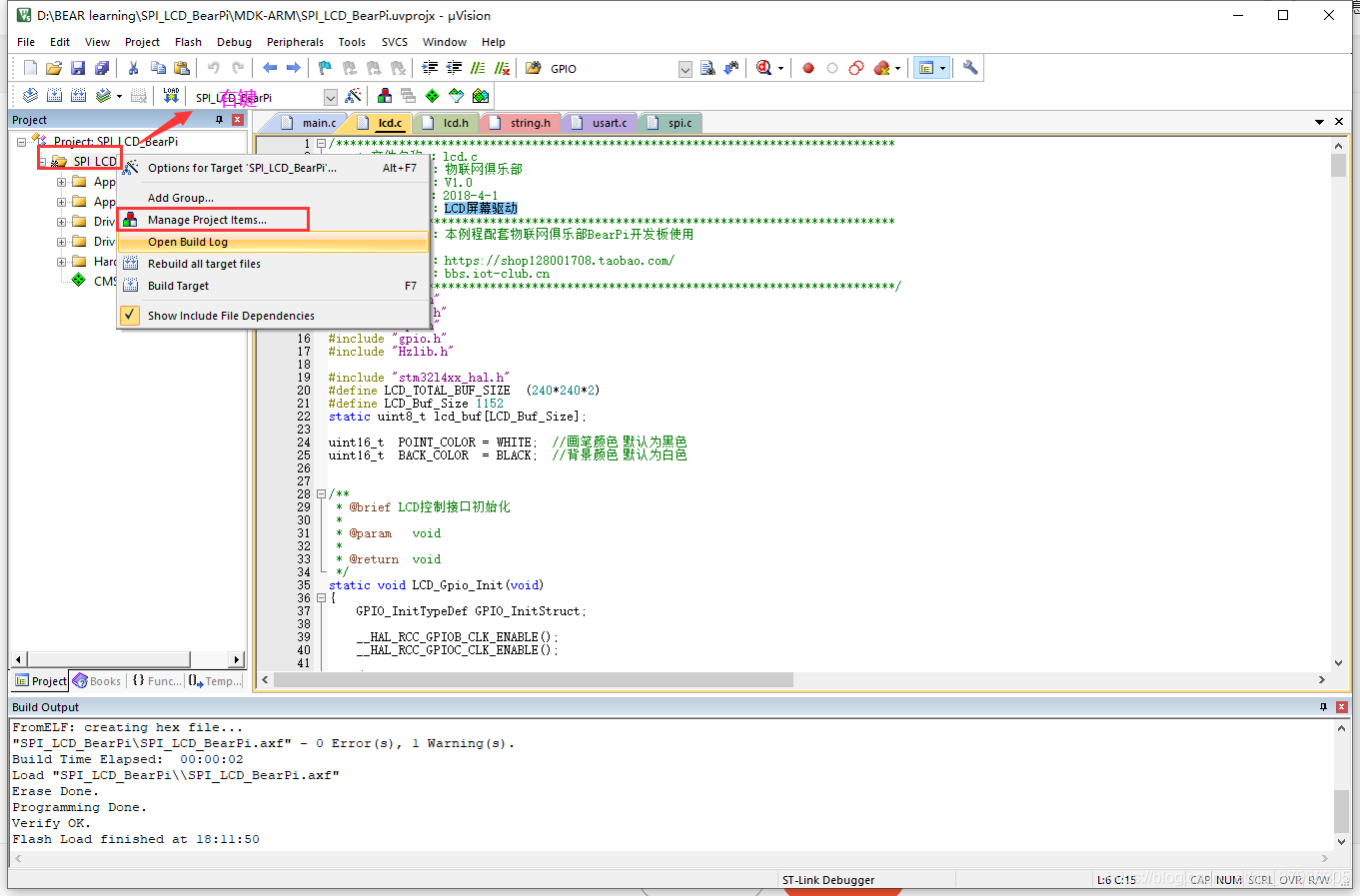

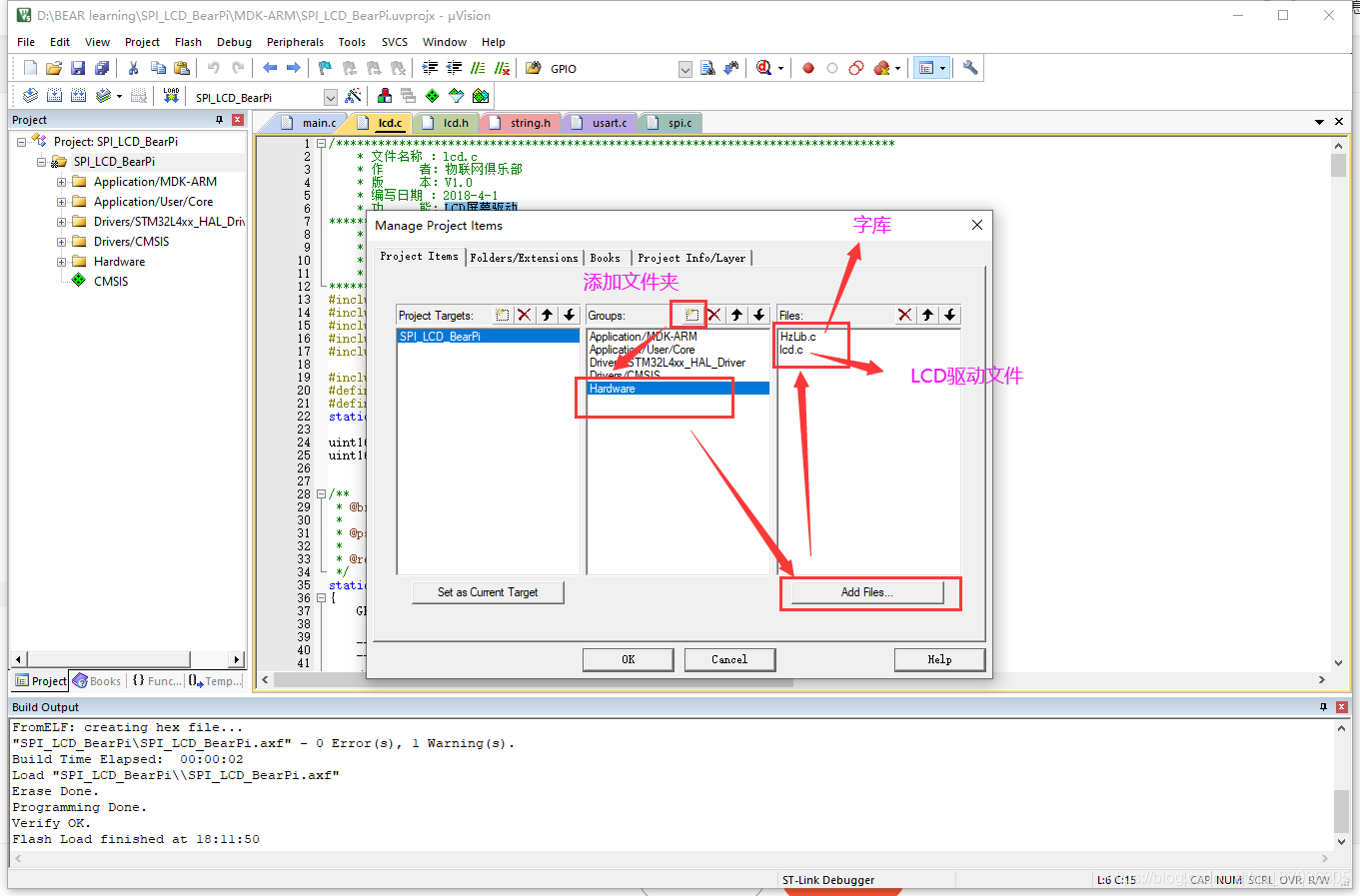

添加c文件

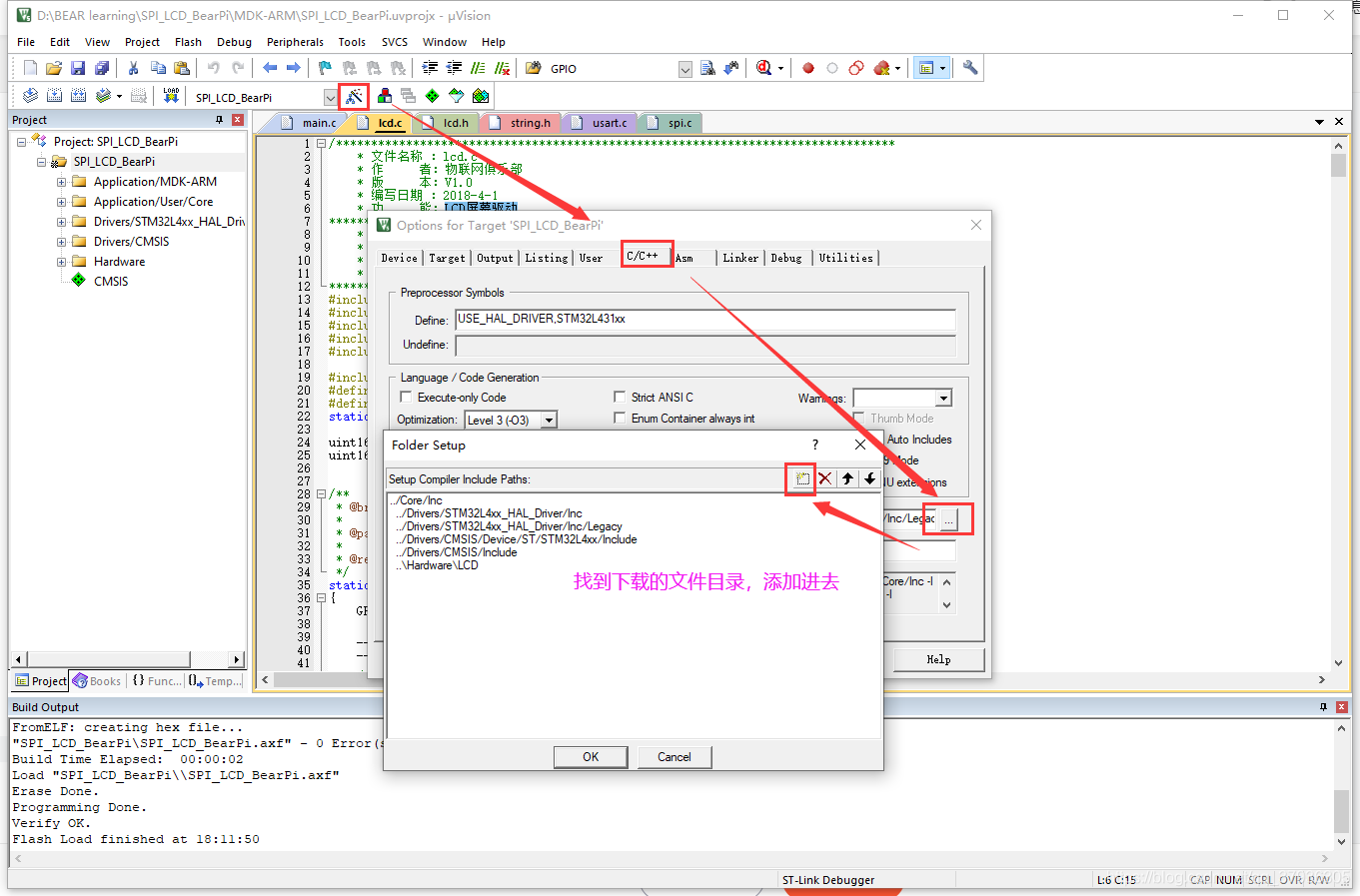

 添加头文件

 添加printf函数的使用条件

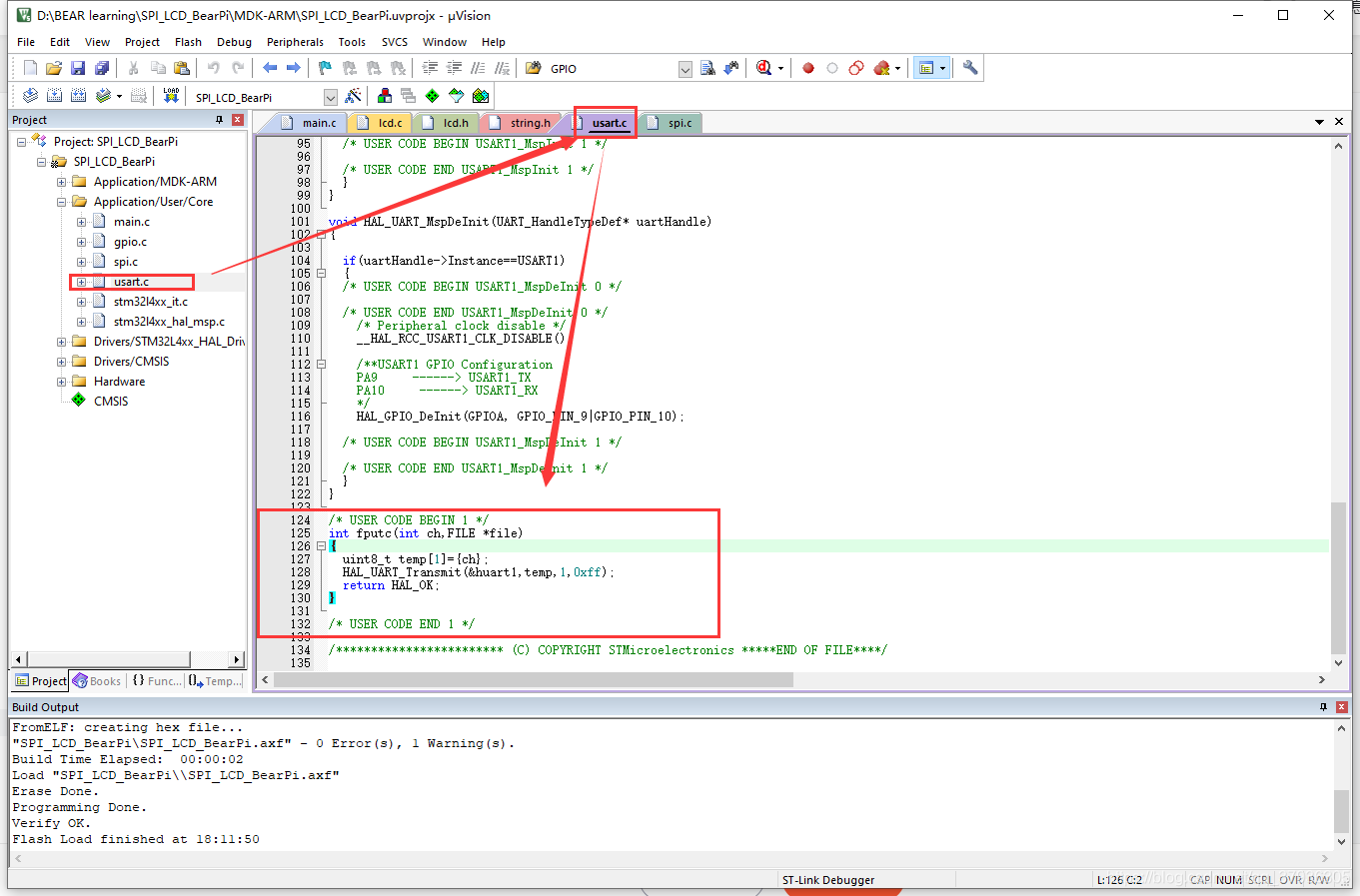

在usart.c文件中添加

#include "stdi.h" //注意添加头文件



int fputc(int ch,FILE *file)
{
	uint8_t temp[1]={ch};
  HAL_UART_Transmit(&huart1,temp,1,0xff);
	return HAL_OK;
}

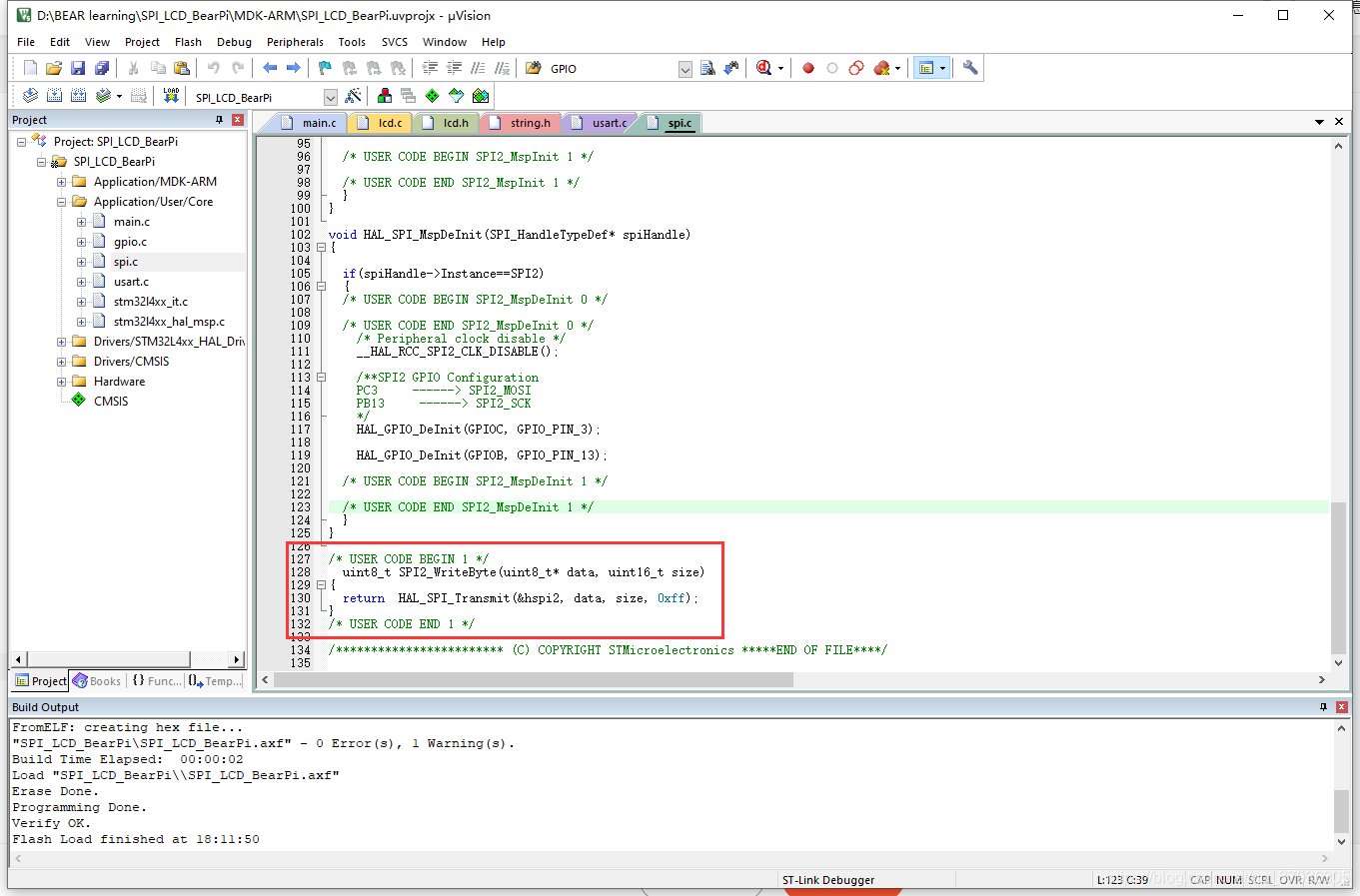

在spi.c文件中添加

/* USER CODE BEGIN 1 */
	uint8_t SPI2_WriteByte(uint8_t* data, uint16_t size)
{
	return  HAL_SPI_Transmit(&hspi2, data, size, 0xff);
}
/* USER CODE END 1 */

在mian.c文件中添加



/* USER CODE BEGIN Includes */

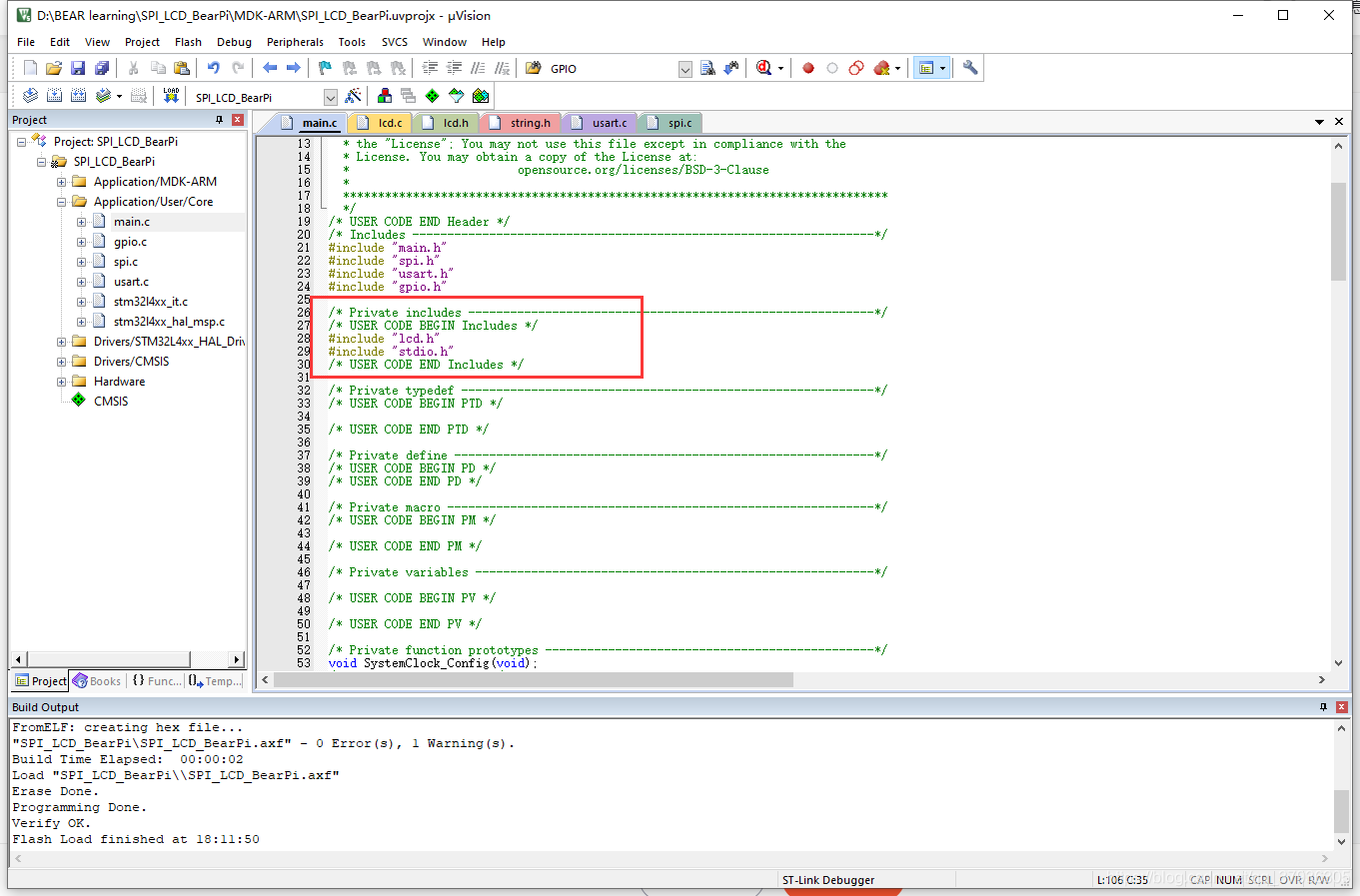

#include "lcd.h"
#include "stdio.h"
/* USER CODE END Includes */

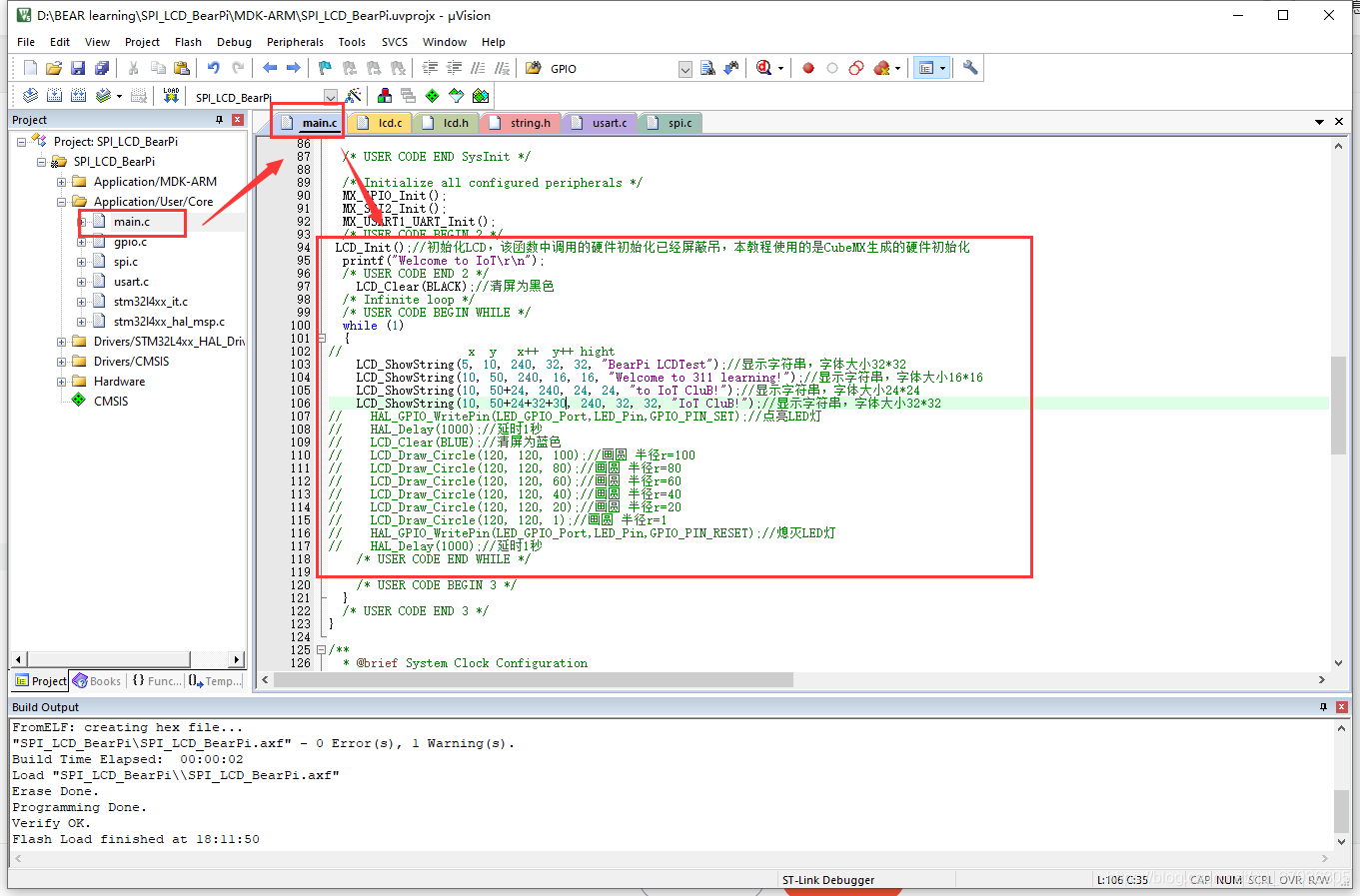

  /* USER CODE BEGIN 2 */
 LCD_Init();//初始化LCD，该函数中调用的硬件初始化已经屏蔽吊，本教程使用的是CubeMX生成的硬件初始化
 	printf("Welcome to IoT\r\n");
  /* USER CODE END 2 */
		LCD_Clear(BLACK);//清屏为黑色
  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
//                  x  y   x++  y++ hight
		LCD_ShowString(5, 10, 240, 32, 32, "BearPi LCDTest");//显示字符串，字体大小32*32
		LCD_ShowString(10, 50, 240, 16, 16, "Welcome to 311 learning!");//显示字符串，字体大小16*16
		LCD_ShowString(10, 50+24, 240, 24, 24, "to IoT CluB!");//显示字符串，字体大小24*24
		LCD_ShowString(10, 50+24+32+30, 240, 32, 32, "IoT CluB!");//显示字符串，字体大小32*32
//		HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);//点亮LED灯
//		HAL_Delay(1000);//延时1秒
//		LCD_Clear(BLUE);//清屏为蓝色
//		LCD_Draw_Circle(120, 120, 100);//画圆 半径r=100
//		LCD_Draw_Circle(120, 120, 80);//画圆 半径r=80
//		LCD_Draw_Circle(120, 120, 60);//画圆 半径r=60
//		LCD_Draw_Circle(120, 120, 40);//画圆 半径r=40
//		LCD_Draw_Circle(120, 120, 20);//画圆 半径r=20
//		LCD_Draw_Circle(120, 120, 1);//画圆 半径r=1
//		HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);//熄灭LED灯
//		HAL_Delay(1000);//延时1秒
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

编译写入即可实现功能
