一起来学小熊派 串口通信实现的3种方式集合 2021-07-23

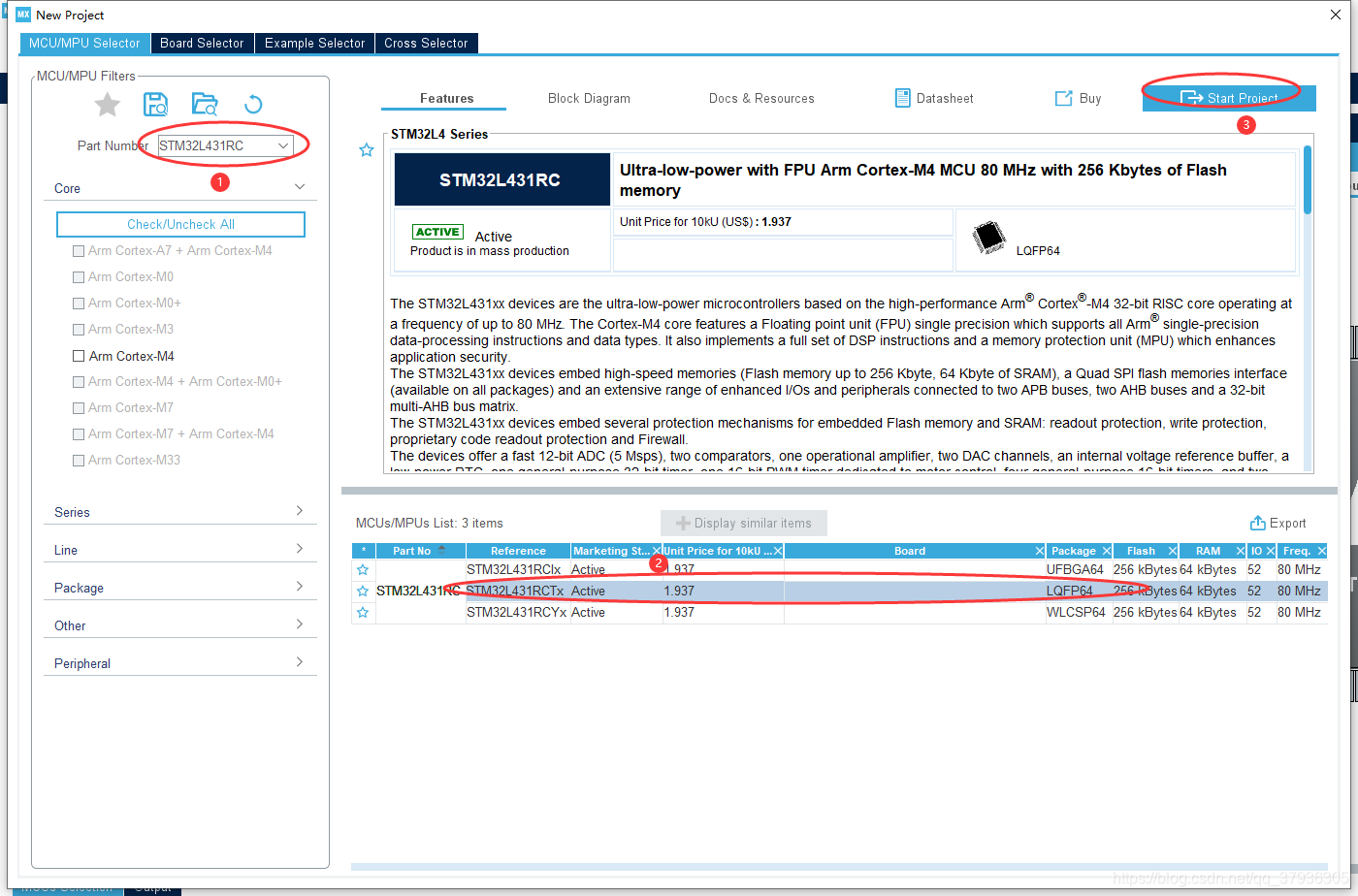

创建项目

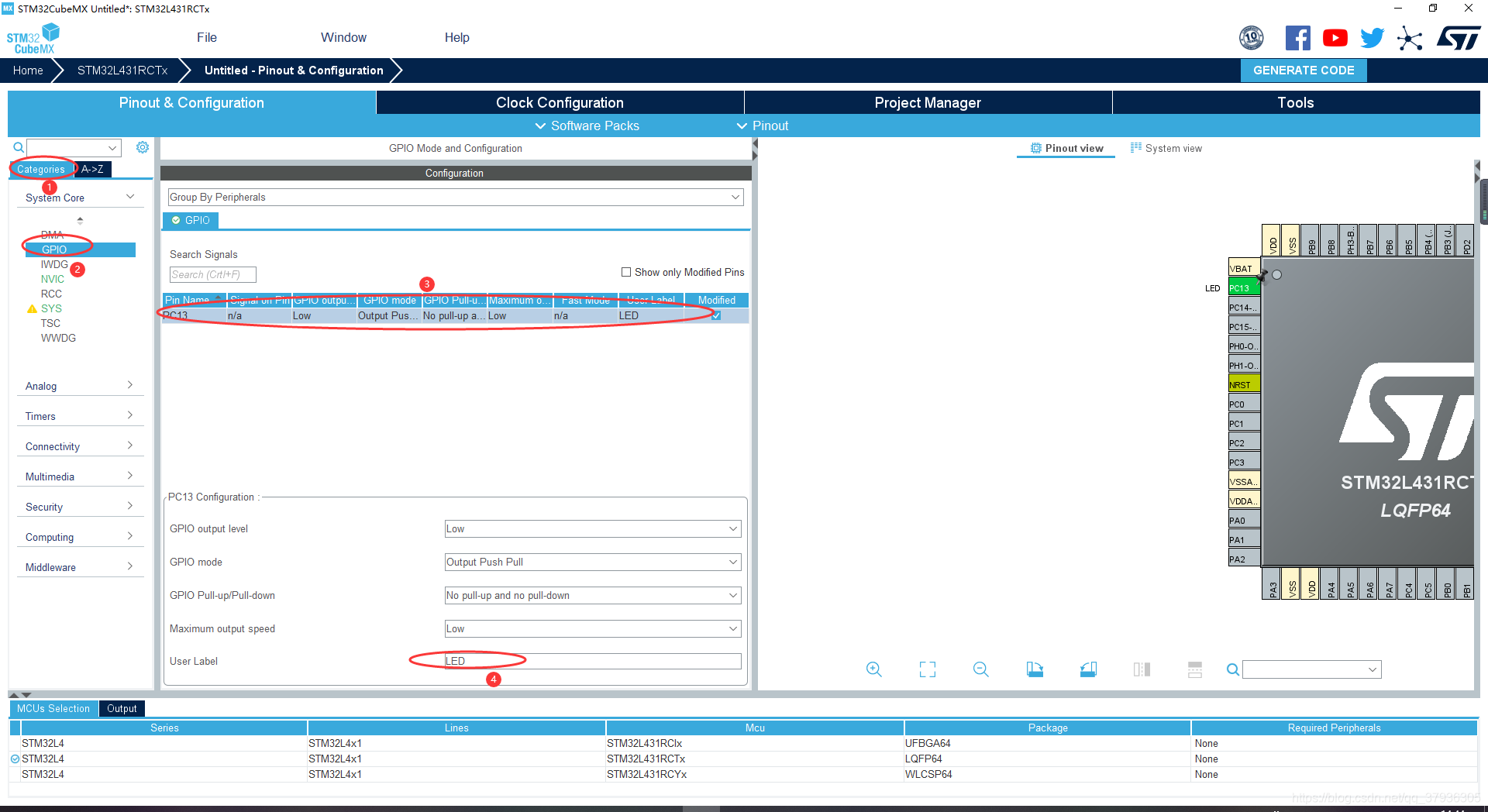

开启GPIO PC13 用于控制LED

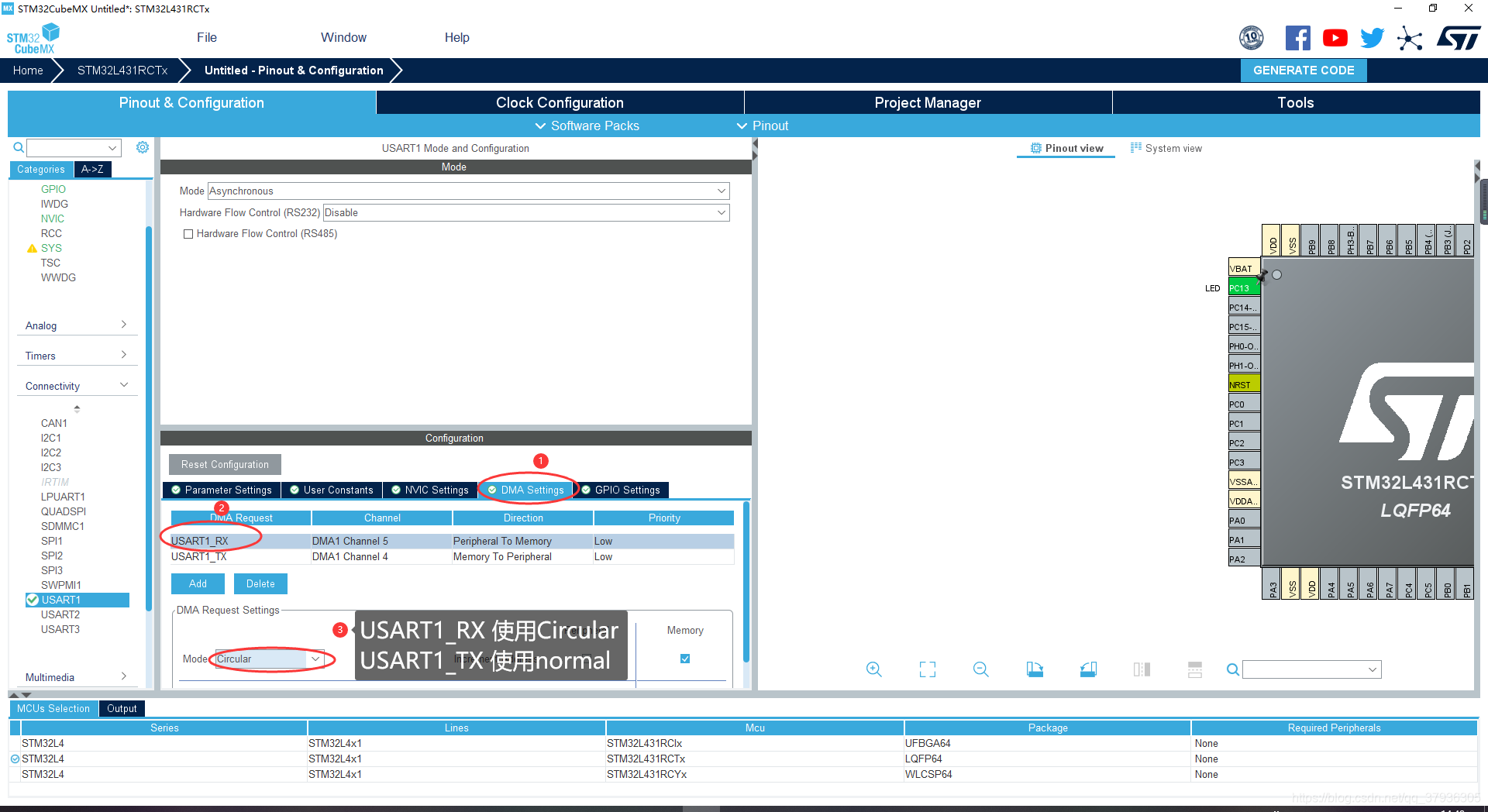

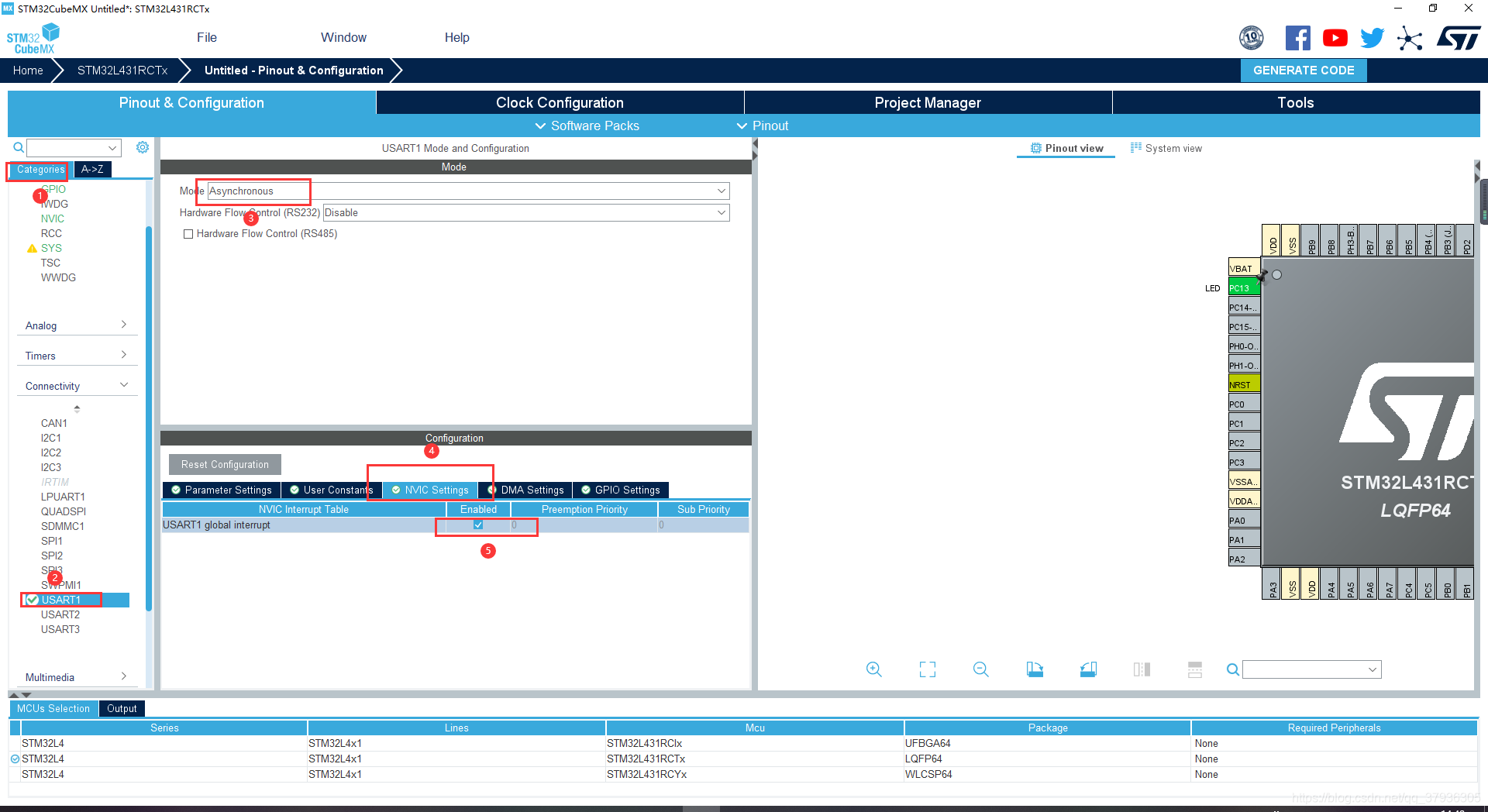

 开启串口中断 开启使能 配置DMA

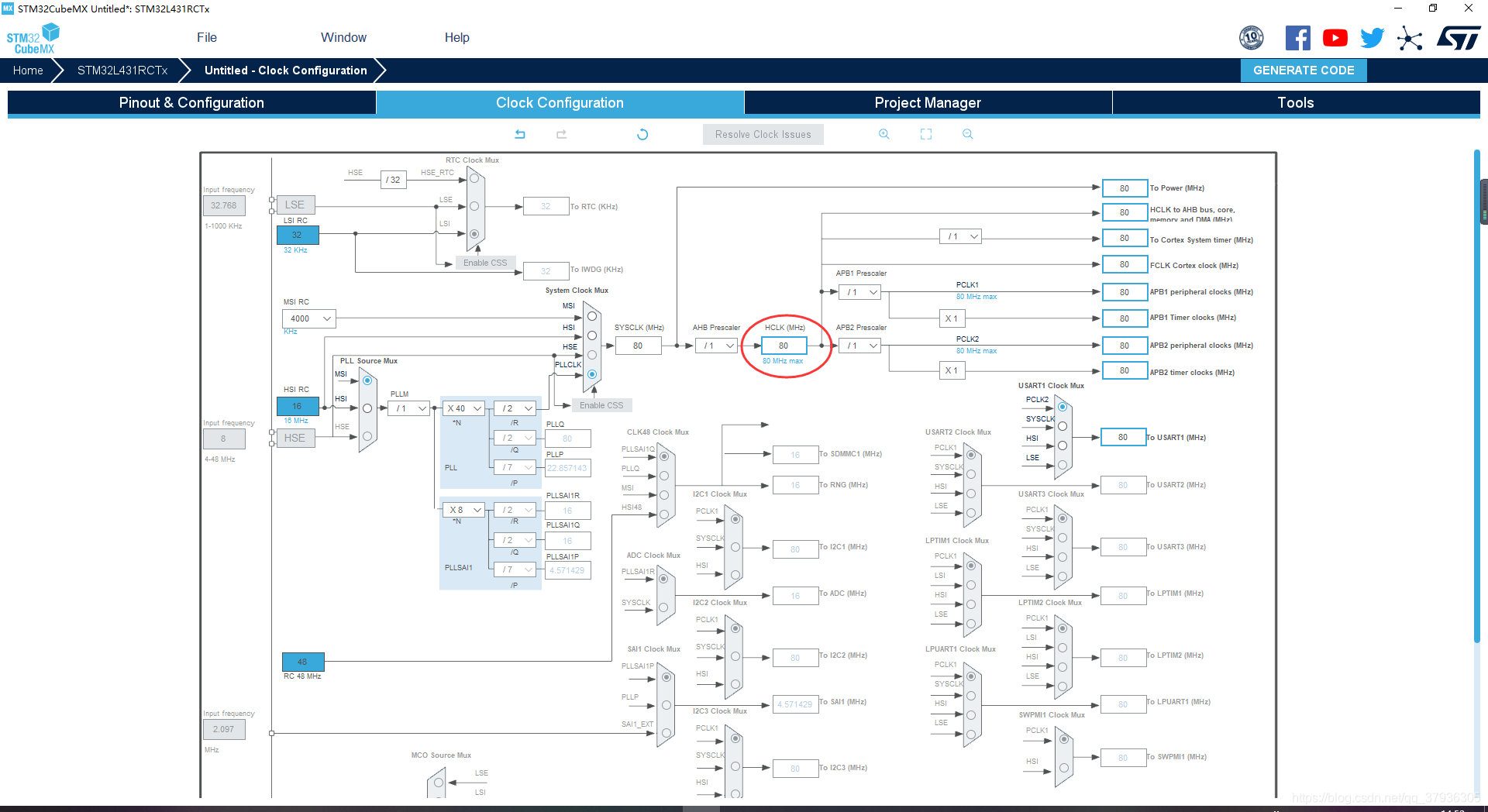

配置时钟

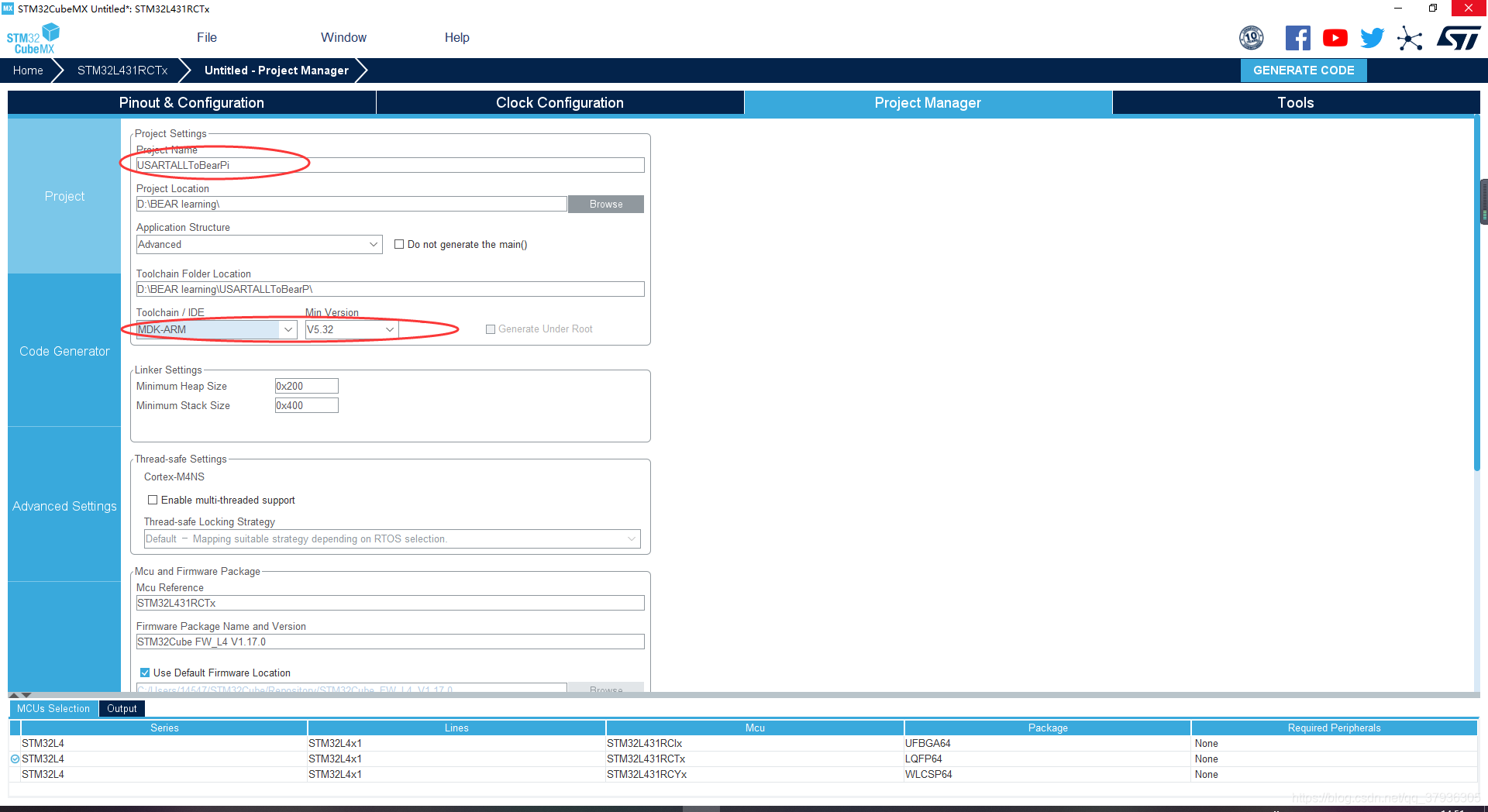

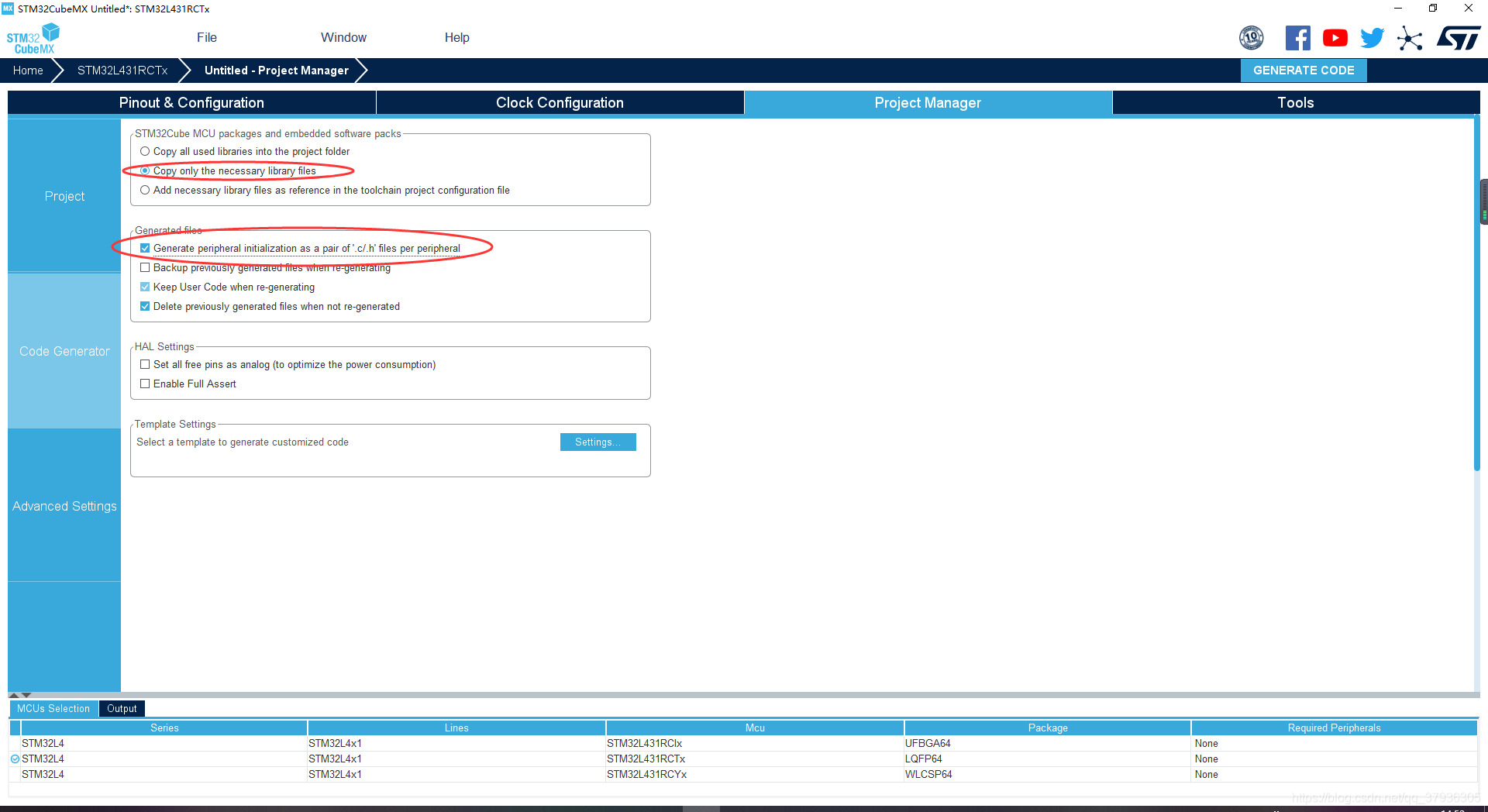

保存项目

MDK中进行编写

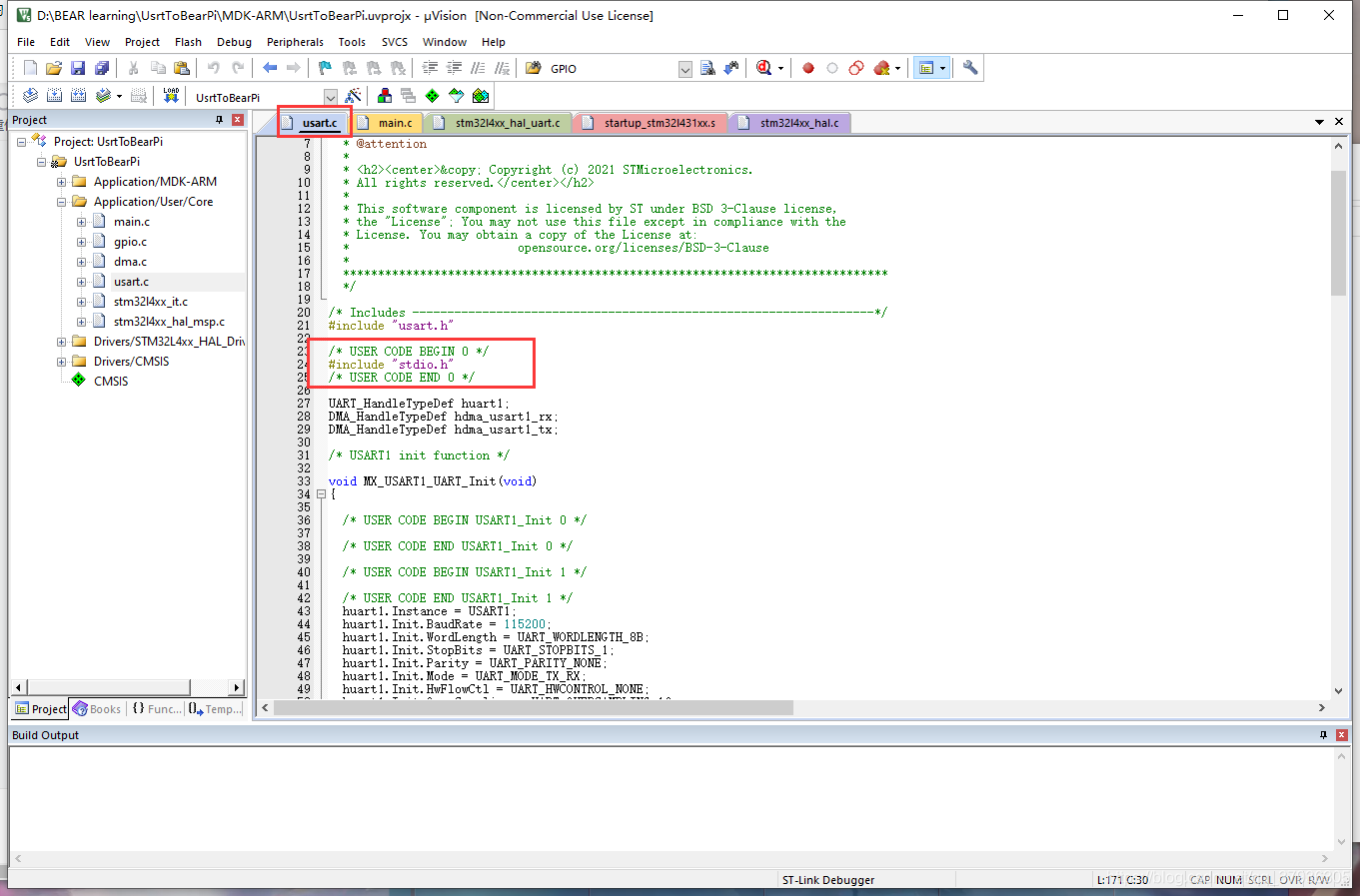

本文对printf函数进行配置重新回调 首先再usart.c中加入stdio.h的头文件

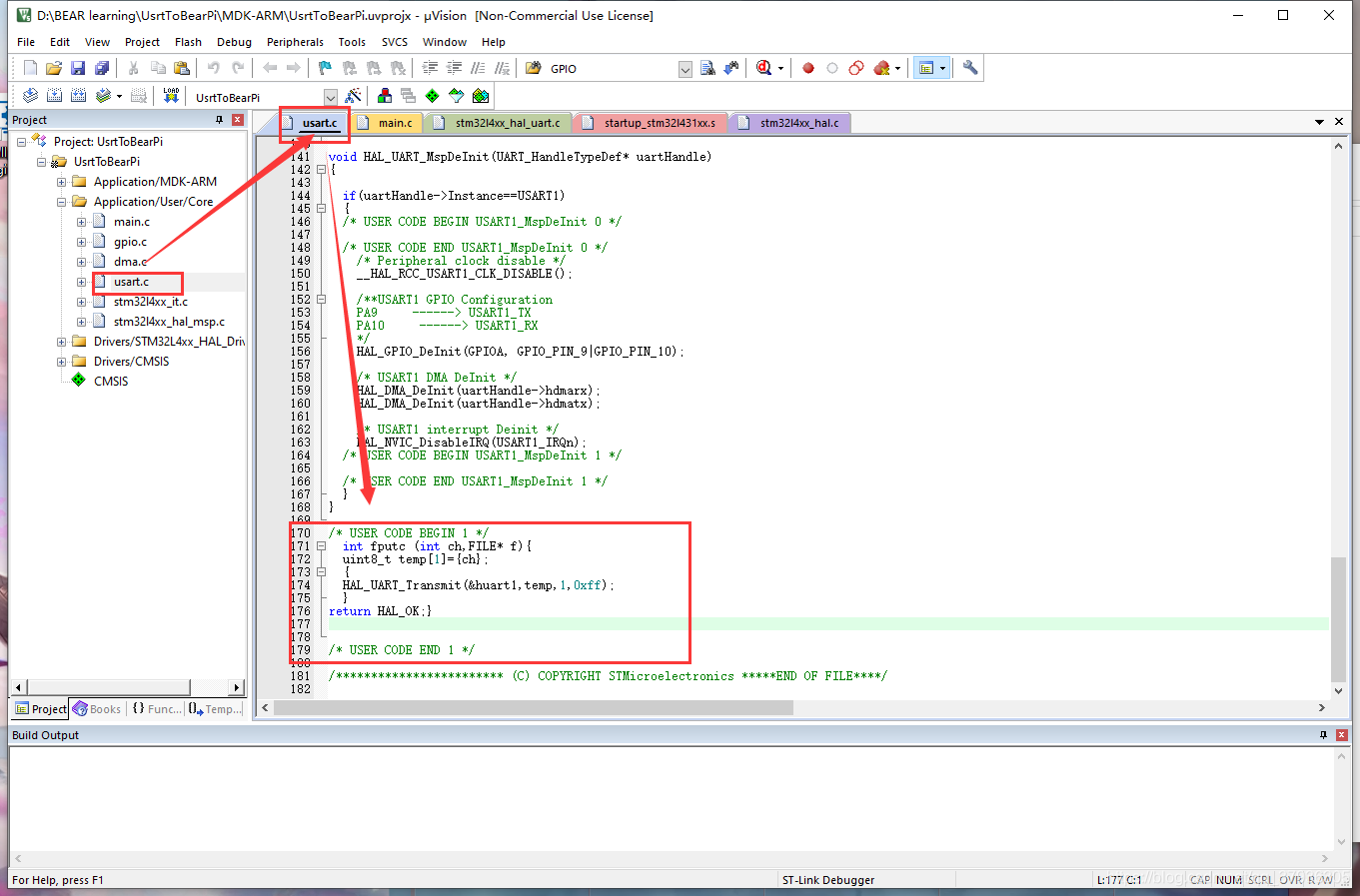

//再urat.c中重写fput函数
/* USER CODE BEGIN 1 */
	int fputc (int ch,FILE* f){
	uint8_t temp[1]={ch};
	{
	HAL_UART_Transmit(&huart1,temp,1,0xff);
	}
return HAL_OK;}


/* USER CODE END 1 */

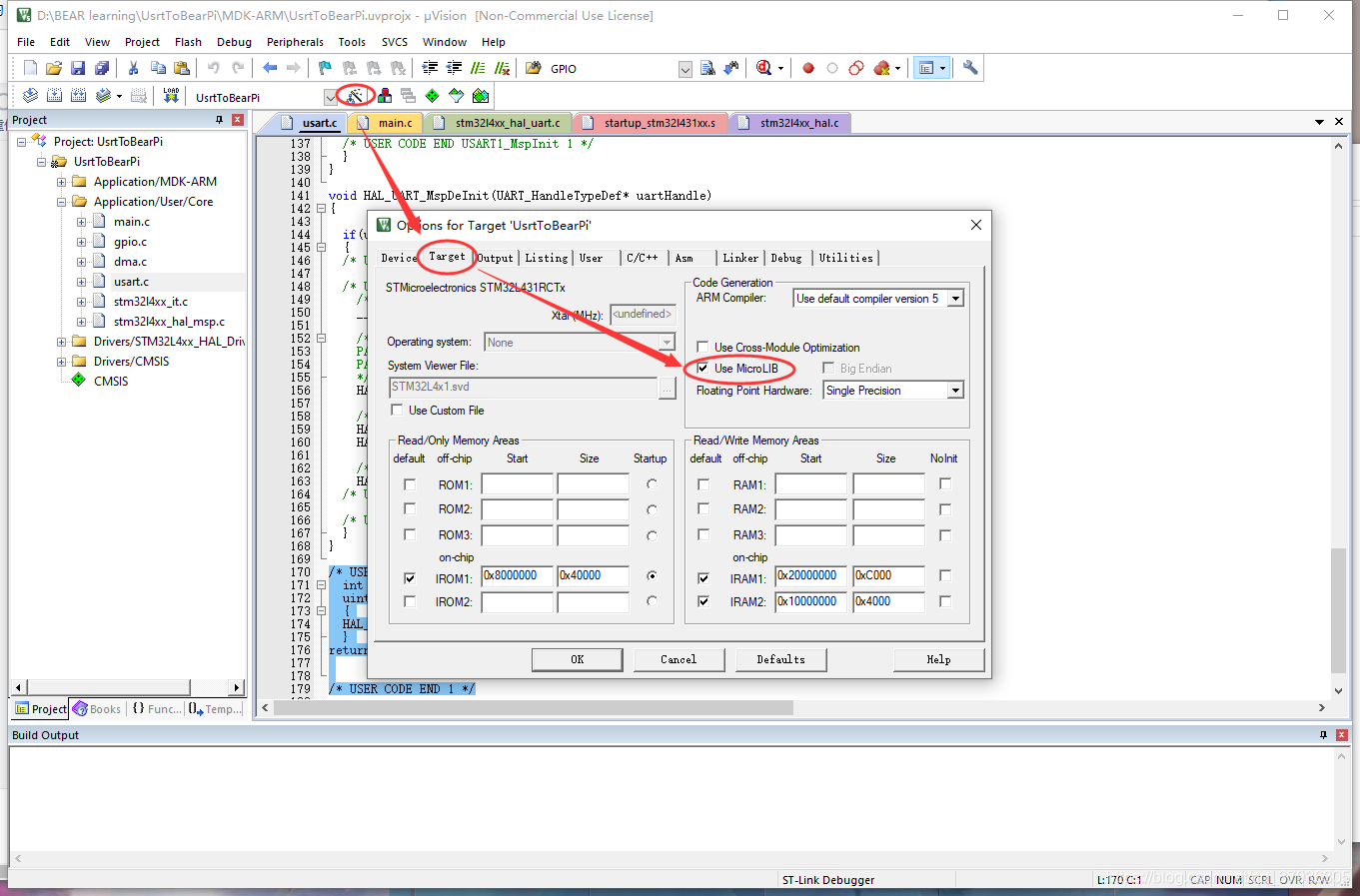

还有最重要的一步  打开MicroLIB  非常重要！！！

摘自https://www.cnblogs.com/sumsung007/articles/6566767.html 预防丢失
使用微库，将以更精简短小的C 库替代标准C 库，减小代码大小。MicroLib 是默认C 库的备选库。它主要用于内存有限的嵌入式应用程序中。这些应用程序不在操作系统中运行。
如果你发现在Keil RealView MDK 中使用printf 函数，不能向串口输出信息，或者今后发现可以软件仿真，不能硬件仿真，MicroLib 提供了一个有限的stdio子系统，它仅支持未缓冲的stdin、stdout 和stderr。这样，即可使用printf()来显示应用程序中的诊断消息。要使用高级I/O 函数，就必须提供自己实现的以下基本函数，以便与自己的I/O 设备（如串口）配合使用。为所有输出函数：fprintf()、printf()、fwrite()、fputs()、puts()、putc()和putchar()等需要实现fputc()函数。为所有输入函数：fscanf()、scanf()fread()、read()、fgets()、gets()、getc() 和 getchar()等需要实现fgetc()函数。由于MicroLib 进行了高度优化，以使代码变得很小。因此，MicroLib 不完全符合ISO C99 库标准，仅提供有限的支持，不具备某些ISO C 特性。并且其他特性具有的功能比默认C 库少，MicroLib 与默认C 库之间的

主要差异是：
（1）MicroLib 不支持IEEE 754 关于二进制浮点算法标准，否则会产生不可预测的输出的结果，如NaN、无穷大。
（2）MicroLib 中不支持的转换为%lc、%ls 和%a。
（3）MicroLib 进行了高度优化，以使代码变得很小。
（4）MicroLib 不支持与操作系统交互的所有函数，如abort()、exit()、atexit()、clock()、time()、system()
和getenv()。不能将main()声明为带参数的，并且不能返回内容。
（5）不支持与文件指针交互的所有stdio 函数，否则将返回错误。仅支持三个标准流：stdin、stdout
和 stderr。即不完全支持stdio，仅支持未缓冲的stdin、stdout 和 stderr。
（6）MicroLib 不提供互斥锁来防止非线程安全的代码。
（7）MicroLib 不支持宽字符或多字节字符串。如果使用这些函数，则会产生链接器错误。
（8）与stdlib 不同，MicroLib 不支持可选择的单或双区内存模型。MicroLib 只提供双区内存模型，即单
独的堆栈和堆区。

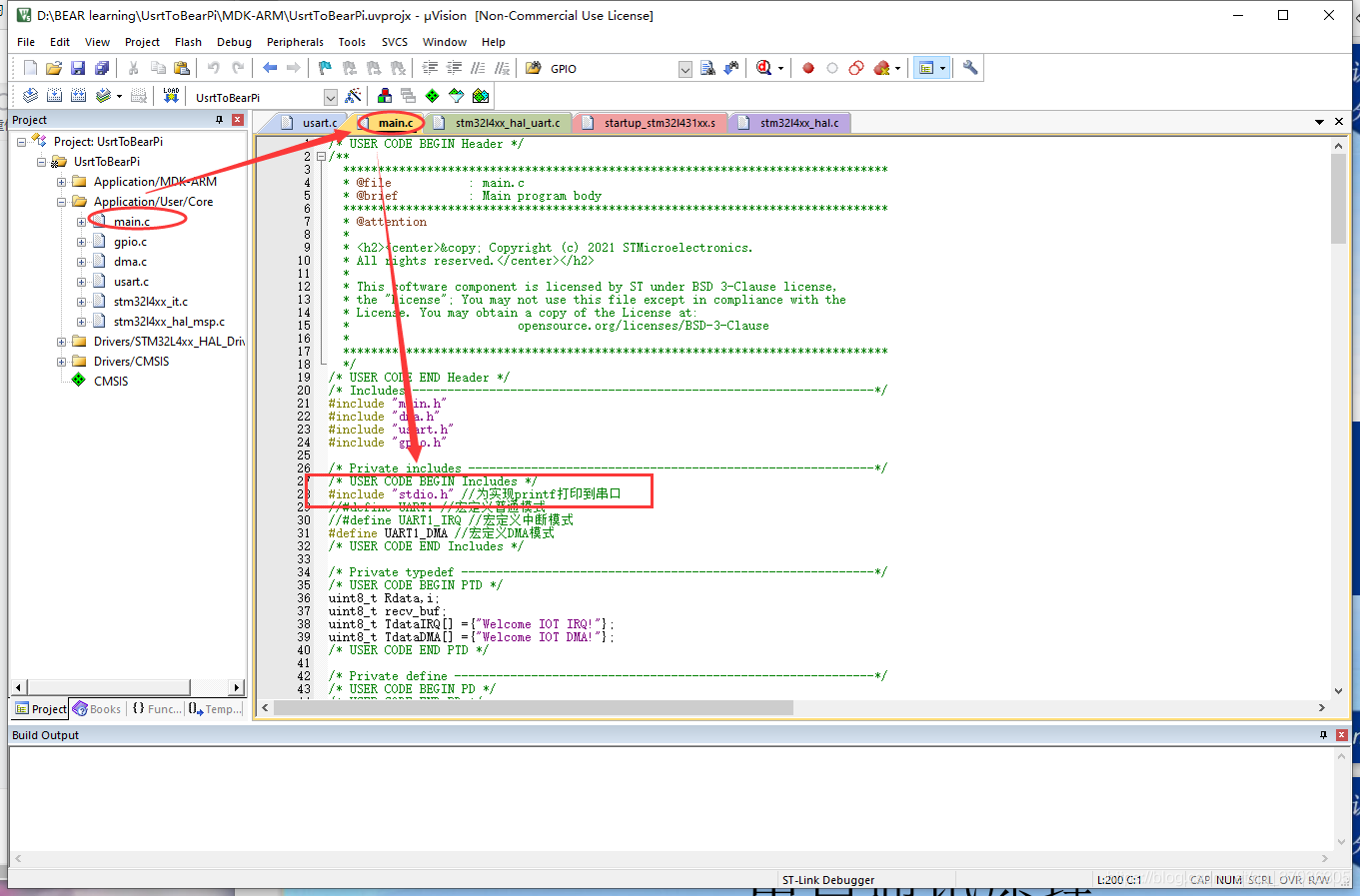

这样，我们就重写了Fput函数，接着需要在main.c文件中也添加stdio.h，这样就可以使用printf函数了

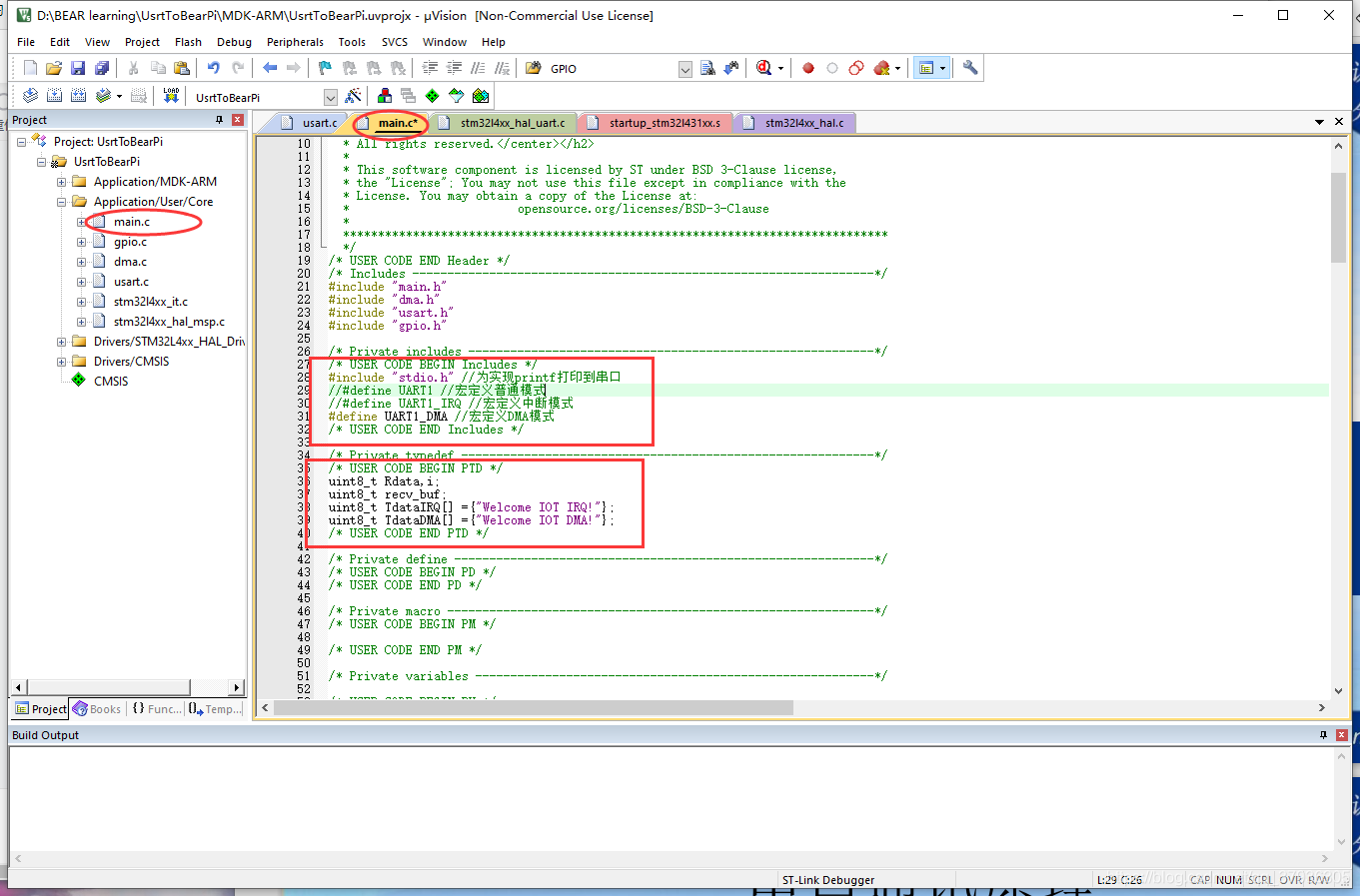

加入3个宏，用于选择三种模式，即普通串口收发，中断串口收发，DMA串口收发。

//#define UART1 //宏定义普通模式
//#define UART1_IRQ //宏定义中断模式
#define UART1_DMA //宏定义DMA模式

 定义缓存

/* USER CODE BEGIN PTD */
uint8_t Rdata,i;
uint8_t recv_buf;
uint8_t TdataIRQ[] ={"Welcome IOT IRQ!"};
uint8_t TdataDMA[] ={"Welcome IOT DMA!"};
/* USER CODE END PTD */

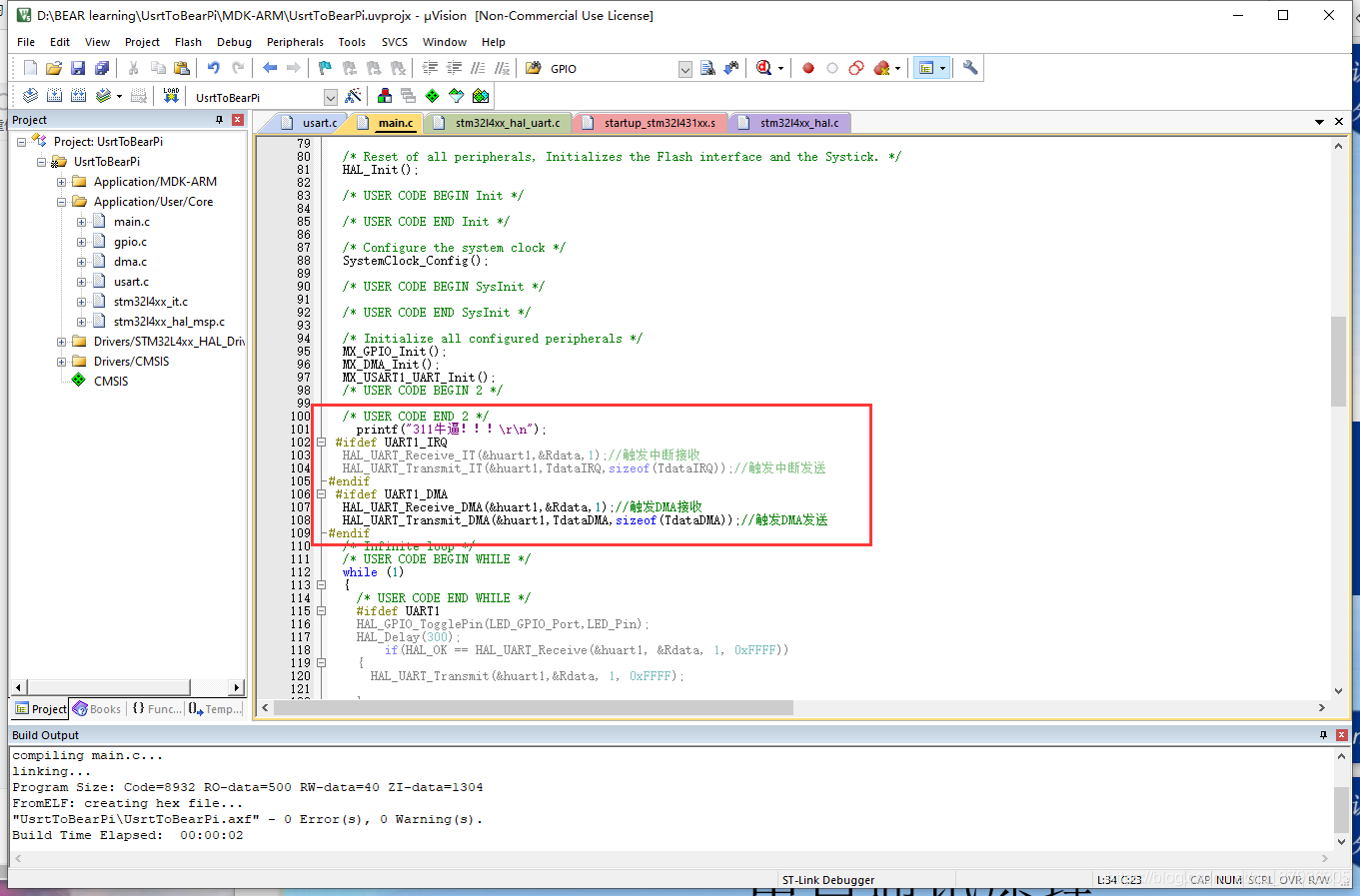

打印测试及串口中断和DMA的开启

 #ifdef UART1_IRQ
	HAL_UART_Receive_IT(&huart1,&Rdata,1);//触发中断接收
	HAL_UART_Transmit_IT(&huart1,TdataIRQ,sizeof(TdataIRQ));//触发中断发送
#endif
 #ifdef UART1_DMA
	HAL_UART_Receive_DMA(&huart1,&Rdata,1);//触发DMA接收
	HAL_UART_Transmit_DMA(&huart1,TdataDMA,sizeof(TdataDMA));//触发DMA发送
#endif

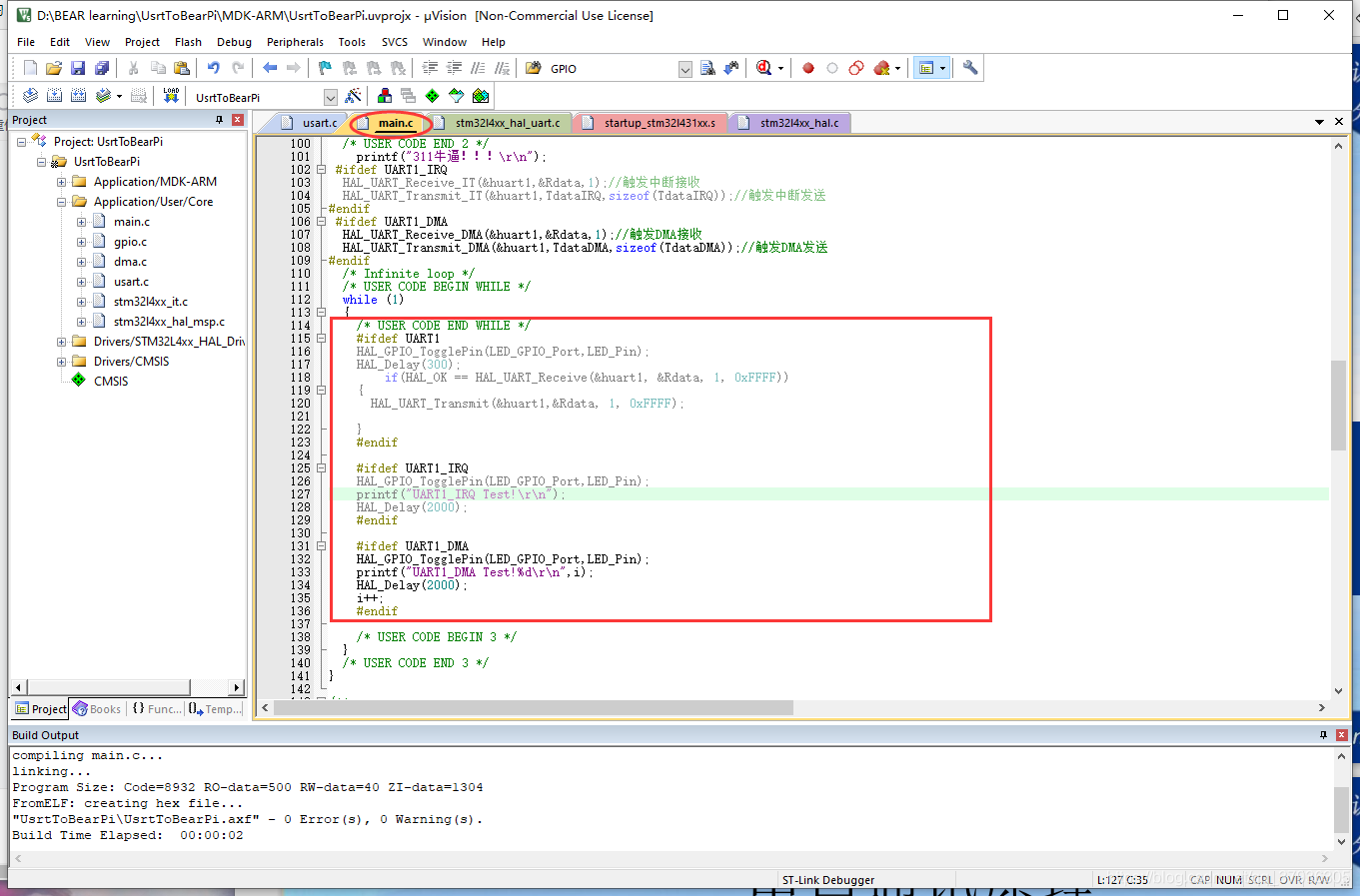

 在main函数循环中加入测试程序，用于比对三种模式的优缺点，不需要的可以不加

 /* USER CODE END WHILE */
		#ifdef UART1
		HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
		HAL_Delay(300);
		    if(HAL_OK == HAL_UART_Receive(&huart1, &Rdata, 1, 0xFFFF))
    {
			HAL_UART_Transmit(&huart1,&Rdata, 1, 0xFFFF);

		}
		#endif

		#ifdef UART1_IRQ
		HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
		printf("UART1_IRQ Test!\r\n");
		HAL_Delay(2000);
		#endif

		#ifdef UART1_DMA
		HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
		printf("UART1_DMA Test!%d\r\n",i);
		HAL_Delay(2000);
		i++;
		#endif

    /* USER CODE BEGIN 3 */

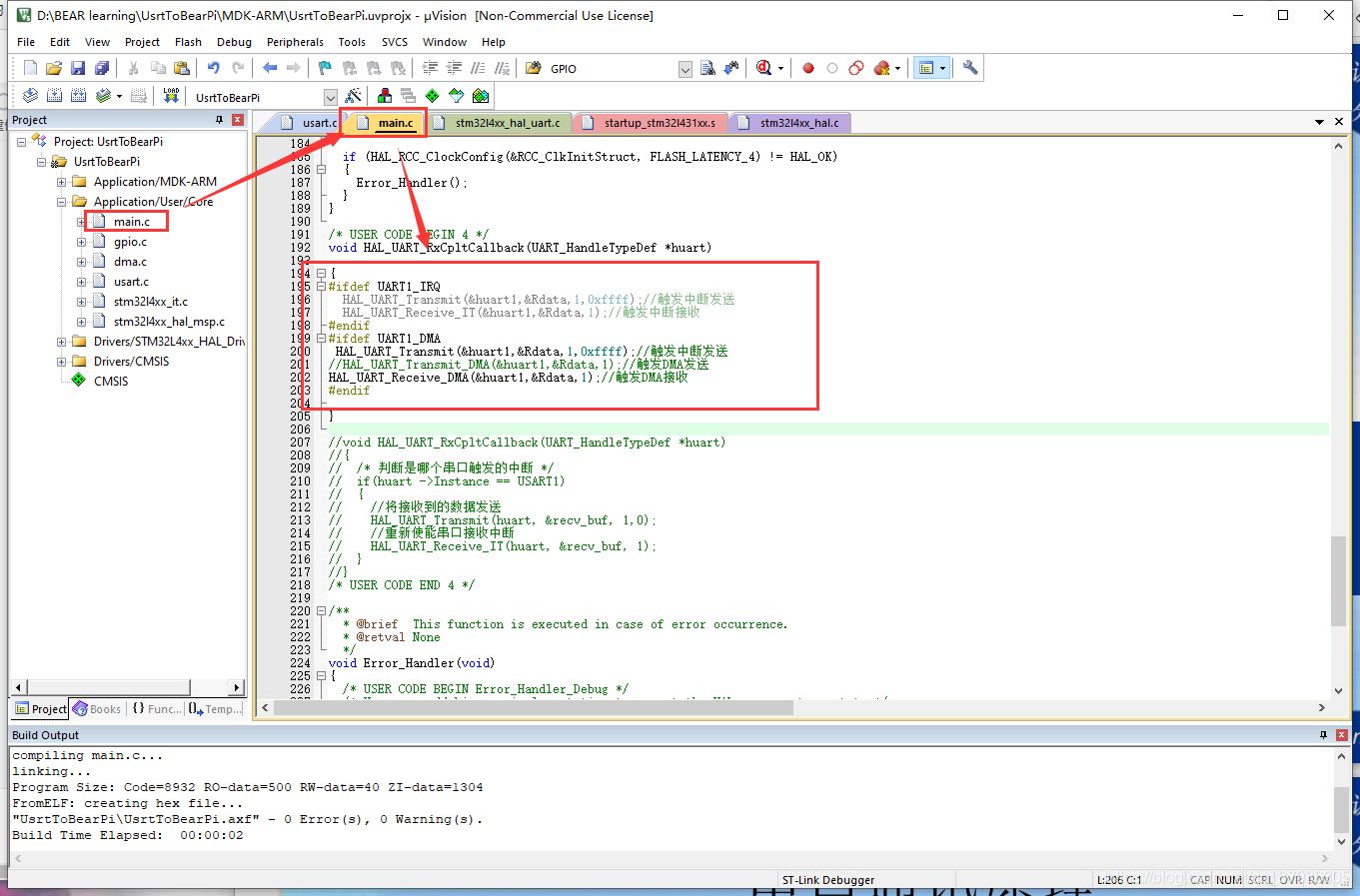

重写回调函数

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)

{
#ifdef UART1_IRQ
	HAL_UART_Transmit(&huart1,&Rdata,1,0xffff);//触发中断发送
	HAL_UART_Receive_IT(&huart1,&Rdata,1);//触发中断接收
#endif
#ifdef UART1_DMA
 HAL_UART_Transmit(&huart1,&Rdata,1,0xffff);//触发中断发送
//HAL_UART_Transmit_DMA(&huart1,&Rdata,1);//触发DMA发送
HAL_UART_Receive_DMA(&huart1,&Rdata,1);//触发DMA接收
#endif

}

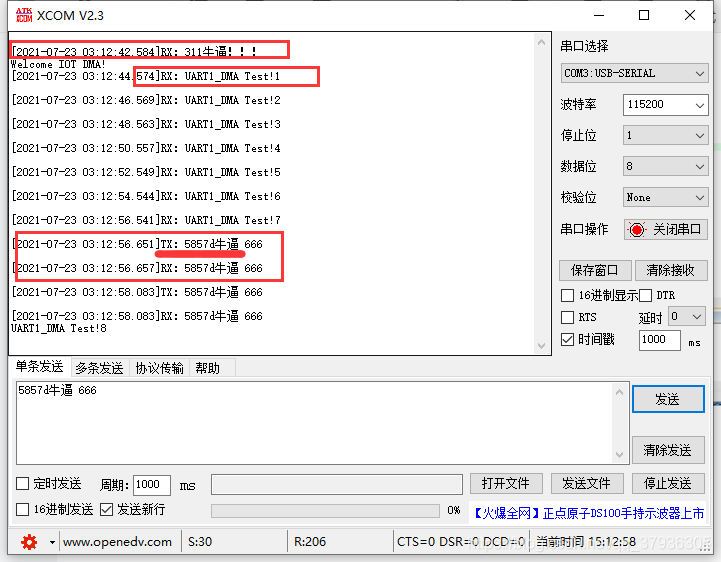

然后编译写入重启小熊派即可实现功能
