视频编解码器使用pptp模式的vpn通过公网传输的方案

一：概况：
传输模式：PPTP VPN

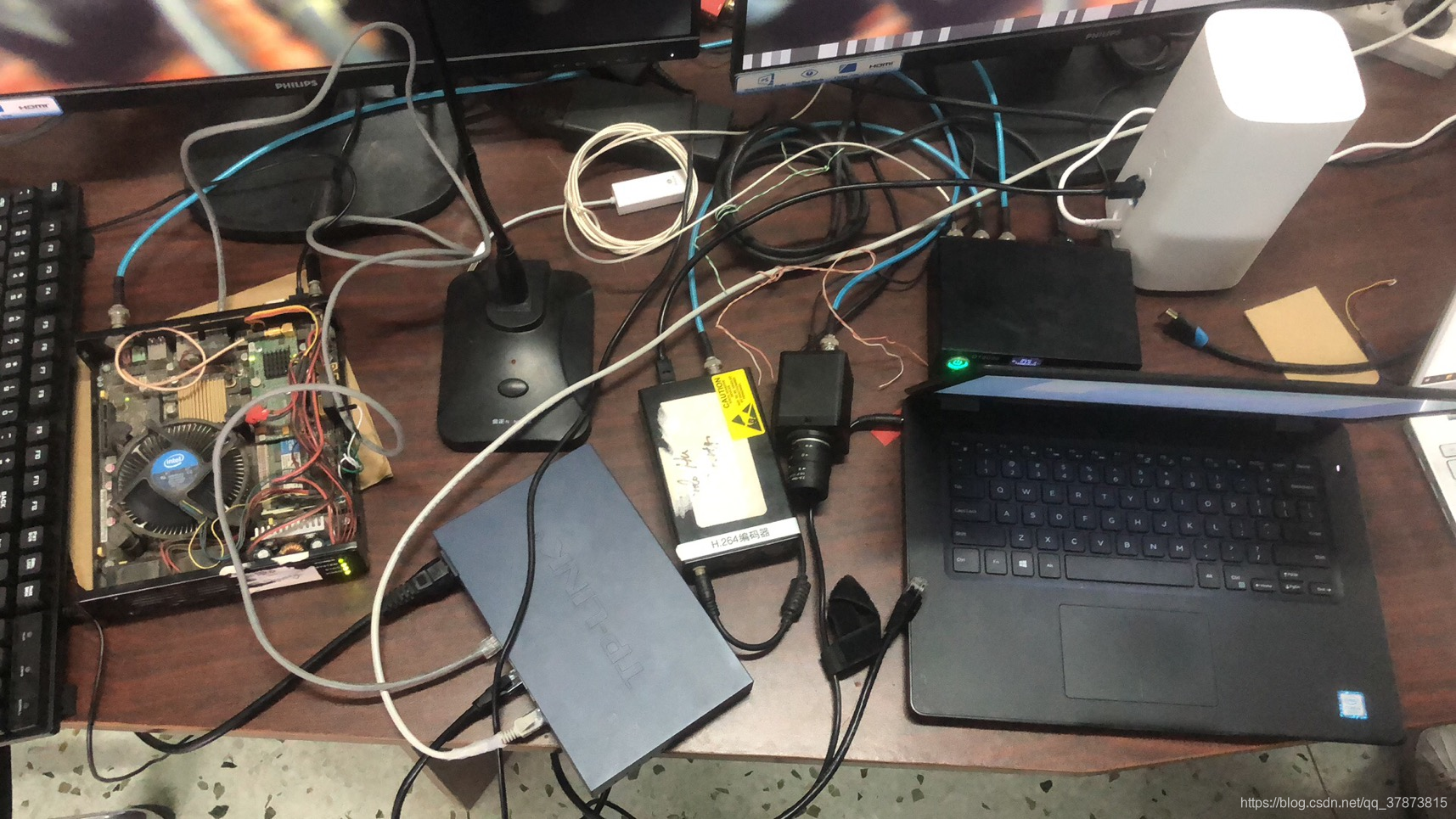

使用的设备：华为cpe 5g路由器，tplink路由器（TL-R473G），视频编码器，视频解码器，相机。

连接方式：相机视频源接入视频编码器

                  视频编码器经过网线将视频发送到华为cpe

                  华为cpe经过公网，通过vpn发送数据到tplink路由器

                  tplink路由器将数据通过网线发送至视频解码器

                  视频解码器可以正常传出视频

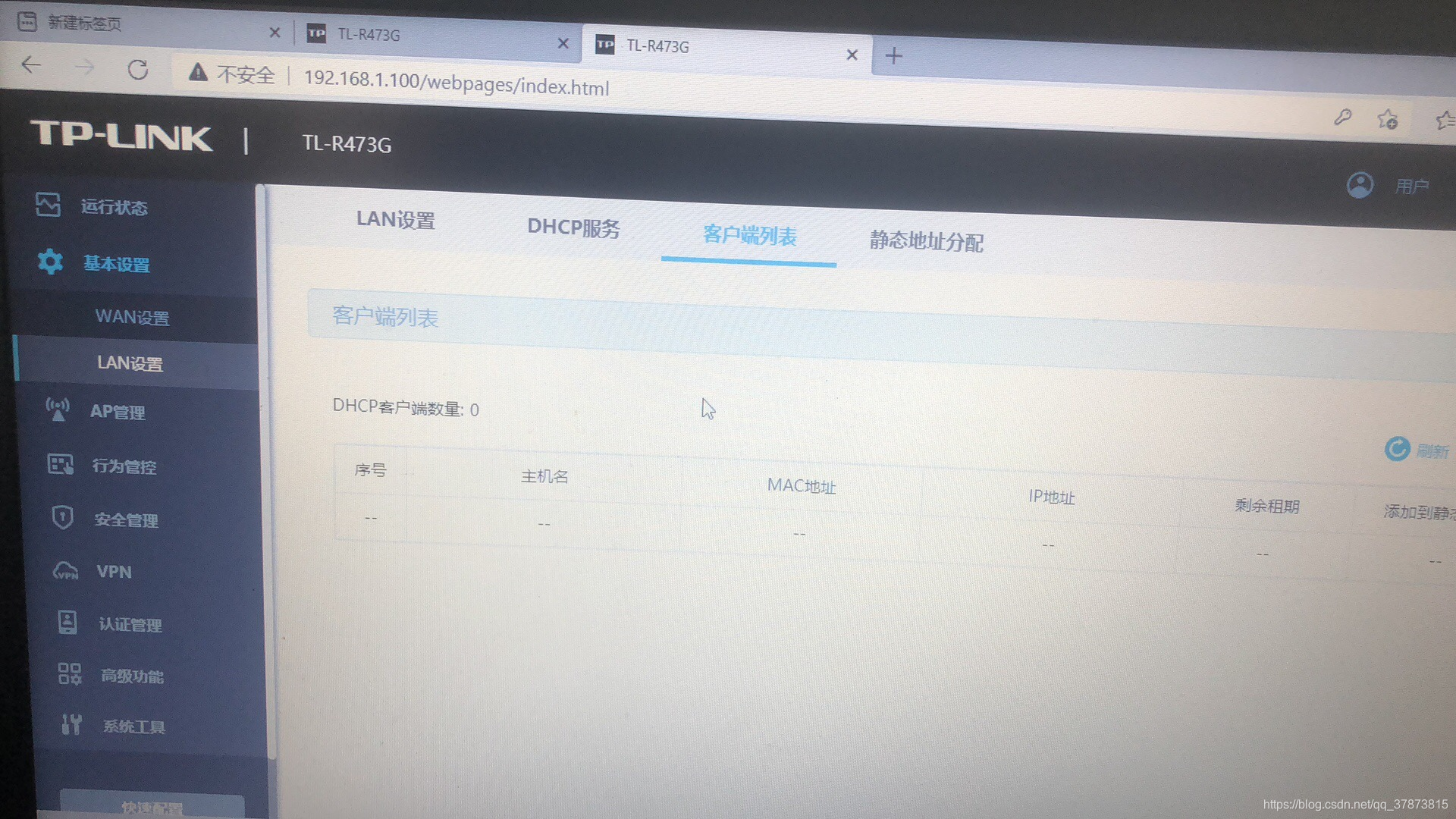

二：tplink路由器配置

1.tplink路由器配置

（1）基本上网设置

[R系列企业VPN路由器] 基本上网设置指导 - TP-LINK商用网络

（2）vpn服务器配置

[R系列企业VPN路由器] PPTP站点到站点VPN设置指南 - TP-LINK商用网络

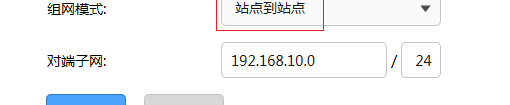

ps：对端子网要配置为相应的客户端所在的网段，如下图，假如客户端的网段是192.168.8.1，那对端子网应该改为192.168.8.0/24

三：华为路由器配置

（1）vpn客户端配置

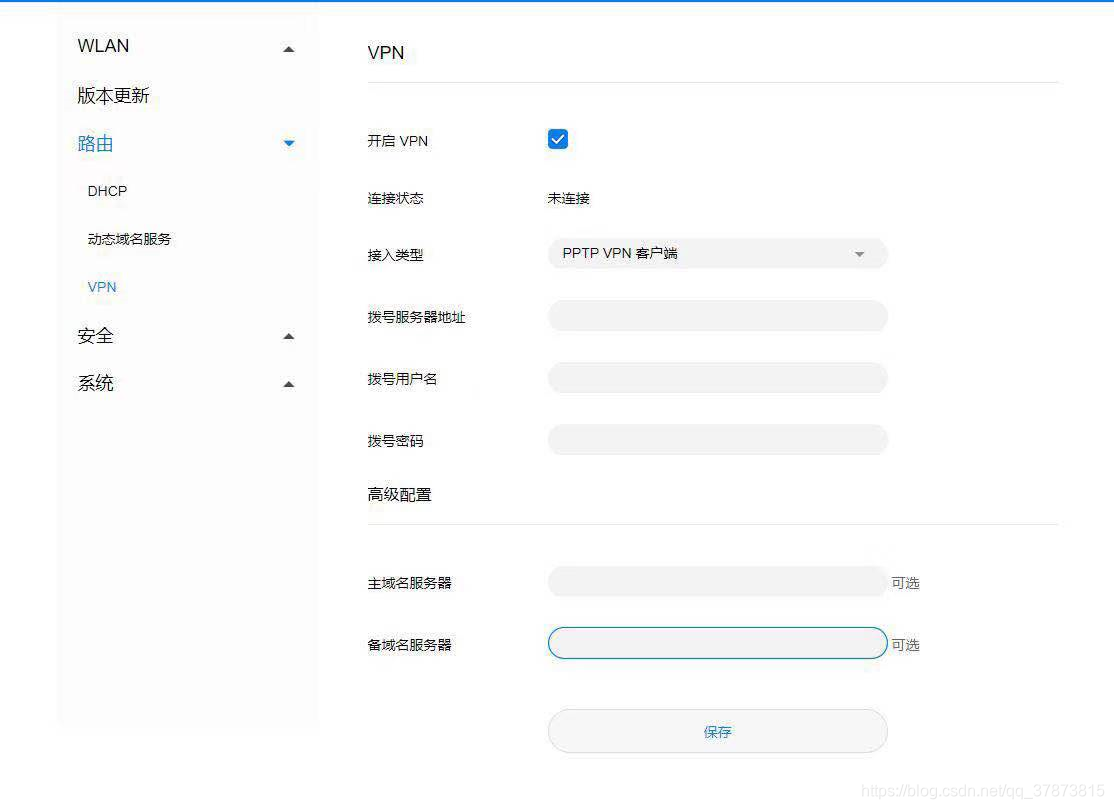

PPTP VPN客户端配置方法
电脑或手机连接到CPE的 Wi-Fi（或者电脑连接到CPE的LAN接口）。在浏览器地址栏中输入192.168.8.1登录CPE，输入管理页面的登录密码进入管理页面。
选择高级设置 > 路由 > VPN。
单击开启VPN，开启路由器VPN功能，接入类型选择PPTP VPN 客户端。

如果连接状态处显示已连接，表示VPN已经连接成功。

ps：客户端的服务器地址为服务器端网络的公网ip，用户名和密码均为服务器端配置

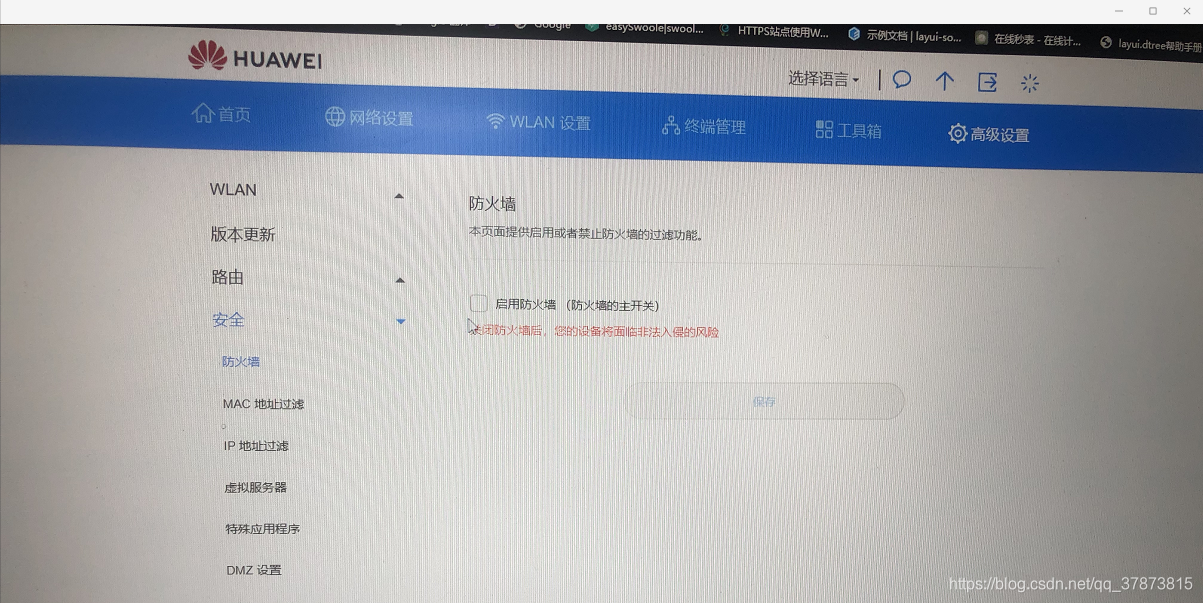

（2）华为路由器一定要关闭自身防火墙

四：视频编码器配置

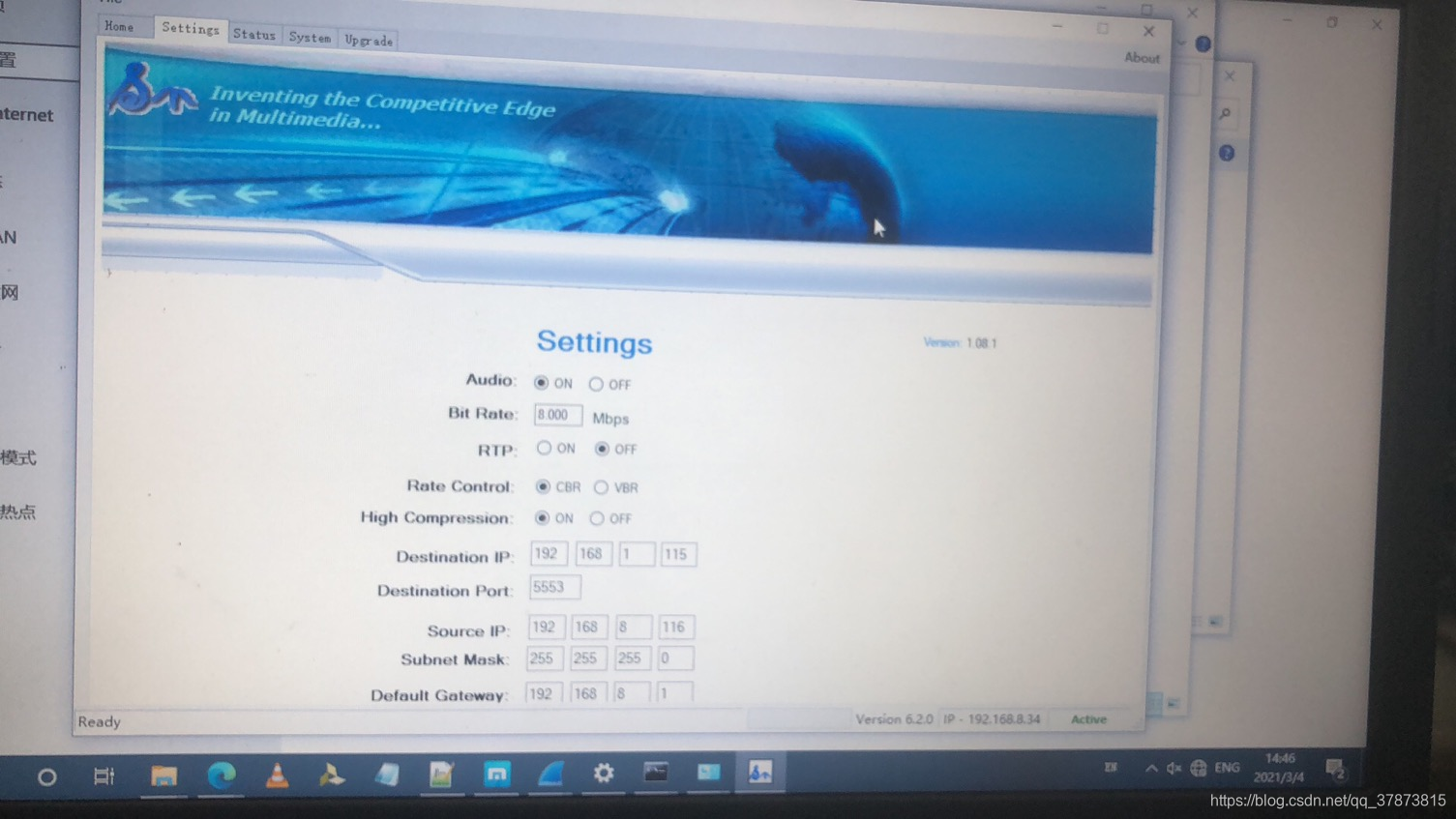

ps：网关设置为跟相连的路由器一致，如下图，我把编码器的网关设置为了华为cpe的网关192.168.8.1。

五：视频编码器配置

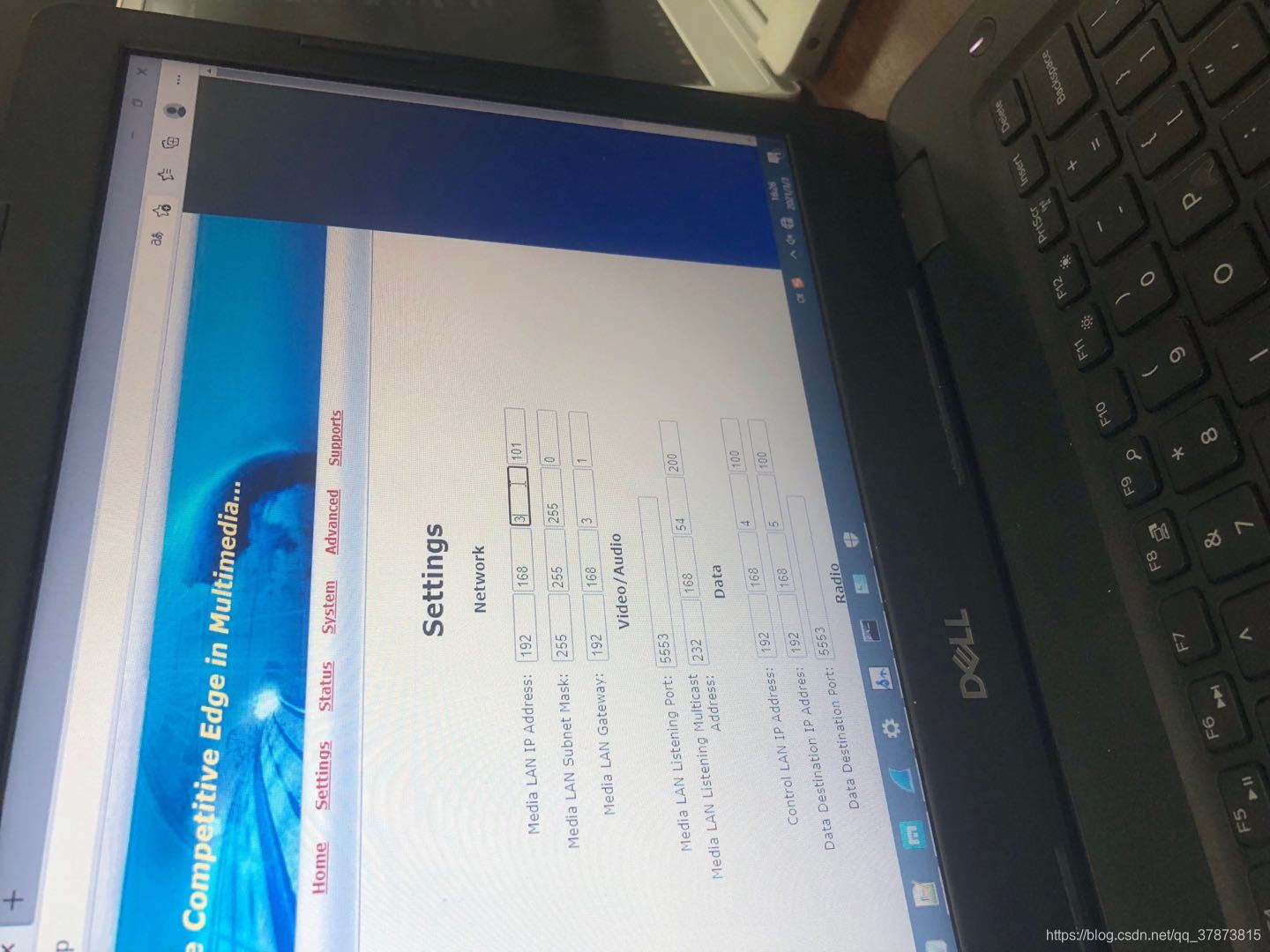

默认：

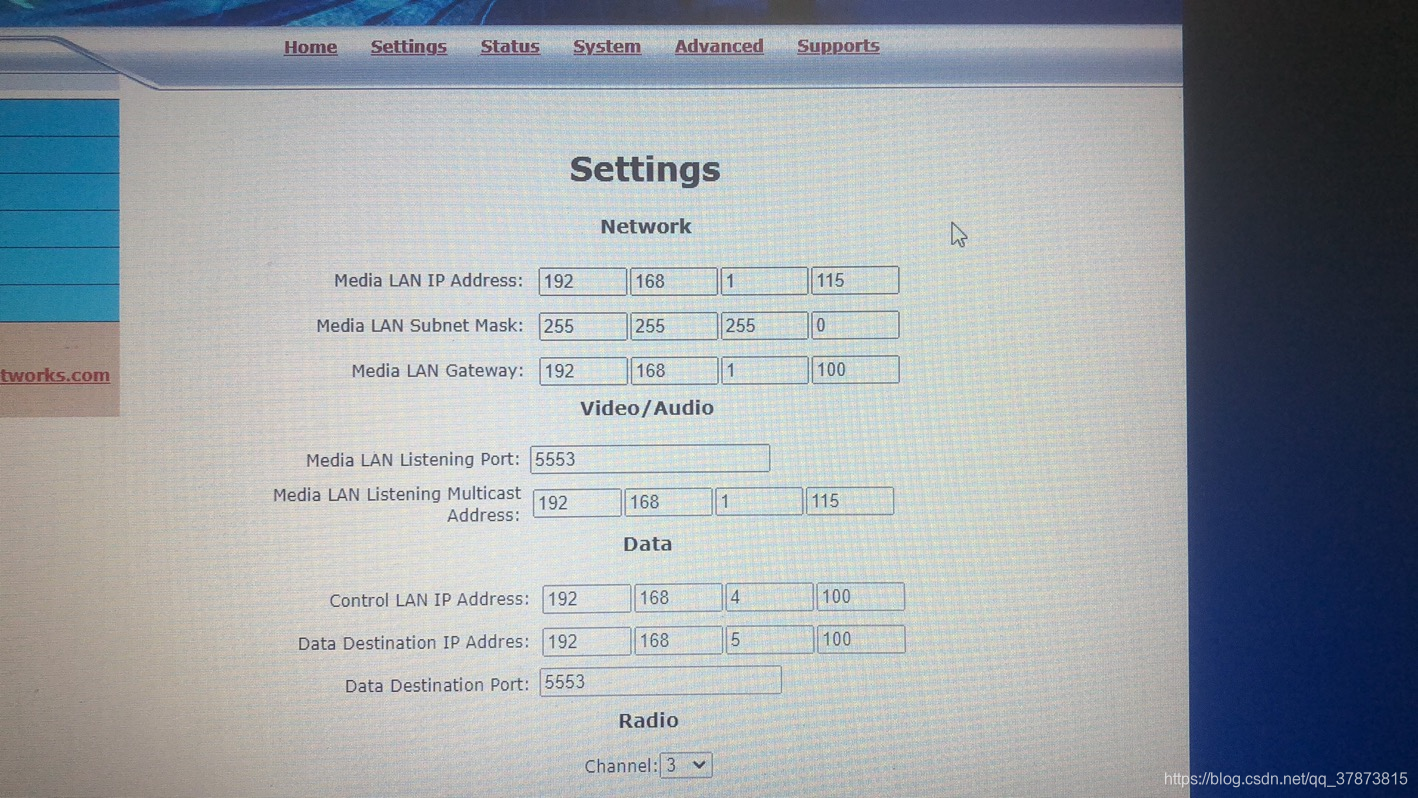

修改后

ps：网关设置为跟相连的路由器一致，如下图，我把解码器网关设置为了tplink路由器的网关192.168.1.100。
