基于imx6ul的硬件学习(1)

本文档详细介绍了基于imx6ul核心板的多种硬件接口,包括显示方式、Camera、MicroUSB、CAN、JTAG、BlueTooth、MotionSensors、Ethernet、CODEC及UART-USBbridge等,同时提供了对常见通信协议如UART、RS232、RS485、I2C、I2S、SPI的基本原理和相关资源链接。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

之前写软件的时候对硬件一窍不通,只知道调用I2C或者UART接口或者各种设备文件而不清楚其工作原理,

本文章是基于imx6ul核心板与底板的学习笔记,补习一下硬件知识。

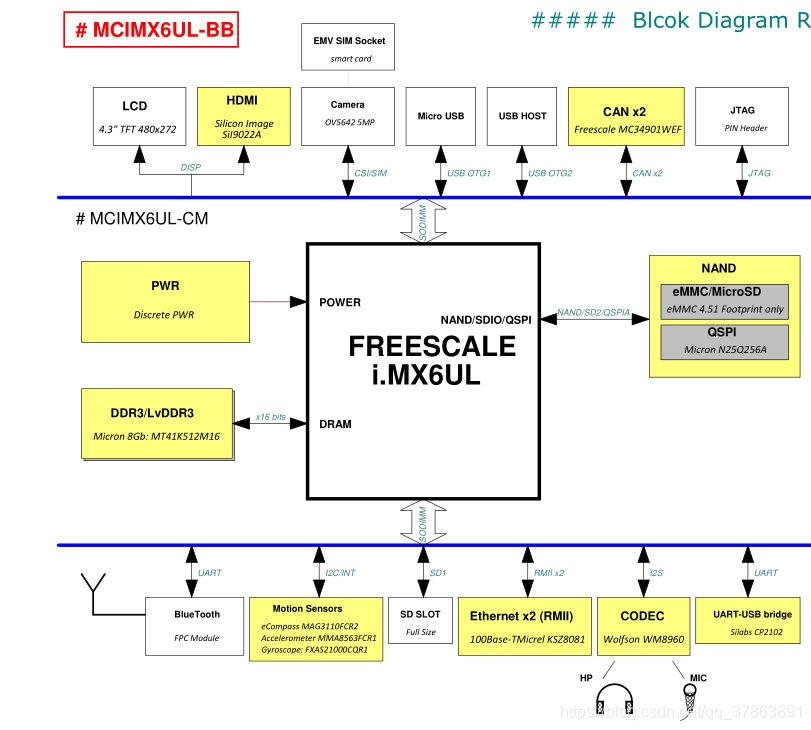

先看底板资料

1.显示方式(Display)有两种,一种是通过LCD屏,一种是通过HDMI。

2.Camera ,通过CSI(CMOS Sensor Interface)与底板建立连接,对该接口的讲解可以看https://www.taodocs.com/p-143866064.html

3.Micro USB,以前的安卓机所使用的USB插口,现在大多都改为Type-C USB接口了;USB HOST,类似于电脑端的USB插口;这两种的USB通过USB OTG实现。关于USB OTG的知识可以看https://blog.youkuaiyun.com/u010538116/article/details/80173538

4.CAN,常用于汽车,船舶领域。使用差分信号来表示显示和隐性位

5.JTAG(Joint Test Action Group),主要用于测试芯片内部

6.BlueTooth ,通过串口进行连接

7.Motion Sensors,加速度传感器,通过I2C传输协议进行通信

8.Ethernet x2 (RMII),以太网

9.CODEC,(音频编解码)通过I2S通信协议传输数据

10.UART-USB brigde,usb转串口,通常用于上位机的调试



大概的功能了解了一下,不对对通信协议UART,RS232,RS485,I2C,I2S,SPI等还是需要理解原理,给出查看链接

UART,R232,R485:https://blog.youkuaiyun.com/wilson_jiang/article/details/84166411

I2C:https://blog.youkuaiyun.com/lingfeng5/article/details/73361833

I2S:https://www.cnblogs.com/yanghong-hnu/p/5635247.html

SPI:https://blog.youkuaiyun.com/fuhanga123/article/details/80662481
