mininet学习之OVS指令（1）

mininet中默认使用ovs作为虚拟交换机，因此在mininet中同样可以使用ovs指令对交换机进行控制。
在mininet的CLI中，使用sh便可以输入ovs指令

ovs常用指令

端口

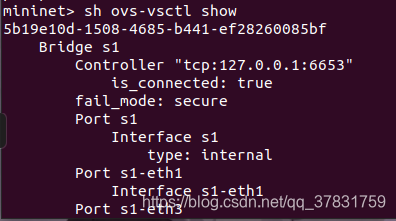

1、查看网桥和端口

ovs-vsctl show

2、添加/删除网桥

ovs-vsctl add-br br0
ovs-vsctl del-br br0

3、添加/删除端口

ovs-vsctl add-port br0 eth1
ovs-vsctl del-port br0 eth1

4、设置/清除网桥的openflow协议版本

ovs-vsctl set bridge br0 protocols=OpenFlow13
ovs-vsctl clear bridge br0 protocols

5、查看某网桥当前流表

ovs-ofctl dump-flows br0
ovs-ofctl -O OpenFlow13 dump-flows br0
ovs-appctl bridge/dump-flows br0

6、设置/删除控制器

ovs-vsctl set-controller br0 tcp:1.2.3.4:6633
ovs-vsctl del-controller br0

7、查看控制器列表

ovs-vsctl list controller

8、设置fail模式，支持standalone或者secure
standalone(default)：清除所有控制器下发的流表，ovs自己接管
secure：按照原来流表继续转发

ovs-vsctl del-fail-mode br0
ovs-vsctl set-fail-mode br0 secure
ovs-vsctl get-fail-mode br0

9、查看接口id等

ovs-appctl dpif/show

10、查看接口统计

ovs-ofctl dump-ports br0

##

流表

1、添加流表

ovs-ofctl add-flow br0 in_port=1,actions=output:2

2、删除所有流表

ovs-ofctl del-flows br0

3、按匹配项来删除流表

ovs-ofctl del-flows br0 "in_port=1"

匹配项

1、匹配vlan tag，范围为0-4095

ovs-ofctl add-flow br0 priority=401,in_port=1,dl_vlan=777,actions=output:2

2、匹配vlan pcp，范围为0-7

ovs-ofctl add-flow br0 priority=401,in_port=1,dl_vlan_pcp=7,actions=output:2

3、匹配源/目的MAC

ovs-ofctl add-flow br0 in_port=1,dl_src=00:00:00:00:00:01/00:00:00:00:00:01,actions=output:2
ovs-ofctl add-flow br0 in_port=1,dl_dst=00:00:00:00:00:01/00:00:00:00:00:01,actions=output:2

4、匹配以太网类型，范围为0-65535

ovs-ofctl add-flow br0 in_port=1,dl_type=0x0806,actions=output:2

5、匹配源/目的IP
条件：指定dl_type=0x0800，或者ip/tcp

ovs-ofctl add-flow br0 ip,in_port=1,nw_src=10.10.0.0/16,actions=output:2
ovs-ofctl add-flow br0 ip,in_port=1,nw_dst=10.20.0.0/16,actions=output:2

6、匹配协议号，范围为0-255
条件：指定dl_type=0x0800或者ip

# ICMP
ovs-ofctl add-flow br0 ip,in_port=1,nw_proto=1,actions=output:2

7、匹配IP ToS/DSCP，tos范围为0-255，DSCP范围为0-63

ovs-ofctl add-flow br0 ip,in_port=1,nw_tos=68,actions=output:2
ovs-ofctl add-flow br0 ip,in_port=1,ip_dscp=62,actions=output:2

8、匹配IP ecn位，范围为0-3

ovs-ofctl add-flow br0 ip,in_port=1,ip_ecn=2,actions=output:2

9、匹配IP TTL，范围为0-255

ovs-ofctl add-flow br0 ip,in_port=1,nw_ttl=128,actions=output:2

10、匹配tcp/udp，源/目的端口，范围为0-65535

# 匹配源tcp端口179
ovs-ofctl add-flow br0 tcp,tcp_src=179/0xfff0,actions=output:2
# 匹配目的tcp端口179
ovs-ofctl add-flow br0 tcp,tcp_dst=179/0xfff0,actions=output:2
# 匹配源udp端口1234
ovs-ofctl add-flow br0 udp,udp_src=1234/0xfff0,actions=output:2
# 匹配目的udp端口1234
ovs-ofctl add-flow br0 udp,udp_dst=1234/0xfff0,actions=output:2

11、匹配tcp flags

ovs-ofctl add-flow br0 tcp,tcp_flags=ack,actions=output:2

12、匹配icmp code，范围为0-255

ovs-ofctl add-flow br0 icmp,icmp_code=2,actions=output:2

13、匹配vlan TCI

ovs-ofctl add-flow br0 in_port=1,vlan_tci=0xf123,actions=output:2

指令动作

下次更新
