HM中配置模式：intra_main、lowdelay_main、lowdelay_P_main、randomaccess_main

## intra_main

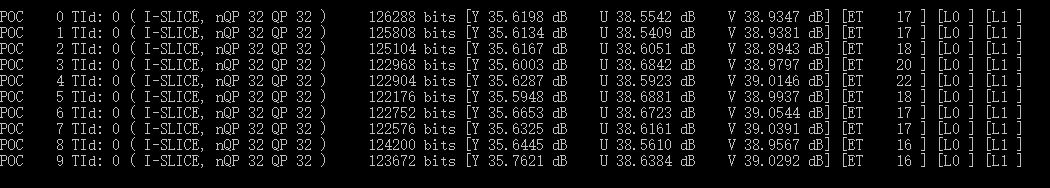

该模式所有待编码图像都是IDR图像，都采用帧内编码模式，编码顺序和播放顺序完全一致。HM中输出结果如下
这里编了10帧，每一帧都是I-SLICE,QP选择的是32，后面的L0和L1代表的是参考图像列表，由于intra_main模式全为帧内编码，所以这里没有参考列表。

## lowdelay_P_main

该模式中第一帧是IDR图像，采用帧内编码模式，其余所有帧都为p帧，编码顺序也是按照播放顺序，参考其他图像时只参考在自己播放顺序之前的，量化参数的选择和p帧所处的时域层决定

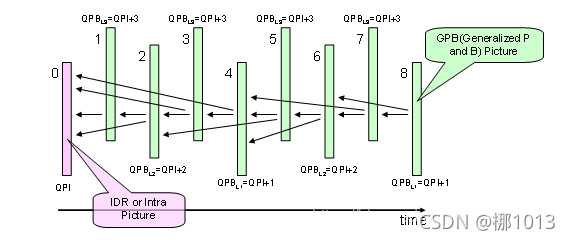

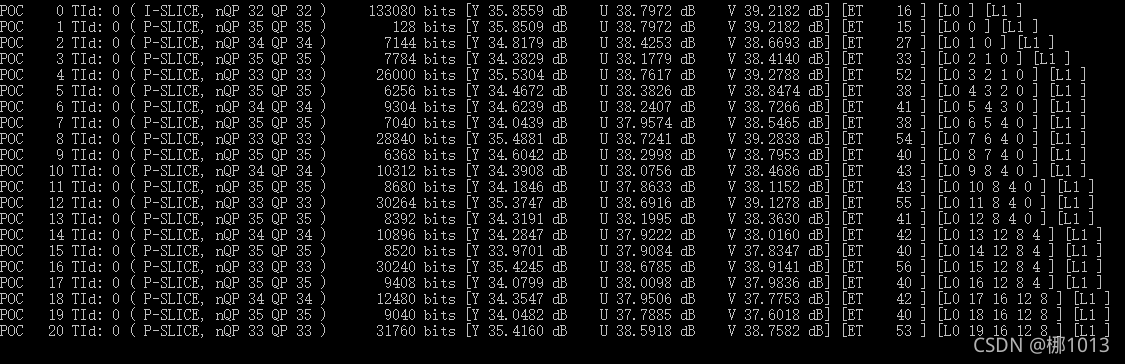

这里用lowdelay_p_main模式编码了21帧，可以看到，除了第一帧是I-SLICE之外，其余全为P-SLICEE，该模式中只有一个参考图像列表，即L0，在这里也可以看出他参考列表的选择规律，某一帧的前一帧一定是自己的参考帧，这里的GOP选择的是4，所以0、4、8、12等等是作为主要的参考帧。举个例子，若某帧是第n帧，则n-1一定是他的参考帧，然后往前数那些是4的整数倍的帧，一共选择四个。量化参数的选择规则是以第一个IDR帧作为基准，不同的时域层进行不同程度的补偿，以4为周期，如下图

在上图中，IDR选择的是32，所以后面依次是35、34、35、33，不断循环。

##lowdelay_main

lowdelay有两种，一种就是前面的lowdelay_P,还有一种是lowdelay_B,但是在HM中，这种模式的名字的配置文件是
lowdelay_main,如下图

除了第一帧是I-SLICE之外，其余的帧都为B-SLICE，其余的无论是量化参数QP的选择规则，还是参考列表的选择规则，都是和lowdelay_P_main配置是一样的。唯一的区别是在该模式中，B-SLICE的两个参考列表都填了，但是两个参考列表内容是相同的。（其实我感觉在lowdelay模式下，两者的区别不是很大，真诚请教评论区的朋友，感谢感谢）。

##randomaccess_main

该模式与lowdelay最大的不同是图像的编码顺序和参考列表。
编码顺序与播放顺序是不同的，参考列表有两个，每一个中最多有两个参考图像。

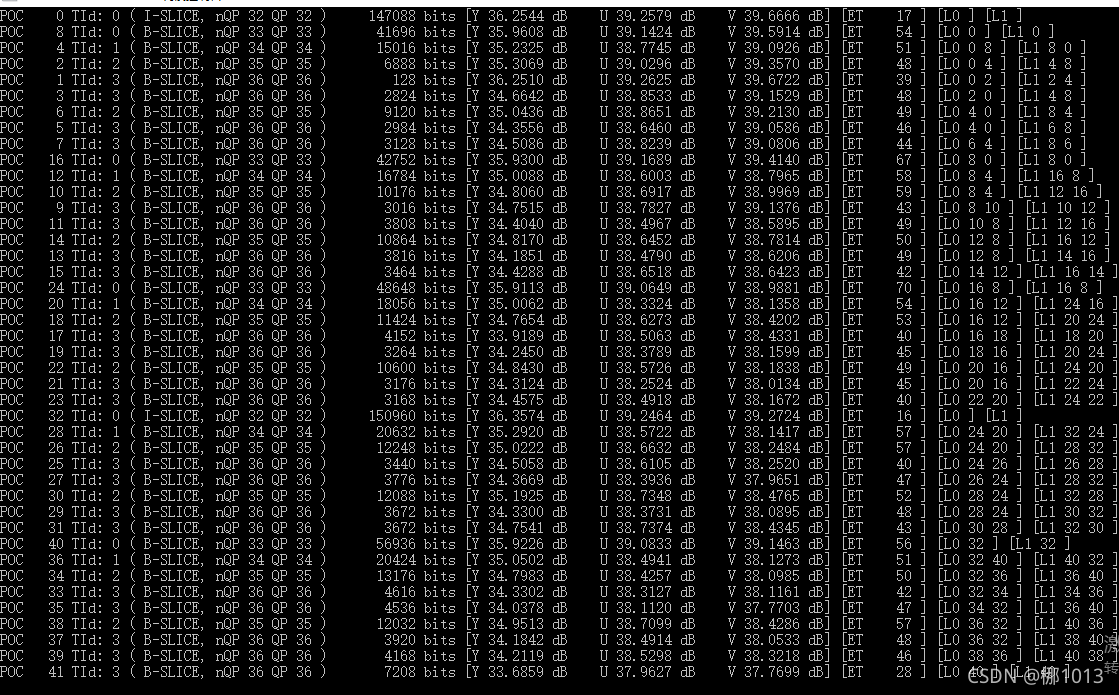

randomaccess_main中有两个重要的参数，在HM中称为GOPSize和IntraPeriod。该模式下的具体输出如下：

该图片中，GOPSize = 8，IntraPeriod = 32,
IntraPeriod代表I帧出现的频率，每32帧出现一个，0、32、64、、、，这些I帧起着隔离的作用，如32帧之后的帧将不会将32帧之前的图像作为参考图像。I帧之间的全部是B帧，这些B帧的量化参数QP以I帧的QP为基准，根据所处的时域层加上一定的补偿值。以0帧和32帧之间的B帧为例，8、16、24帧为第一时域层，补偿值为1，4、12、20、28帧为第二时域层，补偿值为2，2、6、10、14、18、22、26、30为第三时域层，补偿值为3，最后剩下的全部都是奇数帧，补偿值为4。
在该模式下，所有的奇数帧是不作为参考图像的，具体的参考规则可以依据上图中的结果总结，比如作为第一时域层的B帧，他们参考图像就是前面两个第一时域的B帧，比如24帧的参考就是16帧和第8帧，这些参考不能越过I帧。
