使用51单片机驱动航模无刷电机

最新推荐文章于 2025-06-23 10:03:39 发布
原创 最新推荐文章于 2025-06-23 10:03:39 发布 · 1.1w 阅读 · 106 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机驱动无刷电机

本文介绍了如何使用89c52rc单片机以400Hz脉冲驱动航模无刷电机，通过调整高电平时间控制电机转速，并提供了详细的程序代码。通过数码管显示当前档位，实现0.7ms到1.9ms的油门行程控制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

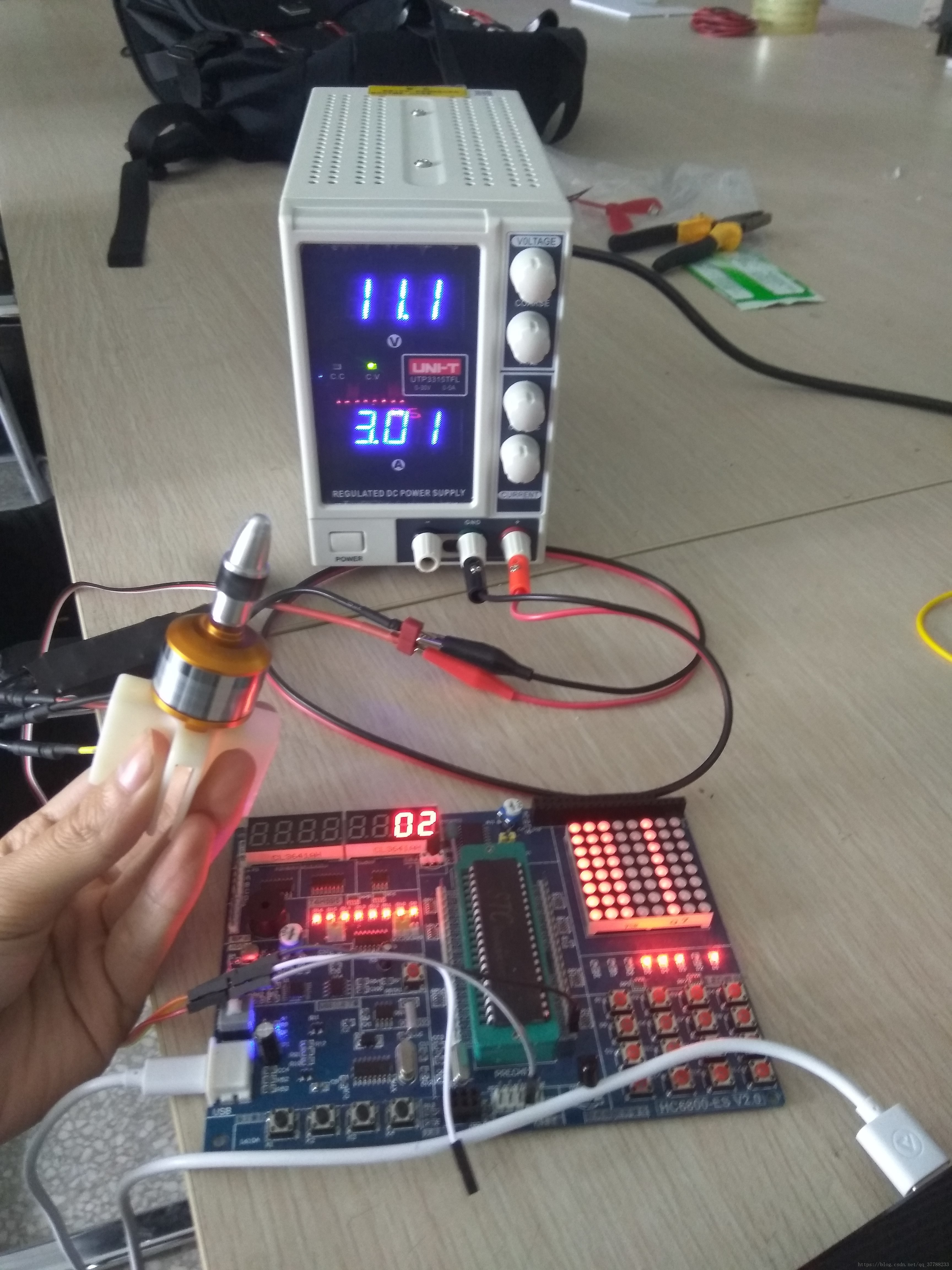

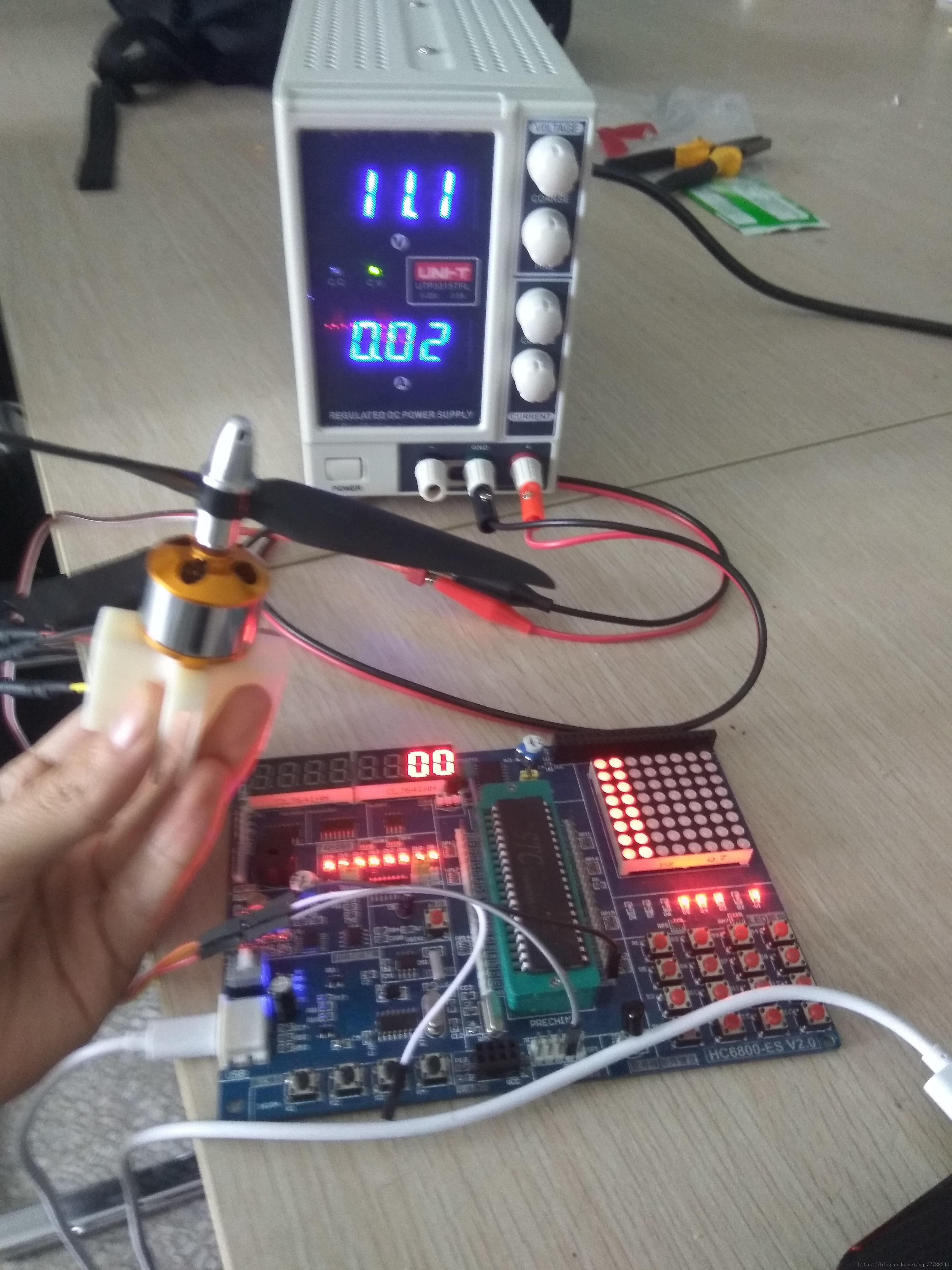

话不多说直接上图：



      使用的是89c52rc单片机，电调驱动使用50~500Hz的脉冲 ， 我用的400Hz脉冲 P2.0作为输出，电调驱动脉冲高电平时间0.7~1.9ms ， 开始做一个油门行程，输出1.9ms高电平脉冲，听到电机“哔哔”两声，然后输出0.7ms高电平脉冲，听到电机“哔~~”的一声，表示它准备好了，然后就可以转啦~~~~输出0.7ms高电平 电机停止，往上加，电机转得就越来越快~

经过测试最大高电平时间在0.7ms及以下电机不转，0.7ms以上开始转。。1.9ms达到最高速，1.9模式以上电机转速可能会降低，不会在加快了~~

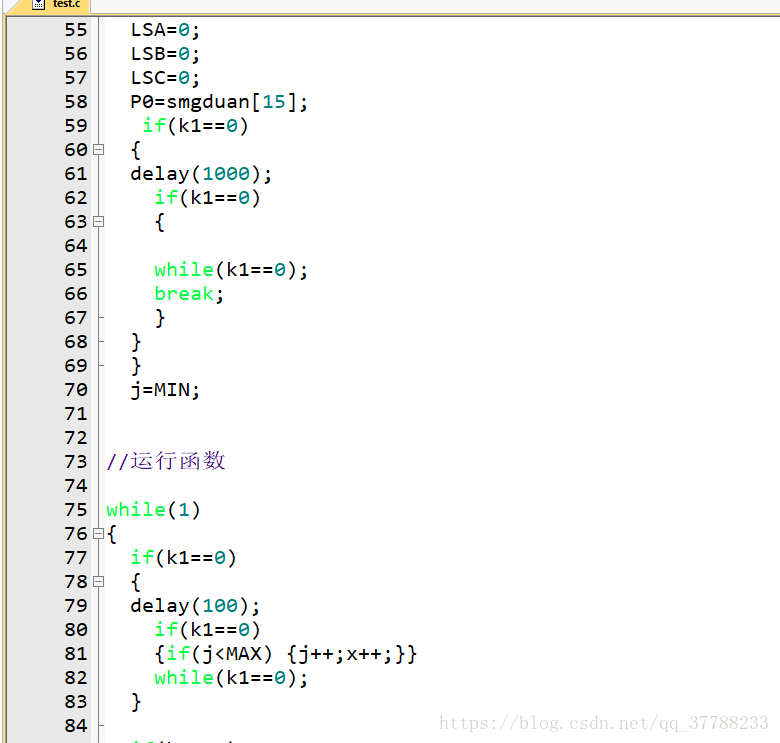

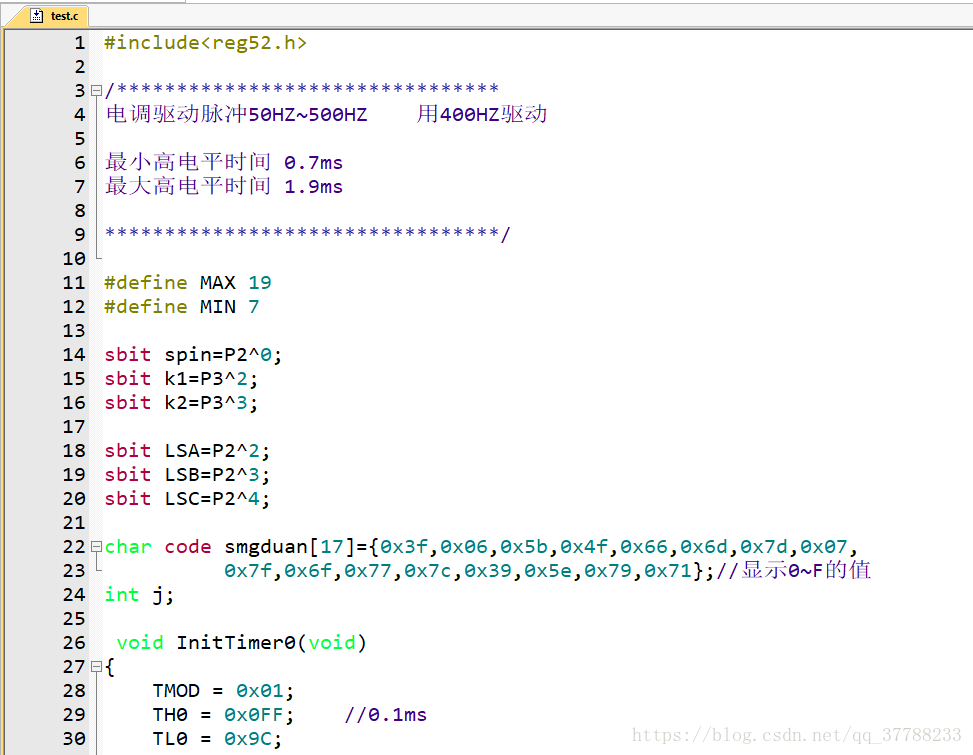

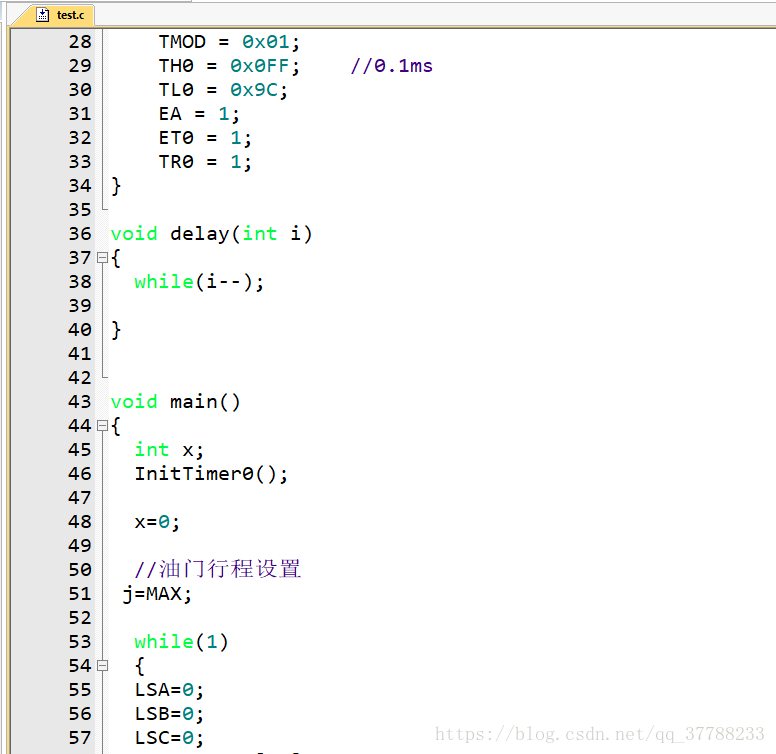

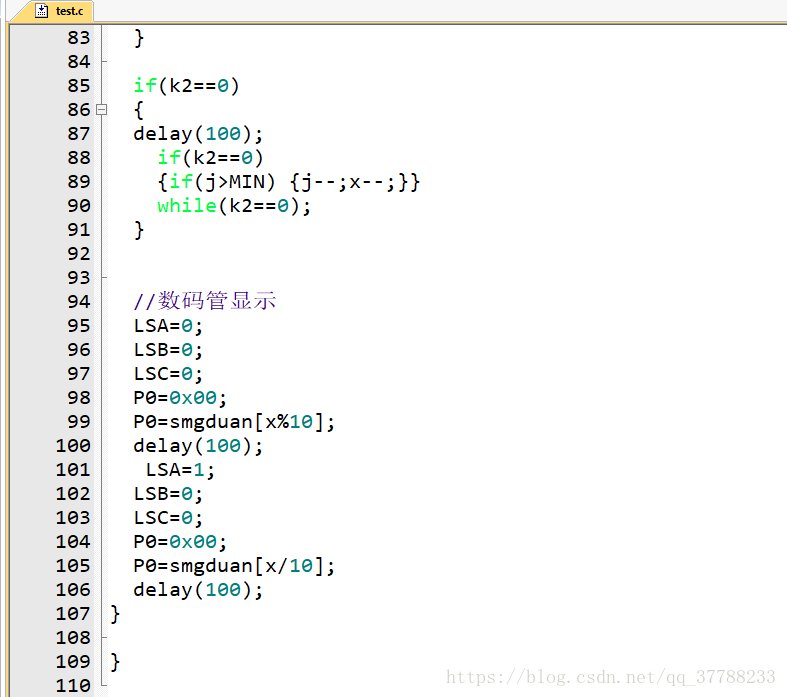

程序代码如下：LSA LSB LSC 为驱动数码管的引脚
