3Dmax模型完美导入Revit

本文主要介绍了如何将通过3Dmax建立的模型导入Revit，并保证转换后构件材质可根据需要自行调整。

3Dmax操作

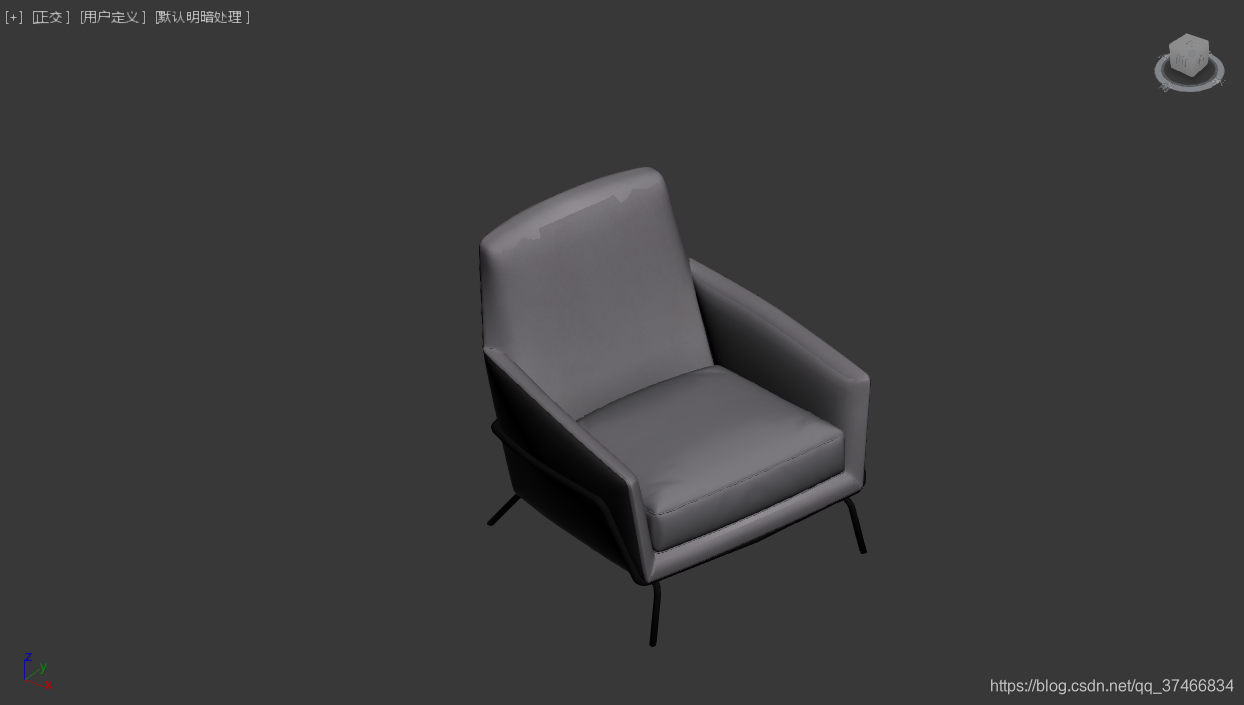

1. 首先将你要导出的模型移动到原点附近。

2. 然后进行面数的优化（选中需要优化的构件→命令面板→修改选项卡→修改器列表中选择专业优化→计算→减少顶点数量进行面数的优化）

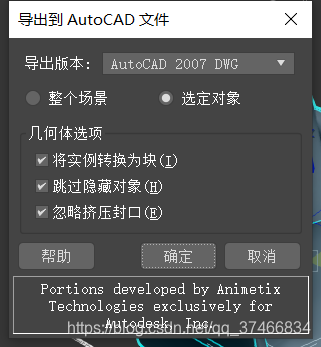

3. 选中面数优化后的模型→文件→导出→导出选定对象→保存类型为DWG→导出版本选择07，其他默认。

CAD操作

1. 用CAD打开3Dmax导出的DWG文件。

2. 输入SHADEMODE命令，然后选择着色模式，可以看到着色后的三维模型。

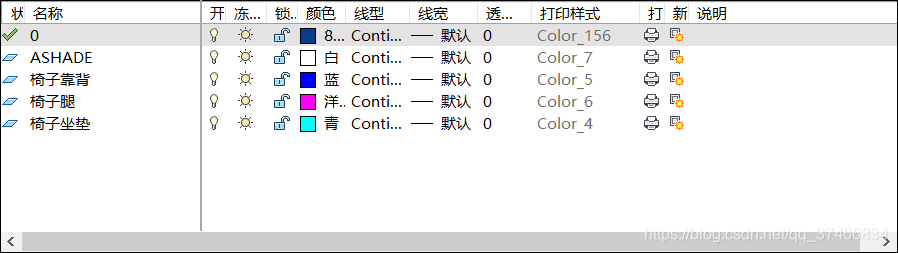

3. 根据材质种类的不同建立不同的图层。

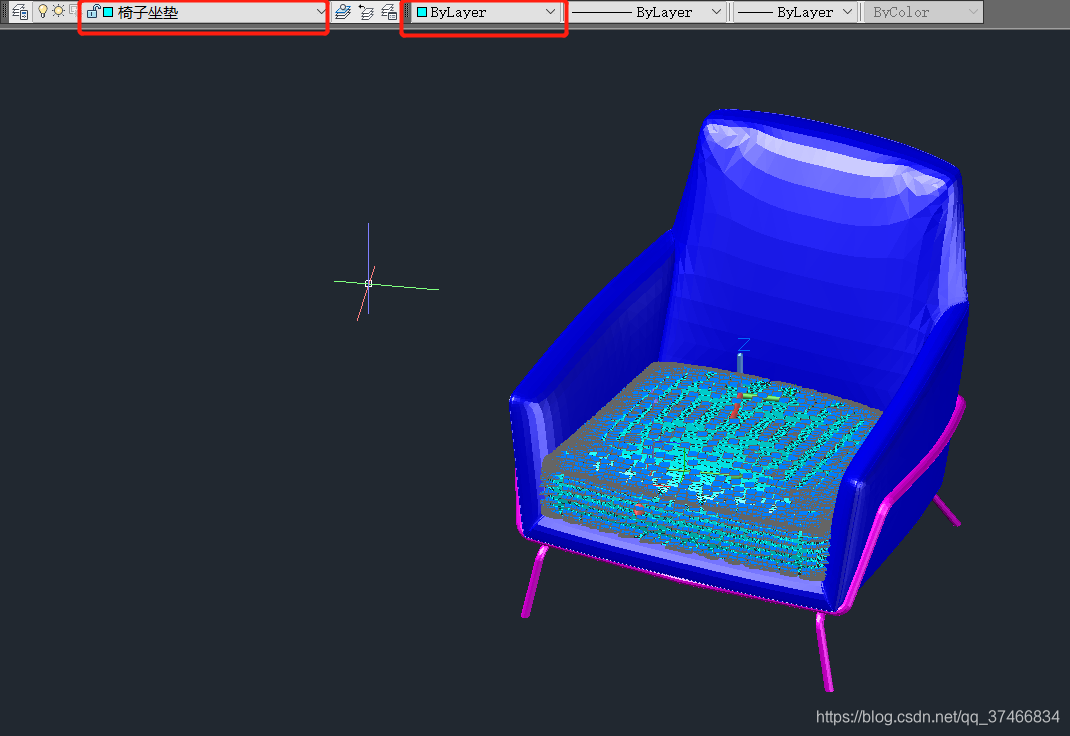

4. 将对应的图元指定给不同的图层，并设置颜色显示为ByLayer。

5. 关闭并保存。

Revit相关操作

1. 打开Revit，新建族

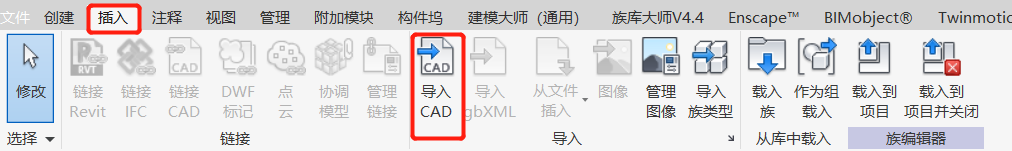

2. 插入选项卡→导入CAD，此时已经将模型导入进Revit中了，接下来进行材质的调整。

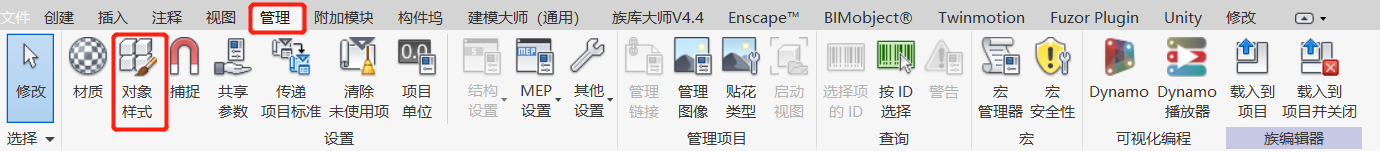

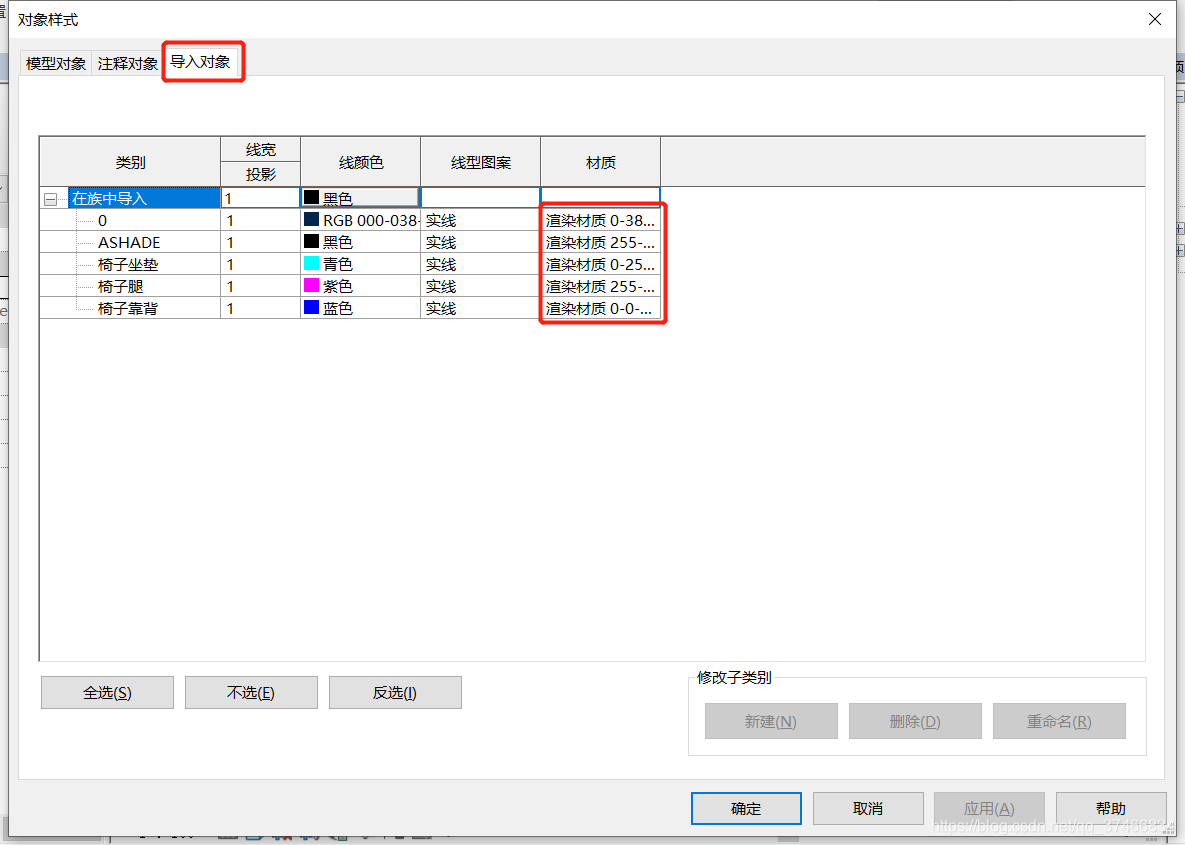

3. 管理选项卡→对象样式→导入对象→然后在材质中根据图层赋予不同的材质即可。

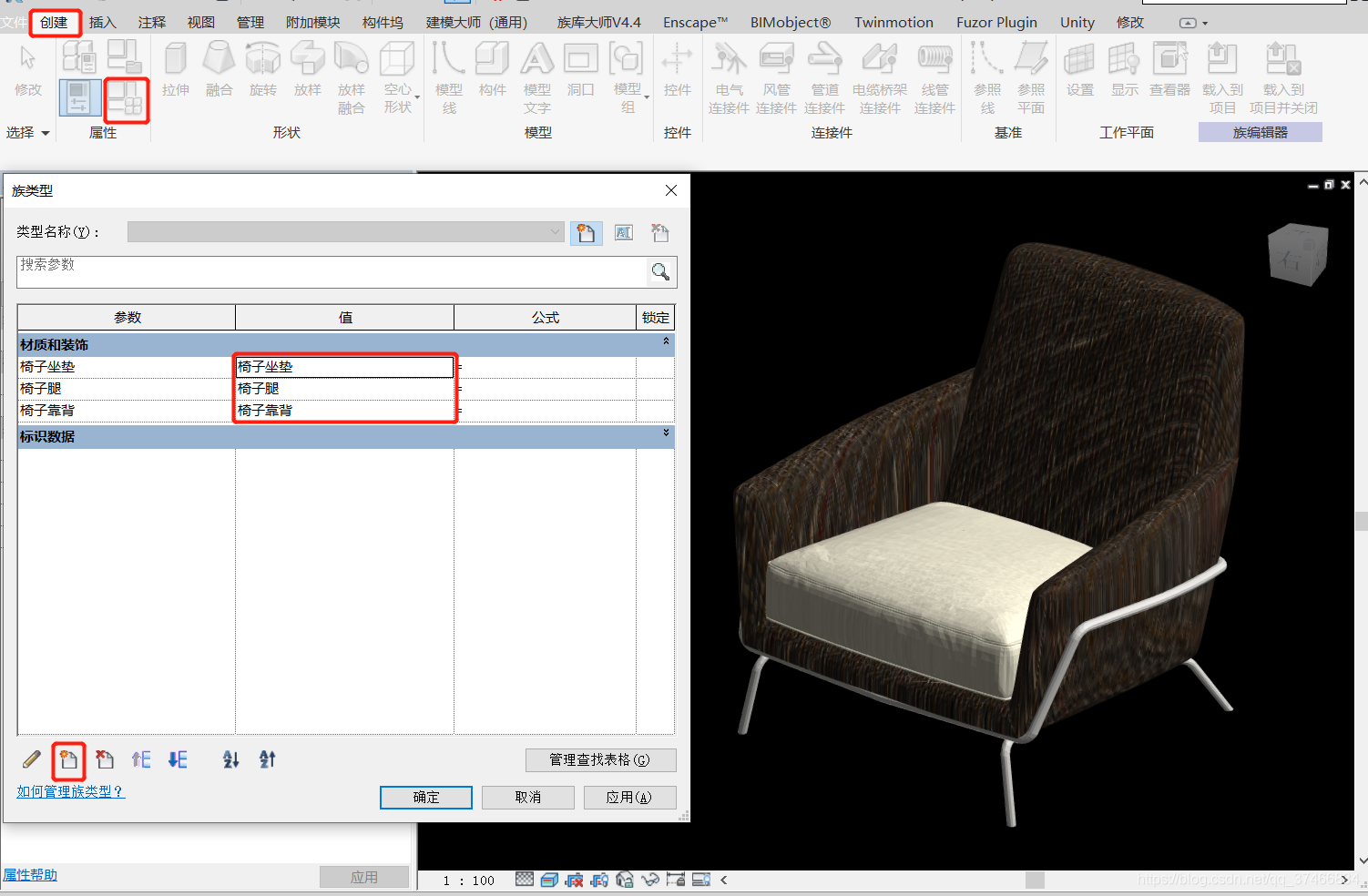

4. 创建参数使族载入到项目后可在项目更改材质（创建→族类型→新建参数，参数类型选材质→最后将材质的值选择为新建的值）。

5. 最后看一眼载入到项目中的效果。
