Grafana项目流程

本文介绍了如何使用Grafana、Kafka Connect将数据从金融源导入MySQL数据库的过程。首先通过Xftp上传jar包,接着使用ops命令启动和管理服务,配置Postman发送HTTP请求创建connector。然后在MySQL中创建数据库,设置Grafana数据源并导入dashboard JSON脚本,调整SQL语句以正确显示数据。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

  1. 先用Xftp向虚拟机BIG_DATA_LAB_NEW中的/opt/lib中导入df_connect_finance-0.1-jar-with-dependencies.jar 与 jdbc_mysql_5.1.44-dependencies.jar这两个jar包。

如果jar包在后面运行有问题的话,可以用chmod a+rwx df_connect_finance-0.1-jar-with-dependencies.jar 和 chmod a+rwx jdbc_mysql_5.1.44-dependencies.jar去修改权限,如果没毛病忽略这条。



  1. 然后使用ops format去清理资源,然后用ops start mask1110000去开启服务,速度有点慢。

用ops status看,启动之后有如下服务:



  1. 然后打开Postman,使用GET,http://localhost:8083/connector-plugins/,Headers栏中的设置是:

点击Send按钮。由于可能启动服务较慢,如果没有内容稍微等待。然后可以看到如下内容:

如果还没显示,

可以用tail -f /mnt/logs/distributedkafkaconnect.log查看日志看当前状态。



  1. 然后开始添加connector,使用POST,http://localhost:8083/connectors/

然后再Body框中输入:

{

    "name": "finace_source_connector_01",

    "config": {

        "cuid": "finace_source_connector_01",

        "connector.class": "com.datafibers.flink.stream.FinanceSourceConnector",

        "tasks.max": "1",

        "topic": "stock_source",

        "portfolio": "Top 10 IT Service",

        "interval": "5",

        "spoof": "RAND",

        "schema.registry.uri": "http://localhost:8081"

    }

}

由于前后老师有两个jar包,如果你不知道你是哪个,

也可能是输入这个:

{

    "name": "finace_source_connector_01",

    "config": {

        "cuid": "finace_source_connector_01",

        "connector.class": "com.datafibers.flink.stream.FinanceSourceConnector",

        "tasks.max": "1",

        "topic": "stock_source",

        "portfolio": "Top 10 IT Service",

        "interval": "5",

        "spoof": "RAND",

        "schema.registry.uri": "http://localhost:8081"

    }

}

二选一,总有一个可以使用。然后Headers栏中的设置是:



若成功,则下面result栏中显示的是跟你Body一样的内容。

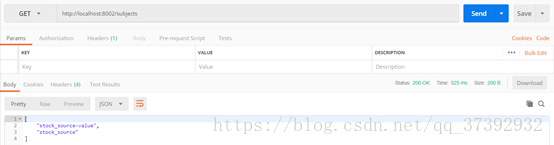

  1. 然后使用GET,http://localhost:8002/subjects,去查看result,

将会自动创建Schema Registry,结果为:

也可以用以下命令查询其他属性:

GET http://localhost:8002/subjects/stock_source/versions

GET http://localhost:8002/schemas/ids/1

也可以用这种方式查看导入数据:

kafka-avro-console-consumer --bootstrap-server localhost:9092 --topic stock_source

然后显示这样:

  1. 然后写入mySQL中,使用mysql -u root -pmypassword进入。看一下数据库有什么,show databases; ,如果没有demo数据库,去create database demo; ,如果有并且没用,drop一下重新建立一个也可以。



  1. 然后切回Postman,使用POST,http://localhost:8083/connectors/

输入:

{

  "name": "jdbc-sink-mysql-01",

  "config": {

    "connector.class": "io.confluent.connect.jdbc.JdbcSinkConnector",

    "tasks.max": "1",

    "topics": "stock_source",

    "connection.url": "jdbc:mysql://localhost:3306/demo",

    "connection.user": "root",

    "connection.password": "mypassword",

    "auto.create": "true"

  }

}

让connector连接mySQL数据库,但是前提是demo数据库的确存在,而且其中不能有同名表。



  1. 然后安装Grafana 5.3.0,首先cd到opt文件夹中,然后使用:

wget https://s3-us-west-2.amazonaws.com/grafana-releases/release/grafana-5.3.0.linux-amd64.tar.gz
tar -zxvf grafana-5.3.0.linux-amd64.tar.gz

去下载并解压最新版本。

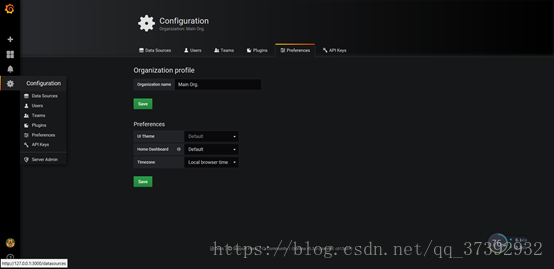

然后cd到grafana文件夹中的bin文件夹,用./grafana-server命令去启动grafana服务,启动之后可以在localhost:3000中看到grafana的UI,账号admin,密码admin,然后修改密码进入,屏幕左侧有一个齿轮形状的Configuration图标,

点击Preferences,当然organization name随意,

需要像如下设置Time Zone:

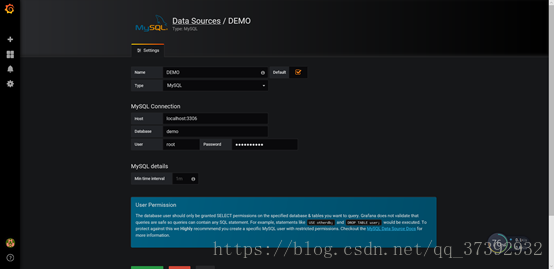

然后我们可以add data source:

账号root,密码mypassword,目标数据库为demo。

然后点击Save & Test(绿色按钮)。

之后,去导入json脚本去设置一个Grafana的dashboard,

脚本地址为:

https://github.com/datafibers-community/df_demo/blob/master/df-visualisation/dashboard_Grafana/DataFibers%20Demo-1506617390438.json

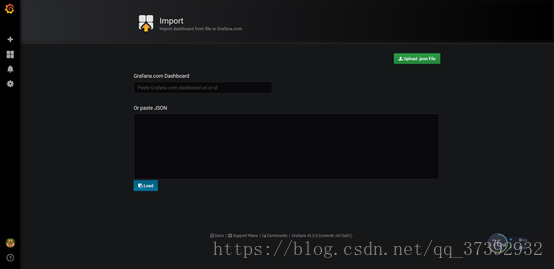

推荐用复制粘贴的方式贴在下面那个大框里:

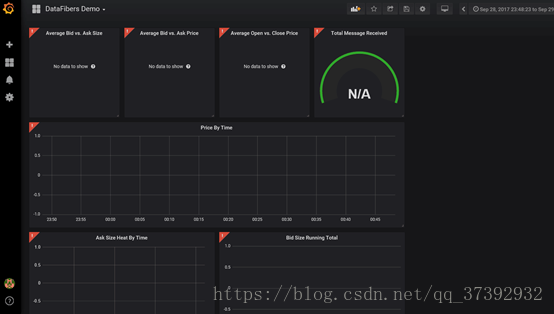

然后使用 按钮来进行上传,就能显示这个json脚本配置的新的dashboard了:

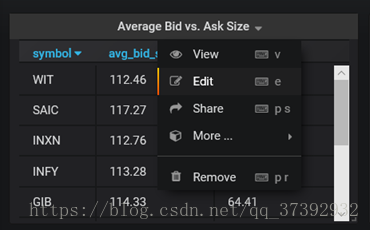

  1. 如果前面的步骤都对,还不会显示数据内容,你需要去修改一下每个小dashboard中的SQL语句,点击每个dashboard的题头,然后点Edit:



然后下面有一个SQL语句:

原本from后面是 test_stock,你需要把每个小的dashboard中的SQL语句改成 from stock_source,像上图一样。



  1. 然后再改一个比较特殊的dashboard,。

你需要把SELECT后面的1 as metrics删除。

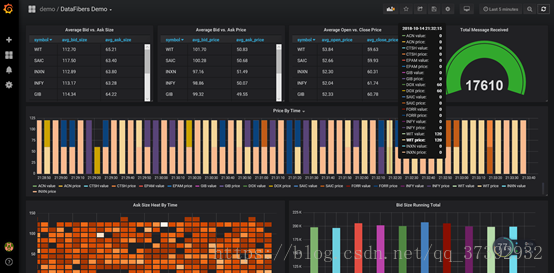

然后把整个dashboard的显示时间段(UI的右上角)设置为5分钟,,然后点刷新键,就可以正常显示你的第一个dashboard了:
