第四章 MATLAB作图基础

---

---

前言

在数据分析和科学计算中，二维图形是展示数据结果的重要手段。MATLAB提供了丰富的绘图函数和工具，帮助我们快速创建各种类型的图形。在本节中，我们将介绍如何使用MATLAB进行二维图形的绘制，包括基本绘图函数的使用、图形属性的设置、标题、坐标轴标签和图例的添加，以及子图的绘制。

---

一、基础绘图

---

1.基本绘图函数的使用

基本绘图函数有很多种，例如plot、semilogx、semilogy，本小节介绍下各种绘图函数的使用。

---

1.1 plot函数

MATLAB中最常用的基本绘图函数是plot，它用于绘制二维线图。例如，要绘制一组数据点(x, y)，可以使用以下代码：

>> x = 0:0.01:2*pi;  % 创建一个从0到2π的向量，步长为0.01
y = sin(x);       % 计算每个x对应的y值（正弦函数）
plot(x, y);       % 绘制图形
>>

---

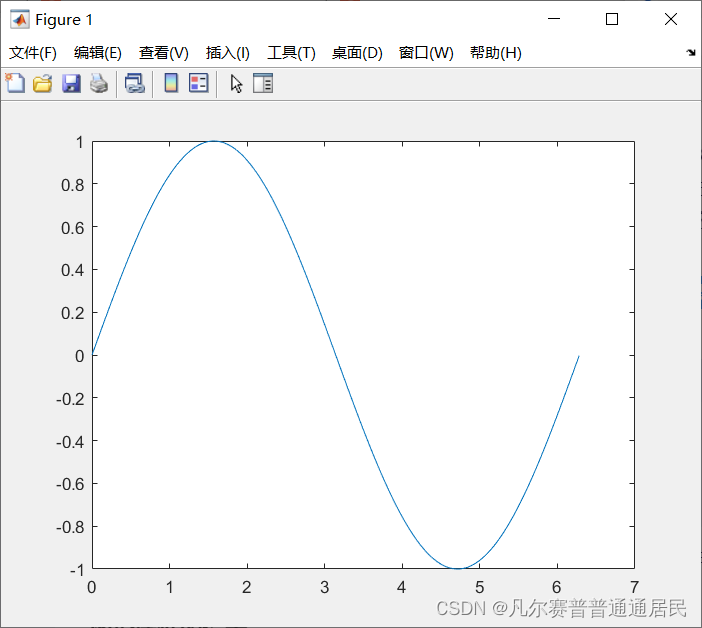

下图为生成的图像：

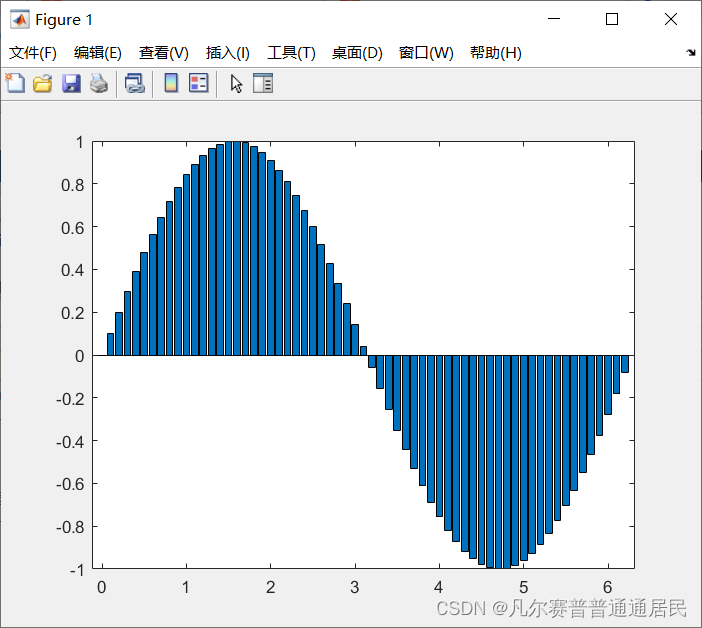

>> x = 0:0.1:2*pi;  % 创建一个从0到2π的向量，步长为0.1
>> y = sin(x);       % 计算每个x对应的y值（正弦函数）
>> bar(x, y);       % 绘制柱形图

---

除了plot函数外，还要stem（针状图），bar（柱形图）等各种基础绘图函数，使用都如下所示。MATLAB还提供了semilogx和semilogy函数，它们分别用于绘制X轴或Y轴为对数刻度的图形。这在处理范围广泛的数据时非常有用。

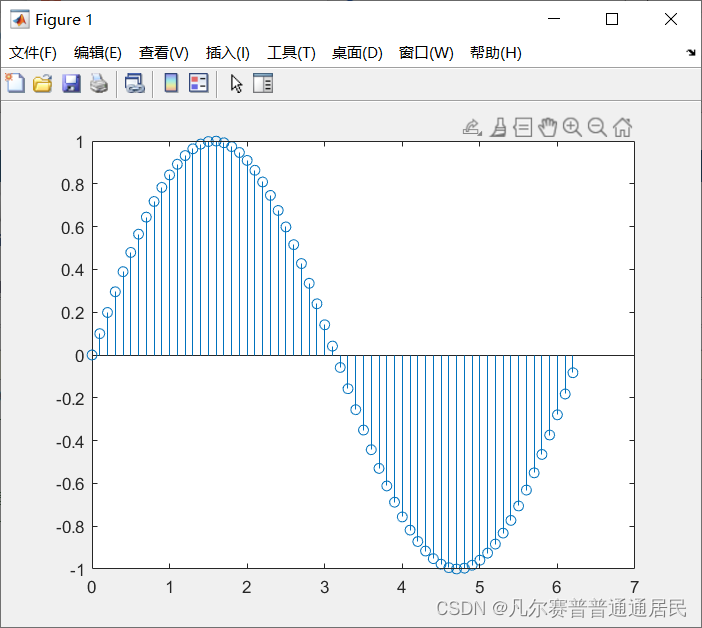

将上述中生成图像的函数由bar改为stem，就生成了针状图

>> x = 0:0.1:2*pi;  % 创建一个从0到2π的向量，步长为0.1
>> y = sin(x);       % 计算每个x对应的y值（正弦函数）
>> stem(x, y);       % 绘制针形图

---

---

在使用中，根据数据的特性或者问题的需求，可以自己选择适当的函数进行图形的绘制，所谓数形结合，才能将问题解释的更加形象与清楚，作图是在写数模论文中必不可少的一项工作内容，这部分的函数以及使用还是希望大家能够熟练使用，牢记于心。

1.2图形属性的设置

---

在MATLAB中，可以通过各种属性来定制图形的外观。例如，可以使用LineSpec（线条样式）参数来改变线条的样式、颜色和标记。以下是一些常用的LineSpec选项：

• 线条样式ÿ
