excel底层数据结构原来是这样的

最新推荐文章于 2024-02-18 21:39:00 发布

时刻在奔跑

最新推荐文章于 2024-02-18 21:39:00 发布

阅读量5.5k

点赞数 8

文章标签： excel

本文链接：https://blog.youkuaiyun.com/qq_37168856/article/details/107401344

版权

在这里插入图片描述

前言

上一节说了如何使用java读取excel里面的图片，一个同事说没必要这么麻烦，他说不用任何开发工具都可以获取到excel里面的图片。我表示不信的样子，他说让一下，让我秀一波操作给你看看

EXCEL的底层实现

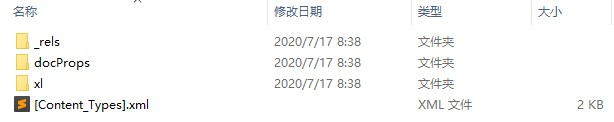

修改后缀名为zip

解压zip

docProps目录

在这里插入图片描述

core.xml文件

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<cp:coreProperties xmlns:cp="http://schemas.openxmlformats.org/package/2006/metadata/core-properties"
                   xmlns:dc="http://purl.org/dc/elements/1.1/" xmlns:dcterms="http://purl.org/dc/terms/"
                   xmlns:dcmitype="http://purl.org/dc/dcmitype/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
    <!-- 创建人 -->
    <dc:creator>Administrator</dc:creator>
    <!-- 最后修改人 -->
    <cp:lastModifiedBy>Administrator</cp:lastModifiedBy>
    <!-- 创建时间 -->
    <dcterms:created xsi:type="dcterms:W3CDTF">2015-06-05T18:19:34Z</dcterms:created>
    <!-- 修改时间 -->
    <dcterms:modified xsi:type="dcterms:W3CDTF">2020-07-16T05:33:13Z</dcterms:modified>
</cp:coreProperties>

app.xml文件

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<Properties xmlns="http://schemas.openxmlformats.org/officeDocument/2006/extended-properties"
            xmlns:vt="http://schemas.openxmlformats.org/officeDocument/2006/docPropsVTypes">
    <!-- 文档类型 -->
    <Application>Microsoft Excel</Application>
    <!-- 是否加密 -->
    <DocSecurity>0</DocSecurity>
    <ScaleCrop>false</ScaleCrop>
    <HeadingPairs>
        <vt:vector size="2" baseType="variant">
            <vt:variant>
                <vt:lpstr>工作表</vt:lpstr>
            </vt:variant>
            <vt:variant>
                <vt:i4>1</vt:i4>
            </vt:variant>
        </vt:vector>
    </HeadingPairs>
    <TitlesOfParts>
        <vt:vector size="1" baseType="lpstr">
            <vt:lpstr>Sheet1</vt:lpstr>
        </vt:vector>
    </TitlesOfParts>
    <Company></Company>
    <LinksUpToDate>false</LinksUpToDate>
     <!-- 是否共享 -->
    <SharedDoc>false</SharedDoc>
    <HyperlinksChanged>false</HyperlinksChanged>
     <!-- 版本 -->
    <AppVersion>16.0300</AppVersion>
</Properties>

xl目录，该目录保存的就是excel中的详细内容了

workbook.xml文件

文件包含一对标签，其中的每个元素都代表Excel 2007文件中的一个sheet，工作表的名称就是其name属性的值，这里有三个sheet

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<workbook xmlns="http://schemas.openxmlformats.org/spreadsheetml/2006/main"
          xmlns:r="http://schemas.openxmlformats.org/officeDocument/2006/relationships"
          xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006" mc:Ignorable="x15 xr xr6 xr10 xr2"
          xmlns:x15="http://schemas.microsoft.com/office/spreadsheetml/2010/11/main"
          xmlns:xr="http://schemas.microsoft.com/office/spreadsheetml/2014/revision"
          xmlns:xr6="http://schemas.microsoft.com/office/spreadsheetml/2016/revision6"
          xmlns:xr10="http://schemas.microsoft.com/office/spreadsheetml/2016/revision10"
          xmlns:xr2="http://schemas.microsoft.com/office/spreadsheetml/2015/revision2">
    <fileVersion appName="xl" lastEdited="7" lowestEdited="6" rupBuild="23001"/>
    <workbookPr/>
    <mc:AlternateContent xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006">
        <mc:Choice Requires="x15">
            <x15ac:absPath url="F:\open-code\testexcel\src\main\resources\"
                           xmlns:x15ac="http://schemas.microsoft.com/office/spreadsheetml/2010/11/ac"/>
        </mc:Choice>
    </mc:AlternateContent>
    <xr:revisionPtr revIDLastSave="0" documentId="13_ncr:1_{99FEB8DB-ADF1-4FF3-A776-6F67AE8FB664}"
                    xr6:coauthVersionLast="45" xr6:coauthVersionMax="45"
                    xr10:uidLastSave="{00000000-0000-0000-0000-000000000000}"/>
    <bookViews>
        <workbookView xWindow="0" yWindow="1260" windowWidth="28800" windowHeight="14520"
                      xr2:uid="{00000000-000D-0000-FFFF-FFFF00000000}"/>
    </bookViews>
    <sheets>
        <sheet name="Sheet1" sheetId="1" r:id="rId1"/>
    </sheets>
    <calcPr calcId="162913"/>
    <extLst>
        <ext uri="{140A7094-0E35-4892-8432-C4D2E57EDEB5}"
             xmlns:x15="http://schemas.microsoft.com/office/spreadsheetml/2010/11/main">
            <x15:workbookPr chartTrackingRefBase="1"/>
        </ext>
    </extLst>
</workbook>

_rels/workbook.xml.rels

定义每个sheetid对应的sheet内容文件sheet1.xml，共享的单元格内容文件sharedstring.xml,样式文件style.xml是当前单元格的样式字体，颜色等样式的xml配置。

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<Relationships xmlns="http://schemas.openxmlformats.org/package/2006/relationships">
    <Relationship Id="rId3" Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/styles"
                  Target="styles.xml"/>
    <Relationship Id="rId2" Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/theme"
                  Target="theme/theme1.xml"/>
    <Relationship Id="rId1" Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/worksheet"
                  Target="worksheets/sheet1.xml"/>
    <Relationship Id="rId4" Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/sharedStrings"
                  Target="sharedStrings.xml"/>
</Relationships>

worksheets文件夹,保存的就是excel中的sheet

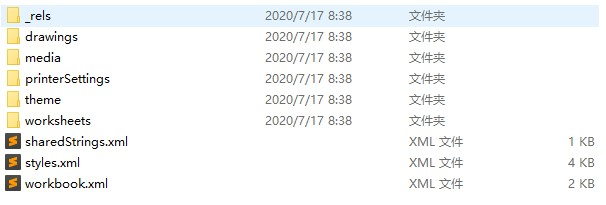

在这里插入图片描述

sheet.xml文件

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<worksheet xmlns="http://schemas.openxmlformats.org/spreadsheetml/2006/main"
           xmlns:r="http://schemas.openxmlformats.org/officeDocument/2006/relationships"
           xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006" mc:Ignorable="x14ac xr xr2 xr3"
           xmlns:x14ac="http://schemas.microsoft.com/office/spreadsheetml/2009/9/ac"
           xmlns:xr="http://schemas.microsoft.com/office/spreadsheetml/2014/revision"
           xmlns:xr2="http://schemas.microsoft.com/office/spreadsheetml/2015/revision2"
           xmlns:xr3="http://schemas.microsoft.com/office/spreadsheetml/2016/revision3"
           xr:uid="{00000000-0001-0000-0000-000000000000}">
    <!--
        容积，即该sheet中以供占用了多大的地方，哪个单元格到哪个单元格，矩形的左上角单元格和右下角单元格
        此属性可以判断列数，如下就是：(M-A+1)
    -->
    <dimension ref="A1"/>
    <!-- sheet视图的配置信息，如打开时默认选中的单元格是哪个 -->
    <sheetViews>
        <sheetView tabSelected="1" workbookViewId="0">
            <selection activeCell="C1" sqref="C1"/>
        </sheetView>
    </sheetViews>
    <!-- sheet的格式参数 -->
    <sheetFormatPr defaultRowHeight="14.25" x14ac:dyDescent="0.2"/>
    <!-- 数据区域，这个里面就是我们的单元格的相关数据信息了，是以行（Row）的方式记录的 -->
    <sheetData>
        <!-- excel中的行 -->
        <row r="1" spans="1:1" ht="77.25" customHeight="1" x14ac:dyDescent="0.2">
            <!--
               excel中的列
                   r:单元格坐标
                   s:单元格的style,对应style.xml中cellXfs元素下的某个元素xf元素，
                     此处就是对应索引为12的元素，从0开始计算，即为第13个xf元素。
                   t:元素类型，s表示是字符串类型，对应到sharedStrings.xml中的sst元素
           -->
            <c r="A1" t="s">
                <!--
                    如果是t="s" 则存储的是sharedStrings.xml中sst元素下的某个si元素，此处对应索引为0的元素，即第一个si元素
                    否则，这里存储的就是单元格的值
                -->
                <v>0</v>
            </c>
        </row>
    </sheetData>
    <phoneticPr fontId="1" type="noConversion"/>
    <!-- 页的相关属性设置 -->
    <pageMargins left="0.7" right="0.7" top="0.75" bottom="0.75" header="0.3" footer="0.3"/>
    <!-- 分页设置 -->
    <pageSetup paperSize="9" orientation="portrait" r:id="rId1"/>
    <!-- 图形信息，由图可以看出，这里引用了draw的文档了-->
    <drawing r:id="rId2"/>
</worksheet>

worksheets/_rels

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<Relationships xmlns="http://schemas.openxmlformats.org/package/2006/relationships">
    <!--图像drawing.xml-->
    <Relationship Id="rId2" Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/drawing"
                  Target="../drawings/drawing1.xml"/>
    <Relationship Id="rId1" Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/printerSettings"
                  Target="../printerSettings/printerSettings1.bin"/>
</Relationships>

drawing.xml

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<xdr:wsDr xmlns:xdr="http://schemas.openxmlformats.org/drawingml/2006/spreadsheetDrawing"
          xmlns:a="http://schemas.openxmlformats.org/drawingml/2006/main">
    <!--xdr:twoCellAnchor表示了确定图片位置的方式-->
    <xdr:twoCellAnchor editAs="oneCell">
        <xdr:from>
            <xdr:col>1</xdr:col>
            <xdr:colOff>104775</xdr:colOff>
            <xdr:row>0</xdr:row>
            <xdr:rowOff>310091</xdr:rowOff>
        </xdr:from>
        <xdr:to>
            <xdr:col>1</xdr:col>
            <xdr:colOff>637475</xdr:colOff>
            <xdr:row>0</xdr:row>
            <xdr:rowOff>852773</xdr:rowOff>
        </xdr:to>
        <xdr:pic>
            <xdr:nvPicPr>
                <xdr:cNvPr id="2" name="图片 1">
                    <a:extLst>
                        <a:ext uri="{FF2B5EF4-FFF2-40B4-BE49-F238E27FC236}">
                            <a16:creationId xmlns:a16="http://schemas.microsoft.com/office/drawing/2014/main"
                                            id="{2247CA96-B3D7-4979-9626-625EE84E07CA}"/>
                        </a:ext>
                    </a:extLst>
                </xdr:cNvPr>
                <xdr:cNvPicPr>
                    <a:picLocks noChangeAspect="1"/>
                </xdr:cNvPicPr>
            </xdr:nvPicPr>
            <xdr:blipFill>
                <a:blip xmlns:r="http://schemas.openxmlformats.org/officeDocument/2006/relationships" r:embed="rId1"/>
                <a:stretch>
                    <a:fillRect/>
                </a:stretch>
            </xdr:blipFill>
            <xdr:spPr>
                <a:xfrm>
                    <a:off x="790575" y="310091"/>
                    <a:ext cx="532700" cy="542682"/>
                </a:xfrm>
                <a:prstGeom prst="rect">
                    <a:avLst/>
                </a:prstGeom>
            </xdr:spPr>
        </xdr:pic>
        <xdr:clientData/>
    </xdr:twoCellAnchor>
</xdr:wsDr>

xl/media 媒体文件目录，这里就是图片的位置了

styles.xml文件

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<styleSheet xmlns="http://schemas.openxmlformats.org/spreadsheetml/2006/main"
            xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006" mc:Ignorable="x14ac x16r2 xr"
            xmlns:x14ac="http://schemas.microsoft.com/office/spreadsheetml/2009/9/ac"
            xmlns:x16r2="http://schemas.microsoft.com/office/spreadsheetml/2015/02/main"
            xmlns:xr="http://schemas.microsoft.com/office/spreadsheetml/2014/revision">
    <!-- 字体样式 -->
    <fonts count="2" x14ac:knownFonts="1">
        <font>
            <sz val="11"/>
            <color theme="1"/>
            <name val="等线"/>
            <family val="2"/>
            <scheme val="minor"/>
        </font>
        <font>
            <sz val="9"/>
            <name val="等线"/>
            <family val="3"/>
            <charset val="134"/>
            <scheme val="minor"/>
        </font>
    </fonts>
    <!-- 填充样式，包括背景色 -->
    <fills count="2">
        <fill>
            <patternFill patternType="none"/>
        </fill>
        <fill>
            <patternFill patternType="gray125"/>
        </fill>
    </fills>
    <!-- 边框 -->
    <borders count="1">
        <border>
            <left/>
            <right/>
            <top/>
            <bottom/>
            <diagonal/>
        </border>
    </borders>
    <!-- 提供给cellXfs来调用 -->
    <cellStyleXfs count="1">
        <xf numFmtId="0" fontId="0" fillId="0" borderId="0"/>
    </cellStyleXfs>
    <!-- 真正的样式定义 -->
    <cellXfs count="1">
        <!-- 此处的numFmtId和cellStyleXfs、numFmts等中的numFmtId对应 -->
        <!-- sheet.xml中的c(列)元素属性中s的属性值都对应这里一个xf元素，s的属性值存储的就是xf的索引-->
        <xf numFmtId="0" fontId="0" fillId="0" borderId="0" xfId="0"/>
    </cellXfs>
    <cellStyles count="1">
        <cellStyle name="常规" xfId="0" builtinId="0"/>
    </cellStyles>
    <dxfs count="0"/>
    <tableStyles count="0" defaultTableStyle="TableStyleMedium2" defaultPivotStyle="PivotStyleLight16"/>
    <colors>
        <!--颜色索引-->
        <indexedColors>
            <rgbColor rgb="00000000"/>
            <rgbColor rgb="00FFFFFF"/>
            <rgbColor rgb="00FF0000"/>
            <rgbColor rgb="0000FF00"/>
            <rgbColor rgb="000000FF"/>
            <rgbColor rgb="00FFFF00"/>
            <rgbColor rgb="00FF00FF"/>
            <rgbColor rgb="0000FFFF"/>
            <rgbColor rgb="00000000"/>
            <rgbColor rgb="00FFFFFF"/>
            <rgbColor rgb="00FF0000"/>
            <rgbColor rgb="0000FF00"/>
            <rgbColor rgb="000000FF"/>
            <rgbColor rgb="00FFFF00"/>
            <rgbColor rgb="00FF00FF"/>
            <rgbColor rgb="0000FFFF"/>
            <rgbColor rgb="00800000"/>
            <rgbColor rgb="00008000"/>
            <rgbColor rgb="00000080"/>
            <rgbColor rgb="00808000"/>
            <rgbColor rgb="00800080"/>
            <rgbColor rgb="00008080"/>
            <rgbColor rgb="00C0C0C0"/>
            <rgbColor rgb="00808080"/>
            <rgbColor rgb="009999FF"/>
            <rgbColor rgb="00993366"/>
            <rgbColor rgb="00FFFFCC"/>
            <rgbColor rgb="00CCFFFF"/>
            <rgbColor rgb="00660066"/>
            <rgbColor rgb="00FF8080"/>
            <rgbColor rgb="000066CC"/>
            <rgbColor rgb="00CCCCFF"/>
            <rgbColor rgb="00000080"/>
            <rgbColor rgb="00FF00FF"/>
            <rgbColor rgb="00FFFF00"/>
            <rgbColor rgb="0000FFFF"/>
            <rgbColor rgb="00800080"/>
            <rgbColor rgb="00800000"/>
            <rgbColor rgb="00008080"/>
            <rgbColor rgb="000000FF"/>
            <rgbColor rgb="0000CCFF"/>
            <rgbColor rgb="00CCFFFF"/>
            <rgbColor rgb="00CCFFCC"/>
            <rgbColor rgb="00FFFF99"/>
            <rgbColor rgb="0099CCFF"/>
            <rgbColor rgb="00FF99CC"/>
            <rgbColor rgb="00CC99FF"/>
            <rgbColor rgb="00FFCC99"/>
            <rgbColor rgb="003366FF"/>
            <rgbColor rgb="0033CCCC"/>
            <rgbColor rgb="0099CC00"/>
            <rgbColor rgb="00FFCC00"/>
            <rgbColor rgb="00FF9900"/>
            <rgbColor rgb="00FF6600"/>
            <rgbColor rgb="00666699"/>
            <rgbColor rgb="00969696"/>
            <rgbColor rgb="00003366"/>
            <rgbColor rgb="00339966"/>
            <rgbColor rgb="00003300"/>
            <rgbColor rgb="00333300"/>
            <rgbColor rgb="00993300"/>
            <rgbColor rgb="00993366"/>
            <rgbColor rgb="00333399"/>
            <rgbColor rgb="00333333"/>
        </indexedColors>
    </colors>
    <extLst>
        <ext uri="{EB79DEF2-80B8-43e5-95BD-54CBDDF9020C}"
             xmlns:x14="http://schemas.microsoft.com/office/spreadsheetml/2009/9/main">
            <x14:slicerStyles defaultSlicerStyle="SlicerStyleLight1"/>
        </ext>
        <ext uri="{9260A510-F301-46a8-8635-F512D64BE5F5}"
             xmlns:x15="http://schemas.microsoft.com/office/spreadsheetml/2010/11/main">
            <x15:timelineStyles defaultTimelineStyle="TimeSlicerStyleLight1"/>
        </ext>
    </extLst>
</styleSheet>
