Flowable 工作流演示案例

​ 当前工程是基于 Flowable 6.8.0 的 demo 演示工程，涵盖了Flowable 几乎所有功能的单元测试案例。每一个案例都有配套的流程定义文件与完善的注释说明、踩坑事项与解决办法。便于新手快速入门，一键调试。

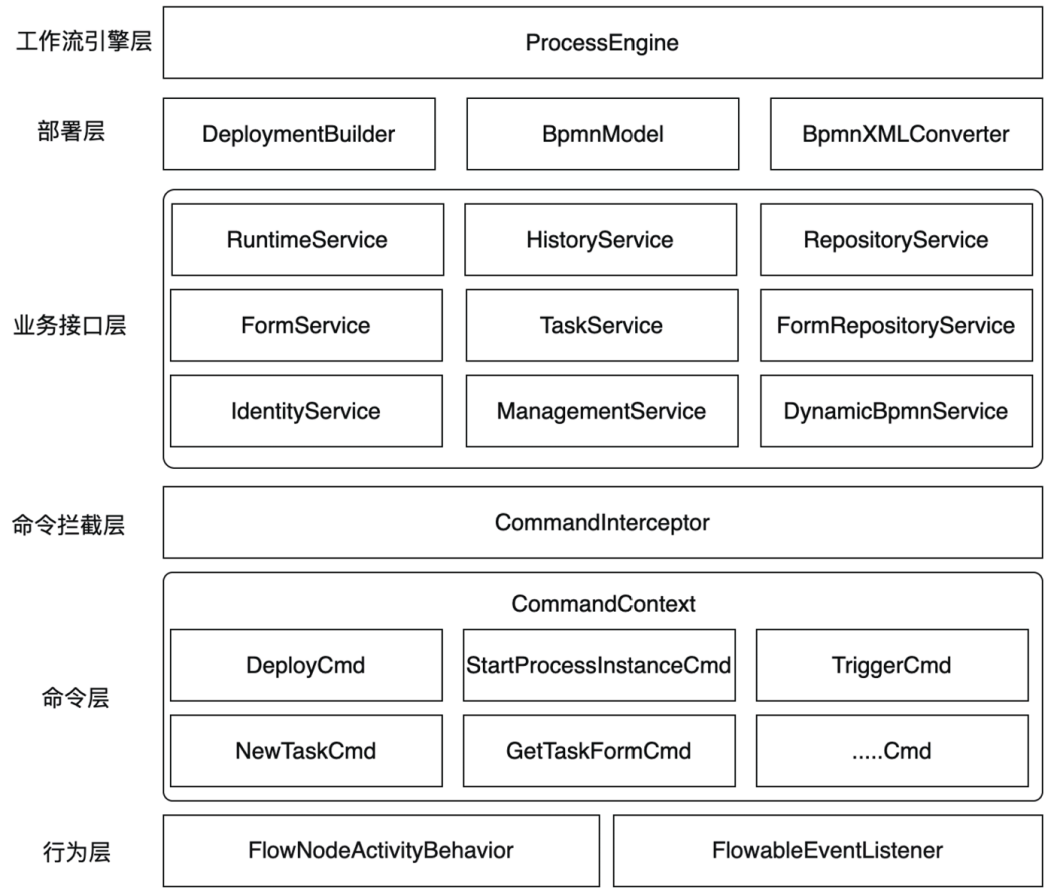

在这里插入图片描述

技术栈

  • SpringBoot 2.3.12.RELEASE
  • mybatis-plus-boot-starter 3.5.4
  • MySQL 8
  • Hutool 5.3.5
  • Flowable 6.8.0
  • groovy 2.0.5
  • Drools 7.30.0.Final
  • Camel 3.14.0

工程目录结构

工程概览图

在这里插入图片描述

目录结构说明

├─doc                                						#文档
│  ├─document                        						#部分笔记
│  ├─images                          						#图片
│  ├─jars                            						#不好下载的jar
│  │  └─mule
│  └─sql                             						#含有表字段说明注释的数据库脚本
├─src                                                       #
│  ├─main                                                   #
│  │  ├─java                                                #
│  │  │  └─cn                                               #
│  │  │      └─blnp                                         #
│  │  │          └─net               						#
│  │  │              └─flowable      						#
│  │  │                  ├─config    						#项目集成配置，含Flowable、Drools、Camel等
│  │  │                  ├─consumer  						#
│  │  │                  ├─controller                       #
│  │  │                  └─mapper    						#mybatis接口
│  │  └─resources                    						#
│  │      ├─db                                              #
│  │      │  └─changelog                                    #
│  │      ├─dmn                                             #决策表设计文件
│  │      ├─drools                                          #Drools规则文件
│  │      ├─flow                                            #流程定义设计文件
│  │      │  └─images                                       #流程定义相关图片信息
│  │      └─mybatis                                         #mybatis相关xml
│  │          └─mapper                                      #
│  └─test                                                   #
│      └─java                                               #
│          └─cn                                             #
│              └─blnp                                       #
│                  └─net                                    #
│                      └─flowable                           #
│                          ├─api                            #Flowable 基础API演示
│                          │  ├─history                     #历史模块API
│                          │  ├─identity                    #身份管理API
│                          │  ├─manager                     #管理服务API
│                          │  ├─repository                  #存储服务API
│                          │  ├─runtime                     #运行时服务API
│                          │  ├─server                      #工作流引擎服务API
│                          │  └─task                        #任务服务API
│                          ├─demo                           #
│                          ├─event                          #Flowable 事件案例模块
│                          │  ├─base                        #流程引擎事件概述与事项
│                          │  │  ├─message                  #消息事件
│                          │  │  ├─other                    #取消事件、终止事件、补偿事件
│                          │  │  ├─signal                   #信号事件
│                          │  │  └─timer                    #定时事件
│                          │  ├─bound                       #边界事件综合案例
│                          │  │  ├─cancel                   #边界取消事件
│                          │  │  ├─compensation             #边界补偿事件
│                          │  │  ├─conditions               #条件边界事件
│                          │  │  ├─error                    #错误边界事件
│                          │  │  ├─message                  #消息边界事件
│                          │  │  ├─signal                   #信号边界事件
│                          │  │  ├─timer                    #定时器边界事件
│                          │  │  ├─upgrade                  #升级边界事件
│                          │  │  └─variables                #变量监听器边界事件
│                          │  ├─end                         #结束事件综合案例
│                          │  │  ├─cancel                   #取消结束事件
│                          │  │  ├─empty                    #空结束事件
│                          │  │  ├─error                    #错误结束事件
│                          │  │  ├─termination              #终止结束事件
│                          │  │  └─upgrade                  #升级结束事件
│                          │  ├─middle                      #中间事件综合案例
│                          │  │  ├─compensate               #补偿中间抛出事件
│                          │  │  ├─conditional              #条件中间捕获事件
│                          │  │  ├─empty                    #空中间抛出事件
│                          │  │  ├─message                  #消息中间捕获事件
│                          │  │  ├─signal                   #信号捕获和信号抛出中间事件
│                          │  │  ├─timer                    #定时器中间捕获事件
│                          │  │  ├─upgrade                  #升级中间抛出事件
│                          │  │  └─variable                 #变量监听器中间捕获事件
│                          │  └─start                       #开始事件综合案例
│                          │      ├─conditions              #条件开始事件
│                          │      ├─empty                   #空开始事件
│                          │      ├─error                   #错误开始事件
│                          │      ├─message                 #消息开始事件
│                          │      ├─signal                  #信号开始事件案例
│                          │      ├─timer                   #定时器开始事件
│                          │      ├─upgrade                 #升级开始事件
│                          │      └─variables               #变量监听开始事件
│                          ├─ext                            #扩展案例
│                          │  ├─activity                    #调用活动案例
│                          │  ├─child                       #子流程综合案例
│                          │  │  ├─event                    #事件子流程演示案例
│                          │  │  ├─inline                   #内嵌子流程
│                          │  │  └─transaction              #事务子流程
│                          │  └─pool                        #泳池与泳道的用法
│                          ├─identity                       #身份服务案例
│                          │  ├─group                       #用户组案例
│                          │  ├─relation                    #关联关系
│                          │  └─user                        #用户案例
│                          ├─listen                         #监听器综合案例
│                          │  ├─exec                        #执行监听器演示案例
│                          │  ├─global                      #全局事件监听器案例
│                          │  │  ├─events                   #全局事件演示
│                          │  │  └─log                      #日志监听器案例
│                          │  └─task                        #任务监听器案例
│                          │      └─listener                #
│                          ├─multiple                       #多实例综合案例
│                          │  ├─child                       #子流程多实例实战
│                          │  ├─service                     #服务任务多实例实战
│                          │  └─user                        #用户任务多实例实战
│                          ├─other                          #其它功能
│                          │  └─camel                       #Camel基本使用
│                          ├─process                        #流程部署知识点
│                          ├─task                           #流程任务综合应用案例
│                          │  ├─drools                      #Drools规则任务案例
│                          │  ├─ext                         #扩展任务案例
│                          │  │  ├─camel                    #Camel任务组合案例
│                          │  │  ├─decision                 #决策任务案例
│                          │  │  ├─http                     #Http任务案例
│                          │  │  ├─mail                     #邮件任务案例
│                          │  │  ├─shell                    #Shell任务案例
│                          │  │  ├─web                      #web service任务案例
│                          │  │  └─worker                   #外部工作者任务案例
│                          │  ├─manually                    #手动任务案例
│                          │  ├─receive                     #接收任务案例
│                          │  ├─script                      #脚本任务案例
│                          │  ├─service                     #服务任务案例
│                          │  │  ├─error                    #
│                          │  │  ├─execute                  #
│                          │  │  ├─introduce                #
│                          │  │  ├─property                 #
│                          │  │  └─server                   #
│                          │  └─user                        #用户任务案例
│                          └─transfer                       #顺序流与网关
│                              ├─gateway                    #网关
│                              │  ├─event                   #事件网关
│                              │  ├─exclusive               #排他网关
│                              │  ├─inclusive               #包容网格
│                              │  └─parallel                #并行网关
│                              └─sequence                   #顺序流
│                                  ├─condition              #
│                                  ├─defaults               #
│                                  └─standard               #

部分案例举例

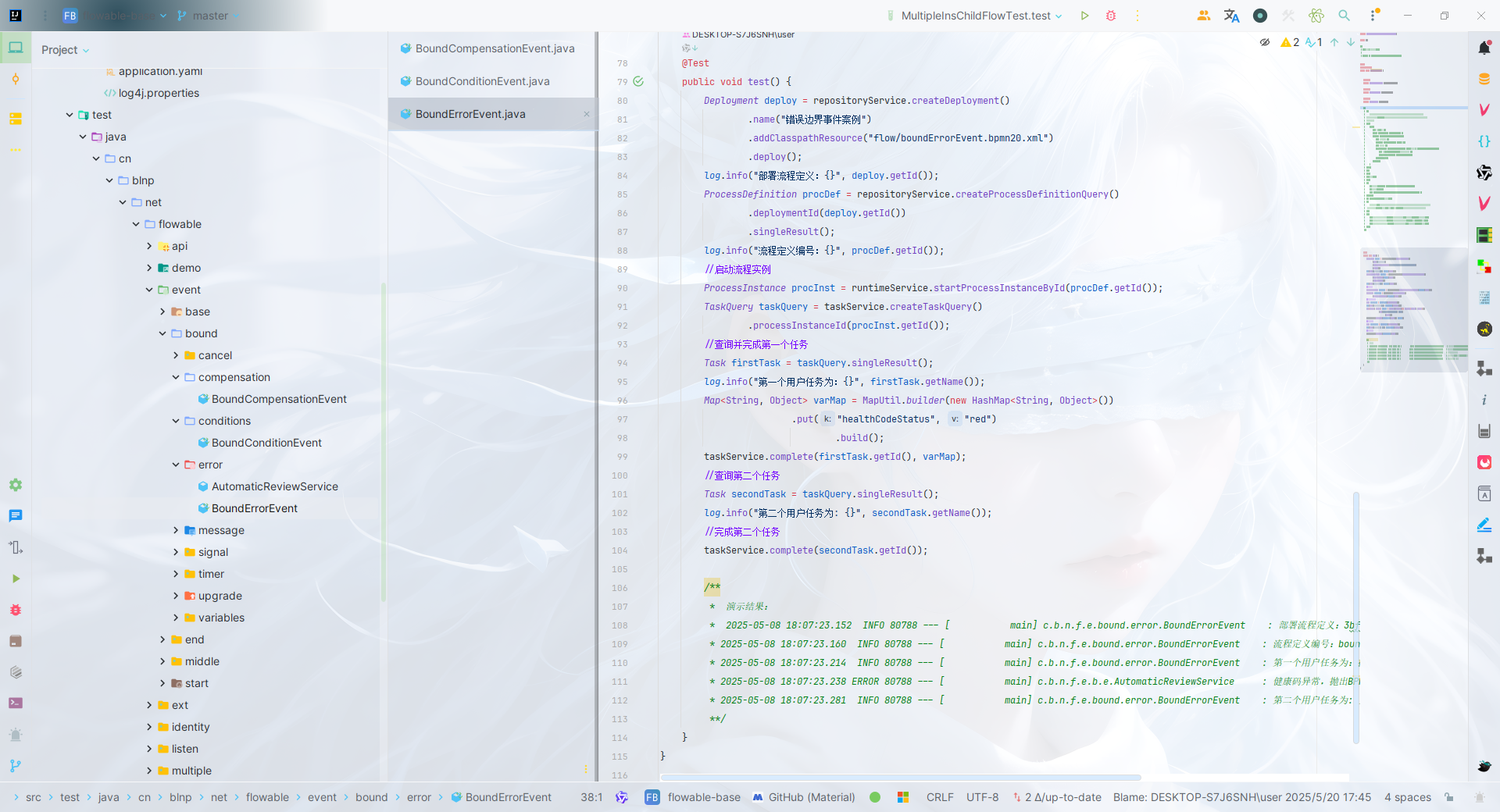

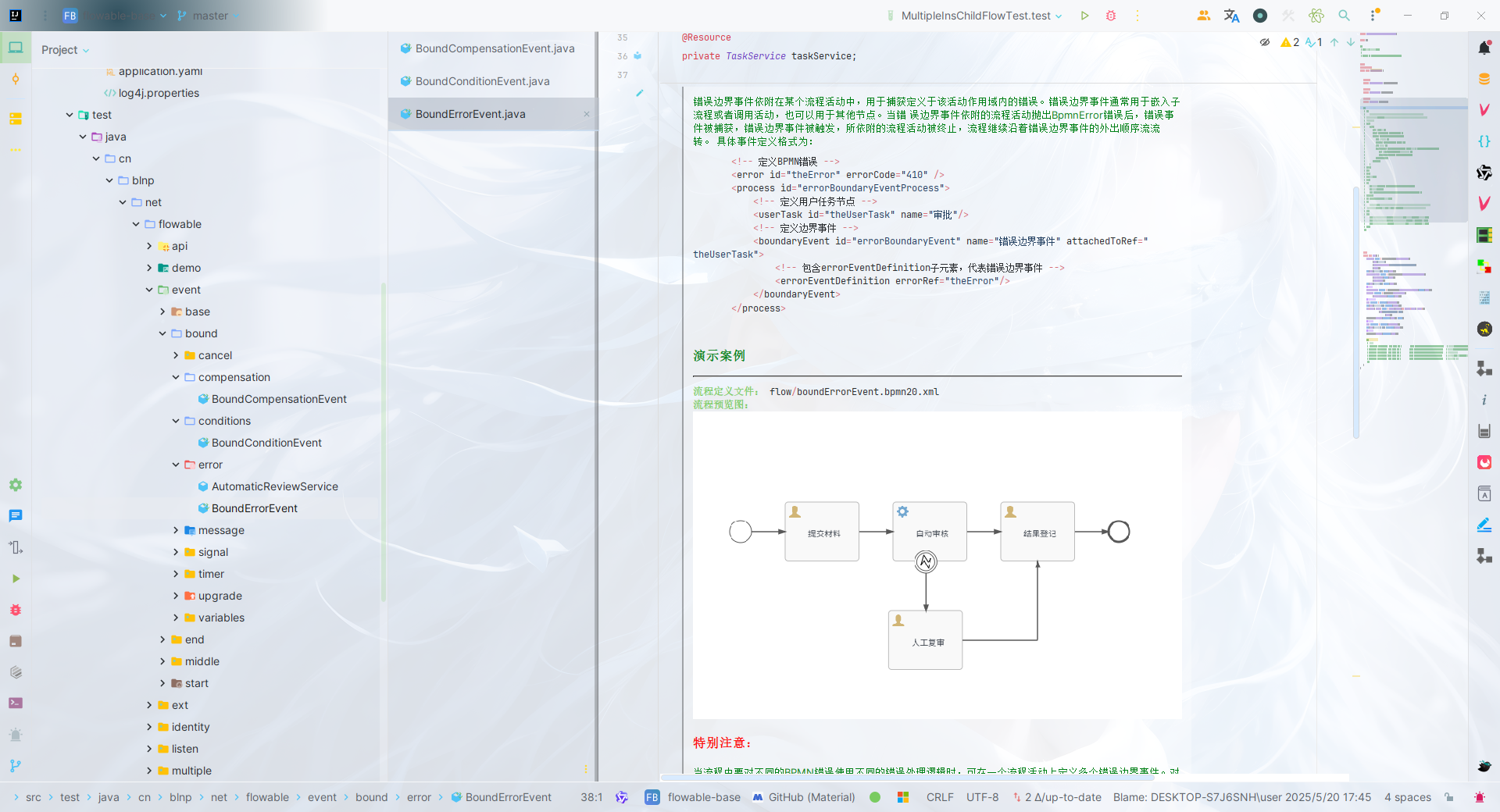

错误边界事件演示

在这里插入图片描述
在这里插入图片描述

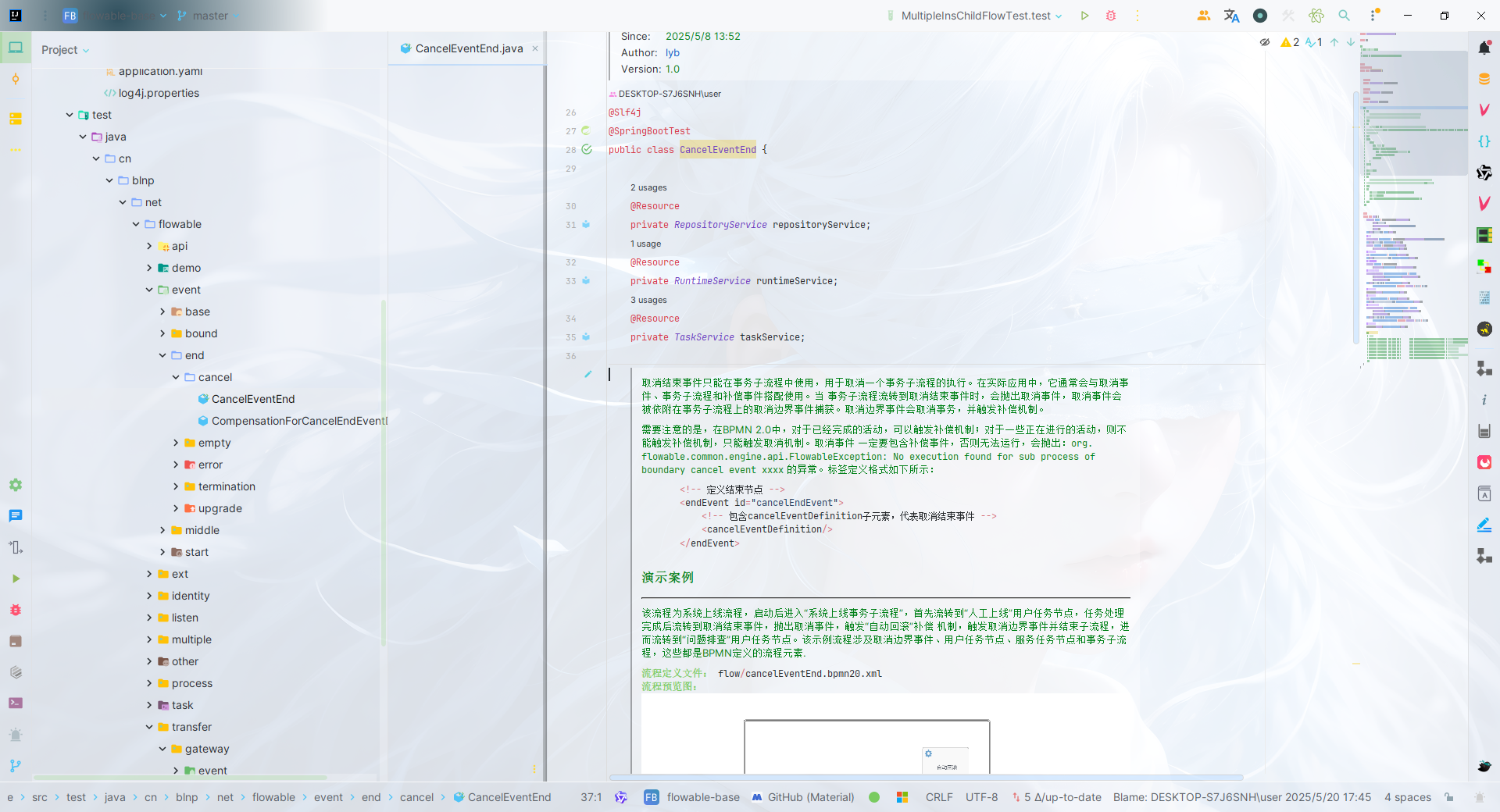

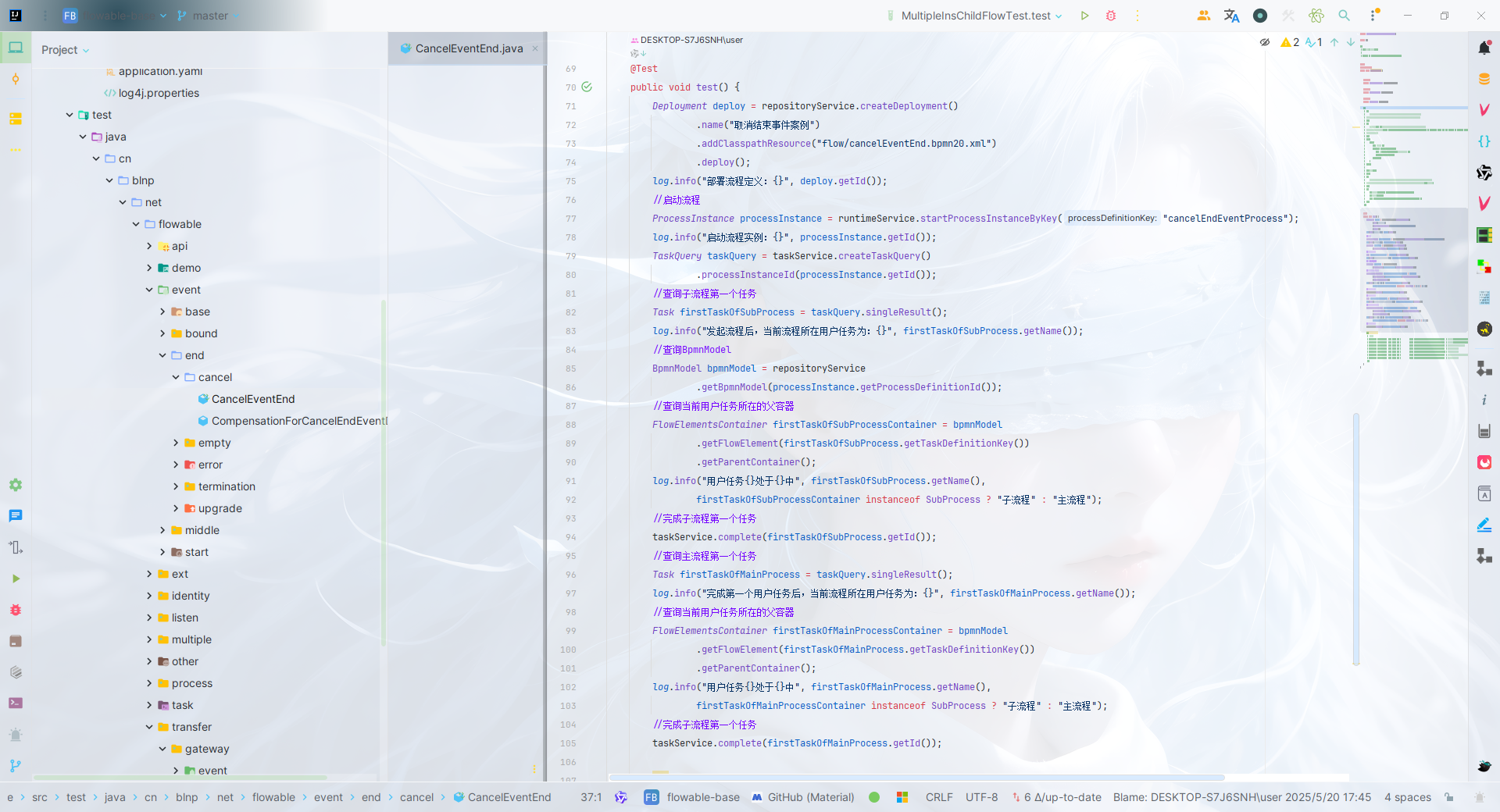

取消结束事件演示

在这里插入图片描述

在这里插入图片描述

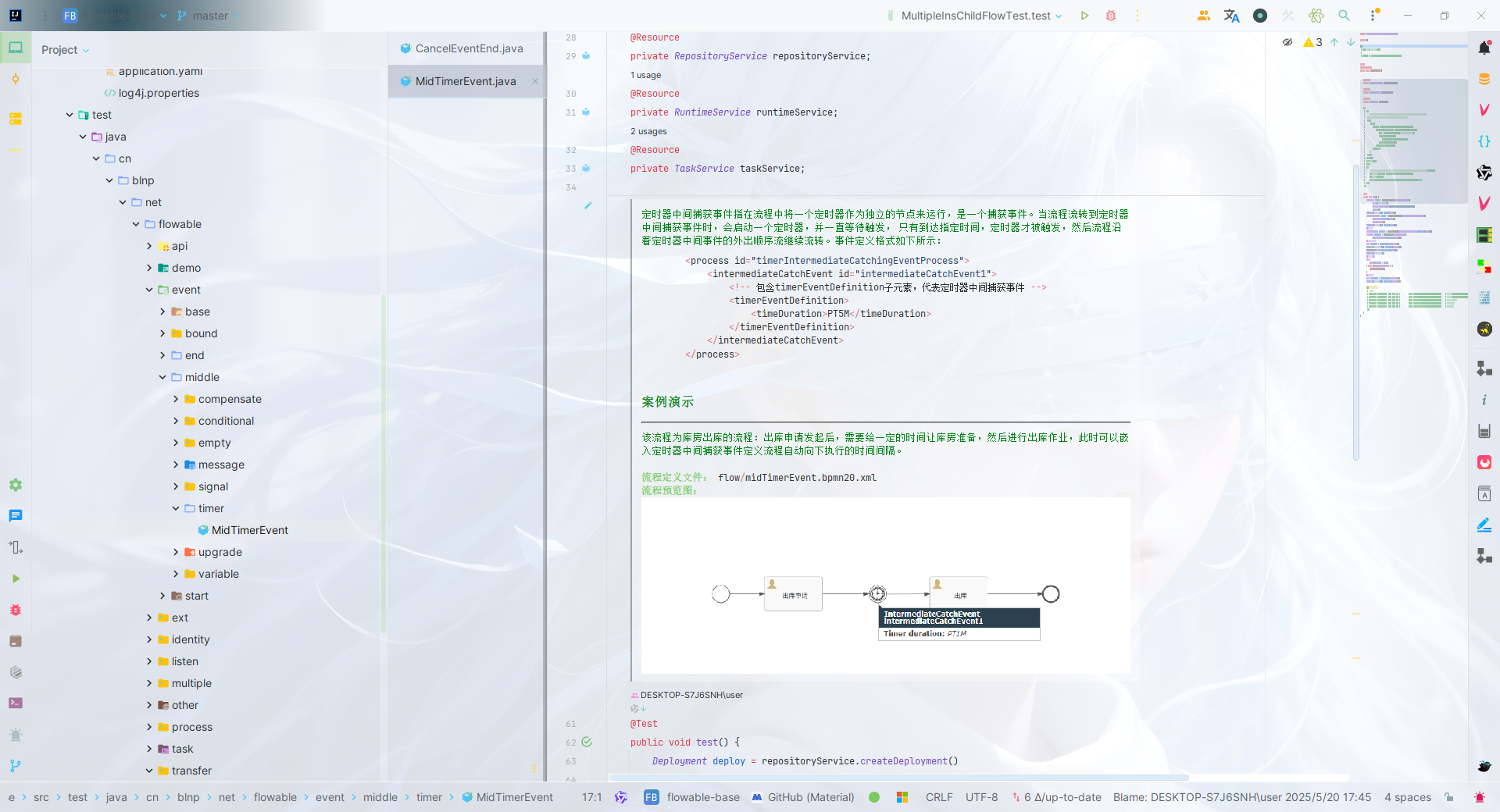

定时器中间捕获事件演示

在这里插入图片描述
在这里插入图片描述

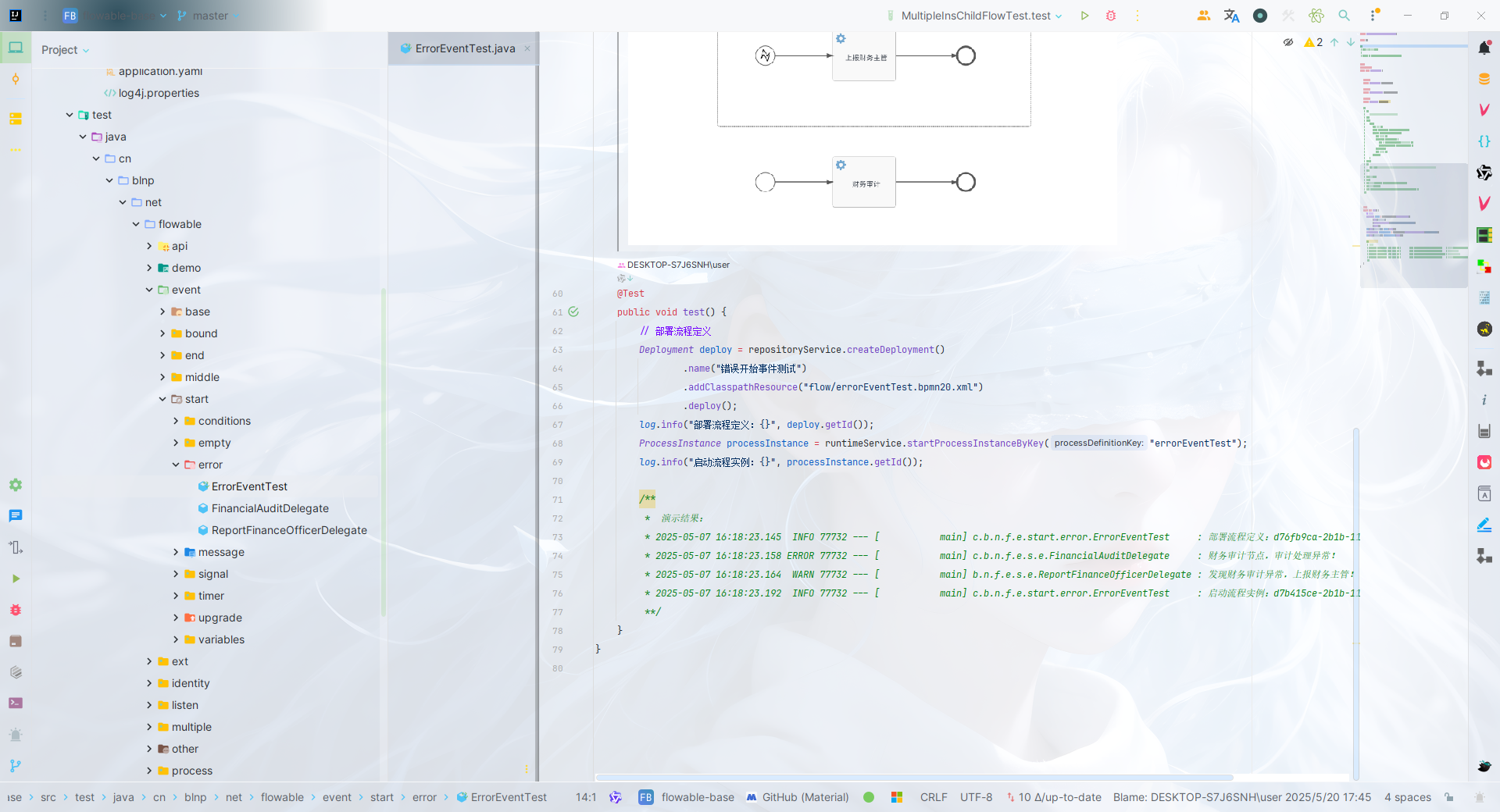

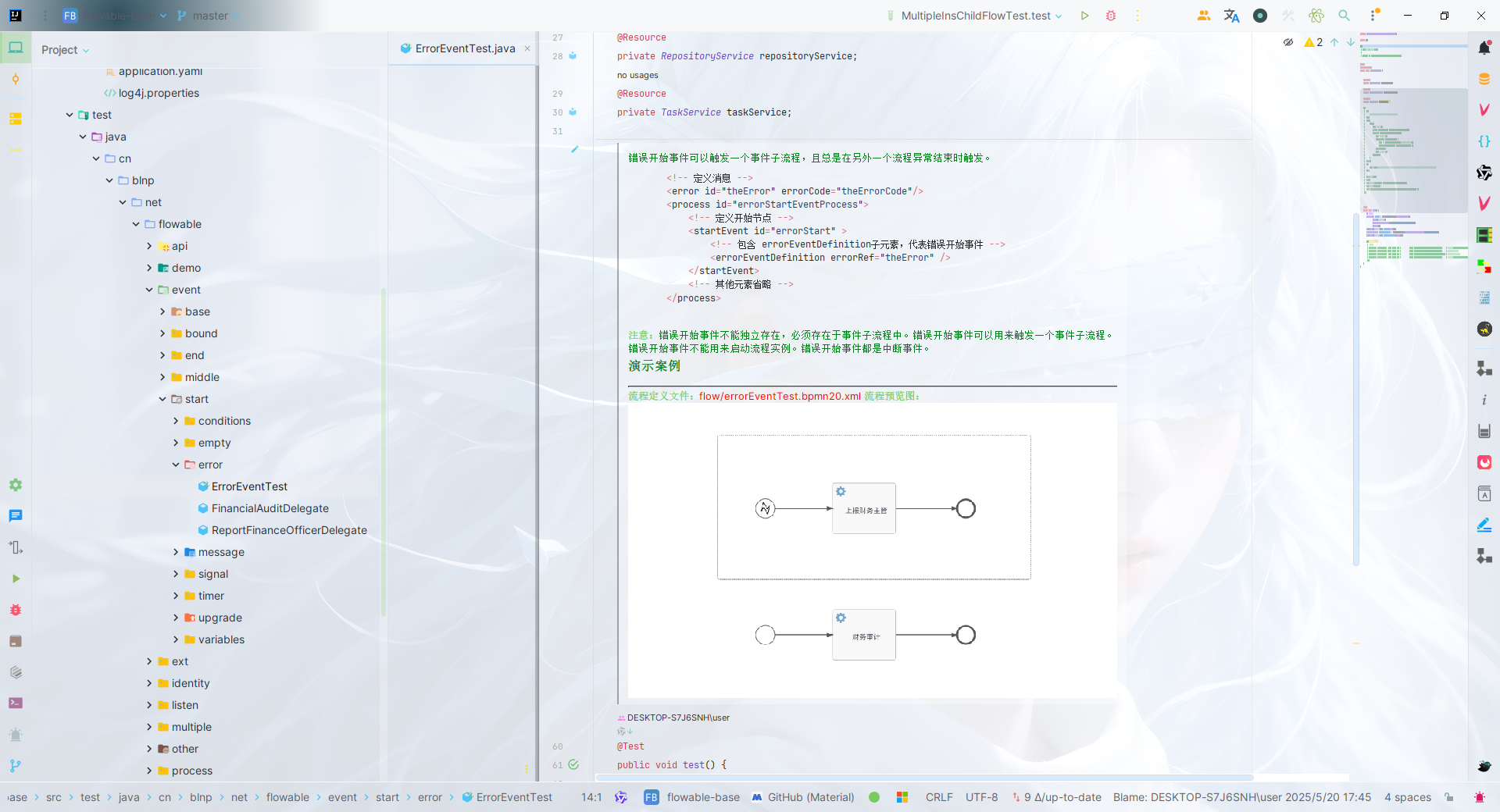

错误开始事件

在这里插入图片描述
在这里插入图片描述

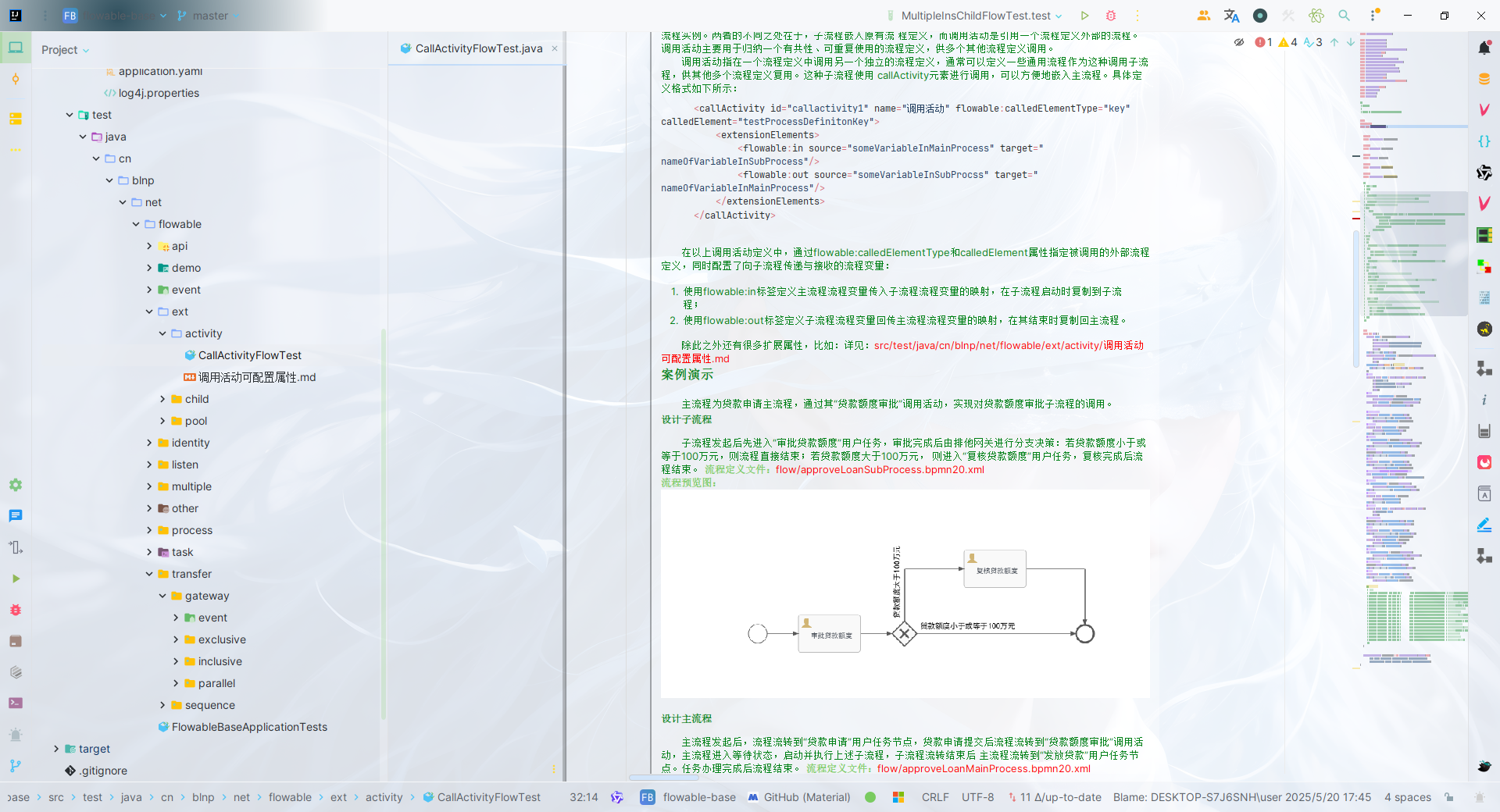

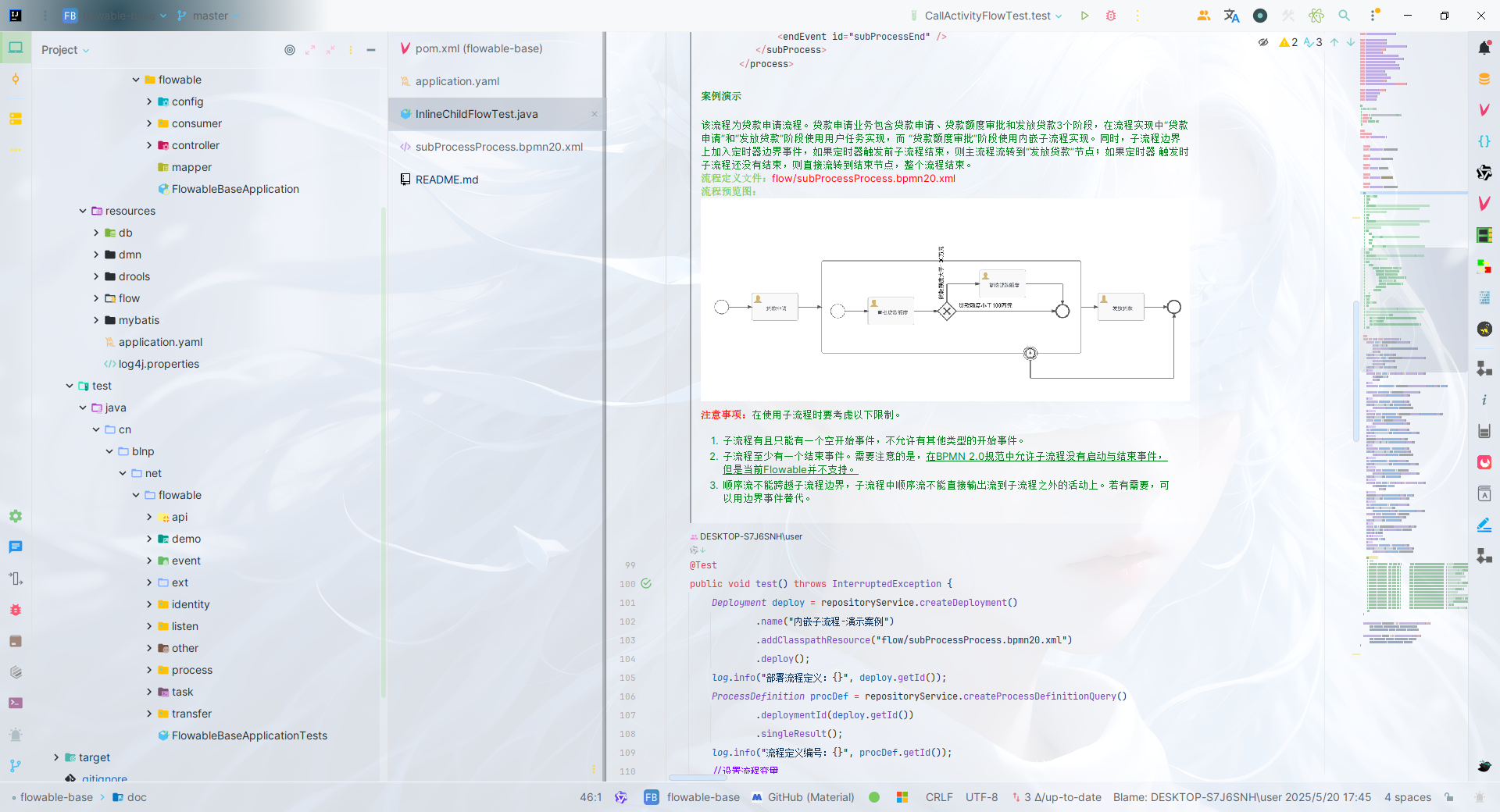

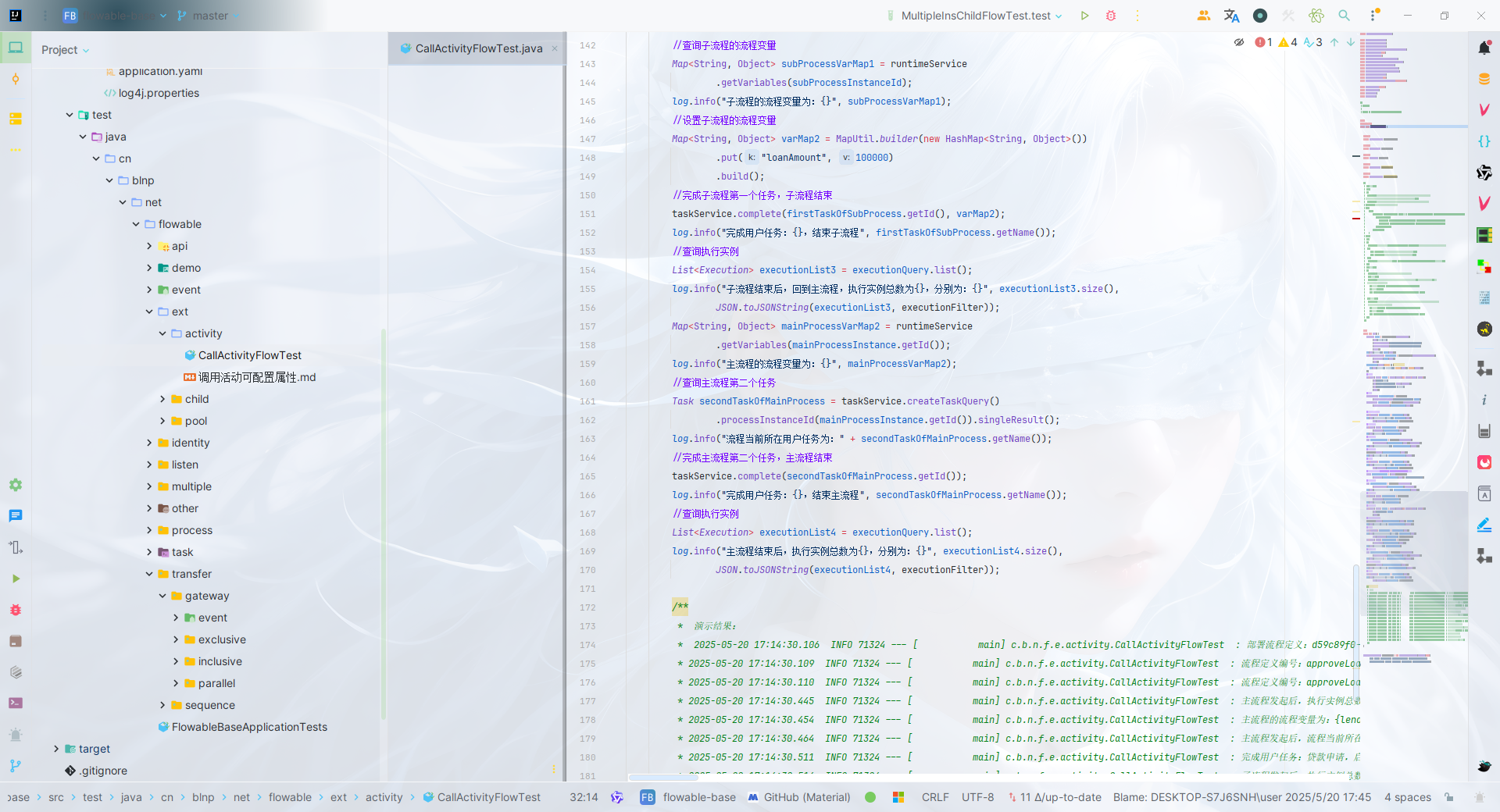

调用子流程演示

在这里插入图片描述
在这里插入图片描述

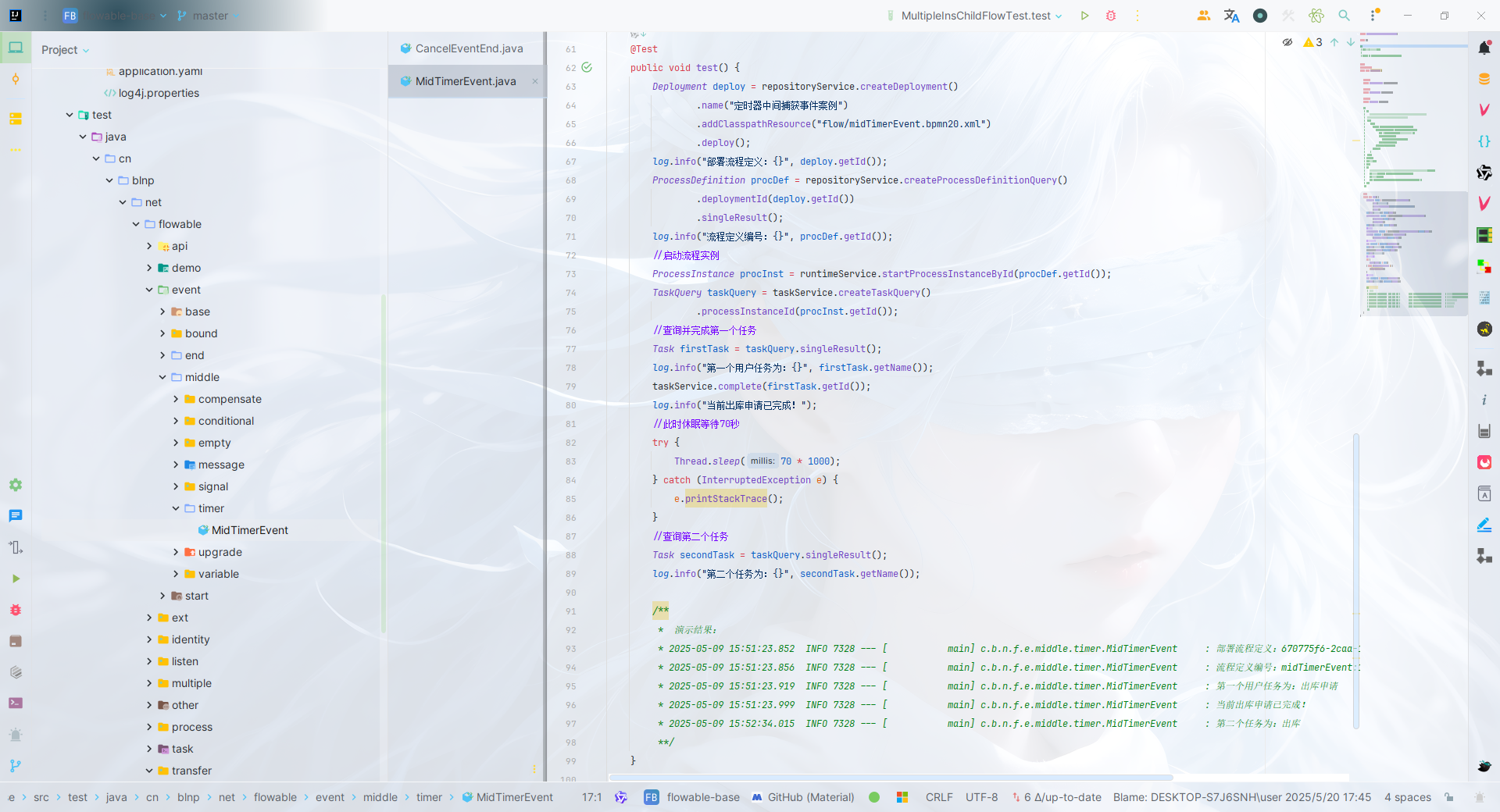

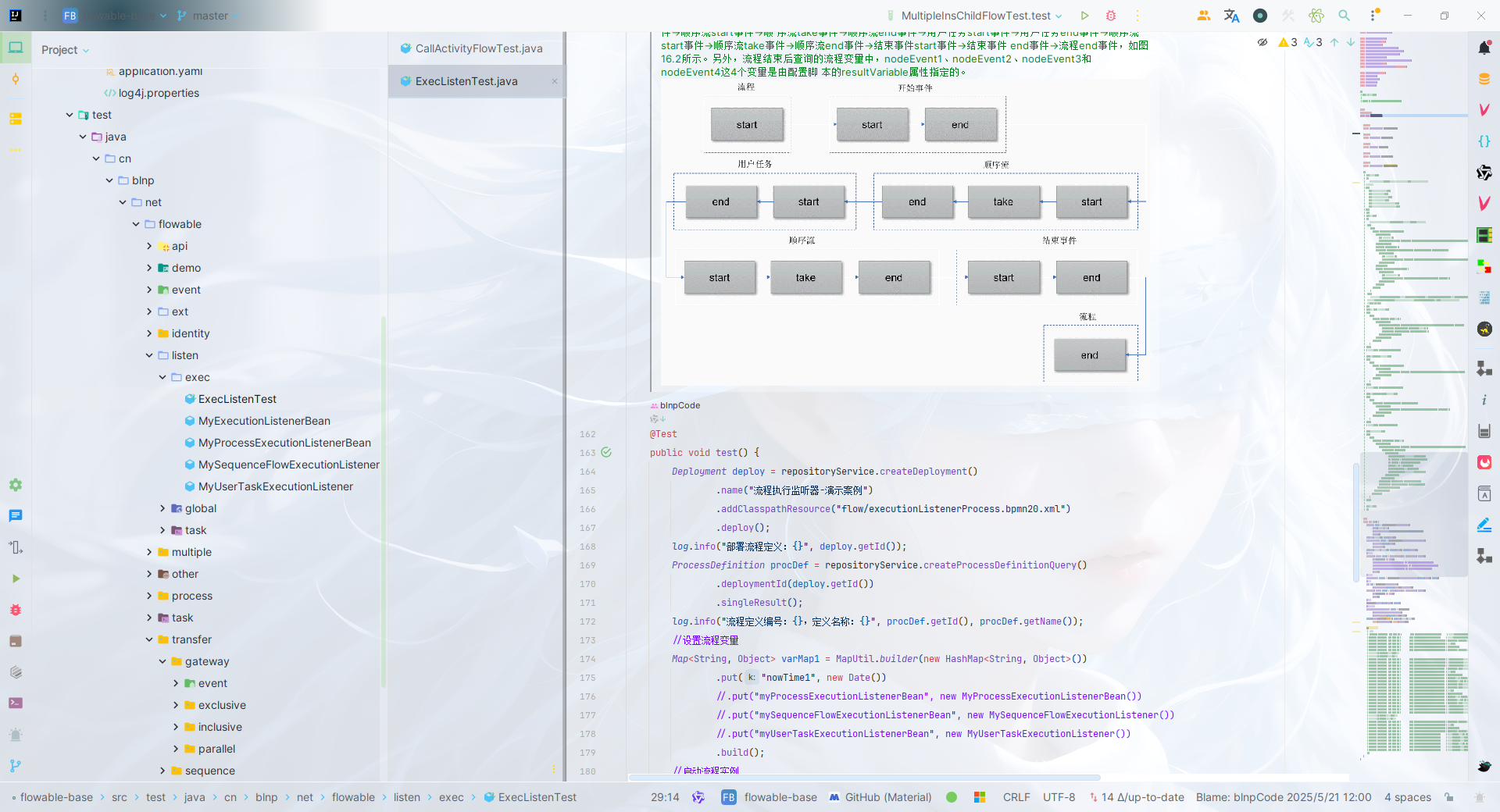

执行监听器案例

在这里插入图片描述
在这里插入图片描述

更多详见单元测试用例代码！

截图预览

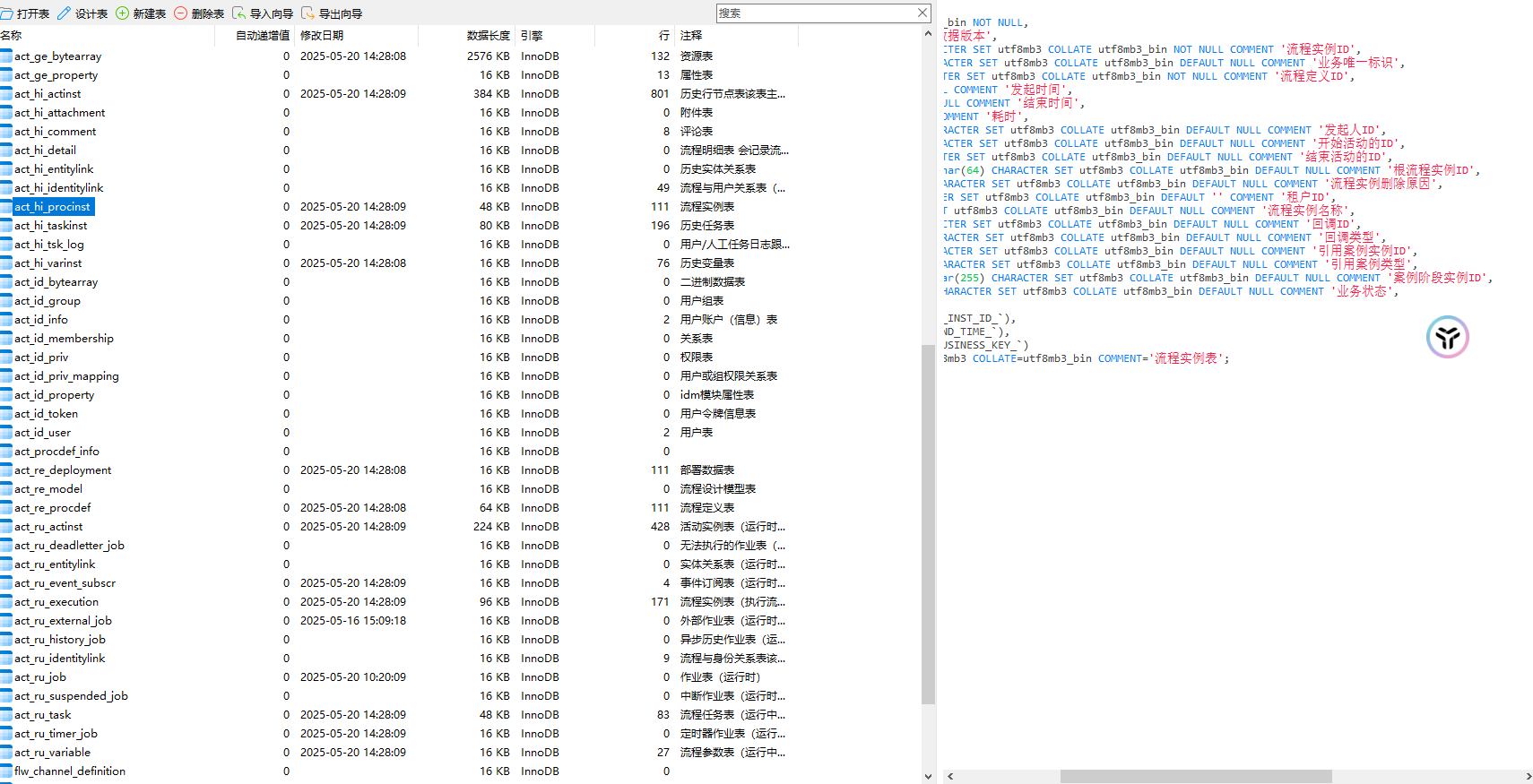

数据库
在这里插入图片描述

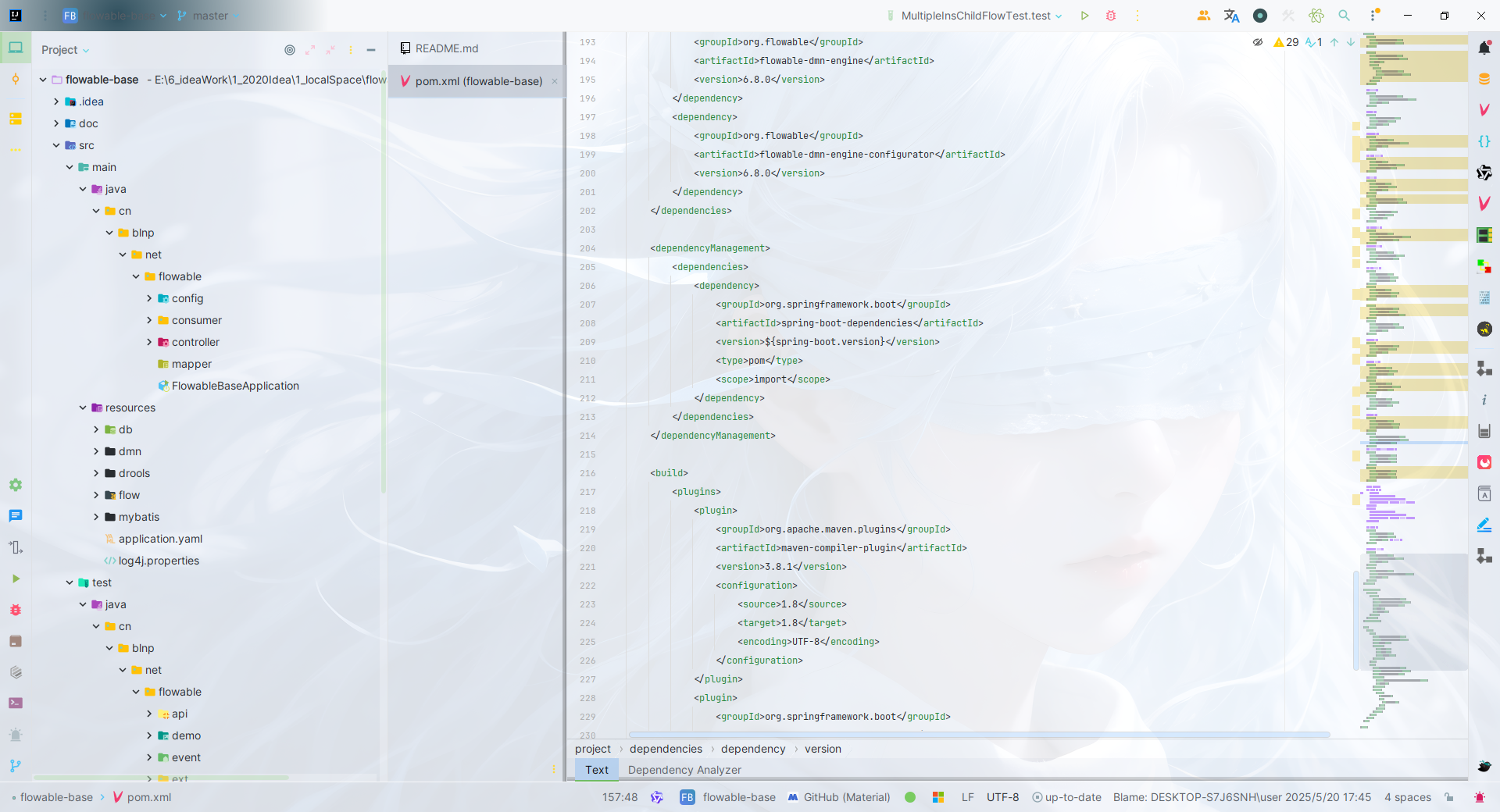

工程预览
在这里插入图片描述

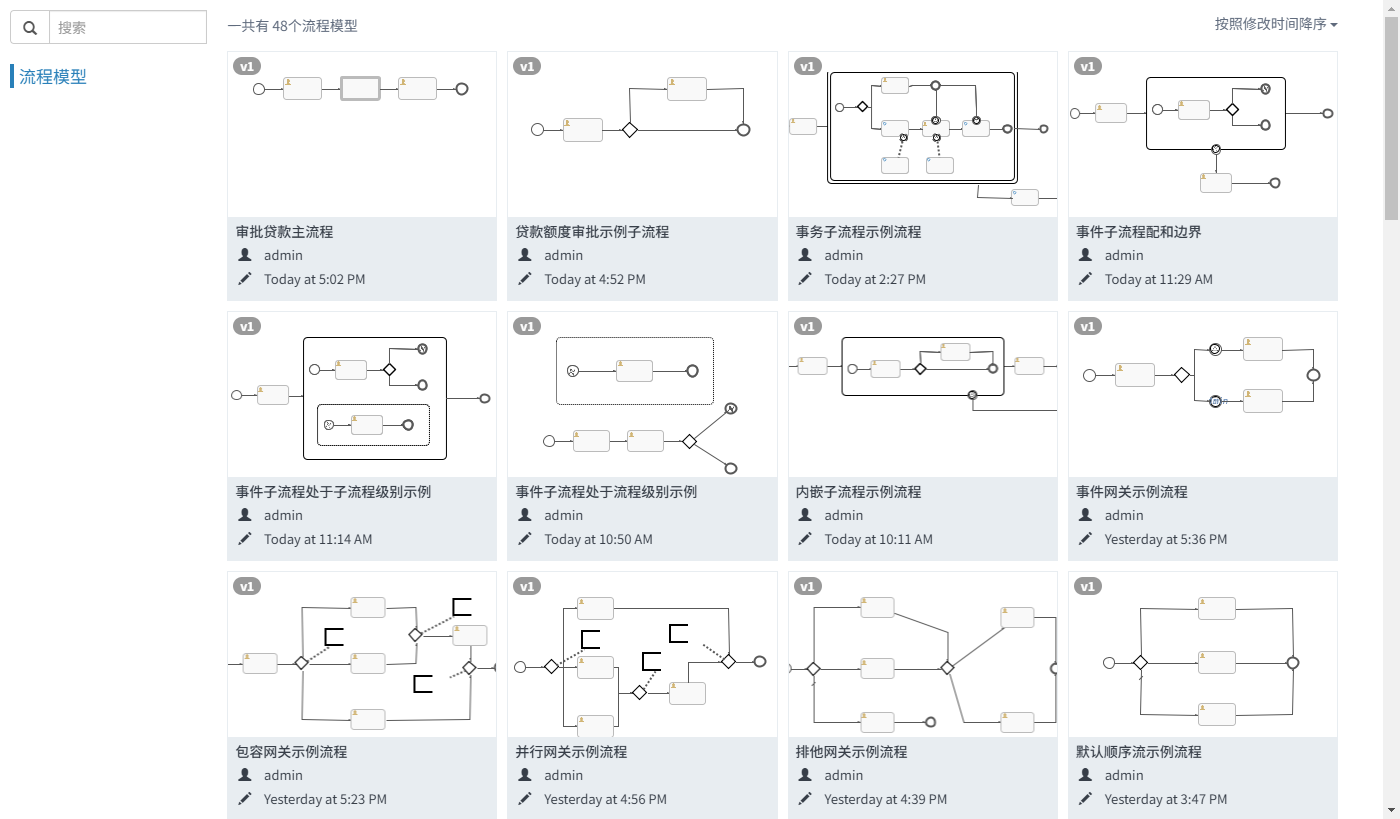

流程模型

在这里插入图片描述

源代码

详见：码云

技术交流

有任何技术问题，欢迎一起加群交流探讨！

在这里插入图片描述

Flowable与Ruoyi-Flowable
m0_60681411的博客
11-18 1987
本文以手动+程序实践的形式介绍了Flowable的相关配置和操作，以及Ruoyi-Flowable的相关服务及说明。
flowable+springboot的使用
LC的博客
05-27 7789
文章目录一、认识Flowable1.1 flowable业务概念1.2 类结构 & API说明4.1.1 FormService4.1.2 RepositiryService4.1.3 RuntimeService4.1.4 HistoryService4.1.5 TaskService4.1.6 ManagementService4.1.7 IdentityService4.1.8 DynamicBpmnService1.3 通用业务流程1.4 表说明二、BPMN的使用2.1 事件(任务节点)图标
flowable demo
05-22
开发工具：idea,环境：jdk、maven、rocketmq,技术：spring boot + flowable 实现简单的工作流程，希望能有所帮助。
Flowable介绍及使用示例
记录并分享一些日常工作和学习笔记
10-17 2875
Flowable是一个开源的用于处理和管理业务流程的框架。它提供了一个用于建模、执行和监控业务流程的平台。Flowable支持BPMN 2.0规范，提供了基于流程引擎的各种功能，包括流程定义、流程实例、任务、事件等。
flowable一个简单的例子
baicu7502的博客
06-28 343
holiday-request.bpmn20.xml： <?xml version="1.0" encoding="UTF-8"?> <definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/...
Flowable-多实例
liuwenjun05101的博客
08-08 5102
BPMN 中的多实例活动是实现循环的方式之一。虽然循环总是可以通过活动连接网关将后续顺序流指向自己或前面的活动来实现，但是多实例活动是可以在某些情况下实现起来更简单。如果想让某些特定的活动重复执行多次，我们可以将该活动设置为多实例，让其按照配置来执行相应的次数。
flowable 执行监听器的触发顺序
最新发布
05-16
### Flowable 执行监听器的触发顺序 在 Flowable 中，执行监听器...接着可以通过 XML 文件指定此类作为回调函数的一部分实现自动化管理功能扩展需求满足定制化开发目标达成一致效果呈现出来即可达到预期目的。 ---
Flowable流程引擎与微服务架构整合
# 第一章：Flowable流程引擎简介 ...它还提供了灵活的API，可用于与其他系统集成，同时具有分布式事务管理、并行处理、工作人员任务列表和实时报告等功能。 ## 1.2 Flowable流程引擎的特点与优势 - **轻量级*
提高开发效率：Flowable BPMN代码生成与自动化技巧
本文系统介绍了Flowable BPMN的理论与实践应用，旨在帮助读者快速掌握Flowable的环境配置、基础理论、流程设计、代码生成、自动化测试与维护以及社区动态。文章首先概述了Flowable BPMN的简介和环境搭建，然后深入...
flowableDemo
10-10
简单的流程实现，可以运行。开发环境是idea,用的工作流flowable6.2.1
flowable流程在线编辑项目
09-27
最新版flowable6.3.1流程在线编辑项目，war包形式，放置Tomcat的webapp下，自动部署安装。
JAVA工作流 FLOWABLE V6.2 官方文档 中文版
10-08
Aciviti 主创人员开发的 flowable。 JAVA工作流 FLOWABLE V6.2 官方文档 中文版
workflow-bpmn-modeler:项目本项目基于vue和bpmn.io@7.0，实现flowable的modeler模型设计器
03-19
工作流程bpmn-modeler :fire:本项目基于vue和bpmn.io@7.0 ，实现bpmn.io@7.0的建模器流程设计器 预览 在线演示 :backhand_index_pointing_right: 安装 # 安装 yarn add workflow-bpmn-modeler 使用说明（最简demo） < template> < div> < bpmn xss=removed xss=removed xss=removed xss=removed xss=removed xss=removed xss=removed> </ div> </ template> < script > i
Flowable综合案例一
weixin_44150993的博客
06-10 2863
Flowable综合案例一 1.创建一个Maven工程，导入相关依赖： <parent> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-parent</artifactId> <version>2.0.5.RELEASE</version> <
玩转 Flowable 流程实例
江南一点雨的专栏
09-26 4380
流程定义 ProcessDefinition 这个好说，其实就是我们。
Flowable-流程图标与流程演示
m0_51607909的博客
07-13 1688
至此，对于Flowable的基础操作和工作流程就演示完了，下面可以在代码中进行审批流程。快链：flowable-基础。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
