一、概述

官网地址：Open Source Business Automation | Activiti

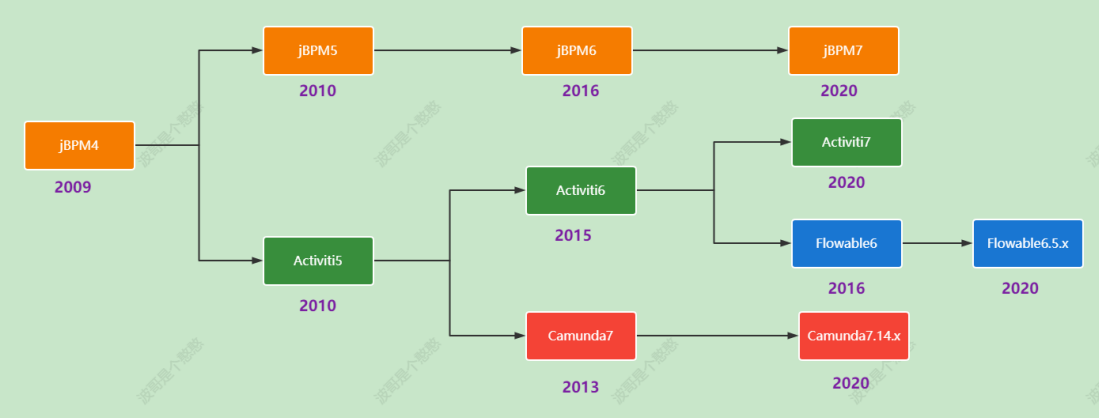

        Activiti由Alfresco软件开发，目前最高版本Activiti 7。是BPMN的一个基于java的软件实现，不过 Activiti  不仅仅包括BPMN，还有DMN决策表和CMMN Case管理引擎，并且有自己的用户管理、微服务API 等一系列功能，是一个服务平台。

二、入门案例

官方手册：Activiti 用户手册

1、 创建SpringBoot项目

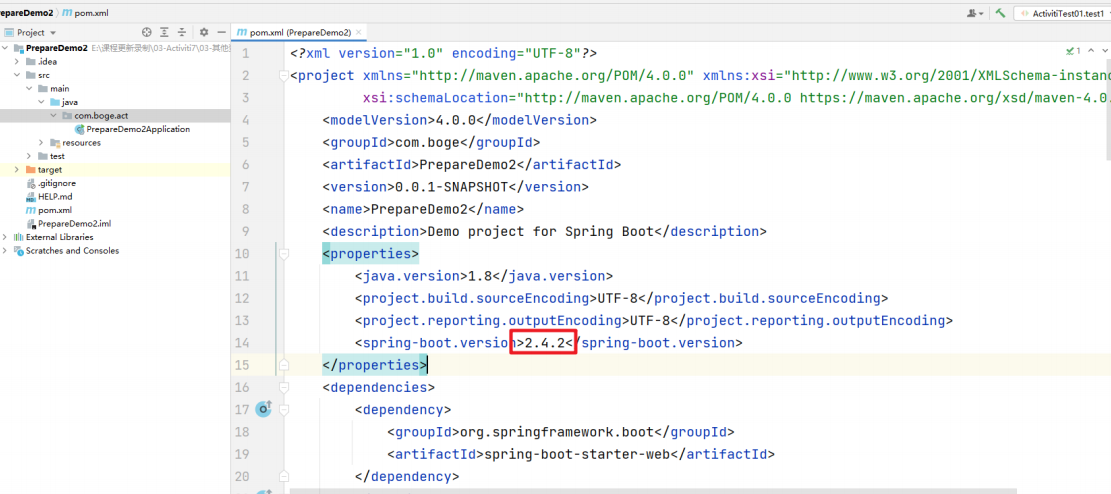

        创建一个普通的SpringBoot项目。指定版本为 2.4.2 即可。

        然后添加对应的依赖：Activiti7的依赖和MySQL的依赖。

<properties>
	<java.version>1.8</java.version>
	<project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
	<project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
	<spring-boot.version>2.4.2</spring-boot.version>
</properties>
<dependencies>
	<dependency>
		<groupId>org.springframework.boot</groupId>
		<artifactId>spring-boot-starter-web</artifactId>
	</dependency>
	<dependency>
		<groupId>mysql</groupId>
		<artifactId>mysql-connector-java</artifactId>
		<version>8.0.23</version>
	</dependency>
	<dependency>
		<groupId>org.springframework.boot</groupId>
		<artifactId>spring-boot-starter-test</artifactId>
		<scope>test</scope>
	</dependency>
	<dependency>
		<groupId>org.activiti</groupId>
		<artifactId>activiti-spring-boot-starter</artifactId>
		<version>7.0.0.GA</version>
	</dependency>
</dependencies>
<dependencyManagement>
	<dependencies>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-dependencies</artifactId>
			<version>${spring-boot.version}</version>
			<type>pom</type>
			<scope>import</scope>
		</dependency>
	</dependencies>
</dependencyManagement>
<build>
	<plugins>
		<plugin>
			<groupId>org.apache.maven.plugins</groupId>
			<artifactId>maven-compiler-plugin</artifactId>
			<version>3.8.1</version>
			<configuration>
				<source>1.8</source>
				<target>1.8</target>
				<encoding>UTF-8</encoding>
			</configuration>
		</plugin>
		<plugin>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-maven-plugin</artifactId>
			<version>${spring-boot.version}</version>
			<configuration>
				<mainClass>com.boge.act.PrepareDemo2Application</mainClass>
				<skip>true</skip>
			</configuration>
			<executions>
				<execution>
					<id>repackage</id>
					<goals>
						<goal>repackage</goal>
					</goals>
				</execution>
			</executions>
		</plugin>
	</plugins>
</build>

2、获取ProcessEngine

2.1、默认的方式

        在工作流引擎框架中， ProcessEngine 是一个非常核心的对象，我们需要首先解决这个对象的获取。获取方式很多。先来看最简单的一个基于 activiti.cfg.xml 的XML文件的配置方式。

@Test
public void test1() {
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    System.out.println(processEngine);
}

        通过 getDefaultProcessEngine 方法加载会默认的从classpath路径下加载 activiti.cfg.xml 配置文件。我们添加该文件。内容如下：

<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans.xsd">
	<bean id="processEngineConfiguration"
class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
		<property name="jdbcUrl"value="jdbc:mysql://localhost:3306/activiti7" />
		<property name="jdbcDriver"value="com.mysql.cj.jdbc.Driver" />
		<property name="jdbcUsername"value="root" />
		<property name="jdbcPassword"value="123456" />
		<property name="databaseSchemaUpdate"value="true" />
		<property name="asyncExecutorActivate"value="false" />
		<property name="mailServerHost"value="mail.my-corp.com" />
		<property name="mailServerPort"value="5025" />
	</bean>
</beans>

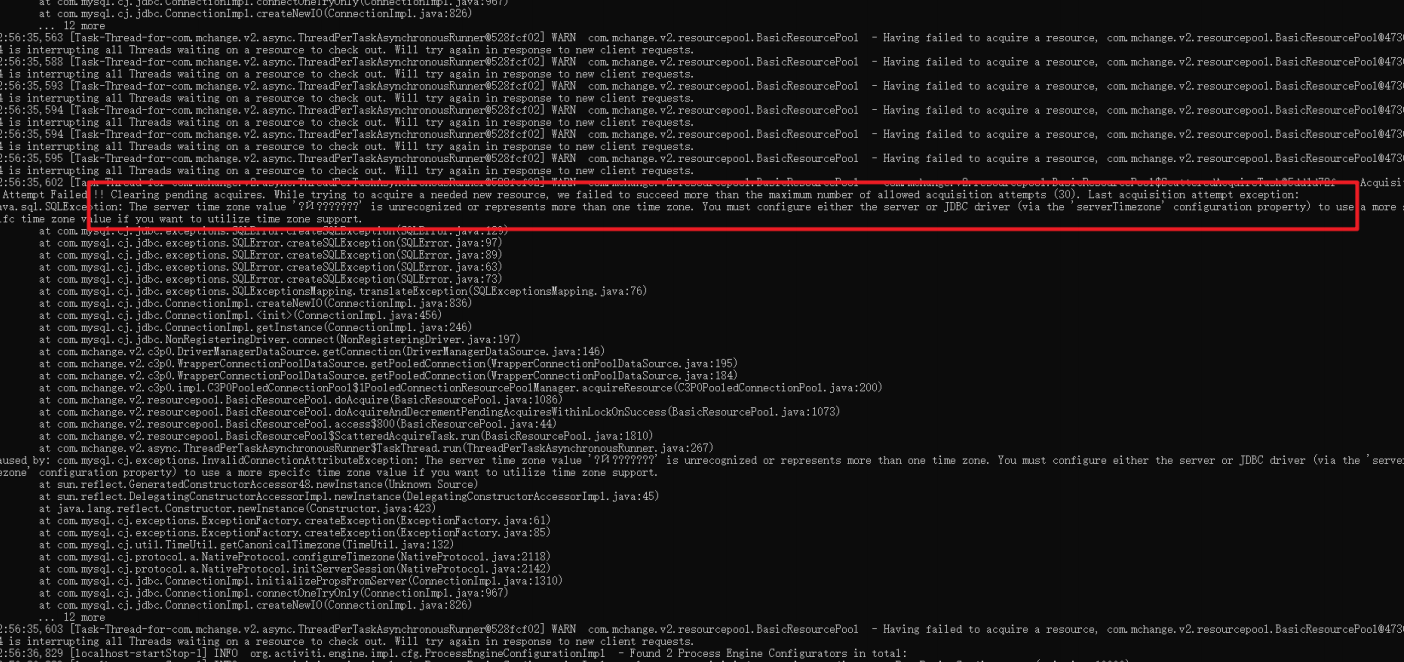

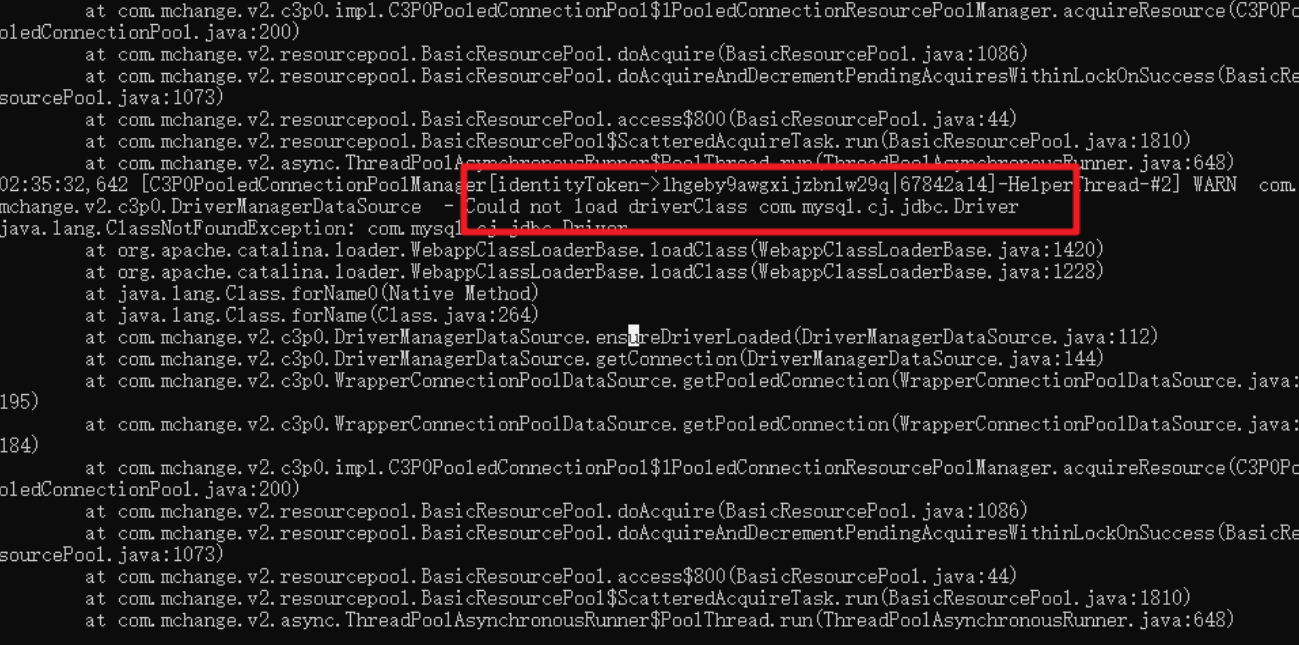

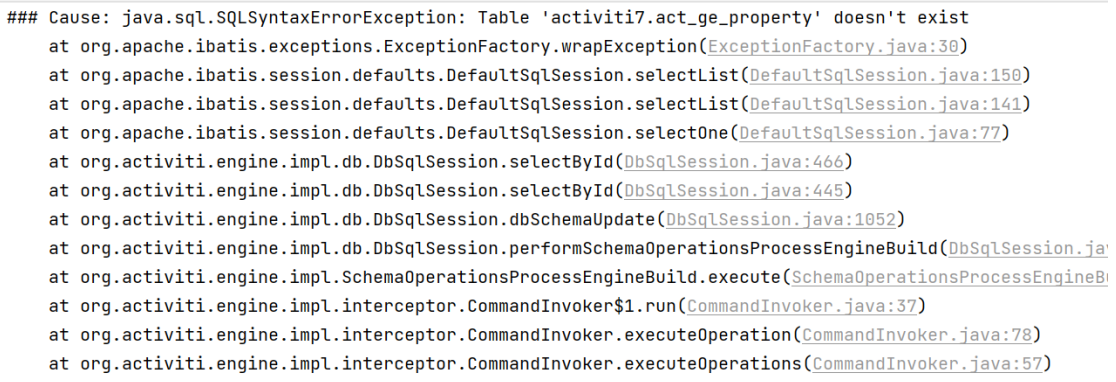

        然后我们就可以启动，但是出现了如下错误：

        出现这种情况只需要在mysql的连接字符串中添加上nullCatalogMeansCurrent=true，设置为只查当前连接的schema库即可。

<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans.xsd">
	<bean id="processEngineConfiguration"
class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
		<property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti7?
nullCatalogMeansCurrent=true" />
			<property name="jdbcDriver"value="com.mysql.cj.jdbc.Driver" />
			<property name="jdbcUsername"value="root" />
			<property name="jdbcPassword"value="123456" />
			<property name="databaseSchemaUpdate"value="true" />
			<property name="asyncExecutorActivate"value="false" />
			<property name="mailServerHost"value="mail.my-corp.com" />
			<property name="mailServerPort"value="5025" />
		</bean>
	</beans>

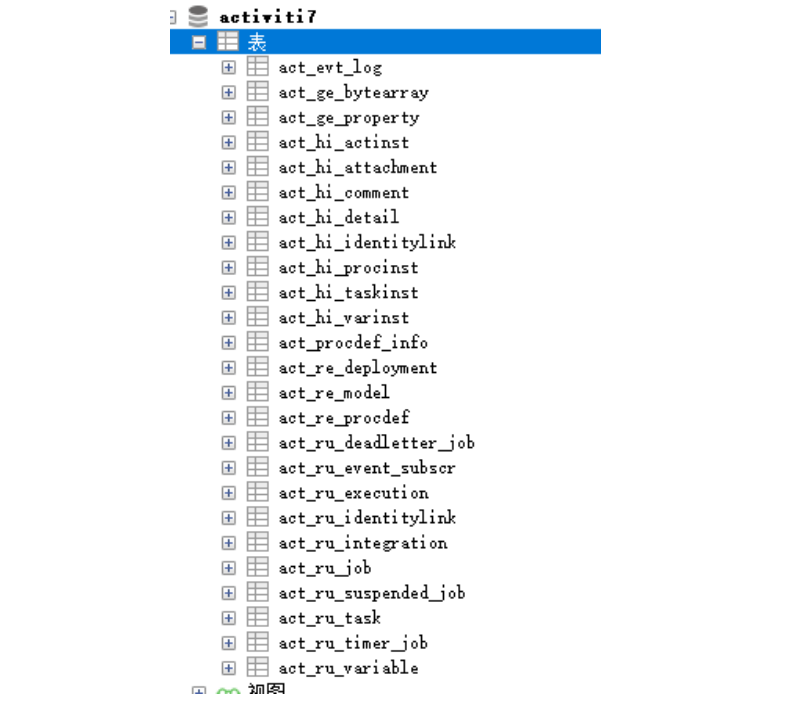

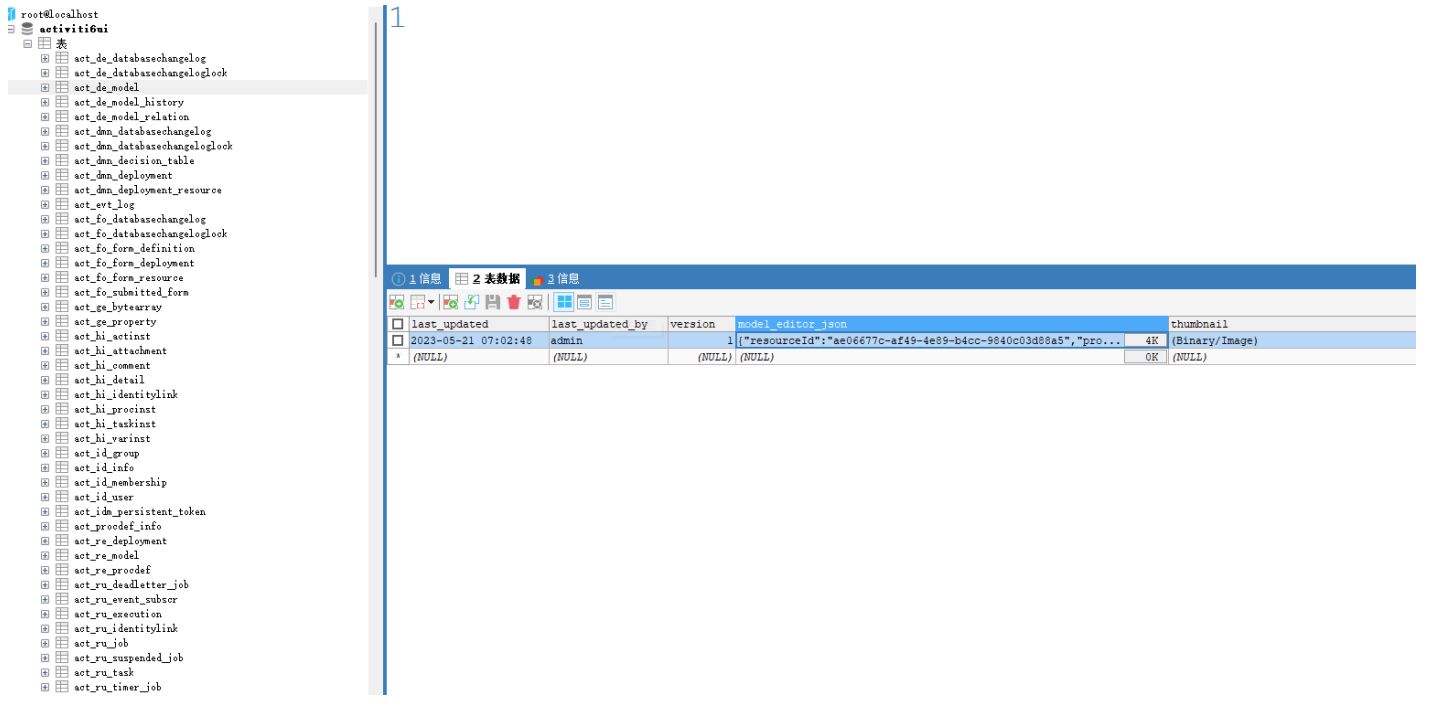

        然后执行程序正确。搞定。同时在数据库中创建了相关的表结构：

2.2、编程方式获取

        上面的配置文件的方式中的配置文件其实是一个Spring的配置文件，但是这并不意味着Activiti只能用于Spring环境。我们也可以通过编程的方式来使用配置文件，从而来构建ProcessEngineConfiguration对象，具体的实现如下：

@Test
public void test2() {
        ProcessEngine engine = ProcessEngineConfiguration
            .createStandaloneInMemProcessEngineConfiguration()
            .setJdbcUrl("jdbc:mysql://localhost:3306/activiti7?
                nullCatalogMeansCurrent = true ")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setJdbcPassword("123456")
                .setJdbcUsername("root")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE)
                .buildProcessEngine(); System.out.println(engine);
            }

相关属性说明：

        databaseSchemaUpdate：用于设置流程引擎启动关闭时使用的数据库表结构控制策略。

  • false (默认): 当引擎启动时，检查数据库表结构的版本是否匹配库文件版本。版本不匹配时抛出异常。
  • true : 构建引擎时，检查并在需要时更新表结构。表结构不存在则会创建
  • create-drop : 引擎创建时创建表结构，并在引擎关闭时删除表结构

2.3、表结构介绍

        在Activiti7中。我们启动服务会自动维护Activiti7需要使用到的相关的表结构。在这块我们需要有个大概的了解。首先是支持的数据库有：

Activiti数据库类型 示例 JDBC URL 备注
h2 jdbc:h2:tcp://localhost/activiti 默认配置的数据库
mysql jdbc:mysql://localhost:3306/activiti?autoReconnect=true 已使用mysqlconnectorjava数据库驱动测试
oracle jdbc:oracle:thin:@localhost:1521:xe
postgres jdbc:postgresql://localhost:5432/activiti
db2 jdbc:db2://localhost:50000/activiti
mssql jdbc:sqlserver://localhost:1433;databaseName=activiti (jdbc.driver=com.microsoft.sqlserver.jdbc.SQLServerDriver) OR jdbc:jtds:sqlserver://localhost:1433/activiti (jdbc.driver=net.sourceforge.jtds.jdbc.Driver) 已使用 Microsoft JDBC Driver 4.0 (sqljdb

        Activiti的所有数据库表都以ACT_开头。第二部分是说明表用途的两字符标示符。服务API的命名也大略符合这个规则。

  • ACT_RE_*: RE 代表 repository 。带有这个前缀的表包含“静态”信息，例如流程定义与流程资源（图片、规则等）。
  • ACT_RU_*: RU 代表 runtime 。这些表存储运行时信息，例如流程实例（process instance）、用户任务（user task）、变量（variable）、作业（job）等。Activiti只在流程实例运行中保存运行时数据，并在流程实例结束时删除记录。这样保证运行时表小和快。
  • ACT_ID_*: ID 代表 identity 。这些表包含身份信息，例如用户、组等。
  • ACT_HI_*: HI 代表 history 。这些表存储历史数据，例如已完成的流程实例、变量、任务等
  • ACT_GE_*: 通用数据。用于不同场景下

3、在线流程设计器

        接下来我们通过官方提供的流程设计器来实现一个简单流程的设计。然后完成相关的部署和流程整体操作。官网下载地址：下载下来后解压缩。

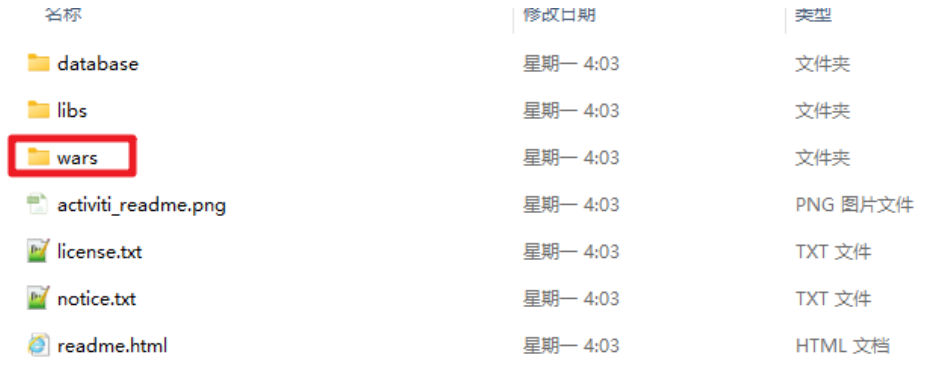

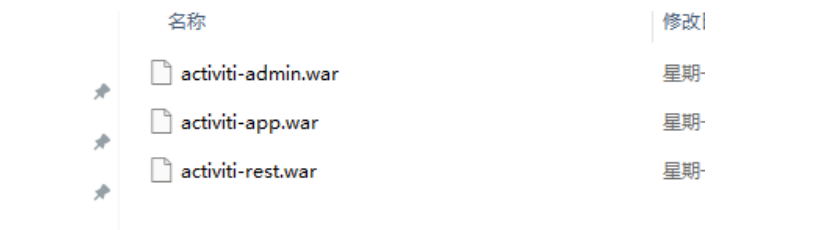

        进入到wars中。提供的有Activiti-app.war

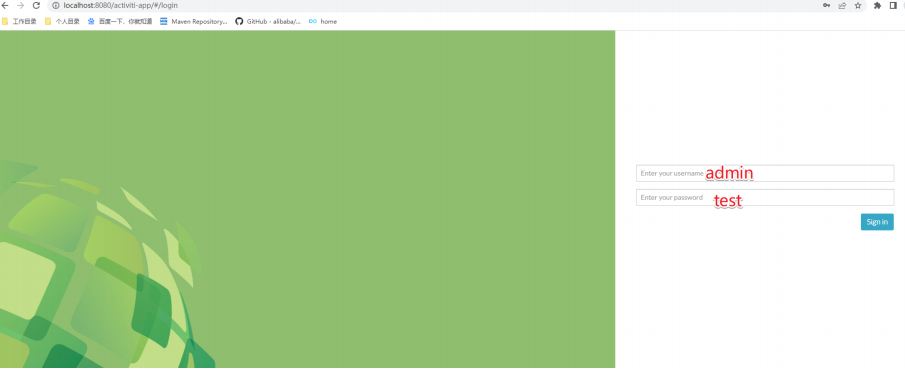

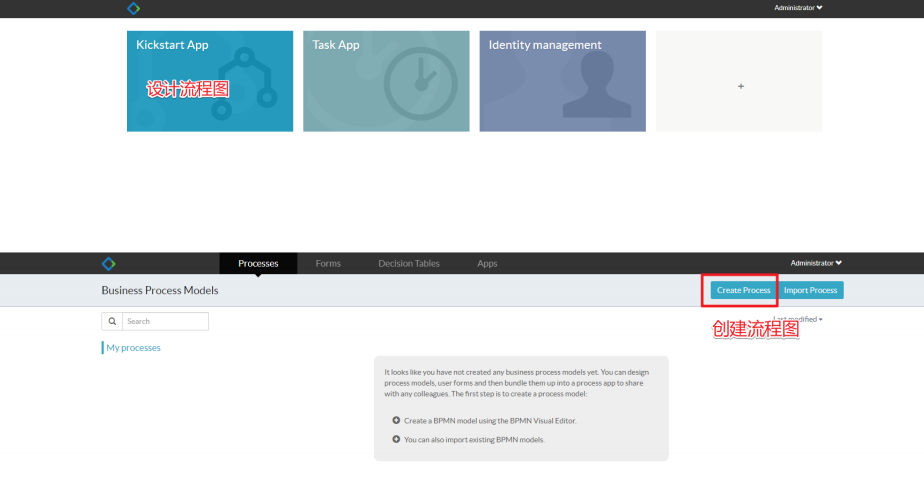

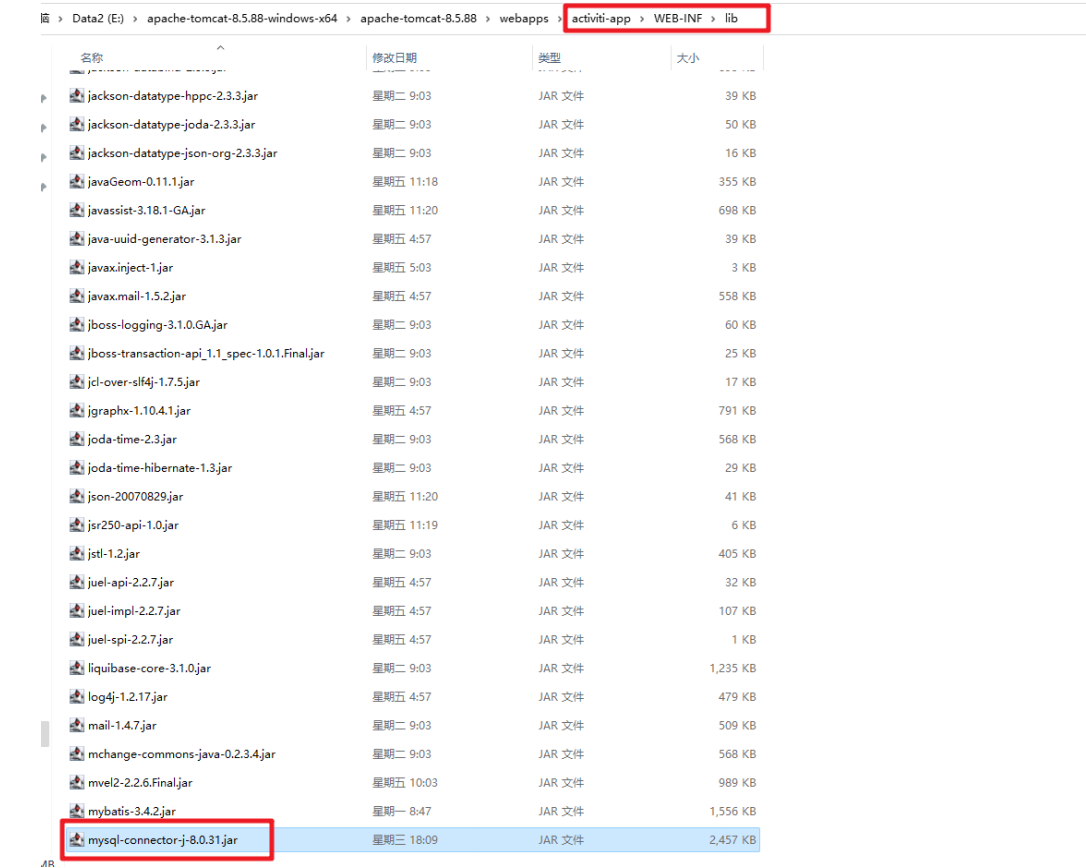

        把这war包拷贝到Tomcat服务器中即可。注意Tomcat的版本不要高于8.5，然后Tomcat服务。访问 http://localhost:8080/activiti-app 即可。登录的账号密码是 admin test

        点击create process 弹出窗口。录入相关的流程定义信息：

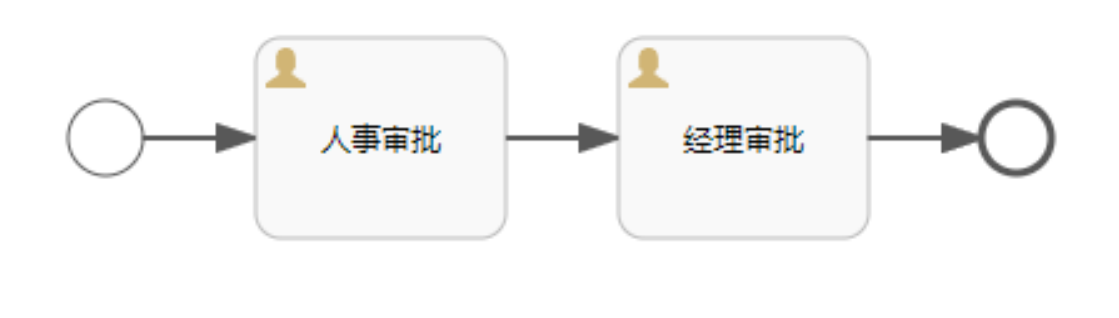

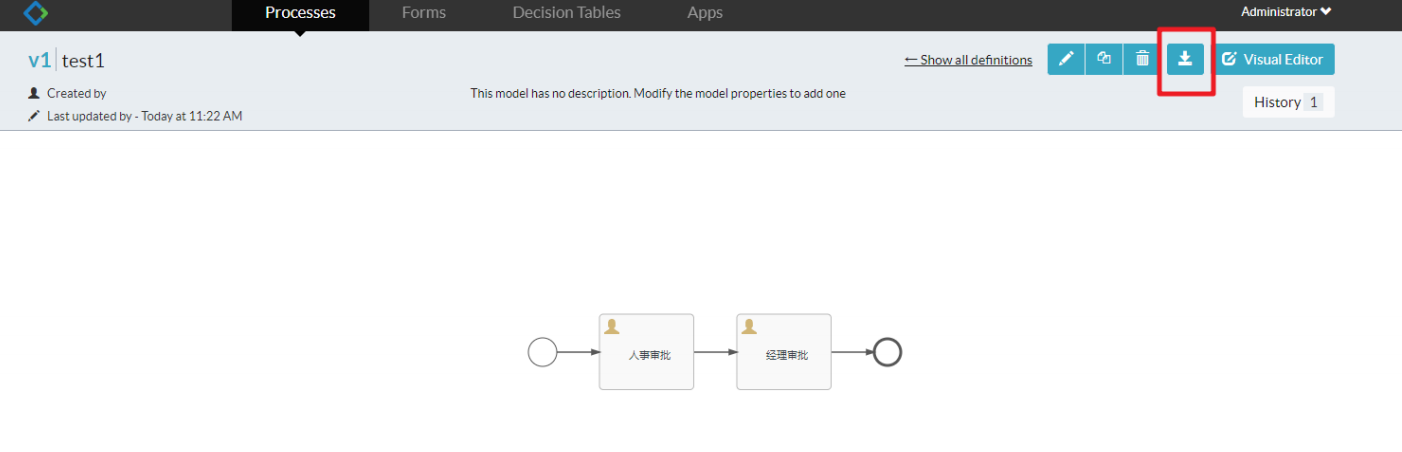

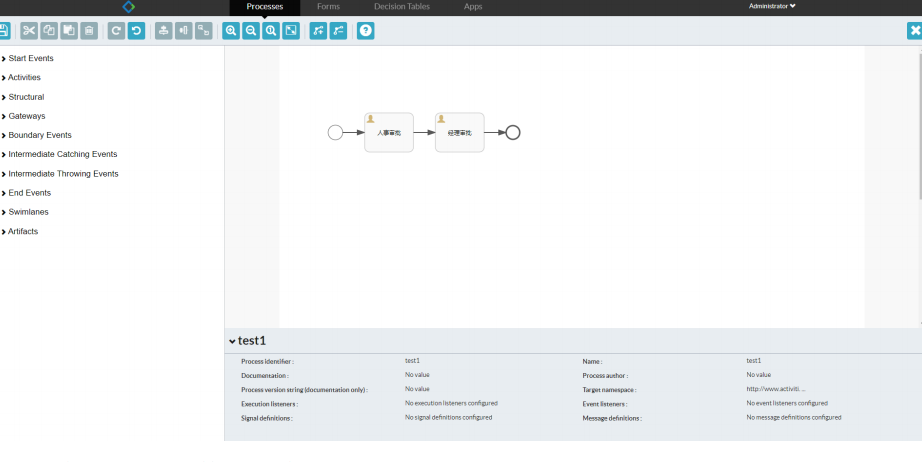

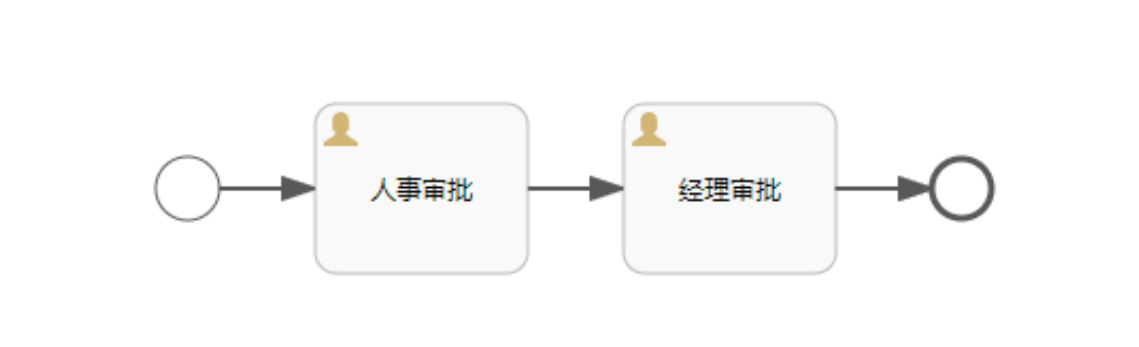

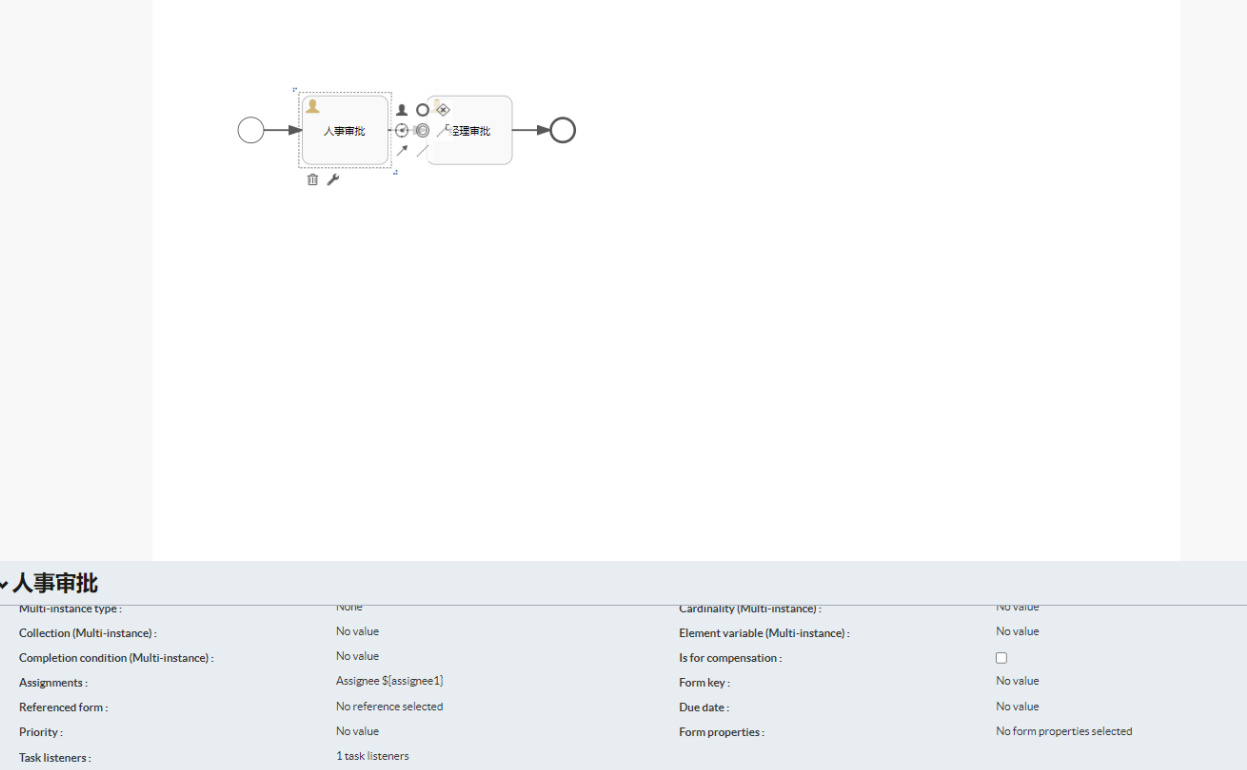

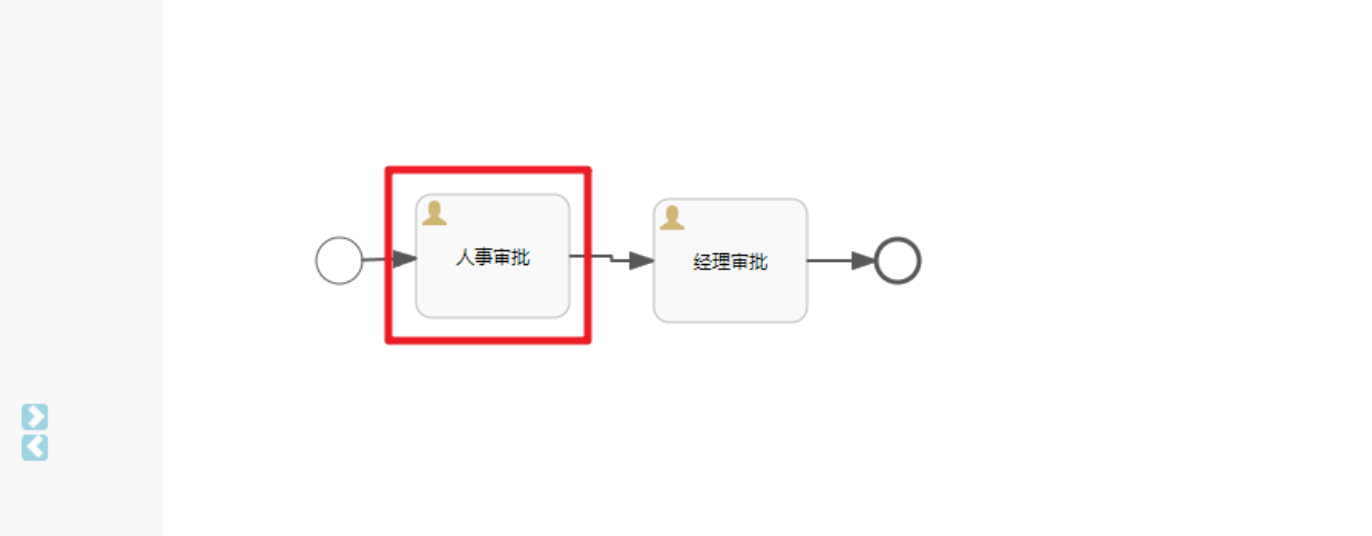

        绘制好流程图后。保存并下载对应的xml文件：

        得到的流程图的xml内容：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn"
xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"
xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC"
xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI"
typeLanguage="http://www.w3.org/2001/XMLSchema"
expressionLanguage="http://www.w3.org/1999/XPath"
targetNamespace="http://www.activiti.org/processdef">
	<process id="test1"name="test1"isExecutable="true">
		<documentation>test1</documentation>
		<startEvent id="startEvent1">
		</startEvent>
		<userTask id="sid-470631FF-51BA-4954-96BB-346B99CA0A2C" name="人事审批"
activiti:assignee="zhangsan">
			<extensionElements>
				<modeler:initiator-can-complete xmlns:modeler="http://activiti.com/modeler">
<!
[CDATA[false]]>
				</modeler:initiator-can-complete>
			</extensionElements>
		</userTask>
		<sequenceFlow id="sid-B53369E8-E698-4F53-AE40-97E7654BFA78" sourceRef="startEvent1"
targetRef="sid-470631FF-51BA-4954-96BB-346B99CA0A2C">
		</sequenceFlow>
		<userTask id="sid-34454522-B109-41C9-8519-59D29B621099" name="经理审批"
activiti:assignee="lisi">
			<extensionElements>
				<modeler:initiator-can-complete xmlns:modeler="http://activiti.com/modeler">
<!
[CDATA[false]]>
				</modeler:initiator-can-complete>
			</extensionElements>
		</userTask>
		<sequenceFlow id="sid-5AE88ADE-9FD3-48F2-81EF-528DA0C068CB" sourceRef="sid-
470631FF-51BA-4954-96BB-346B99CA0A2C" targetRef="sid-34454522-B109-41C9-8519-
59D29B621099">
		</sequenceFlow>
		<endEvent id="sid-EA0332FA-59B0-45C0-9D24-47C78051D52C">
		</endEvent>
		<sequenceFlow id="sid-F6C0657A-C92F-4DEA-AAB1-93750FFBD7E5" sourceRef="sid-
34454522-B109-41C9-8519-59D29B621099" targetRef="sid-EA0332FA-59B0-45C0-9D24-
47C78051D52C">
		</sequenceFlow>
	</process>
	<bpmndi:BPMNDiagram id="BPMNDiagram_test1">
		<bpmndi:BPMNPlane bpmnElement="test1" id="BPMNPlane_test1">
			<bpmndi:BPMNShape bpmnElement="startEvent1" id="BPMNShape_startEvent1">
				<omgdc:Bounds height="30.0" width="30.0" x="100.0" y="163.0">
				</omgdc:Bounds>
			</bpmndi:BPMNShape>
			<bpmndi:BPMNShape bpmnElement="sid-470631FF-51BA-4954-96BB-346B99CA0A2C"
id="BPMNShape_sid-470631FF-51BA-4954-96BB-346B99CA0A2C">
				<omgdc:Bounds height="80.0" width="100.0" x="175.0" y="138.0">
				</omgdc:Bounds>
			</bpmndi:BPMNShape>
			<bpmndi:BPMNShape bpmnElement="sid-34454522-B109-41C9-8519-59D29B621099"
id="BPMNShape_sid-34454522-B109-41C9-8519-59D29B621099">
				<omgdc:Bounds height="80.0" width="100.0" x="320.0" y="138.0">
				</omgdc:Bounds>
			</bpmndi:BPMNShape>
			<bpmndi:BPMNShape bpmnElement="sid-EA0332FA-59B0-45C0-9D24-47C78051D52C"
id="BPMNShape_sid-EA0332FA-59B0-45C0-9D24-47C78051D52C">
				<omgdc:Bounds height="28.0" width="28.0" x="465.0" y="164.0">
				</omgdc:Bounds>
			</bpmndi:BPMNShape>
			<bpmndi:BPMNEdge bpmnElement="sid-5AE88ADE-9FD3-48F2-81EF-528DA0C068CB"
id="BPMNEdge_sid-5AE88ADE-9FD3-48F2-81EF-528DA0C068CB">
				<omgdi:waypoint x="275.0" y="178.0">
				</omgdi:waypoint>
				<omgdi:waypoint x="320.0" y="178.0">
				</omgdi:waypoint>
			</bpmndi:BPMNEdge>
			<bpmndi:BPMNEdge bpmnElement="sid-F6C0657A-C92F-4DEA-AAB1-93750FFBD7E5"
id="BPMNEdge_sid-F6C0657A-C92F-4DEA-AAB1-93750FFBD7E5">
				<omgdi:waypoint x="420.0" y="178.0">
				</omgdi:waypoint>
				<omgdi:waypoint x="465.0" y="178.0">
				</omgdi:waypoint>
			</bpmndi:BPMNEdge>
			<bpmndi:BPMNEdge bpmnElement="sid-B53369E8-E698-4F53-AE40-97E7654BFA78"
id="BPMNEdge_sid-B53369E8-E698-4F53-AE40-97E7654BFA78">
				<omgdi:waypoint x="130.0" y="178.0">
				</omgdi:waypoint>
				<omgdi:waypoint x="175.0" y="178.0">
				</omgdi:waypoint>
			</bpmndi:BPMNEdge>
		</bpmndi:BPMNPlane>
	</bpmndi:BPMNDiagram>
</definitions>

        然后我们就可以做流程的部署操作了。

4、流程操作

4.1、 流程部署

        设计好了流程图我们就可以通过如下的代码完成流程的部署。

/**
 * 流程部署操作
 */
@Test
public void test3() {
    // 1.获取ProcessEngine对象
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    // 2.完成流程的部署操作 需要通过RepositoryService来完成
    RepositoryService repositoryService = processEngine.getRepositoryService();
    // 3.完成部署操作
    Deployment deploy = repositoryService.createDeployment()
        .addClasspathResource("flow/test1.bpmn20.xml")
        .name("第一个流程")
        .deploy();
    System.out.println(deploy.getId());
    System.out.println(deploy.getName());
}

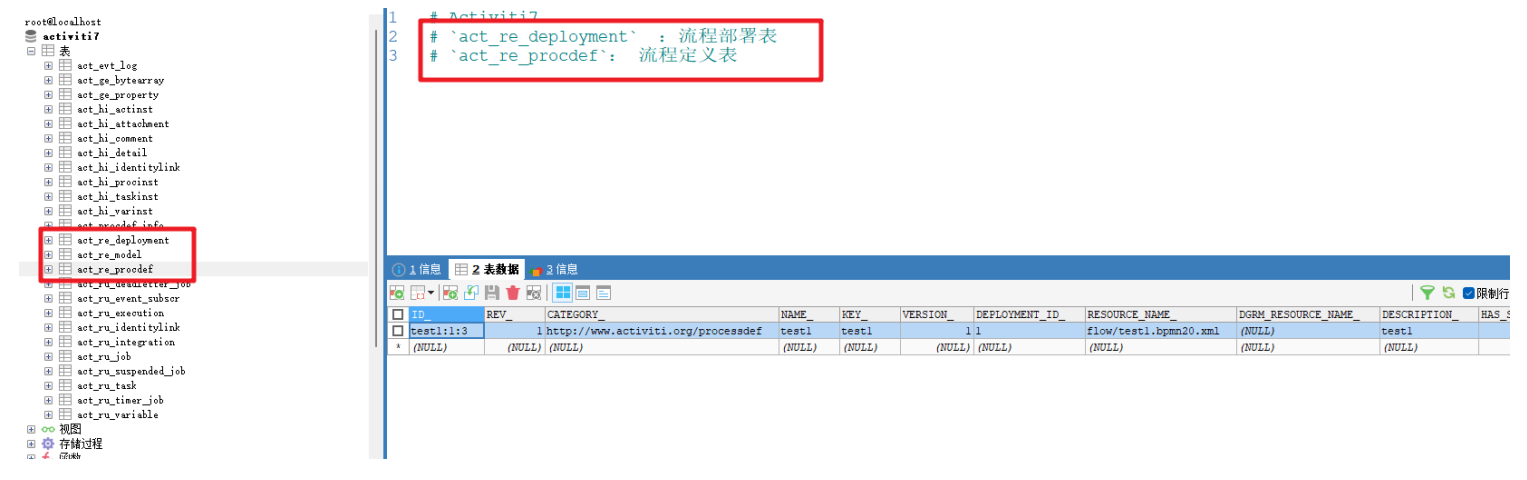

        流程部署的行为会涉及到数据库中的这两张表：

        然后我们可以通过Activiti提供的相关的API来获取流程部署和流程定义的相关信息：

/**
 * 查询当前部署的流程有哪些
 */
@Test
public void test4() {
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    RepositoryService repositoryService = engine.getRepositoryService();
    // 查询有哪些部署的流程--》查询相关的流程定义信息
    // repositoryService.createDeploymentQuery() 查询流程部署的相关信息
    // repositoryService.createProcessDefinitionQuery() 查询部署的流程的相关的定义
    List < Deployment > list = repositoryService.createDeploymentQuery().list(); // 查询所有的部署信息
    for (Deployment deployment: list) {
        System.out.println(deployment.getId());
        System.out.println(deployment.getName());
    }
    List < ProcessDefinition > list1 =
        repositoryService.createProcessDefinitionQuery().list();
    for (ProcessDefinition processDefinition: list1) {
        System.out.println(processDefinition.getId());
        System.out.println(processDefinition.getName());
        System.out.println(processDefinition.getDescription());
    }
}

4.2、发起流程

        部署流程成功后。我们就可以发起一个流程。发起流程需要通过 RuntimeService 来实现。

/**
 * 发起一个流程
 */
@Test
public void test5() {
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    // 发起流程 需要通过 runtimeService来实现
    RuntimeService runtimeService = engine.getRuntimeService();
    // 通过流程定义ID来启动流程 返回的是流程实例对象
    ProcessInstance processInstance = runtimeService
        .startProcessInstanceById("test1:1:3");
    System.out.println("processInstance.getId() = " + processInstance.getId());
    System.out.println("processInstance.getDeploymentId() = " +
        processInstance.getDeploymentId());
    System.out.println("processInstance.getDescription() = " +
        processInstance.getDescription());
}

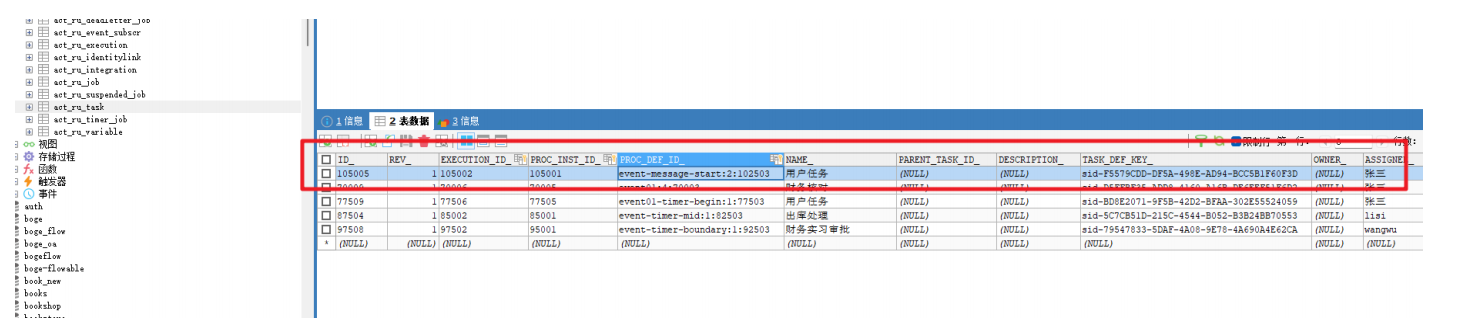

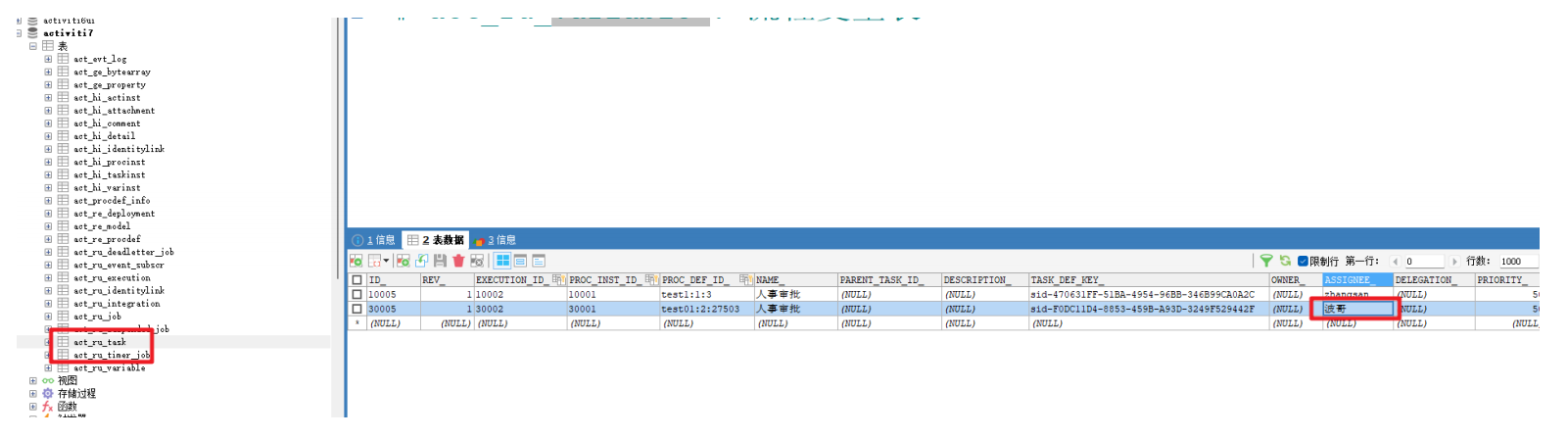

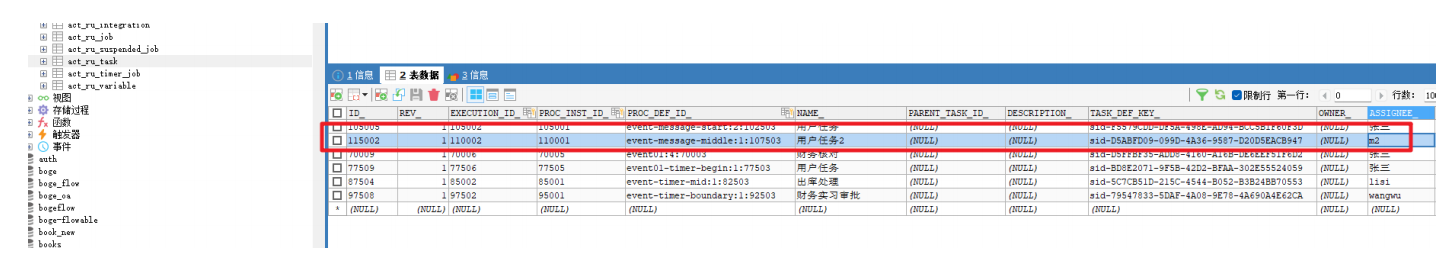

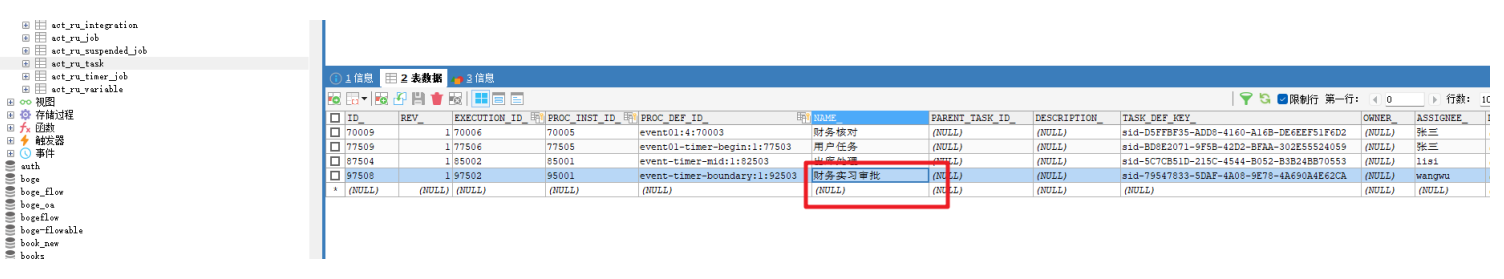

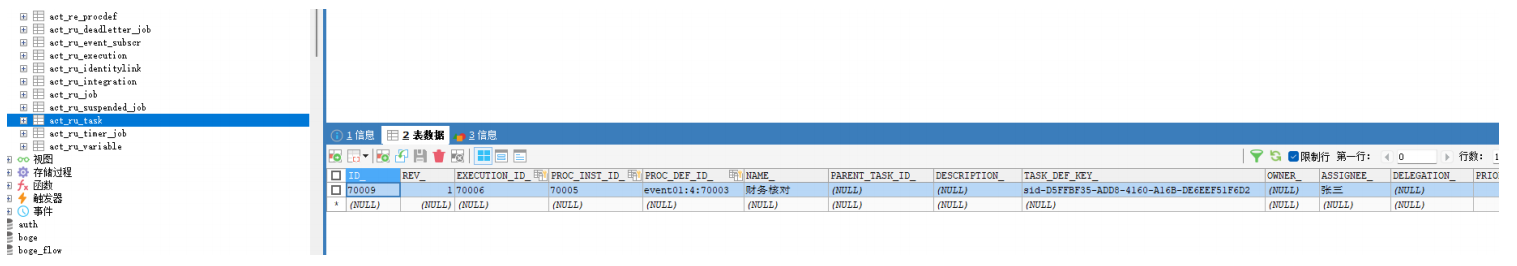

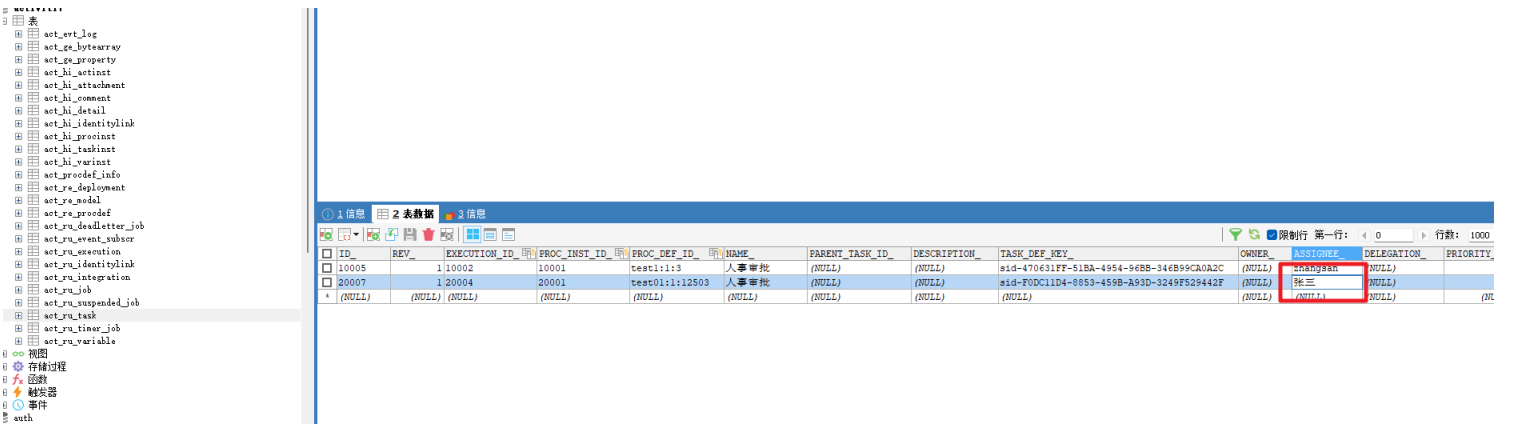

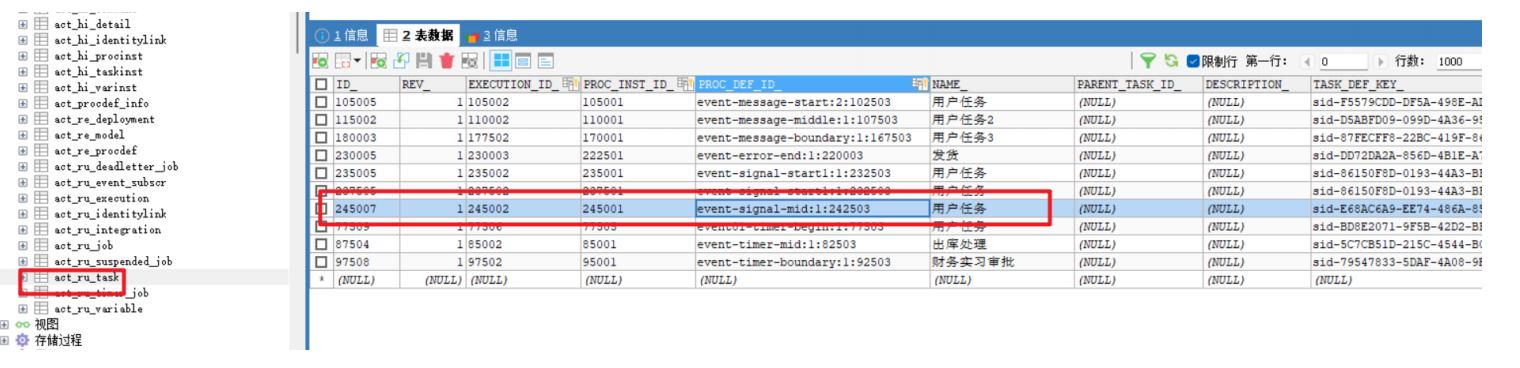

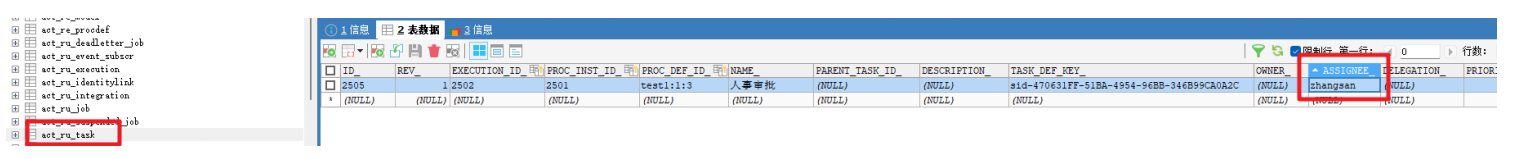

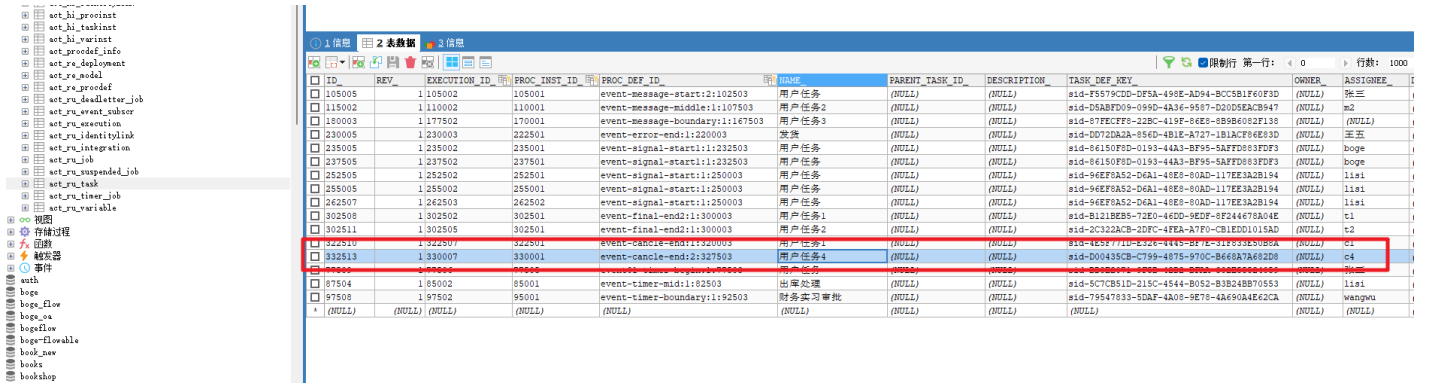

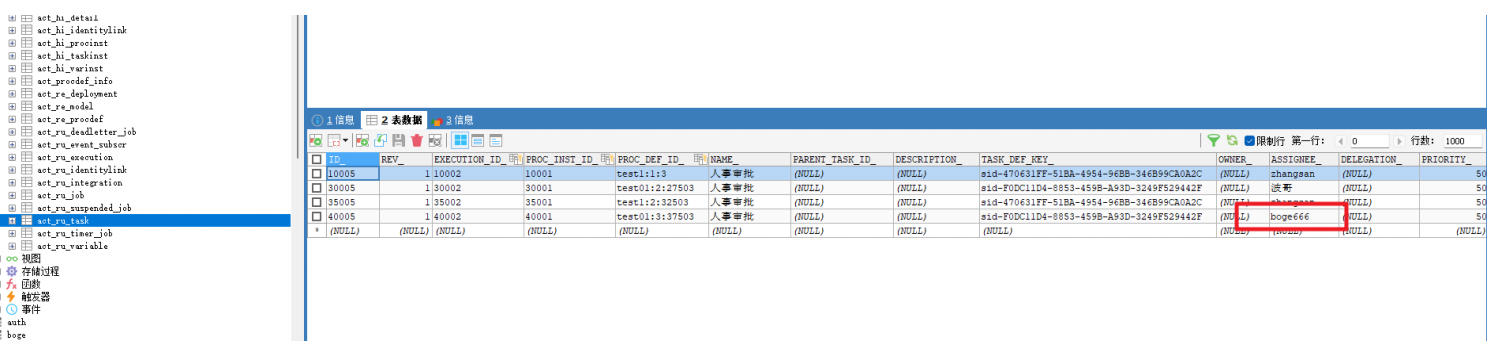

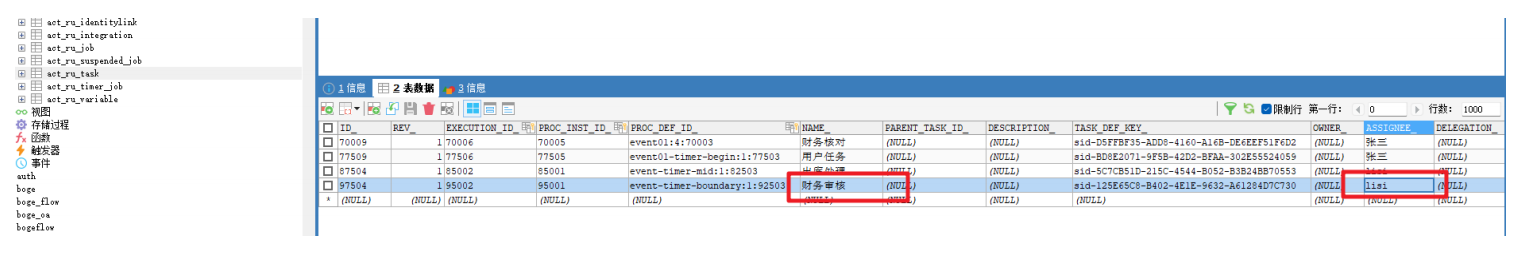

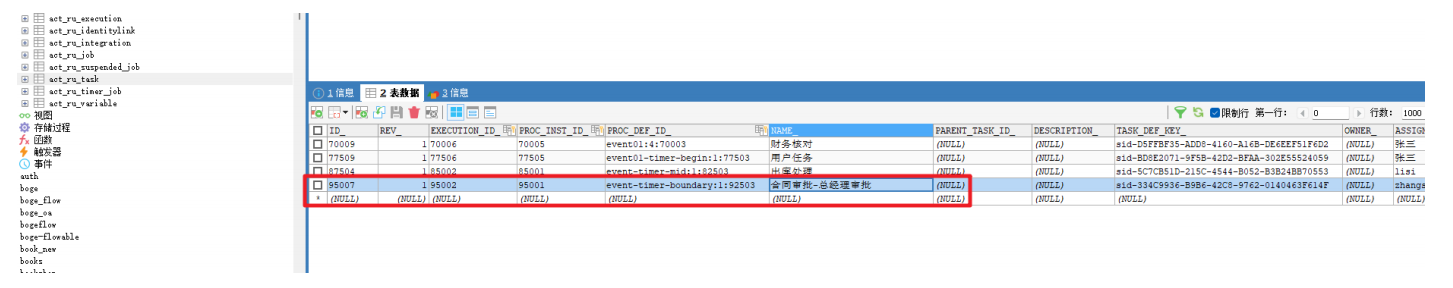

        发起流程成功后。在对应的 act_ru_task 中就有一条对应的待办记录。

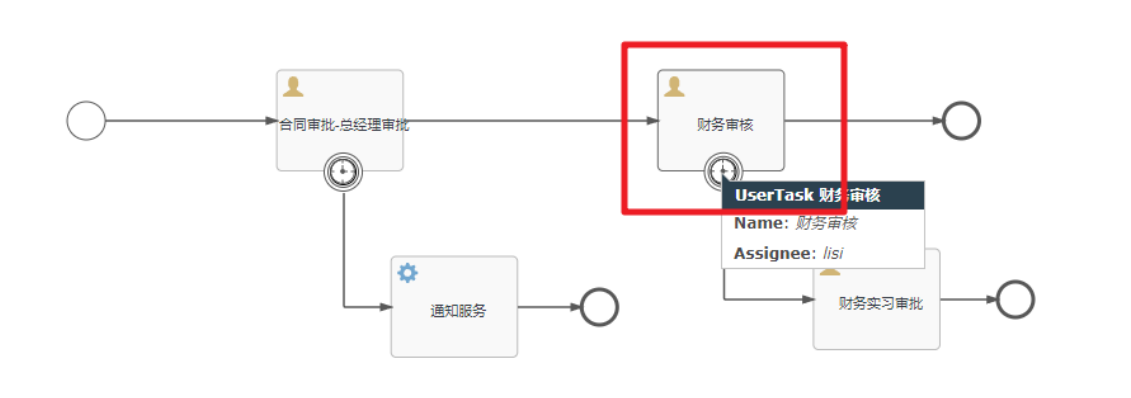

        对应的流程状态如下：

4.3、查询流程

        用户登录后要查看待办的任务信息。我们需要通过 TaskService 来实现查询操作。具体代码如下：

/**
 * 待办查询
 */
@Test
public void test6() {
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    // 待办查询 执行中的任务处理通过 TaskService来实现
    TaskService taskService = engine.getTaskService();
    // Task 对象对应的其实就是 act_ru_task 这张表的记录
    List < Task > list = taskService.createTaskQuery().taskAssignee("lisi").list();
最低0.47元/天 解锁文章
2023最新版本Activiti7系列-Activiti7概述和入门案例
波波烤鸭的博客
06-08 4543
Activiti7全新工作流讲解
Activiti7搭建指南
m0_64972409的博客
01-14 1341
文章详细介绍了Activiti7的特点和功能，并提供了实际操作示例。首先，文章介绍了Activiti7的安装和配置步骤，包括下载和部署相关软件。然后，文章讲解了Activiti7的基本概念和术语，如流程定义、任务和变量。接下来，文章详细介绍了如何创建和设计工作流程，包括使用Activiti Modeler进行图形化设计和使用BPMN进行流程建模。
2021全网最全Activiti7教程03(Activiti7基本操作-欢迎收藏)
m0_63102527的博客
01-01 958
1.1 单个文件部署 分别将bpmn文件和png图片分别部署 /** 实现文件的单个部署 */ @Test public void test03(){ // 1.获取ProcessEngine对象 ProcessEngine engine = ProcessEngines.getDefaultProcessEngine(); // 2.获取RepositoryService进行部署操作 RepositoryService service = engine.getRepositoryService();
activiti7(三)：Activiti7简介与HelloWorld
热门推荐
no problem的博客
04-25 1万+
activiti7简介与helloworld，旨在学习activiti7的工作流程和原理
2024全网最全Activiti7教程02(Activiti7入门使用-欢迎收藏)
碧海朝天素
04-09 2001
表分类表名解释| 一般数据 | | || | [ACT_GE_BYTEARRAY] | 通用的流程定义和流程资源 || | [ACT_GE_PROPERTY] | 系统相关属性 || 流程历史记录 | | || | [ACT_HI_ACTINST] | 历史的流程实例 || | [ACT_HI_ATTACHMENT] | 历史的流程附件 || | [ACT_HI_COMMENT] | 历史的说明性信息 |
activiti7入门教程
weixin_40496191的博客
08-03 7420
activiti工作流入门使用
Activiti7_使用
Q95470的博客
05-27 926
Activiti7_使用一、Activiti7二、绘制工作流三、通过代码部署流程，再对流程进行实例化，完整运行一遍流程即可四、在springbooot中使用 一、Activiti7 为了实现后端的咨询流转功能，学习Activiti7，记录下使用的过程及遇到的问题 二、绘制工作流 使用spring3的后端项目为基础，开发工具idea 2023.3.2,jdk，jdk17。 点此链接link去idea官网下载插件Activiti BPMN，在idea的Settings里Plugins使用install
activiti7开发指南
08-02
《Activiti7开发指南》不仅适合初学者了解和掌握Activiti7的基本操作，也适合有经验的开发者深入研究流程自动化领域的高级特性和最佳实践。通过学习，读者将能够利用Activiti7设计、部署和运行高效的企业级工作流...
2024全网最全Activiti7教程04(Activiti7进阶篇-欢迎收藏)
2401_84048034的博客
04-22 931
流程变量在 activiti 中是一个非常重要的角色，流程运转有时需要靠流程变量，业务系统和 activiti结合时少不了流程变量，流程变量就是 activiti 在管理工作流时根据管理需要而设置的变量。比如：在出差申请流程流转时如果出差天数大于 3 天则由总经理审核，否则由人事直接审核， 出差天数就可以设置为流程变量，在流程流转时使用。
精选资源
Activiti7 学习
03-26
### Activiti7 学习知识点详解 ...通过本教程的学习，相信你已经掌握了如何使用 Spring Boot 快速搭建一个基于 Activiti7 的工作流应用程序的基本方法。后续可以根据实际需求进一步探索更多高级功能和应用场景。
Activiti7快速入门(包含整合过程)
qq_45105233的博客
07-11 1631
Activiti工作流
Activiti7入门
jc_benben的专栏
09-20 705
第1章 什么是工作流 1.1工作流介绍 工作流(Workflow)，就是通过计算机对业务流程自动化执行管理。它主要解决的是“使在多个参与者 之间按照某种预定义的规则自动进行传递文档、信息或任务的过程，从而实现某个预期的业务目标， 或者促使此目标的实现”。 1.2工作流系统 一个软件系统中具有工作流的功能，我们把它称为工作流系统，一个系统中工作流的功能是什 么？就是对系统的业务流程进行自动化管理，所以工作流是建立在业务流程的基础上，所以一个软 件的系统核心根本上还是系统的业务流程，工作流只是协助进行业
2021全网最全Activiti7教程04(Activiti7进阶篇-欢迎收藏)
m0_52267935的博客
04-11 1798
前言 很久没有发过文章，今天来说一下应届生找工作的问题吧，就算你是打摆子都要看完~~ 金九银十是社招以及校招的火热时期，但今年很明显没有往年般的火热，面试也是越来越难了。对于应届生来说，如何能够在面试官眼中脱颖而出显得尤为重要。好在，我帮你们找到了一份非常全面的面试资料，针对于应届生以及转行过来的人群都是极具价值的，接下来就一起看看这份笔记。 // 获取TaskService TaskService taskService = processEngine.getTaskService(); List ta
Activiti入门教程一（初步认识Activiti）
09-18 8664
最近把Activiti给研究了一下，因此想写一下有关工作流方面的知识，把自己的学习心得也给分享一下，省的在学习的道路上，走很多弯路。 什么是Activiti？ 如果要看专业的解释的话，就百度一下就OK了，在这里只说一下小编的认识。 在生活中，我们都见过一些类似的流程式的操作，比如学校的请假流程、公司的业务流程……，由于这些流程，都是可变的，根据设计模式的思想，我们把这些可
Activiti的基本使用
Relievedz的博客
04-20 3476
Activiti 的运行支持必须要有这 25 张表的支持，主要是在业务流程运行过程中，记录参与流程的用户主体，用户组信息，以及流程的定义，流程执行时的信息，和流程的历史信息等等1、 表的命名规则和作用观察创建的表，我们发现 Activiti 的表都以 act_ 开头，紧接着是表示表的用途的两个字母标识，也和 Activiti 所提供的服务的 API 对应：ACT_RE：RE 表示 repository，这个前缀的表包含了流程定义和流程静态资源 （图片、规则、等等）
Activiti7
最新发布
qq_43457781的博客
08-18 743
Activiti是一个工作流引擎，可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言BPMN进行定义，业务流程按照预定义的流程进行执。BPM(business process management)，业务流程管理，是一种规范化的构造端到端的业务流程。BPMN(business process model andnotation)，业务流程模型和符号 是一套标准的业务流程建模符号，使用BPMN提供的符号可以创建业务流程。act_ge：通用类型的表act_hi：历史数据。
Activiti7流程操作详解
qq_44749491的博客
05-05 1万+
流程定义是线下按照bpmn2.0标准去描述 业务流程，通常使用idea中的插件对业务流程进行建模。使用idea下的designer.bpmn和.png查询流程相关信息也是经常要用到的操作，通常包含对流程定义，流程部署，流程定义版本的查询。/*** 查询流程定义// 1.创建流程引擎 ProcessEngine processEngine = ProcessEngines . getDefaultProcessEngine();
2021全网最全Activiti7教程02(Activiti7入门使用-欢迎收藏)
波波烤鸭的博客
06-11 7289
Activiti的入门应用 1Activiti的基本使用 1.1 创建Maven项目   创建一个普通的Maven项目，并添加相关的依赖 <properties> <slf4j.version>1.6.6</slf4j.version> <log4j.version>1.2.12</log4j.version> <activiti.version>7.0.0.Beta1</a
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
