路由协议RIP 简单介绍及实验

Metric 度量值



动态路由 基于某种路由协议实现



动态路由特点

减少了管理任务

占用了网络带宽



动态路由协议概述

路由器之间用来交换信息的语言



影响度量值的因素

跳数、带宽、负载、时延、可靠性、成本



收敛

使所有路由表都达到一致状态的过程(时间越短 学习越快)



静态路由与动态路由的比较

网络中静态路由和动态路由互相补充



按照路由执行的算法分类

距离矢量路由协议

依据从源网络到目标网络所经过的路由器的个数选择路由(RIP、IGRP)

链路状态路由协议

综合考虑从源网络到目标网络的各条路径的情况选择路由(OSPF、IS-IS)



RIP的基本概念

定期更新

邻居(只向邻居广播)

广播更新

全路由表更新

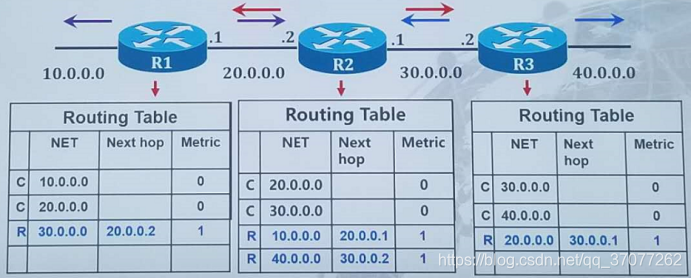

路由表的形成

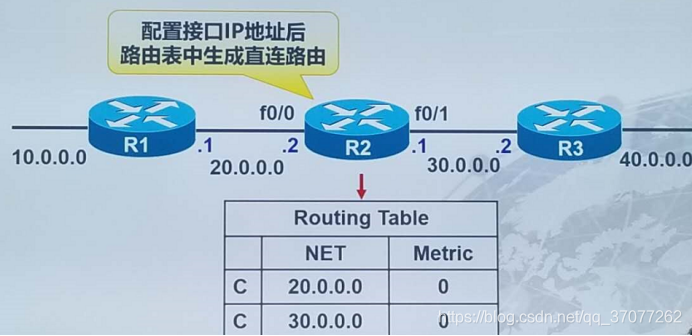

路由器学习到直连路由

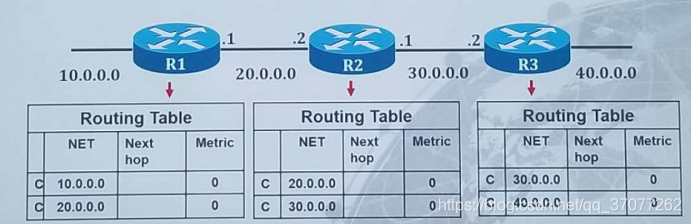

更新周期30s到时 路由器会向邻居发送路由表

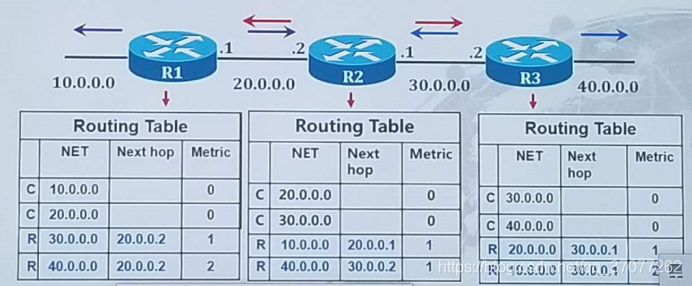

再过30s 第二个更新周期到了再次发送路由表



RIP度量值为跳数

最大跳数为15跳 16跳为不可达



RIP更新时间

每隔30s发送路由器更新消息 UDP520端口



RIP路由更新消息

发送整个路由表信息

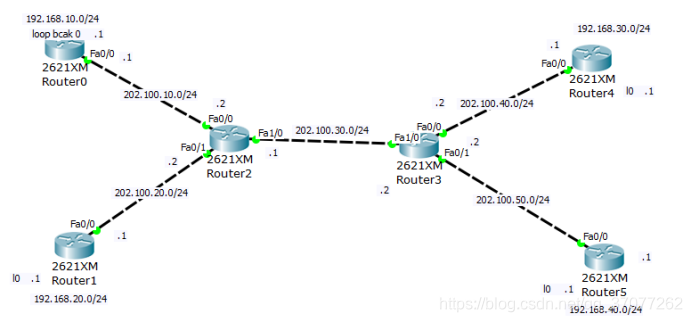

实验拓扑图



路由器的基本IP配置(环回接口是l0)

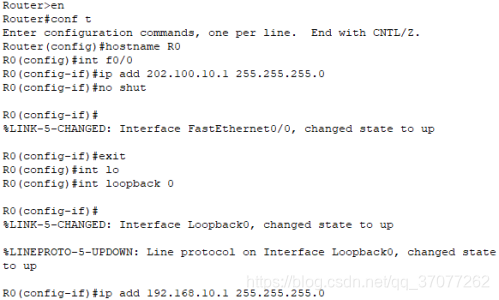

R0

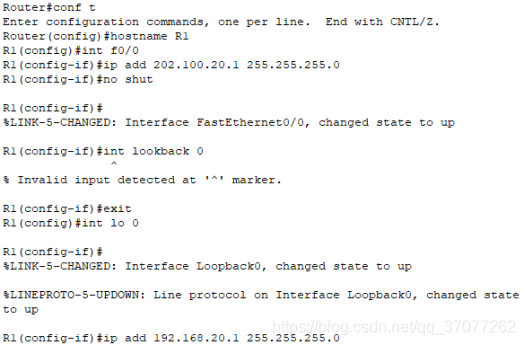

R1

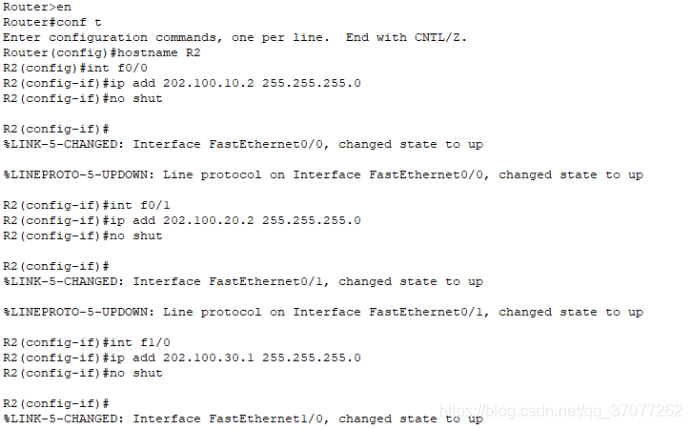

R2

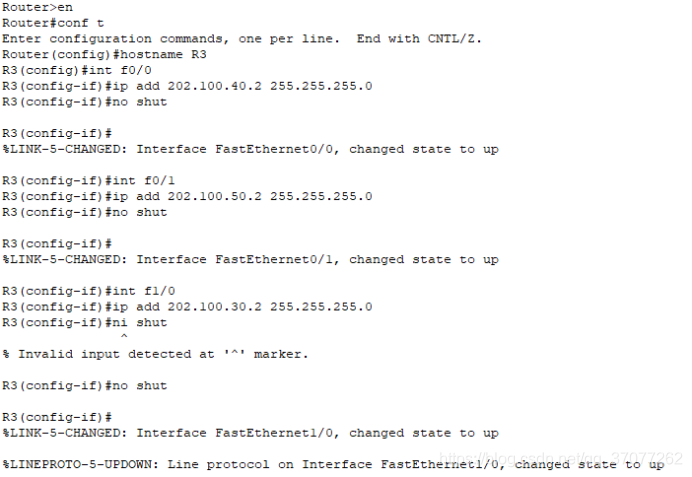

R3



R4

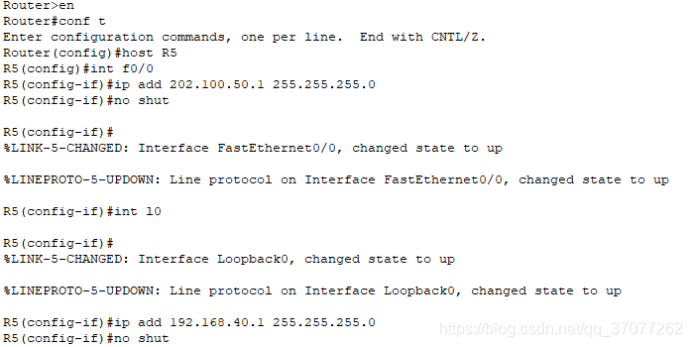

R5



RIP配置

R0



R1



R2



R3



R4



R5



验证

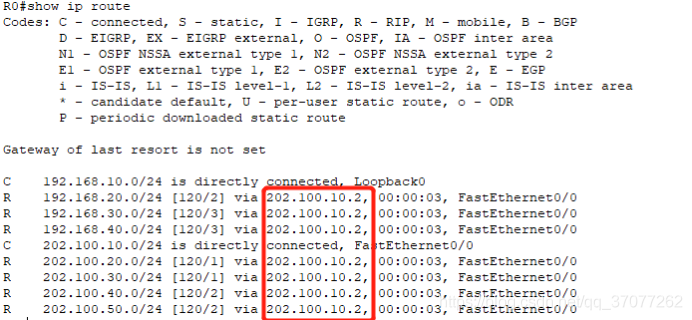

查看R0的路由表

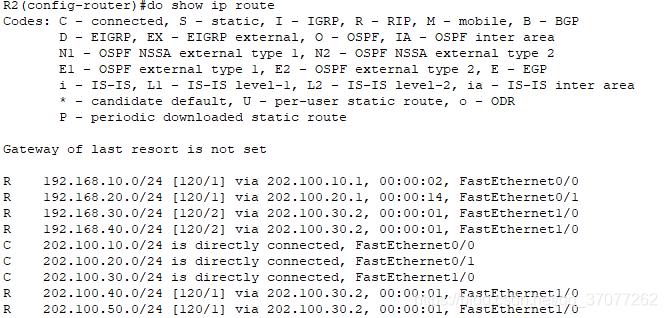

查看R2的路由表

其中[120/2]  120代表管理距离(Distance)  2是度量值(跳数)

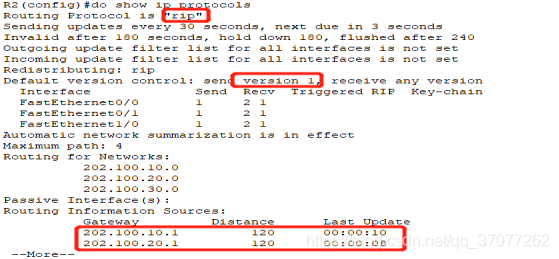

查看协议 协议为rip version默认为1 version2可支持VLSM(可变长子网掩码)

version1不携带掩码 不支持子网功能
