【踩坑记录】LVGL8通过FatFs调用外部SD卡XBF字体显示中文

1.lv_fs_fatfs.c

LVGL8自带的lv_fs_fatfs.c已经集成了fatfs的驱动层封装，不需要额外移值fatfs接口函数，只要在初始化时调用f_mount()挂载SD成功后，lvgl相关的lv_fatfs操作函数如lv_fs_open()\lv_fs_read()等即可直接使用。

2.lv_conf.h

#define LV_USE_FS_FATFS 1

#define LV_FS_FATFS_LETTER '0'                盘符‘0’、‘S'或其他都可以，操作lv_fs_open()\lv_fs_read()等函数使用此盘符即可。

3.ffconf.h  (关键配置)

#define _CODE_PAGE         936

#define _USE_LFN     2

#define _MAX_LFN     255

#define _LFN_UNICODE    0

#define _STRF_ENCODE    3

4.字体制作

字体制作软件下载：LittlevGL - 里飞网 - Powered by Discuz! (lfly.xyz)LvglFontTool(建议V0.4)字体制作软件下载：LittlevGL - 里飞网 - Powered by Discuz! (lfly.xyz)

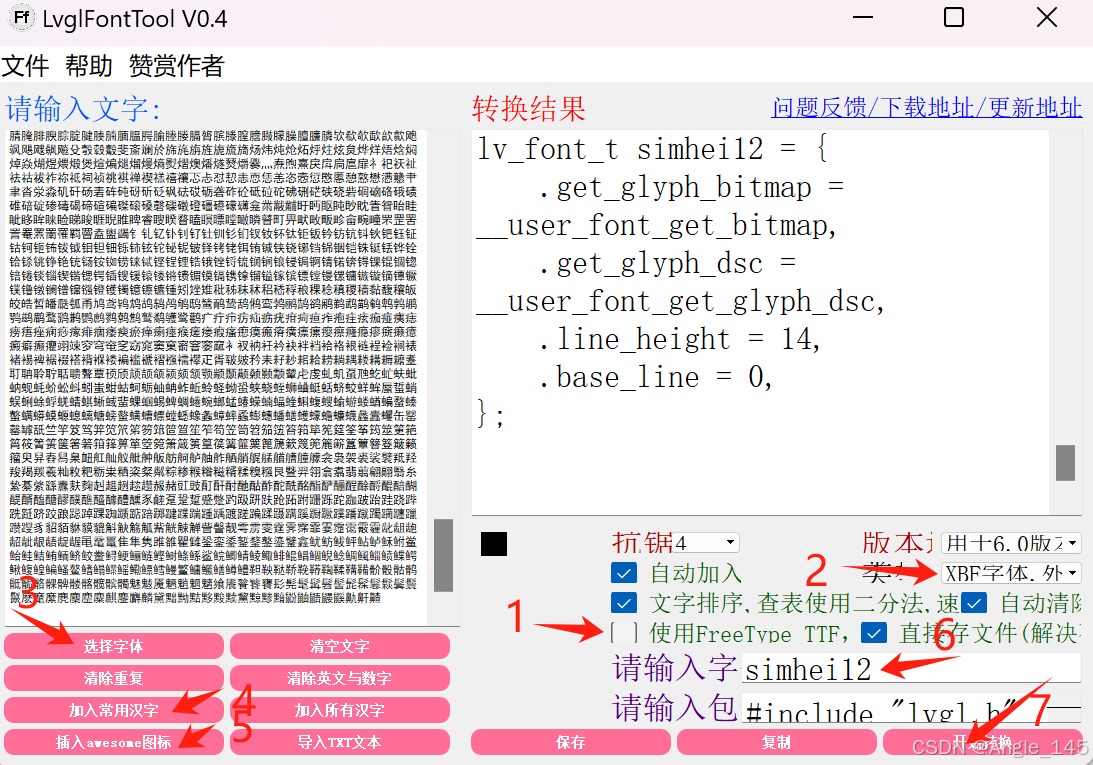

两种方法，第一种是使用内置字体：（区别就是勾不勾选FreeType选项）

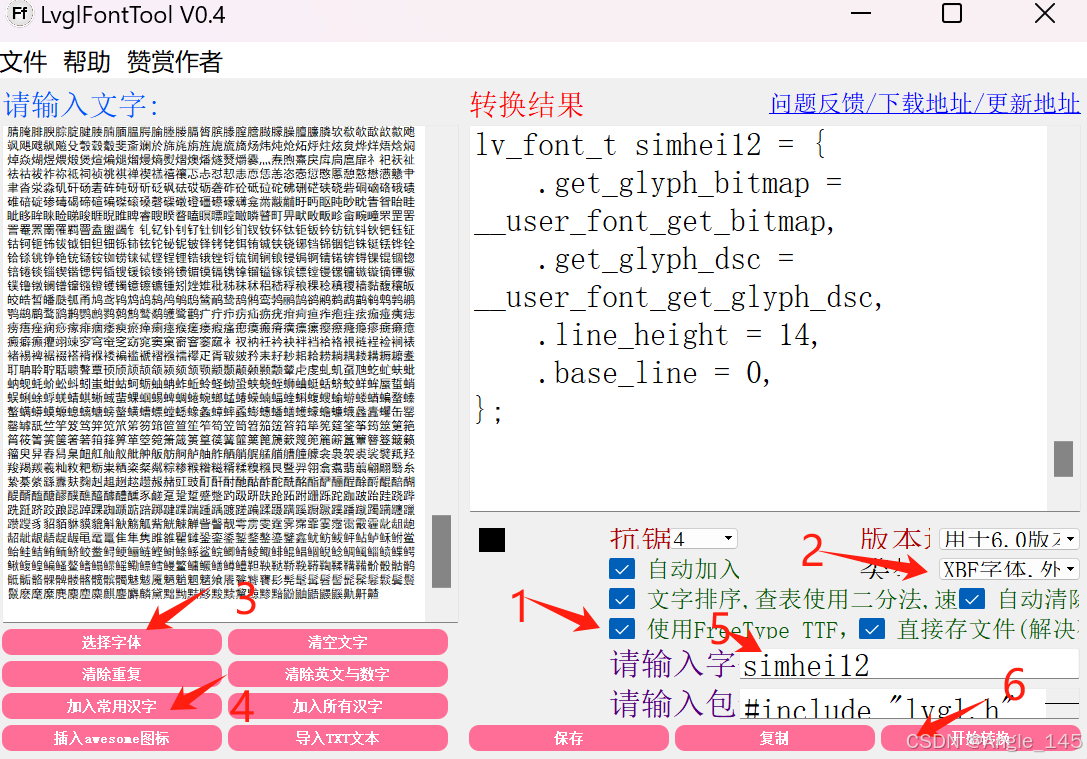

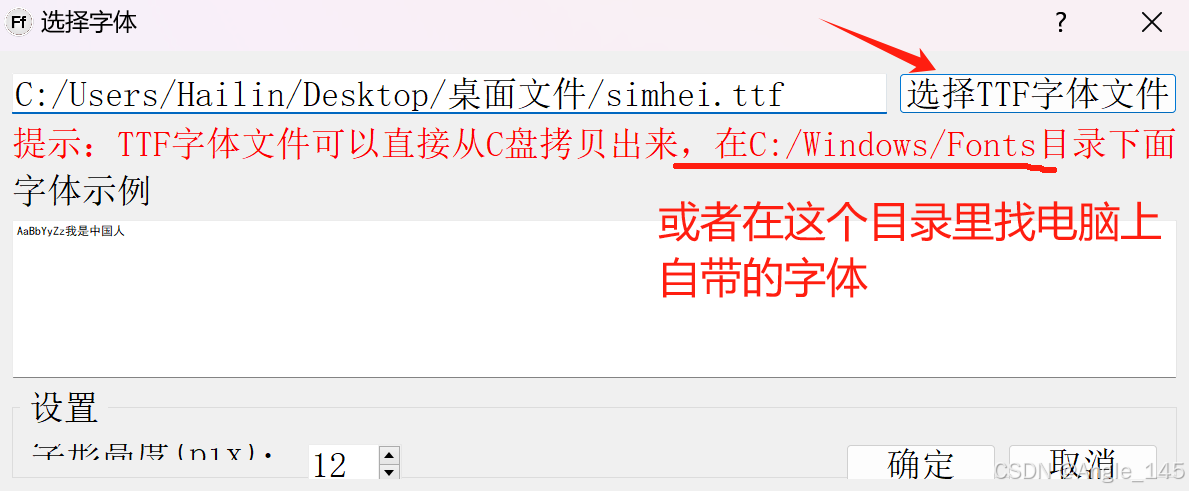

第二种方法：自由字体

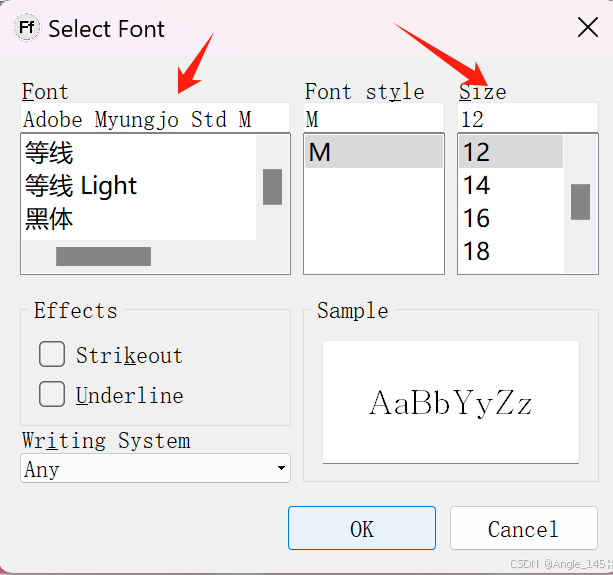

截图示例的字体大小是12，不过12太过于小了看不清，建议16或24，

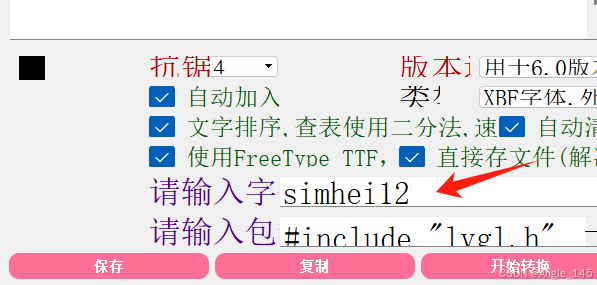

这里命名时是自定义的，但建议带上字体大小方便管理。

参考链接：LVGL8.2 之 模拟器使用外部中文字体，两种方式_lvgl字库外置-优快云博客

同理，做了几种大小的字体如下：

复制.bin文件到SD卡，放在SD卡根目录或文件夹下都可以，我个人习惯是放在Font文件夹下。到这步就完成了字体的制作。

5.字体的调用

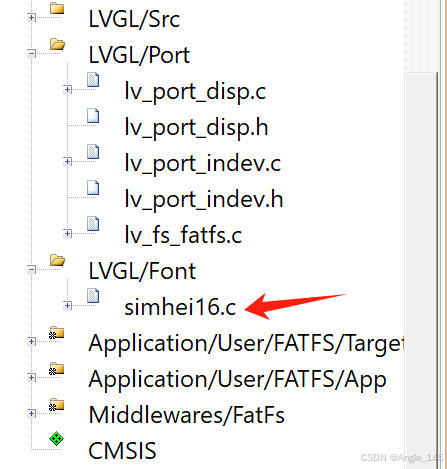

将对应的.c文件复制到单片机工程并添加到工程中，

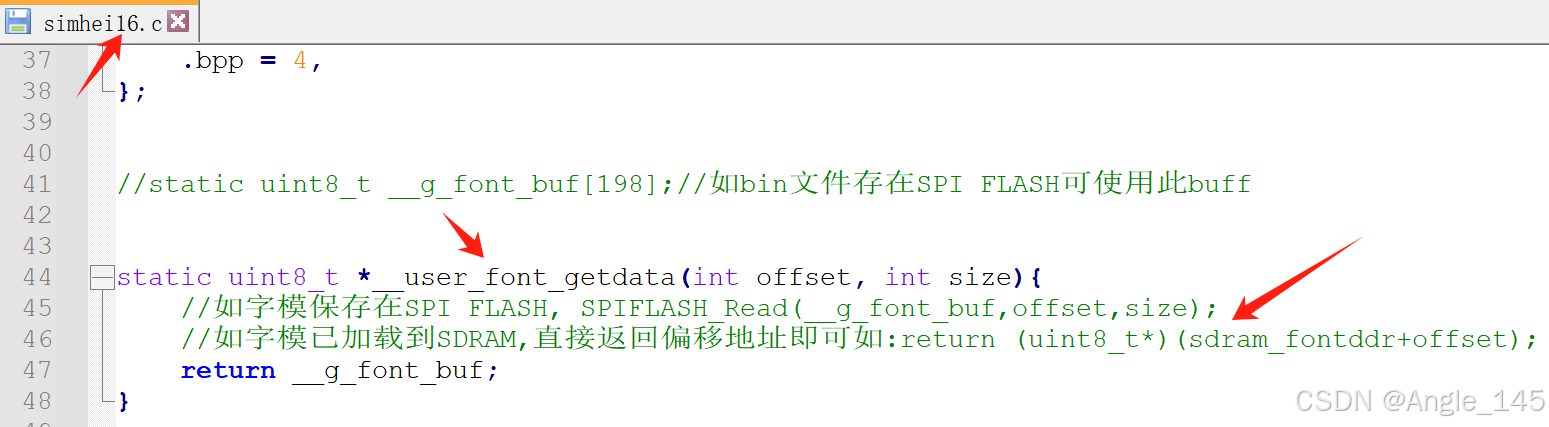

打开.c文件，添加FatFs从SD卡读取Bin文件的操作驱动，可以看到，__user_font_getdata()函数是空的，需要人工去手动添加具体实现函数，它也温馨地提示了SPI_Flash和SDRAM的驱动方式，很遗憾它没有Fatfs的读取驱动方式的提示，所以手动添加，不过我遇到的坑就是在这一步。

从优快云上找到的有2篇文章提及这里的驱动，一篇是ESP32开发学习 LVGL Littlevgl 加载外部SD卡字库显示_esp32 lvgl读取字体-优快云博客

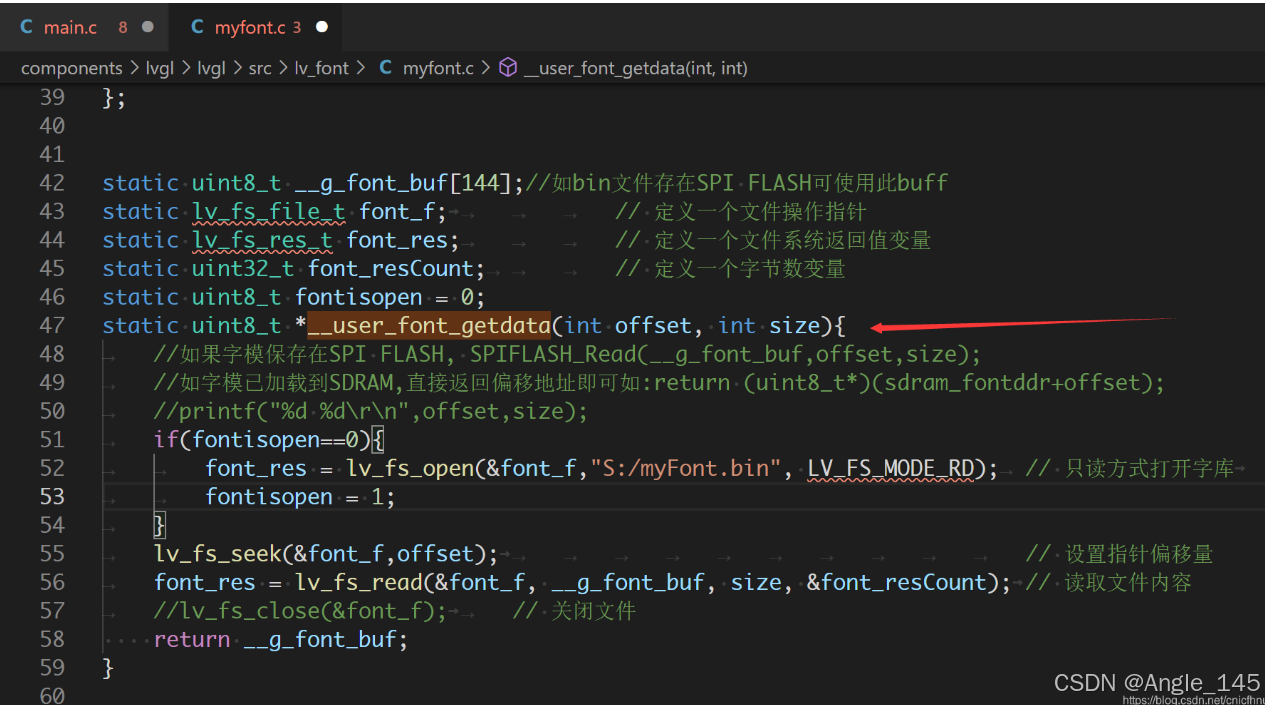

上面这篇截图如下，使用的是打开一次文件后不关闭处理。实测是不能正常显示文字的（在我的板子是这样的，不知道原作者的能不能正常显示）

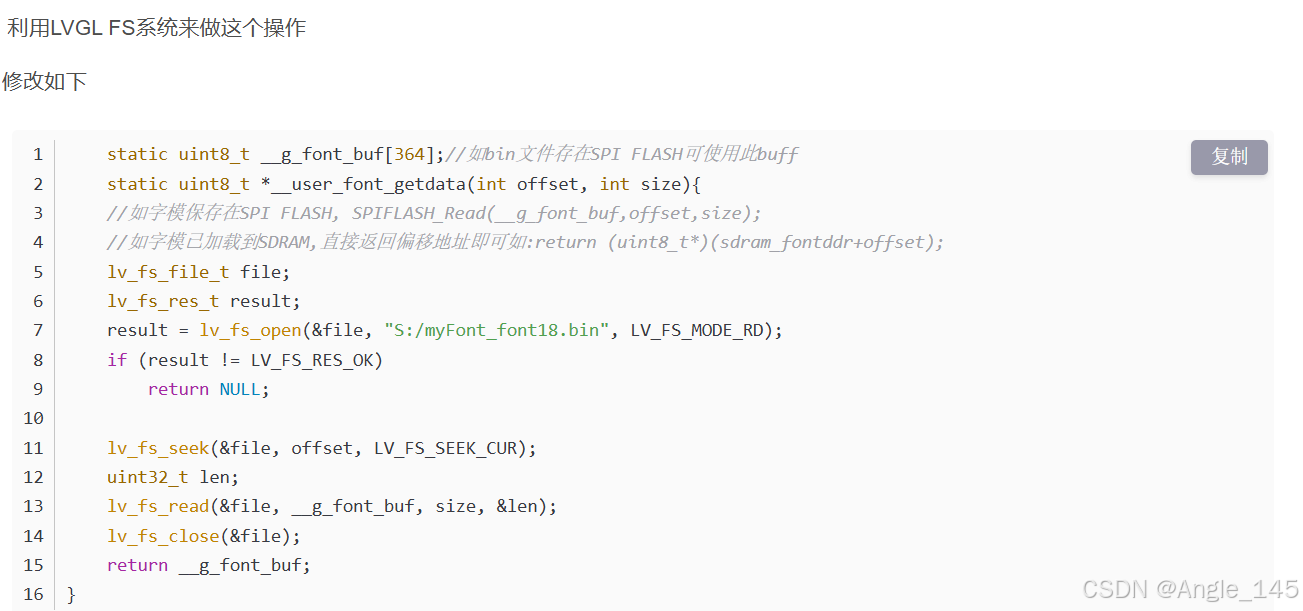

另一篇是LVGL8.2 之 模拟器使用外部中文字体，两种方式_lvgl字库外置-优快云博客

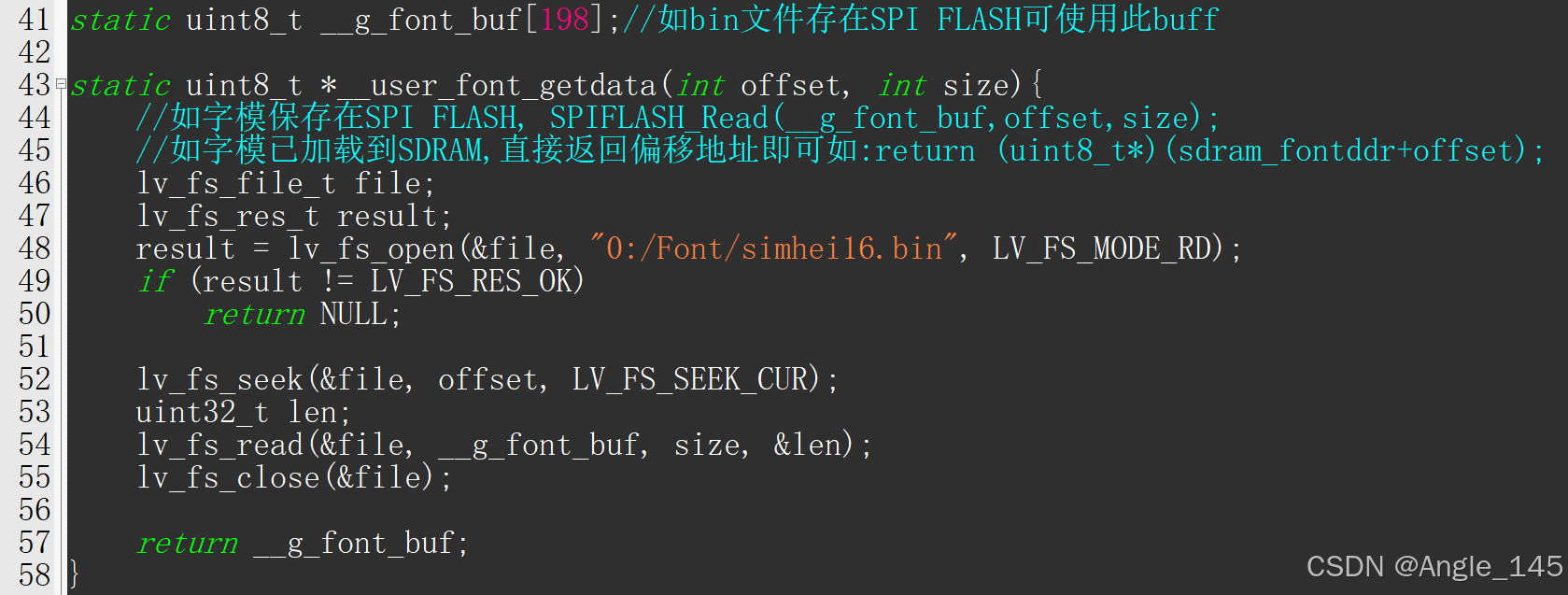

由于我的字体在SD卡的路径是Font文件夹下，所以改成如下

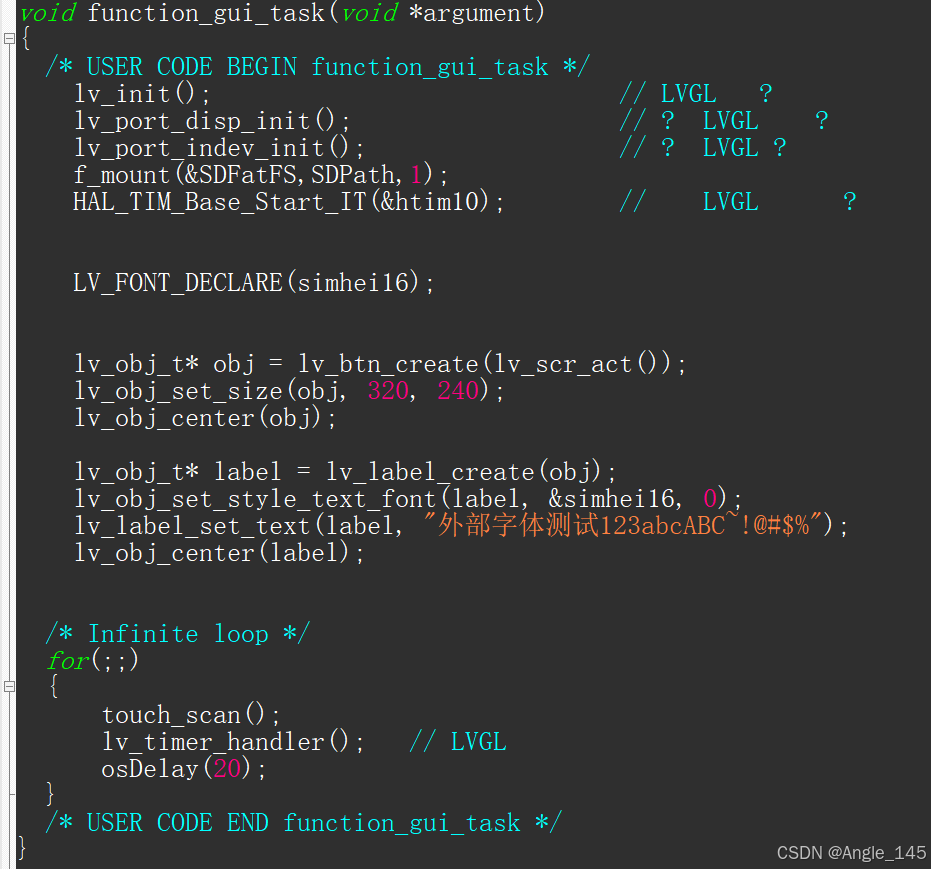

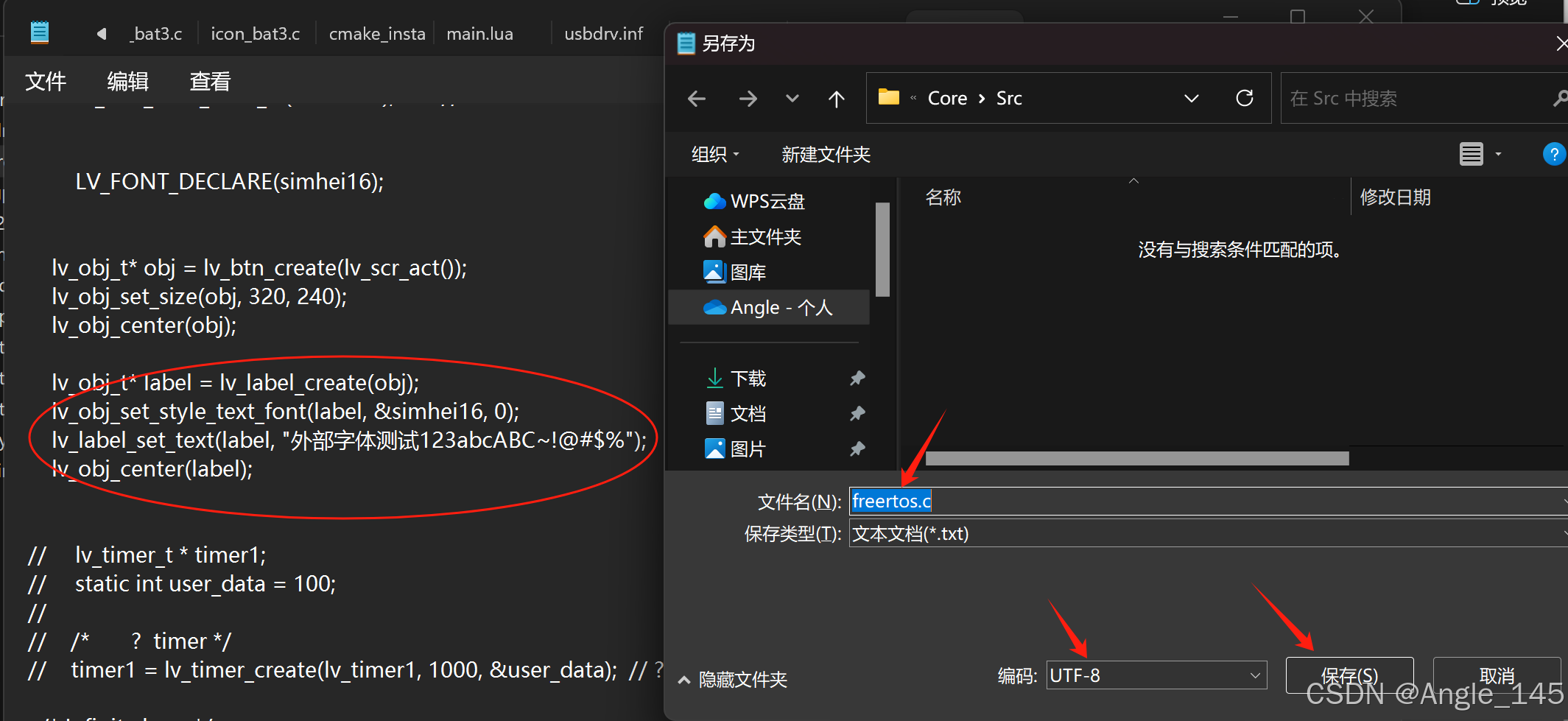

主任务中初始化和调用LVGL和触摸，并将此带中文字符串显示内容的c文件用记事本改为UTF-8编码（只需改一次）。

改为UTF-8后再编译工程即可。

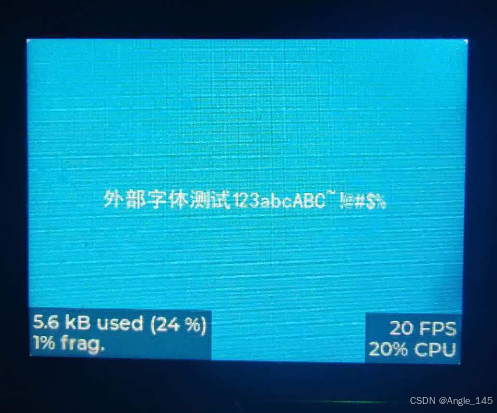

这个驱动在我板子上就能正常显示中文。
