STM32F103系列配置中断向量表偏移（Keil/STM32CubeIDE）

需要在flash中添加bootloader的话，需要对flash进行分区，即bootloader区和app区(程序运行区)，主要记录在 Keil 平台和 STM32CubeIDE平台 上的中断向量表偏移配置，以偏移 0x2800 为例，即预留10k大小的空间给bootloader

---

Keil

修改flash起始地址

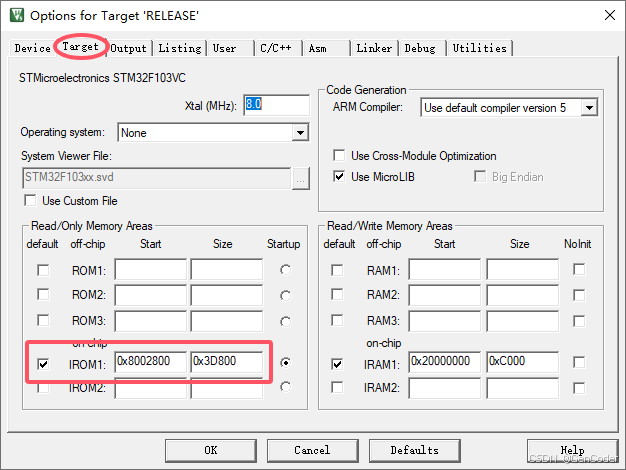

打开工程魔术棒，Target→IROM1，填入flash起始地址为 0x8000000 偏移 0x2800 后的 0x8002800 ，芯片flash大小是 256k（0x40000），需要减掉偏移量 0x2800 之后是 0x3D800

修改中断向量表偏移

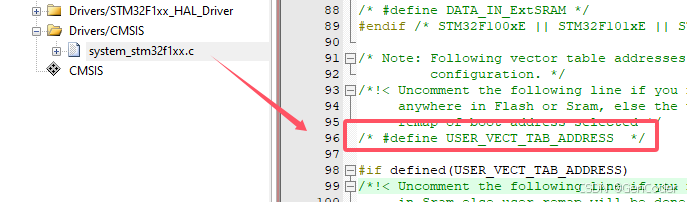

打开 system_stm32f1xx.c 文件（注意该工程由 CubeMX 配置而来），在其96行左右的宏定义 USER_VECT_TAB_ADDRESS 默认是注释掉的，把注释删了，在98行有这个宏的定义判断

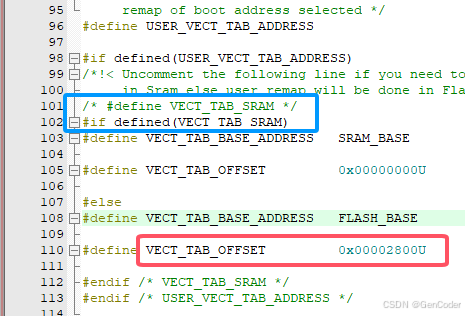

如果程序要运行在SRAM则取消101行注释并修改SRAM的相关偏移量，否则则是使用下面flash相关的宏配置，110行中断向量的偏移量和Flash起始位置偏移量是一样的为 0x00002800U

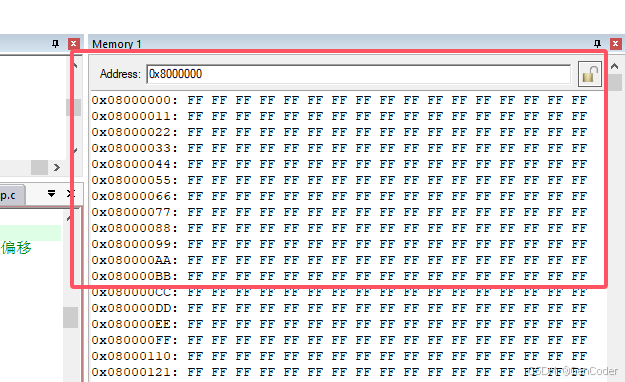

编译工程后进入Debug调试模式，打开内存监视器，在 0x8000000 地址开始都是 0xFF (无数据写入时都默认是 0xFF )，这里还没写入bootloader，所以可见程序烧录后不在 0x8000000 地址上

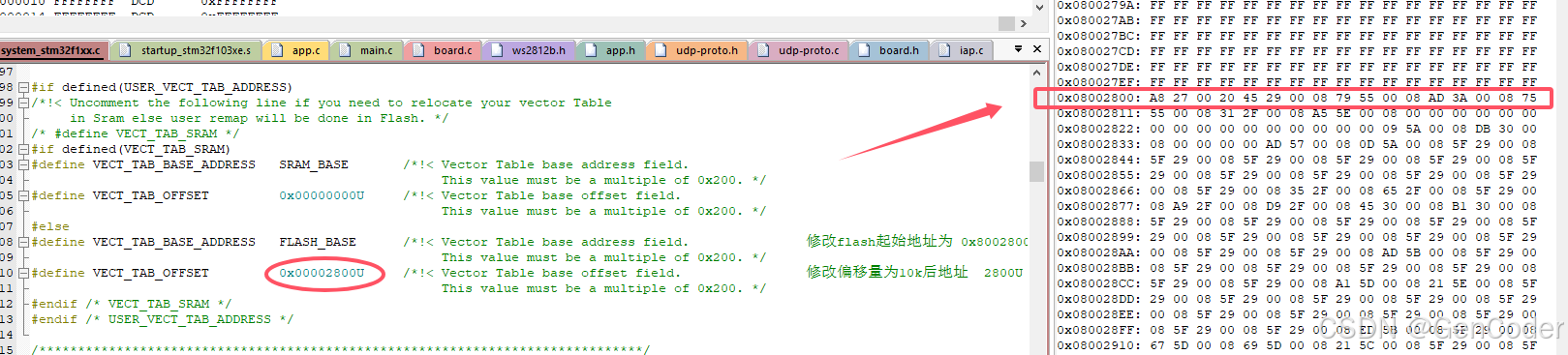

找到监视器上地址 0x8002800 的内容，可看到烧录的固件在flash的 0x8002800 地址，当bootloader中跳转PC指针到 0x8002800 地址时，将运行app程序

STM32CubeIDE

修改flash起始地址

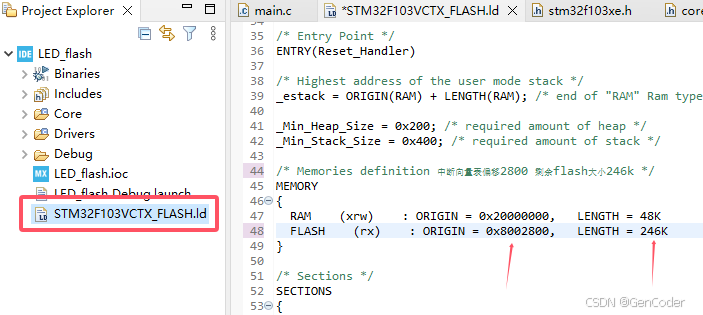

打开链接脚本文件 STM32F103VCTX_FLASH.ld ，基本都是 *.ld 结尾的文件，在FLASH一行修改 ORIGIN flash起始地址为 0x8002800 ，LENGTH 是FLASH剩余长度，原256k，给了10k bootloader，剩下246k

修改中断向量表偏移

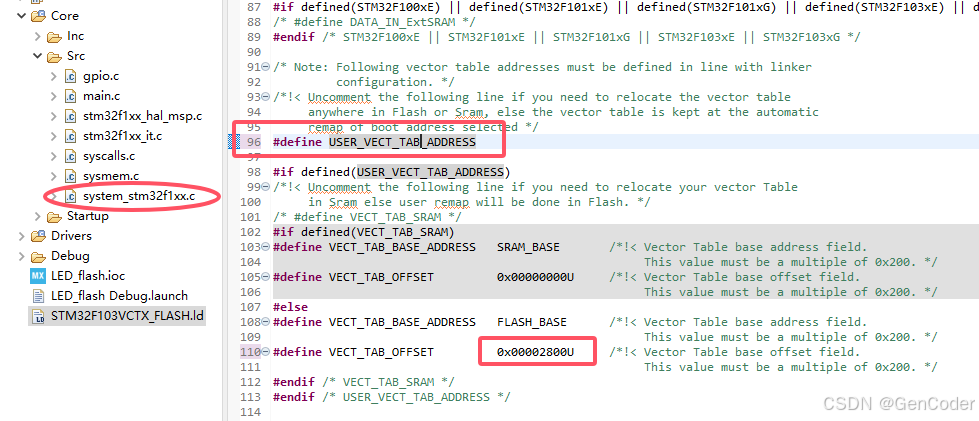

同样是打开 system_stm32f1xx.c 文件，取消宏 USER_VECT_TAB_ADDRESS 的注释，修改偏移量为 0x00002800U

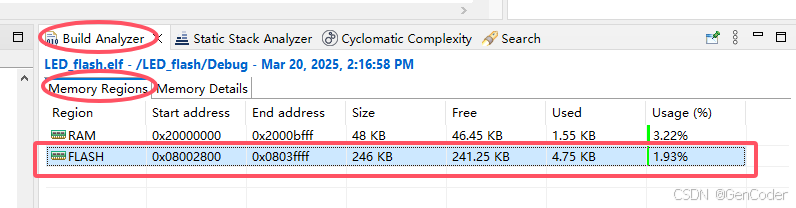

进行编译烧录，然后打开 Build Analyzer → Memory Regions 查看FLASH的使用情况，可以看到起始地址为 0x8002800 ，大小246KB，包括程序使用大小和剩余大小
