1、用户注册顺序图

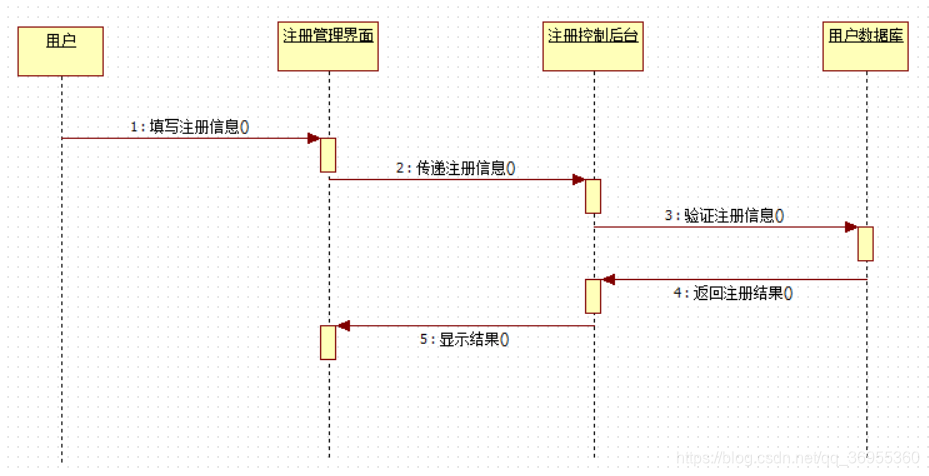

图3 用户注册顺序图标题





1.1 文字说明

1.1.1 顺序图综述

实现用户在系统的注册功能,用户打开系统进入注册管理界面,输入个人注册信息提交,经由注册控制提交到数据库,并返回注册成功或失败信息,在送过注册控制显示在界面上。



1.1.2 顺序图中的对象描述

(1)注册管理界面:非主动对象,用于提供用户与购物系统的注册交互界面。

(2)注册控制:非主动对象,负责注册操作的逻辑控制。

(3)顾客:主动对象,负责用户注册操作与数据库进行交互。



1.1.3 对象接收/发送消息的描述

消息名称

消息格式

消息类型

发送对象

接收对象

填写注册信息

在界面填写信息

同步

用户

注册管理界面

传递注册信息

传递个人信息

同步

注册管理界面

注册控制后台

验证注册信息

验证是否存在

同步

注册控制后台

用户数据库

返回注册结果

注册成功或失败

同步

用户数据库

注册控制后台

显示结果

注册成功或失败

同步

注册控制后台

注册管理界面



1.1.4 其他与顺序图有关的说明
