TI - MCU - MSP430使用指南3 -> SYS系统控制

MSP430 MCU的内部系统控制主要包括以下几块：

• 上电及复位控制
• 中断管理
• MCU运行模式
• TLV数据

对于MSP430的系统控制吧，如果仅仅是站在应用层的角度来说，可以不用太怎么了解，毕竟使用起来的话，SYS模块的的寄存器直接默认就好啦，不会有什么问题，基本都是存在比较深的解决不了的问题时才会牵扯到这一块的内容，因此我的讲解也比较有限，主要说一些关键的内容吧（主要是 我了解的也不是特别深。。。。）。下面开始进入我们今天的分享：

• 上电及复位管理

BOR：Brownout Reset，也就是掉电复位。

POR：Power on Reset，上电复位。

PUC：Power up Clear，通电清除

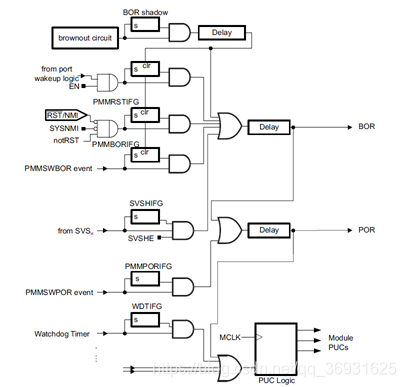

这三个有什么区别呢？为什么TI要设计三个复位模式呢？下面首先来看一下内部的复位结构图。

可以看到，BOR的影响最大，其次是POR，再其次是PUC，也就是说只要产生了BOR复位，那么肯定会生成POR复位和PUC复位。如果产生了POR复位，那么肯定会生成PUC复位但不一定会生成BOR复位。那么哪些条件下会产生响应的复位呢？

对于BOR：

1. 设备上电
2. RST/NMI引脚出现低电平，进入复位模式
3. 从LPM5或LPM4.5模式下唤醒
4. SVS电压监控模块出现了低，也就是内核电压再规定范围外。（SVS内容请参见指南4）
5. 软件BOR事件

对于POR：

1. BOR产生
2. 软件POR事件
