2、matlab 图像分割（1）

目的：利用图像的坐标点，判断出想要分割出的部分，利用 matlab 语法实现分割

1. 基本语法

1.1 定义矩阵

var =[ 1 2 3;
	   4 5 6];

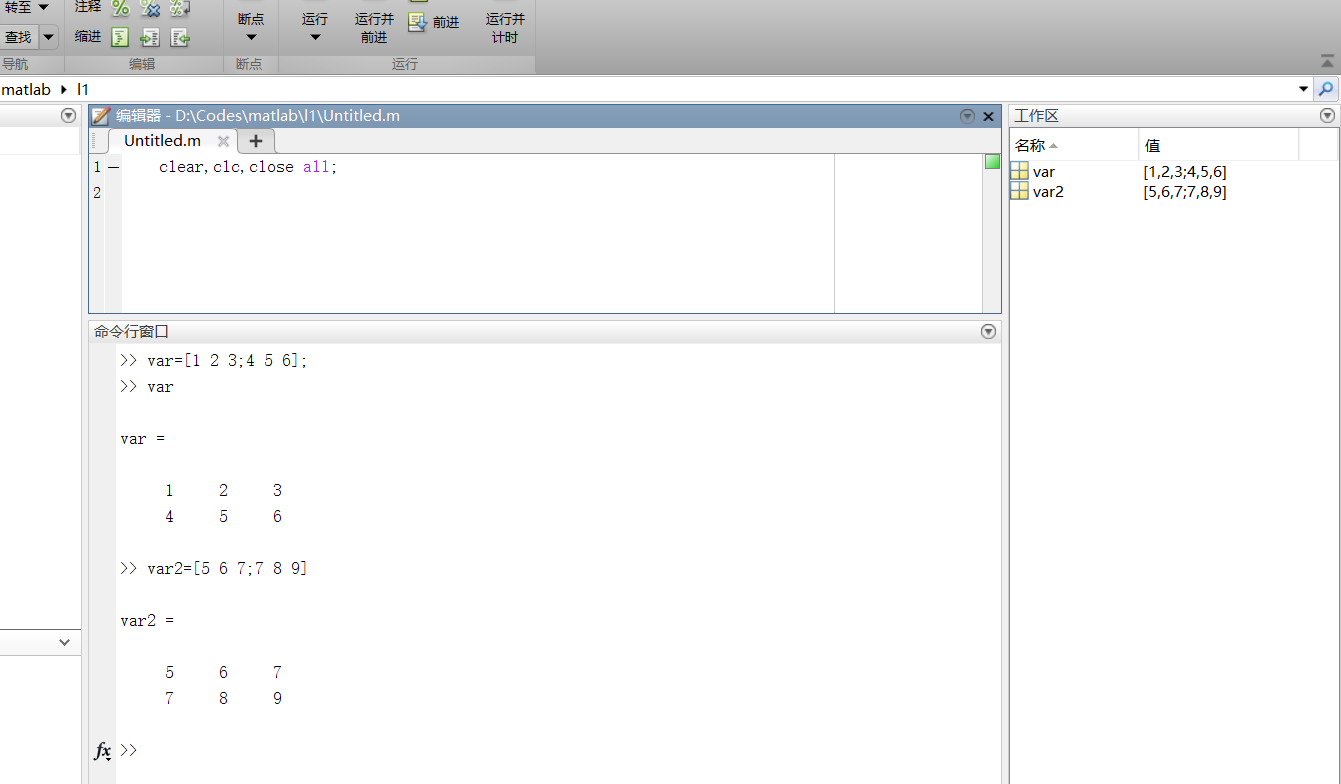

定义一个 2×3 的矩阵，该变量会出现在工作区，可以在命令行用变量输出该矩阵

1.2 find 函数

find(var)

查找出矩阵 var 中的非零坐标并返回这些坐标的点，可以返回为一维数组或二维数组

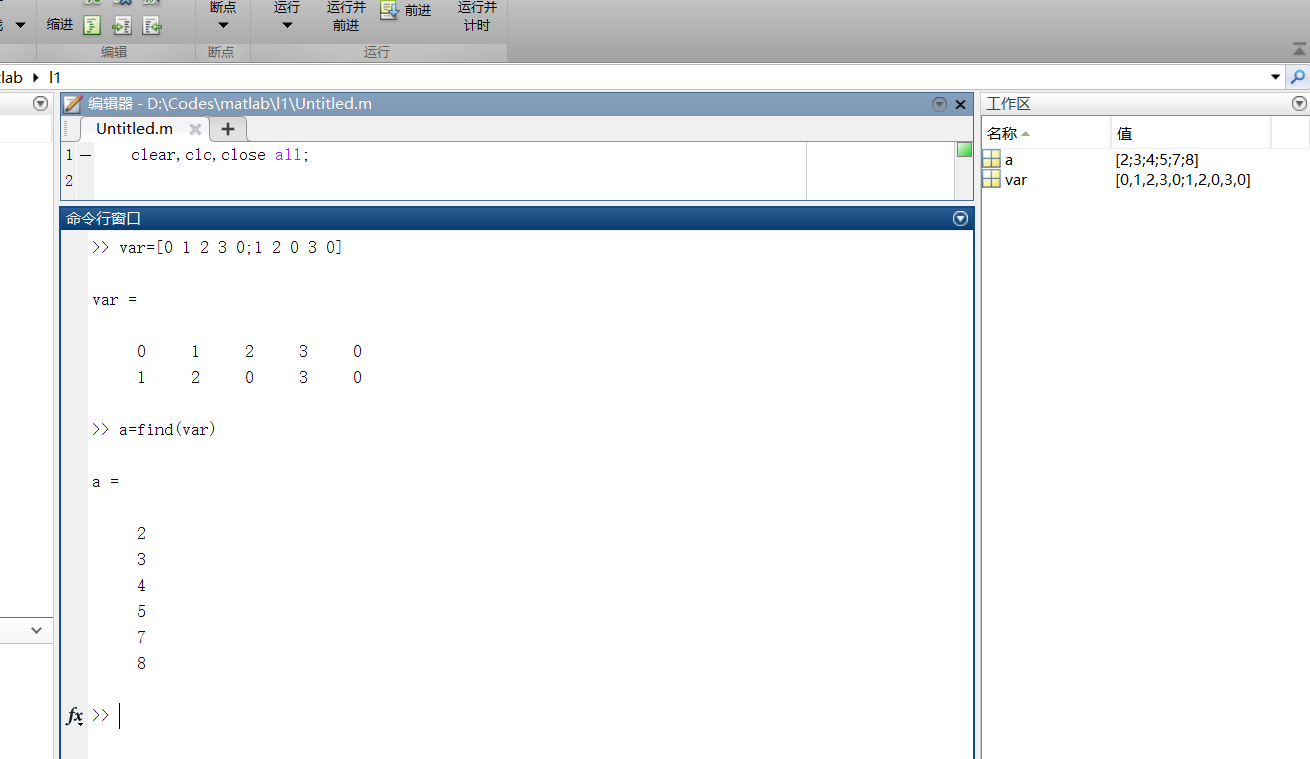

当返回给一个变量时，是一个一维数组，数组中存的是矩阵中 非 0 点 的位置编号，原图中的位置编号从上到下、从左到右顺序为1、2、3···

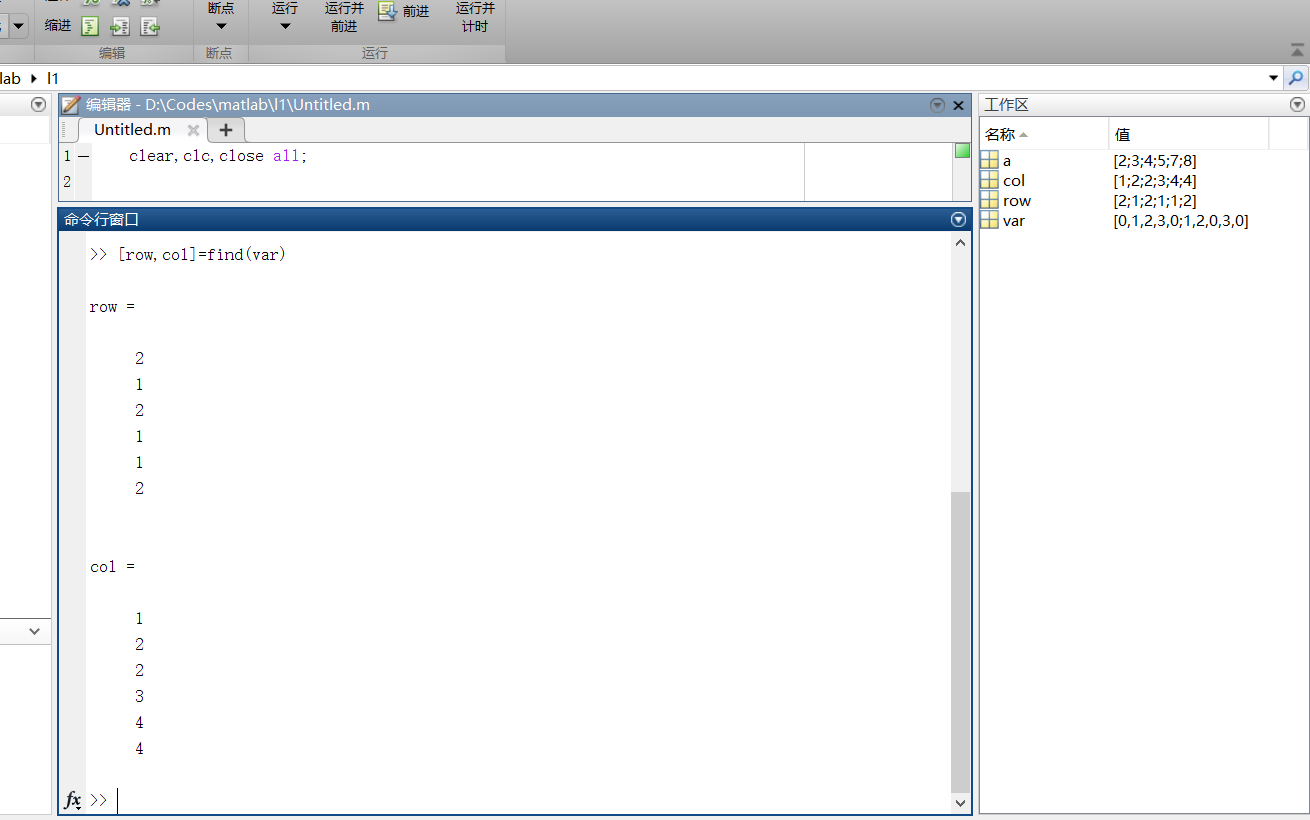

当返回给一个矩阵时，将横纵坐标分别赋值给两个矩阵变量，两个变量相同位置的值确定一个非 0 像素点的坐标。

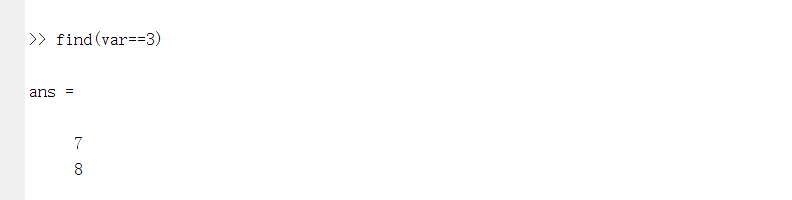

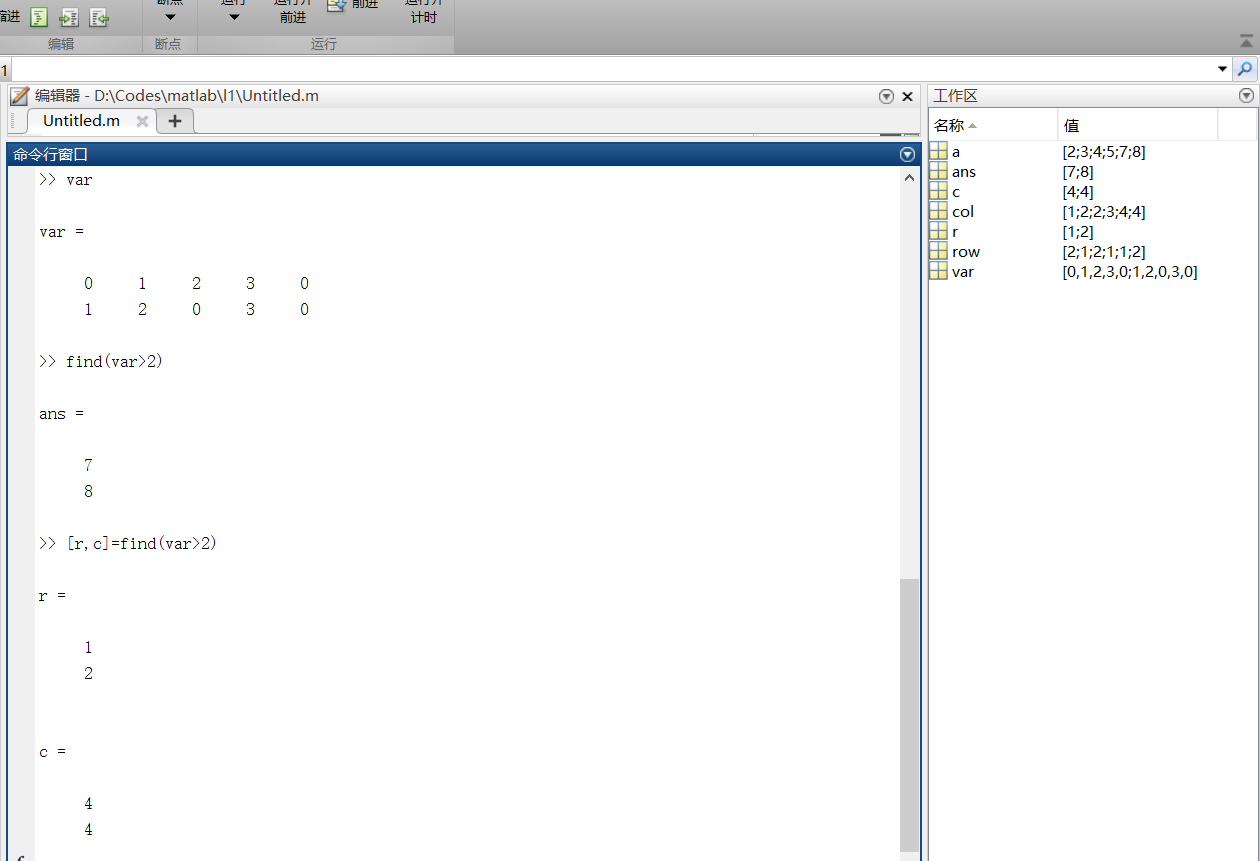

可以为 find 中参数指定条件，比如查找大于或等于某个值的元素的坐标：

1.3 切割图像

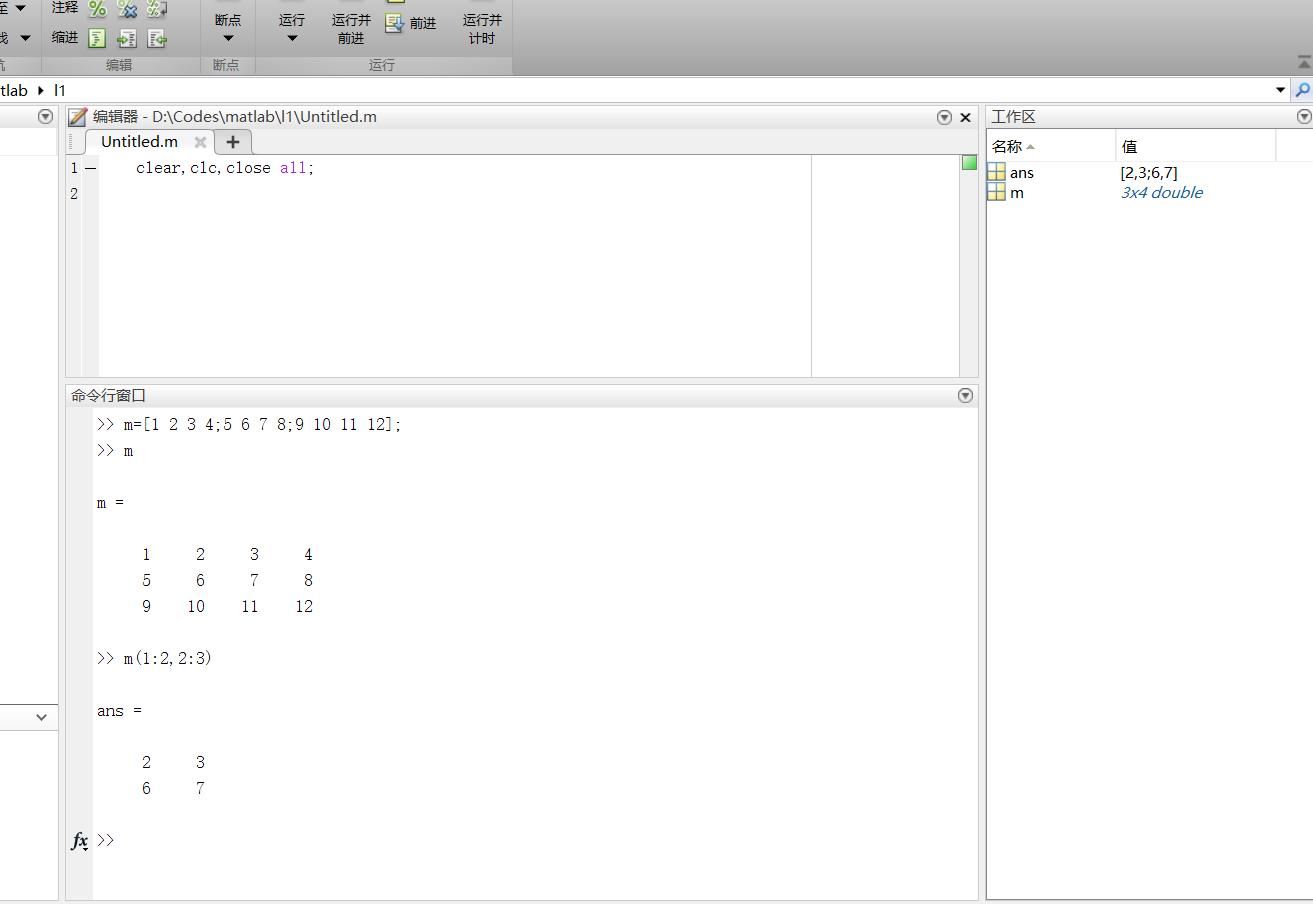

a(r1:r2, c1:c2)

返回矩阵或图片的 r1 到 r2 行， c1 到 c2 列，其中每个 " , " 区分一个维度，可以根据需要选择有几个维度。单独一个 " : " 作为一个维度代表选取所有行或列。

图片可以理解为一个矩阵，因为图片是由很多的像素点组成的，每个像素点都有自己的值，不同的值用来表示不同的颜色，因此图片就是一个矩阵。

2. 图像分割

2.1 切割月亮（1）

将下图中的月亮用以上函数切割成单独的图片。

步骤：

1. 先转换为二值图，图片在二值图的情况下较好处理。由于二值图只有一个维度，所以只有一个维度的横纵坐标，而每个像素点的取值只有 0 或 1 ，方便查找非 0 像素点，从而确定月亮的边界，再在原图找到相应位置，利用上面的函数进行切割。
2. 利用 find 找到二值图中所有的非 0 元素（二值图黑色为 0，白色为1）。
3. 找到非 0 元素的横纵坐标的范围，截取原图中的这个范围的图片即可。

代码实现：

clear,clc,close all;
f=imread('moon.jpg');
g=rgb2gray(f);
b=imbinarize(g);   %转换为二值图
imshow(b);
[r,c]=find(b);     %找到非零的坐标赋给[r,c]
result=f(min(r):max(r),min(c):max(c),:);    %该句解释在下方
figure,imshow(result);

result=f(min(r):max(r), min(c):max(c),:);

对图片 f 进行切割操作，因为 f 是 rgb 图，有三个维度，所以操作中有三个维度，在上面的 find 函数是在二值图中找到非零的横纵坐标的值，r 中存的是非 0 像素点的行的所有坐标，c 存的是非 0 像素点的列的所有坐标。
根据图像可知，行坐标的最大值和最小值是月亮的上下边界，所以用 min( r ):max( r ) 选中；用 min( c ):max( c ) 选中列坐标的最大值和最小值，是月亮的左右边界；第三维为色彩，用 ’ : ’ 全部选中，显示彩色图（具体为什么会显示彩色图，这里有讲解，大家可以参考理解）。

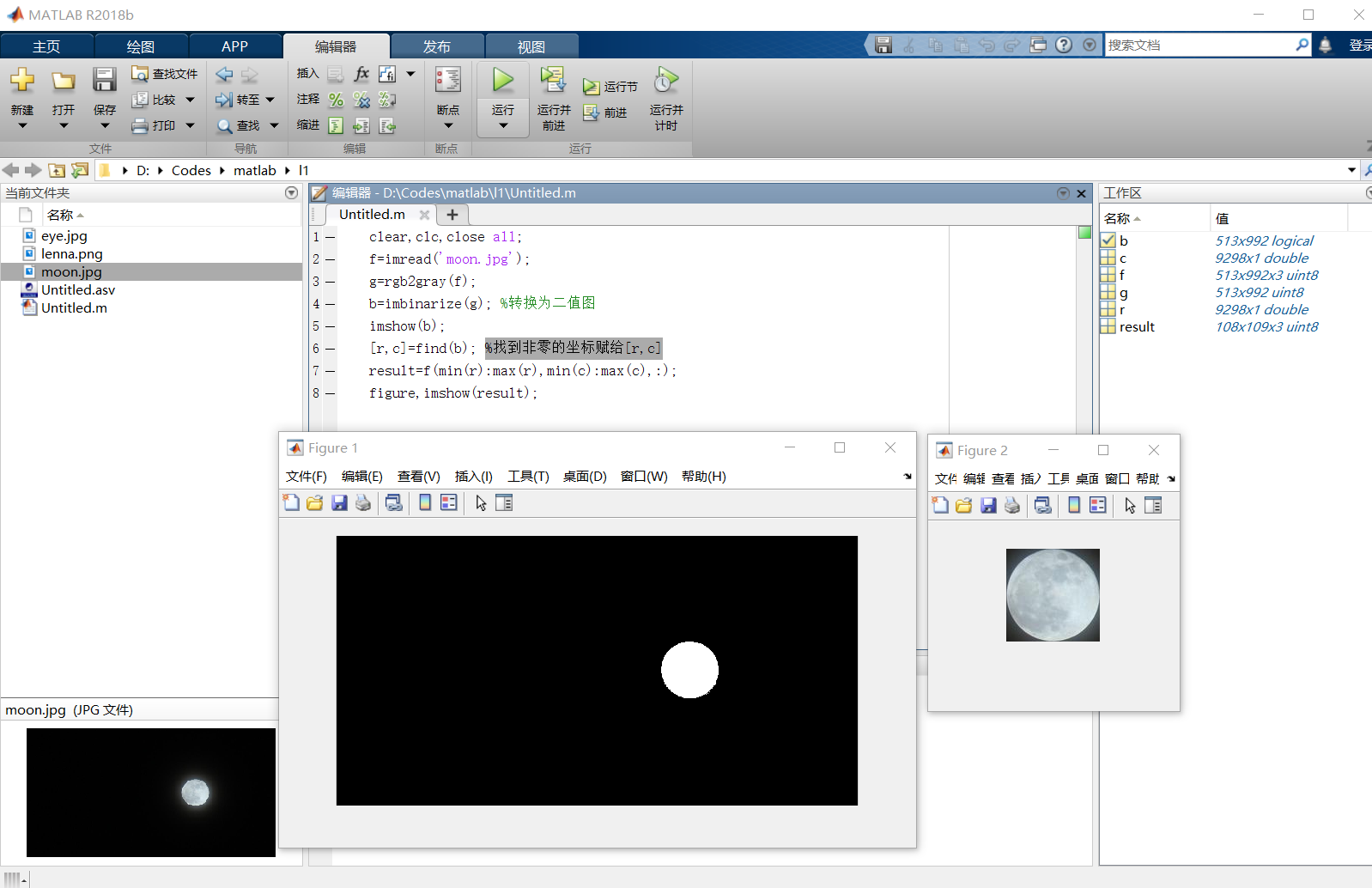

代码运行效果如下：
