嵌入式系统——曼彻斯特编码

1. 曼彻斯特编码

  曼彻斯特编码是一种双相编码，即每个码元均用两个不同相位的电平信号表示，用电平跳变的方法表示“0”或“1”。

• 传输“0”时，前半个周期为高电平，后半个周期为低电平，实现“高->低”跳变
• 传输“1”时，前半个周期为低电平，后半个周期为高电平，实现“低->高”跳变

2. 差分曼彻斯特编码

  差分曼彻斯特编码也是一种双相编码，它在每个周期中间均产生一次跳变，传输“0”还是“1”是在每个时钟周期的开始有无跳变来区分的。

• 在周期开始时有跳变是“0”
• 在周期开始时无跳变是“1”

3. 曼彻斯特编码和差分曼彻斯特编码区别

• 相同点：每个码元周期中间都会发生跳变
• 不同点：

	曼彻斯特	差分曼彻斯特
数据跳变位置	码元中间	相邻码元起始
跳变规则	“0”：高->低；“1”：低->高	“0”：变；“1”：不变

---

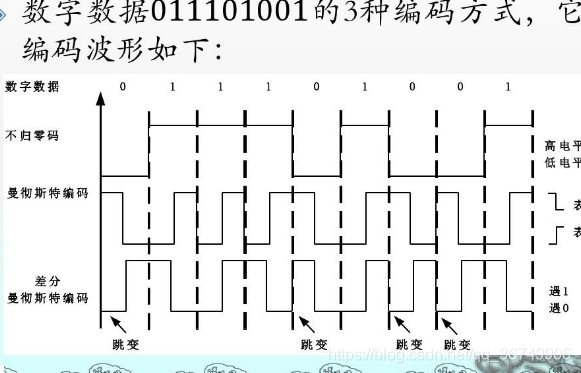

例题

例1</
