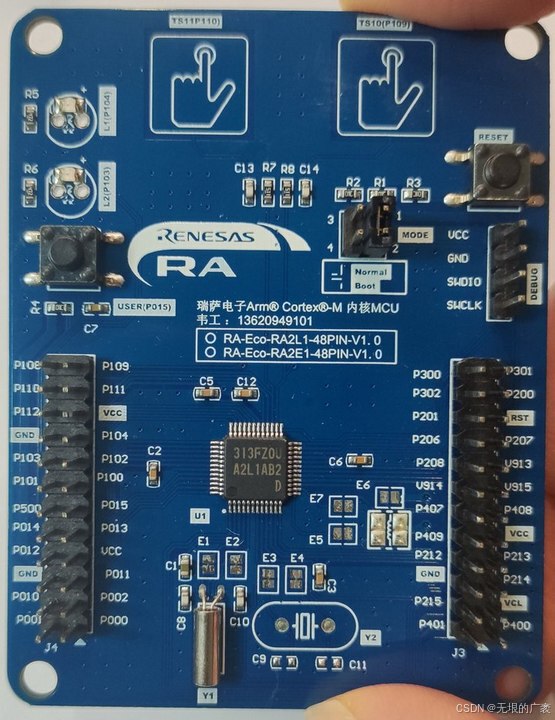

本文简要介绍 RA-Eco-RA2L1-48PIN V1.0 开发板，并建立工程进行测试。

简介

RA2L1 产品组基于 Arm® Cortex®-M23 核心。

采用优化的制程和瑞萨电子的低功耗工艺技术。

RA2L1 产品组能够支持 1.6V - 5.5V 宽电压工作，CPU 时钟频率最高 48MHz，且运行模式电流和待机模式电流更低。

RA2L1 产品群配备了增强型电容式触摸感应单元 (CTSU2)、串行通信接口、高精度模拟电路和定时器。

封装从 48 引脚到 100 引脚。

特性

• 48MHz Arm® Cortex®-M23
• 256KB 代码闪存和 32KB SRAM（支持 ECC）
• 8KB 数据闪存，提供与 EEPROM 类似的数据存储功能
• 48 引脚的封装
• 内部电压调节电路
• 增强型电容式触摸感应单元 (CTSU2)
• 12 位 ADC，12 位 DAC，低功耗比较器
• 32 位通用 PWM 定时器，16 位通用 PWM 定时器，低功耗异步通用定时器
• 实时时钟
• 串行通信接口（UART、简单 SPI、简单 I2C）
• 独立的SPI接口 / I2C 多主接口
• CAN
• 安全功能
• 加密功能

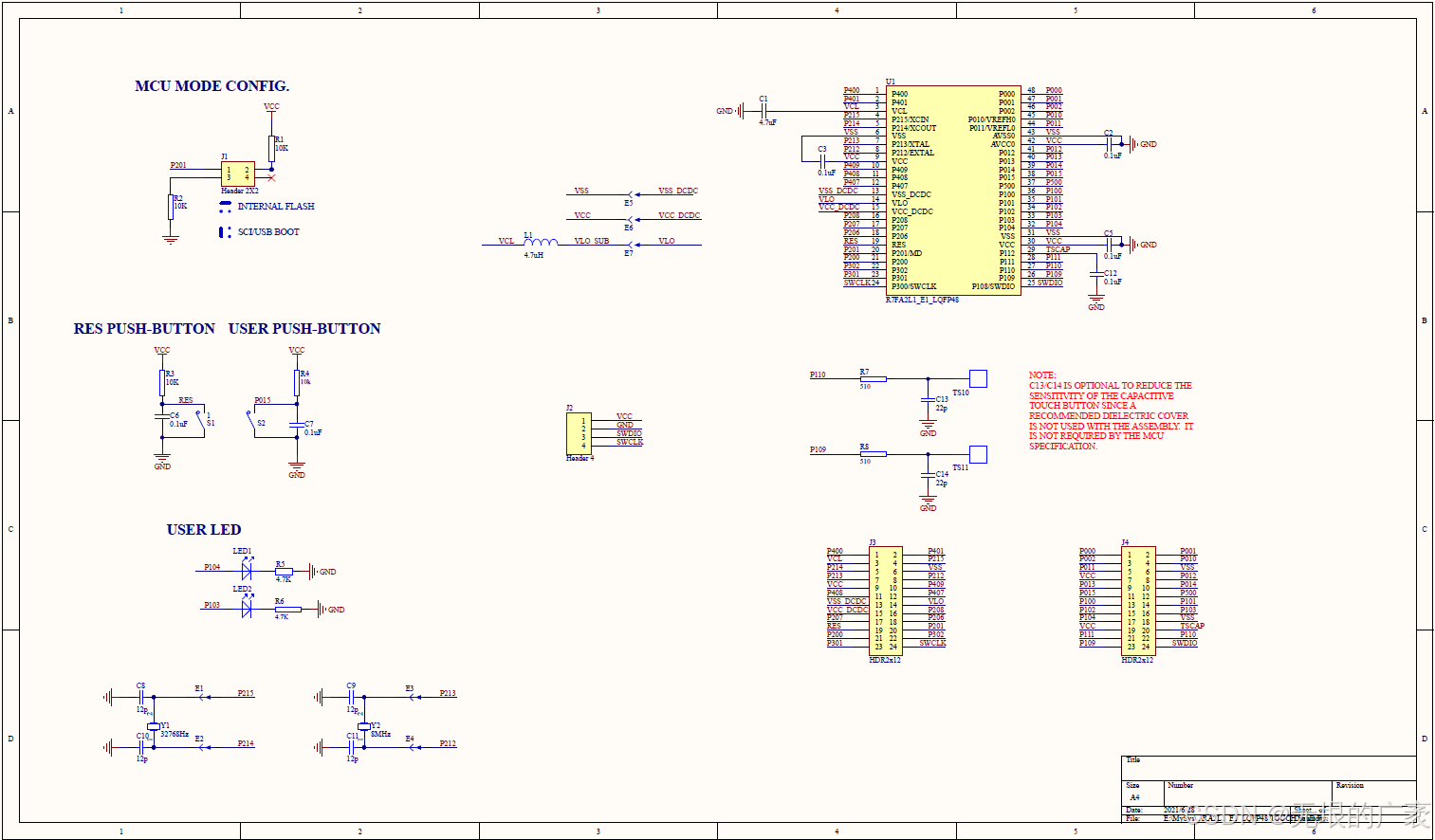

原理图

详见：RA-Eco-RA2L1-48PIN .

开发环境

这里简要介绍开发环境的搭建流程。

开发环境支持 e² studio 和 Keil ，这里主要介绍和使用前者。

下载并安装 瑞萨FSP (flexible software package) 灵活配置软件包 。

注意：不需要单独安装 e² studio，FSP 平台安装程序会安装 e² studio 和使用 FSP 所需的所有其他工具。

由于这里我们使用 RA2L1 主控，仅安装 RA0 系列软件包即可。

工程测试

由板载 LED 原理图可知

两 LED 均为高电平点亮。

代码

void hal_entry(void)
{
    /* TODO: add your own code here */
    while(1)
    {
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_03, BSP_IO_LEVEL_LOW);
        R_BSP_SoftwareDelay(100, BSP_DELAY_UNITS_MILLISECONDS);
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_03, BSP_IO_LEVEL_HIGH);
        R_BSP_SoftwareDelay(100, BSP_DELAY_UNITS_MILLISECONDS);
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_04, BSP_IO_LEVEL_LOW);
        R_BSP_SoftwareDelay(100, BSP_DELAY_UNITS_MILLISECONDS);
        R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_04, BSP_IO_LEVEL_HIGH);
        R_BSP_SoftwareDelay(100, BSP_DELAY_UNITS_MILLISECONDS);
    }
#if BSP_TZ_SECURE_BUILD
    /* Enter non-secure code */
    R_BSP_NonSecureEnter();
#endif
}

代码可实现 P103 和 P104 输出电平循环交替反转。

效果

两 LED 交替闪烁。
