滤波器设计

ButterWorth模拟低通滤波器

增益函数
G(w)=20lg|H(jw)|

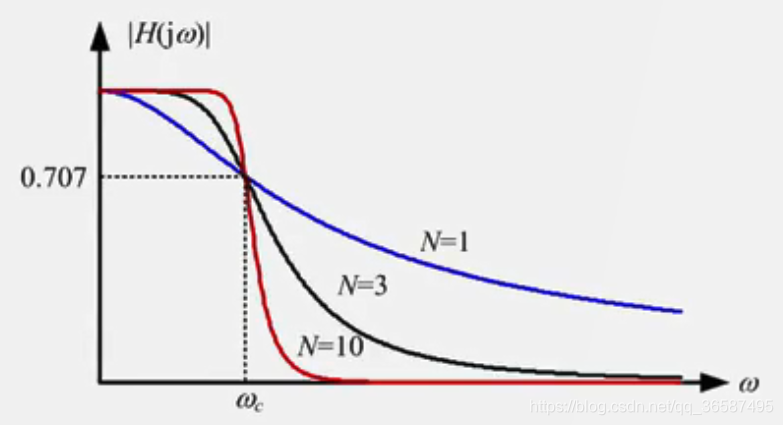

BW模拟低通滤波器频域特性
在这里插入图片描述
其中，N为滤波器阶数，wc（截止频率）为3db截频
在这里插入图片描述
当w=0时，|Hjw|=1,当w=∞时，|Hjw|=0，在wc这一点衰耗值为10lg2=3db

设计步骤：
1、确定模拟滤波器阶数N

根据wp，ws，计算出Ap，As
A(w)=-10lg|H(jw)|²
代入得
在这里插入图片描述
N取整数即可

2、确定3db截频wc

在这里插入图片描述
可以根据wp、Ap来求，也可以根据ws、As来求

3、计算模拟滤波器的系统函数极点

4、得到系统函数H(s)

切比雪夫1型模拟低通滤波器

在这里插入图片描述
N：阶数，埃普西隆：
