ADC学习

ADC：模数转换器（Analog-to-Digital Converter），将外部模拟信号转换成单片机能够处理的数字信号，过程包括采样、保持、量化、编码。

原理参考：https://blog.youkuaiyun.com/gtz736781333/article/details/116045697

STM32的ADC实现：(1条消息) STM32---ADC模数转换详解_阿槐123456的博客-优快云博客_stm32ad转换模块

ADC分为三种模式：单次模式、连续模式、扫描模式；



1、单次模式：初始化-单次模式；ADC只执行一次转换

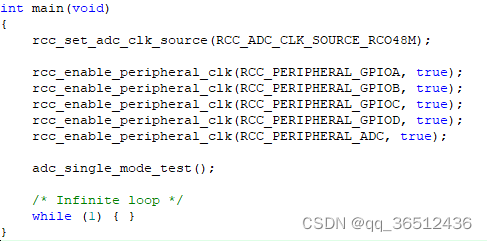

 选择时钟源：RCC_ADC_CLK_SOURCE_RCO48M

开启时钟：A、B、C、D、ADC

void adc_single_mode_test(void)
{
    uint32_t i;
    gpio_t *gpiox;
    uint32_t pin;
    float gain_value;
    float dco_value;

    adc_get_calibration_value(false, &gain_value, &dco_value);

    gpiox = GPIOA;
    pin = GPIO_PIN_8;
    gpio_init(gpiox, pin, GPIO_MODE_ANALOG);
    pin = GPIO_PIN_11;
    gpio_init(gpiox, pin, GPIO_MODE_ANALOG);

    adc_init();

    adc_config_clock_division(20); //sample frequence 150K

    adc_config_sample_sequence(0, 1);
    adc_config_sample_sequence(1, 2);
    adc_config_sample_sequence(2, 2);

    adc_config_conv_mode(ADC_CONV_MODE_SINGLE);

    adc_enable(true);

    adc_start(true);

    for (i = 0; i < ADC_DATA_NUM; i++)
    {
        while(!adc_get_interrupt_status(ADC_ISR_EOC));
        adc_data_1[i] = adc_get_data();
        while(!adc_get_interrupt_status(ADC_ISR_EOC));
        adc_data_2[i] = adc_get_data();
        while(!adc_get_interrupt_status(ADC_ISR_EOC));
        (void)adc_get_data();
        adc_start(true);
    }

    adc_start(false);
    adc_enable(false);

    for (i = 0; i < ADC_DATA_NUM; i++)
    {//calibration sample value
        calibrated_sample_1[i] = ((1.2/4096) * adc_data_1[i] - dco_value) / gain_value;
        calibrated_sample_2[i] = ((1.2/4096) * adc_data_2[i] - dco_value) / gain_value;
    }
}

2、连续模式：当前面ADC转换一结束马上就启动另一次转换

void adc_continue_mode_test(void)
{
    uint32_t i;
    gpio_t *gpiox;
    uint32_t pin;
    float gain_value;
    float dco_value;

    adc_get_calibration_value(false, &gain_value, &dco_value);

    gpiox = GPIOA;
    pin = GPIO_PIN_8;
    gpio_init(gpiox, pin, GPIO_MODE_ANALOG);
    pin = GPIO_PIN_11;
    gpio_init(gpiox, pin, GPIO_MODE_ANALOG);

    adc_init();

    adc_config_clock_division(20); //sample frequence 150K

    adc_config_sample_sequence(0, 1);
    adc_config_sample_sequence(1, 2);

    adc_config_conv_mode(ADC_CONV_MODE_CONTINUE);

    adc_enable(true);

    adc_start(true);
    for (i = 0; i < ADC_DATA_NUM; i++)
    {
        while(!adc_get_interrupt_status(ADC_ISR_EOC));
        adc_data_1[i] = adc_get_data();
        while(!adc_get_interrupt_status(ADC_ISR_EOC));
        adc_data_2[i] = adc_get_data();
    }

    adc_start(false);
    adc_enable(false);

    for (i = 0; i < ADC_DATA_NUM; i++)
    {//calibration sample value
        calibrated_sample_1[i] = ((1.2/4096) * adc_data_1[i] - dco_value) / gain_value;
        calibrated_sample_2[i] = ((1.2/4096) * adc_data_2[i] - dco_value) / gain_value;
    }
}

3、不知道是不是扫描模式，名字叫不连续模式

void adc_discontinuous_mode_test(void)
{
    uint32_t i;
    gpio_t *gpiox;
    uint32_t pin;
    float gain_value;
    float dco_value;

    adc_get_calibration_value(false, &gain_value, &dco_value);

    gpiox = GPIOA;
    pin = GPIO_PIN_8;
    gpio_init(gpiox, pin, GPIO_MODE_ANALOG);
    pin = GPIO_PIN_11;
    gpio_init(gpiox, pin, GPIO_MODE_ANALOG);

    adc_init();

    adc_config_clock_division(20); //sample frequence 150K

    adc_config_sample_sequence(0, 1);
    adc_config_sample_sequence(1, 2);

    adc_config_conv_mode(ADC_CONV_MODE_DISCONTINUE);

    adc_enable(true);

    adc_start(true);

    while(!adc_get_interrupt_status(ADC_ISR_EOC));
    (void)adc_get_data();

    for (i = 0; i < ADC_DATA_NUM; i++)
    {
        adc_start(true);
        while(!adc_get_interrupt_status(ADC_ISR_EOC));
        adc_data_1[i] = adc_get_data();

        adc_start(true);
        while(!adc_get_interrupt_status(ADC_ISR_EOC));
        adc_data_2[i] = adc_get_data();
    }

    adc_start(false);
    adc_enable(false);

    for (i = 0; i < ADC_DATA_NUM; i++)
    {//calibration sample value
        calibrated_sample_1[i] = ((1.2/4096) * adc_data_1[i] - dco_value) / gain_value;
        calibrated_sample_2[i] = ((1.2/4096) * adc_data_2[i] - dco_value) / gain_value;
    }
}
