【蓝桥杯嵌入式学习G431】模块六：ADC

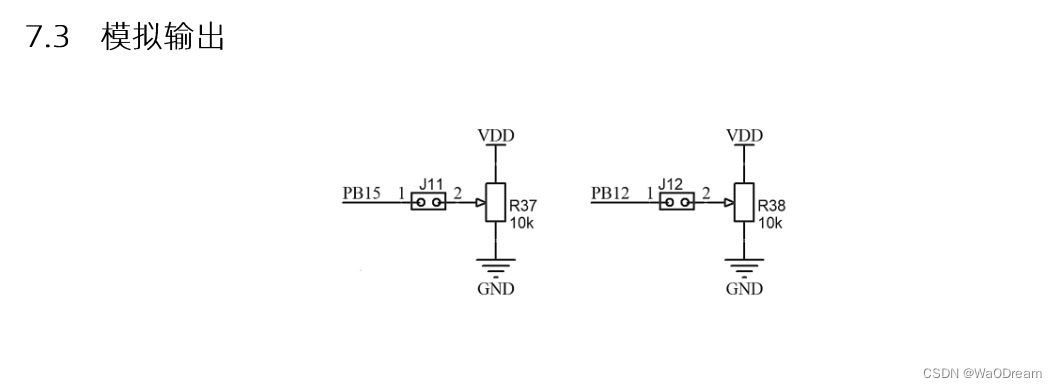

原理图：

STM32CubeMX配置：

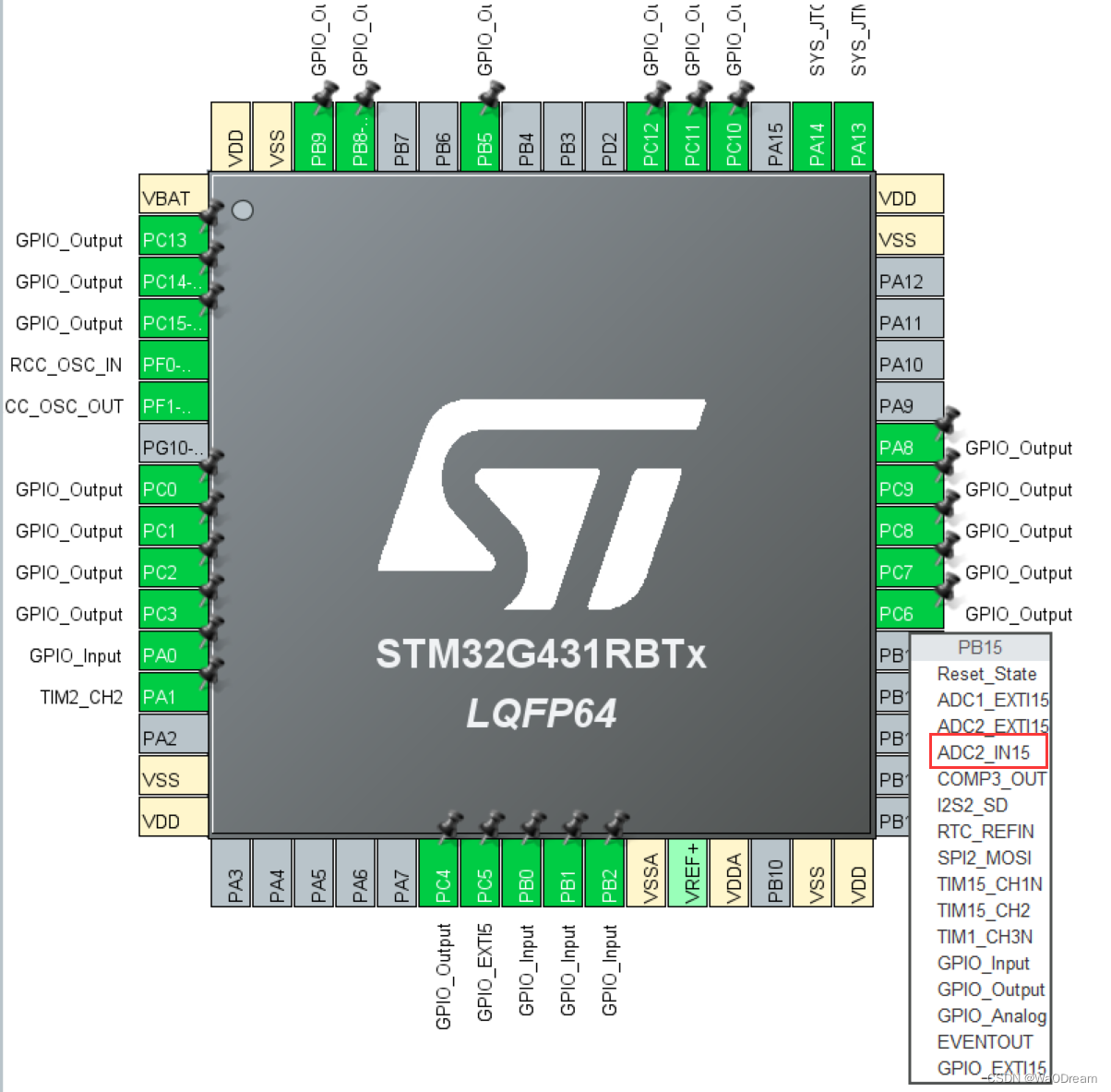

打开软件。根据原理图，配置引脚PB15或者PB12，具体配置哪个需要根据题目需求，看题目是对哪个电位器，如果是对R37电位器进行操作，则配置PB15，如果是对R38电位器进行操作，则配置PB12。这里以R37为例，也就是配置PB15：选中ADC2_IN15。

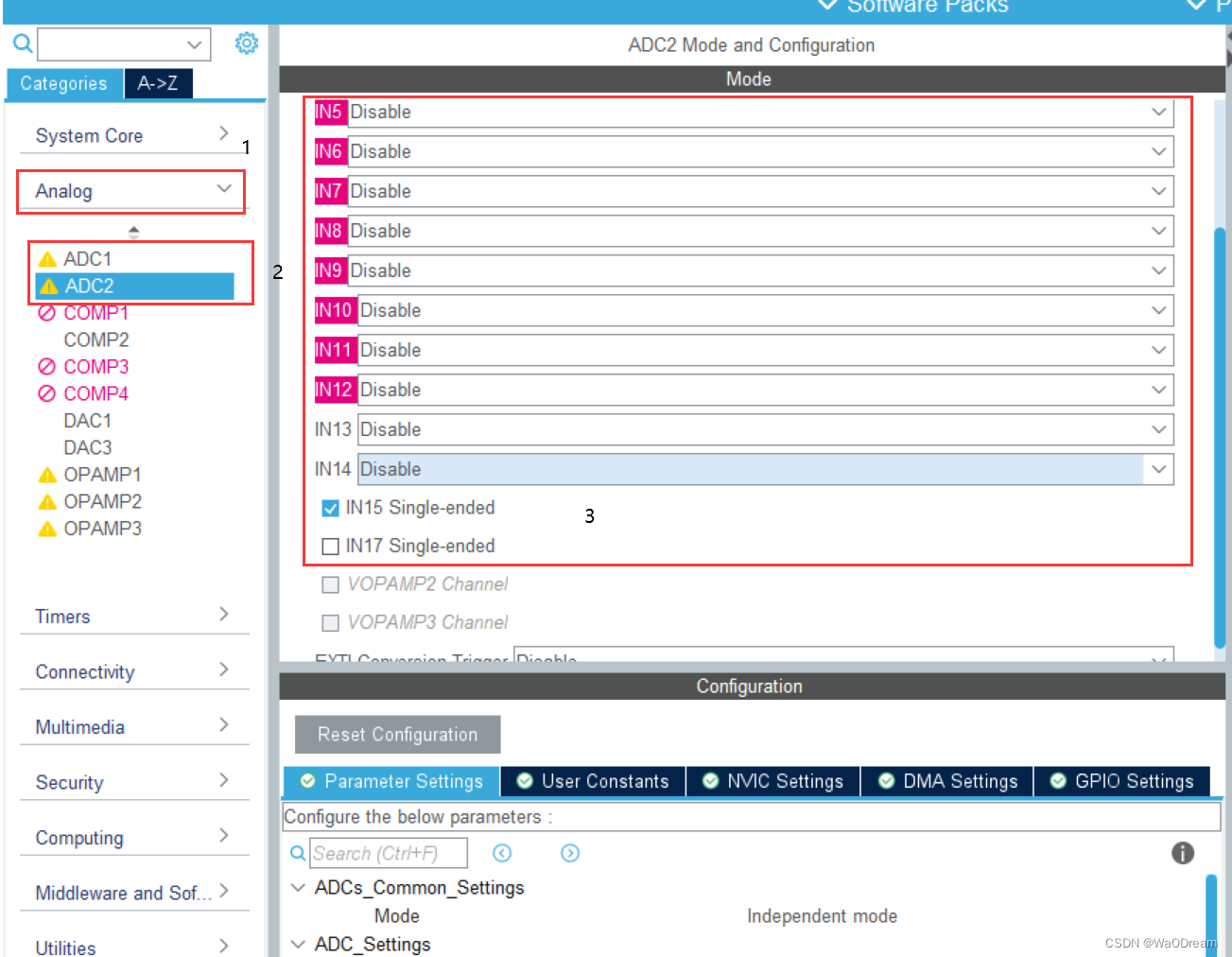

在左侧选中Analog，以PB15为例子，选择ADC2，在Mode中选择IN15 Single-ended：

配置成功，点击GENERATE CODE。

Keil5配置：

打开软件。

新建文件：myadc.c和myadc.h，注意由于库本身自带adc.h所以不能取名为adc，随意换一个名字都可以。

myadc.c

#include "badc.h"

//读取adc
double getADC(ADC_HandleTypeDef *pin)
{
	uint adc;
	HAL_ADC_Start(pin);
	adc=HAL_ADC_GetValue(pin);
	return adc*3.3/4096;
}

myadc.h

#ifndef _BADC_H_
#define _BADC_H_

#include "main.h"

double getADC(ADC_HandleTypeDef *pin);
#endif

可以调用getADC函数来获取当前的值。

getADC(&hadc2)
