前言

---

本文所使用的是蓝桥杯嵌入式新的开发版—STM32G431RBT6。

软件准备：

• JAVA 尽量安装最新版 64 位的Java
• STM32CubeMX
• Keil 5安装包链接：
• 链接：https://pan.baidu.com/s/1OgnYGpnTmTyaS9ytCq-JTg 提取码：qh5o

由于蓝桥杯嵌入式省赛赛道，通常只是在几个模块里出考点，所以就将各个模块都进行整理。

---

软件安装

---

JAVA

STM32CubeMX的运行需要在JAVA的环境下，所以需要下载JAVA。前往上述链接去官网下载，尽量下载最新版且64为的JAVA。

1.1

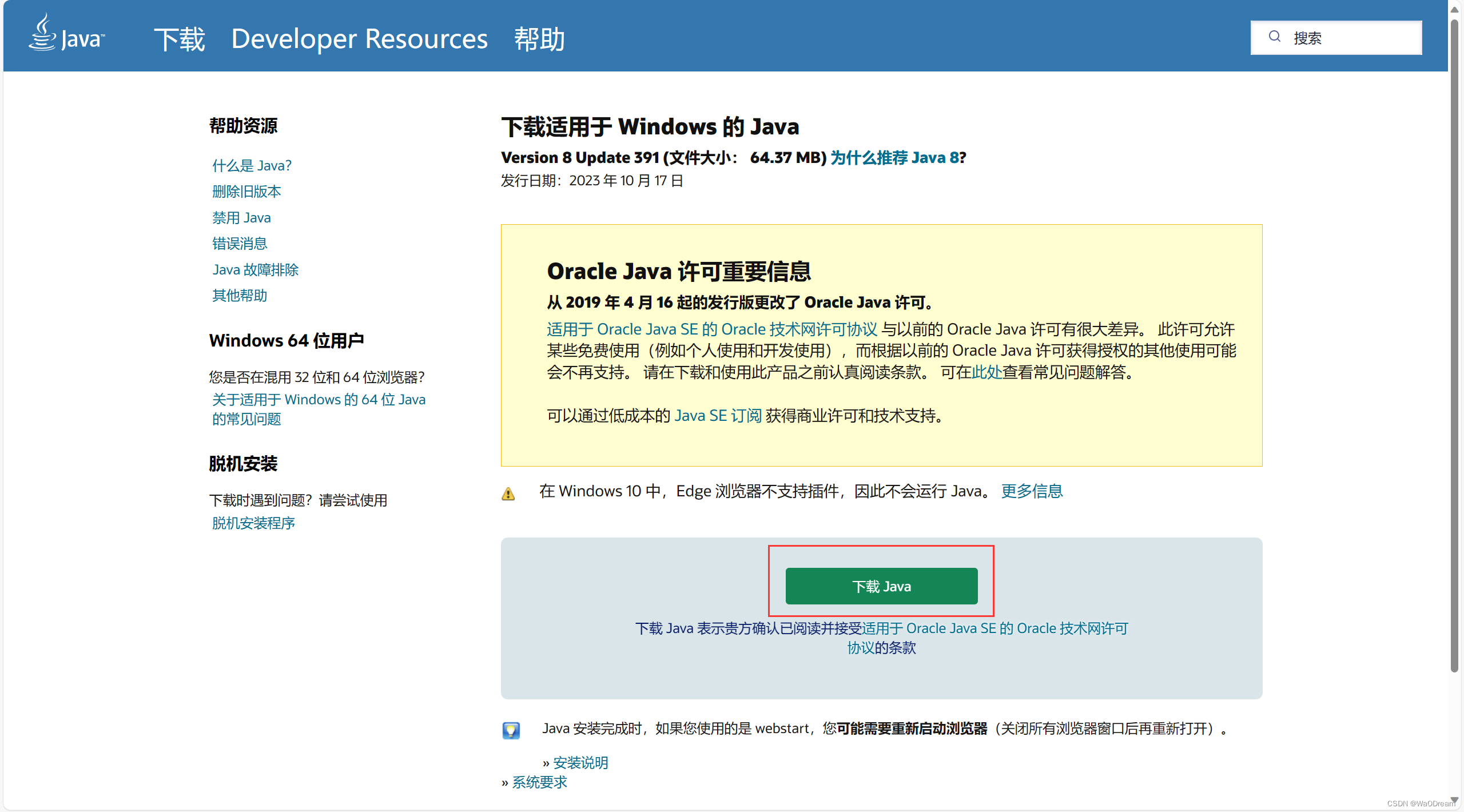

进入官网，点击 下载Java 即可

1.2

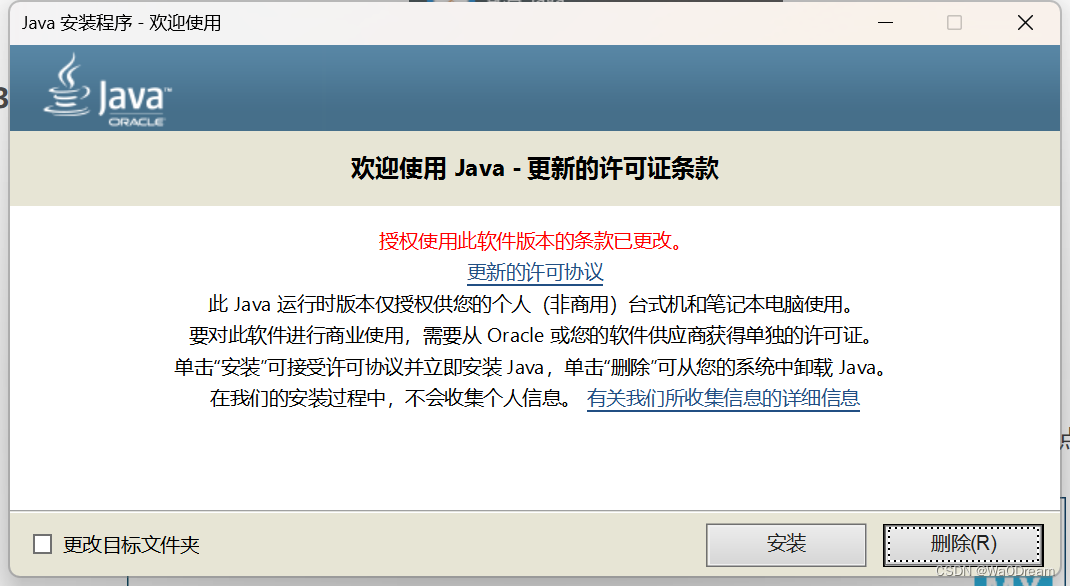

打开安装包，根据自己需求，选择是否更改目标文件夹，然后点击安装

1.3

等待自动安装完毕，点击下一步。

---

STM32CubeMX

2.1

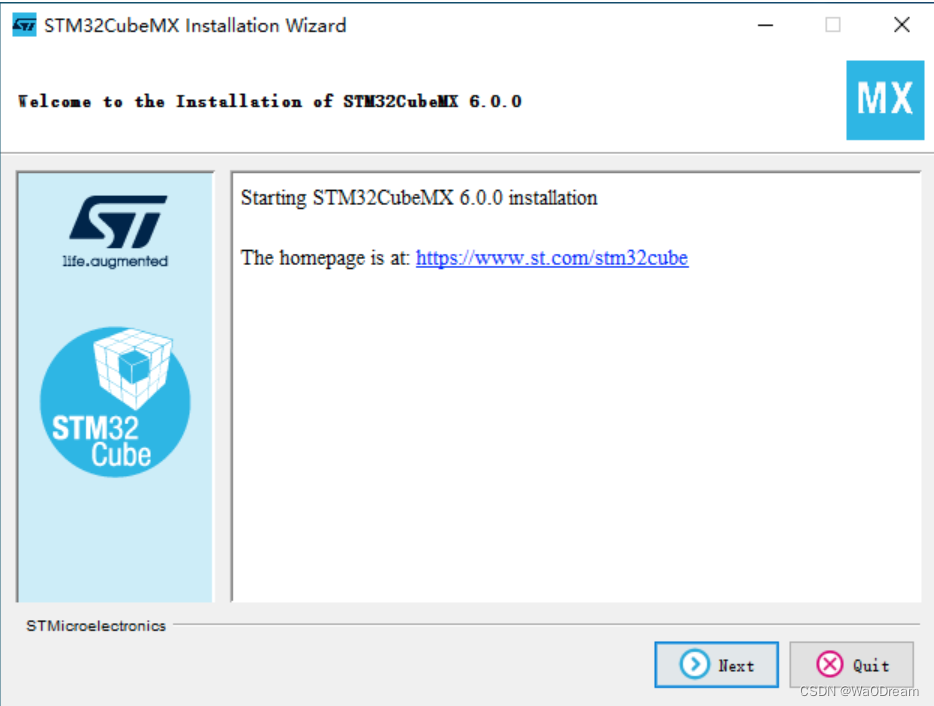

打开安装包 点击 Next

2.2

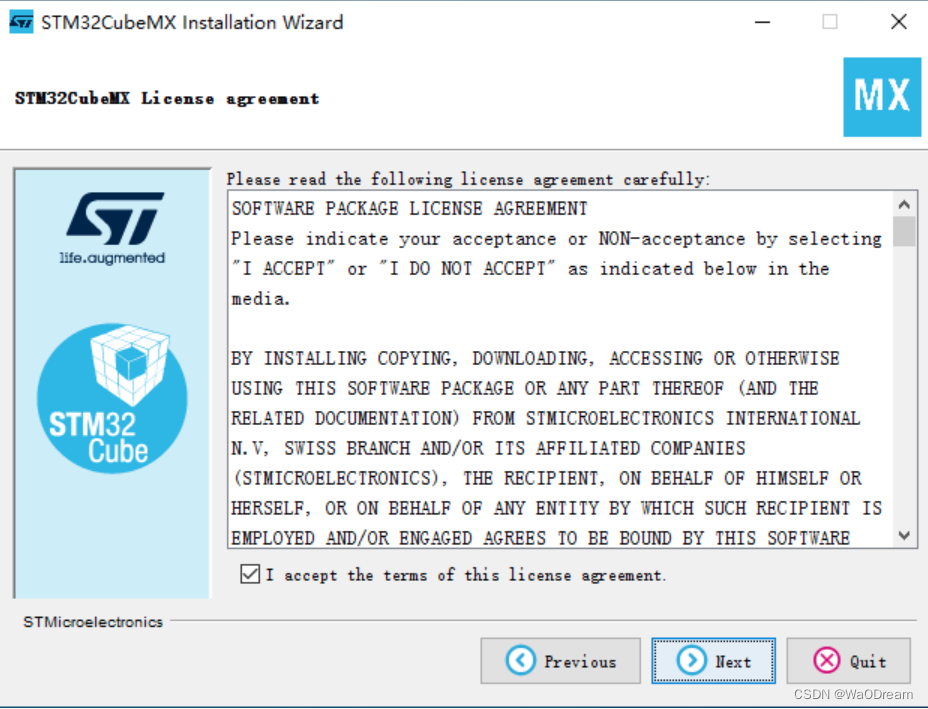

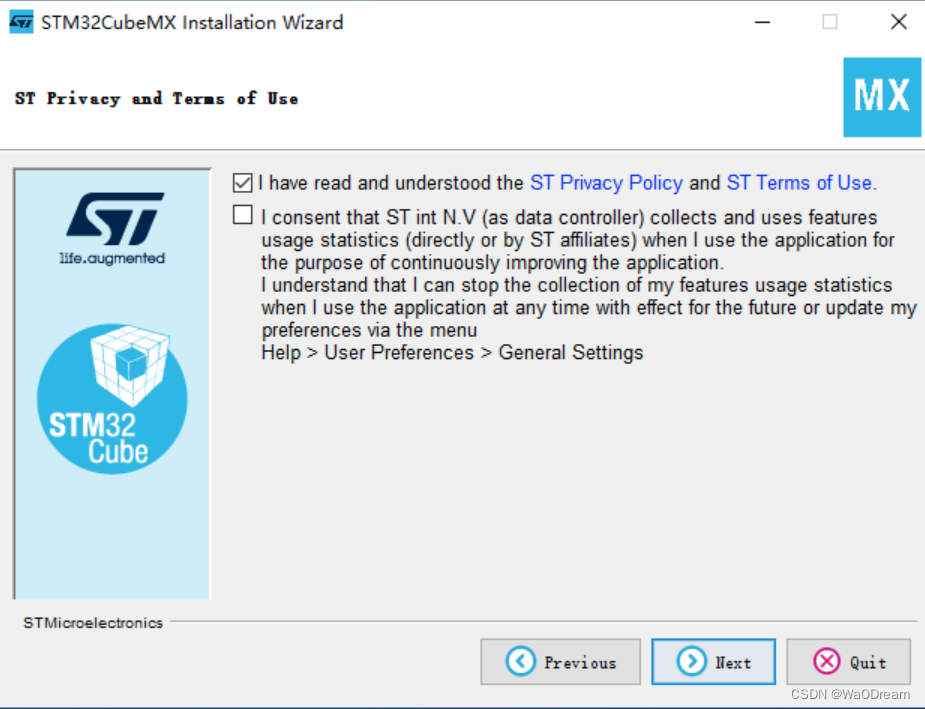

选择 accepet -> Next

2.3

勾选第一个 -> Next

2.4

选择合适路径

2.5

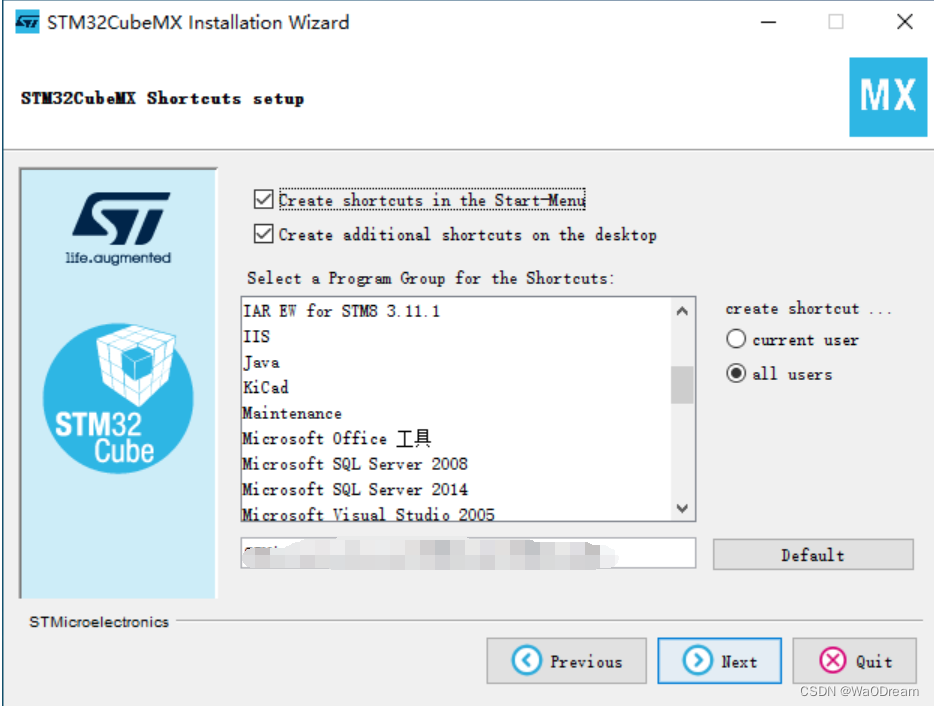

根据需求勾选

2.6

等待安装完成，退出。

---

Keil5

Keil5 的安装比较复杂，需要破解，此处就不详细介绍，详情转入下篇博客：
https://blog.youkuaiyun.com/Matcha_ice_cream/article/details/118684582
上述博客作者 ：Matcha_ice_cream

---

硬件准备

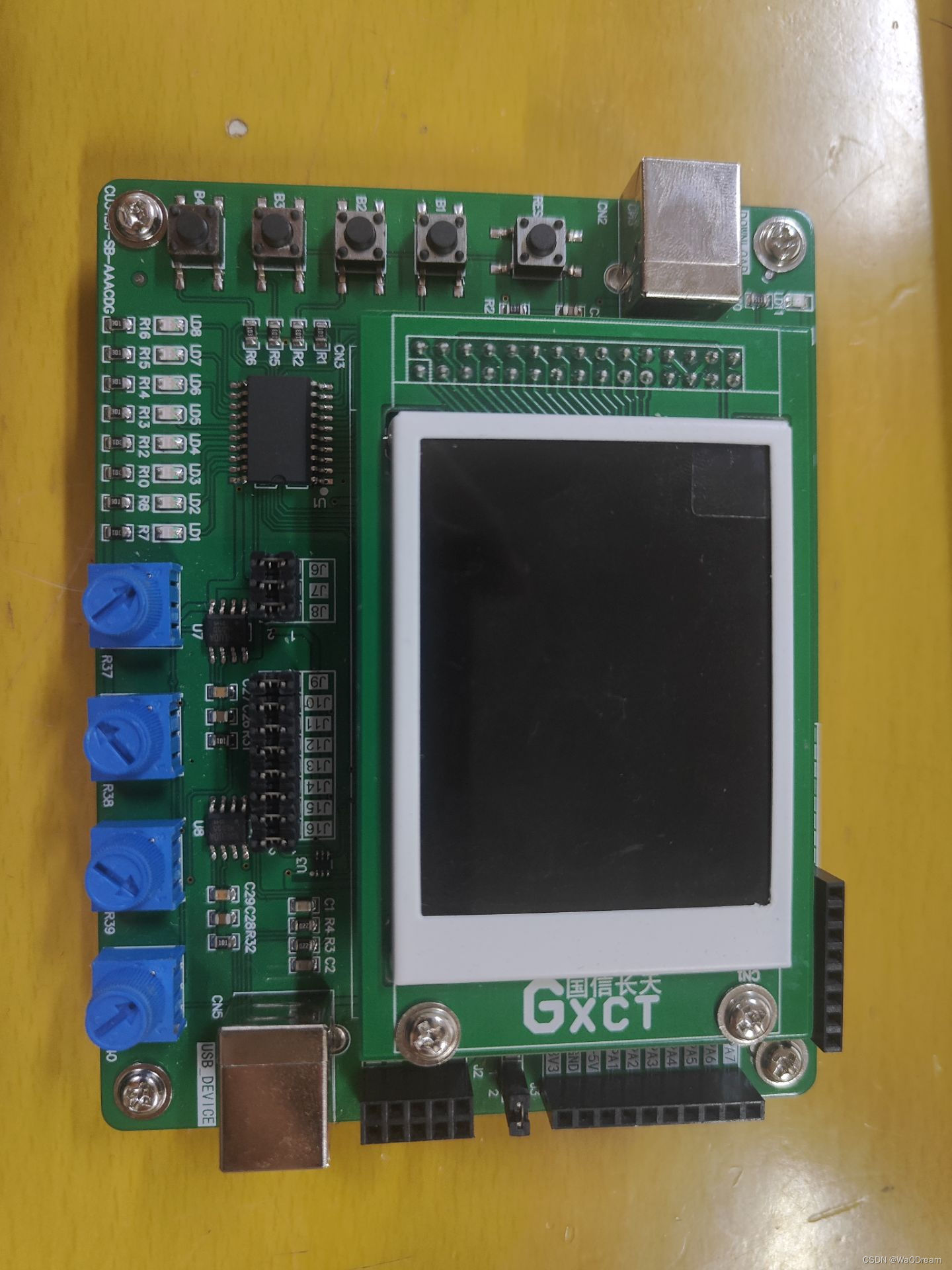

CT117E-M4开发板

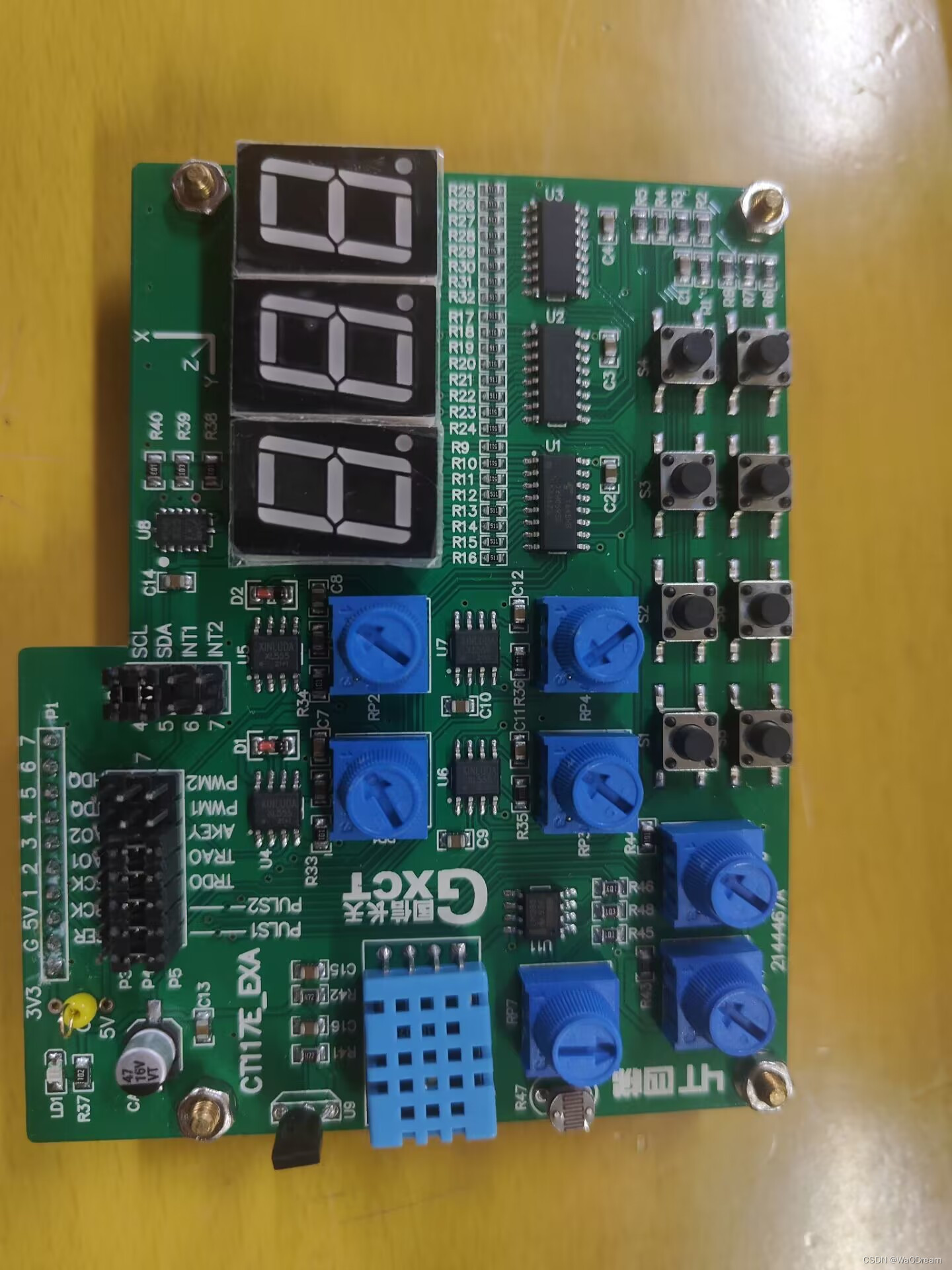

扩展版（一般是国赛才用）

---

软件配置

---

STM32CubeMX

3.1

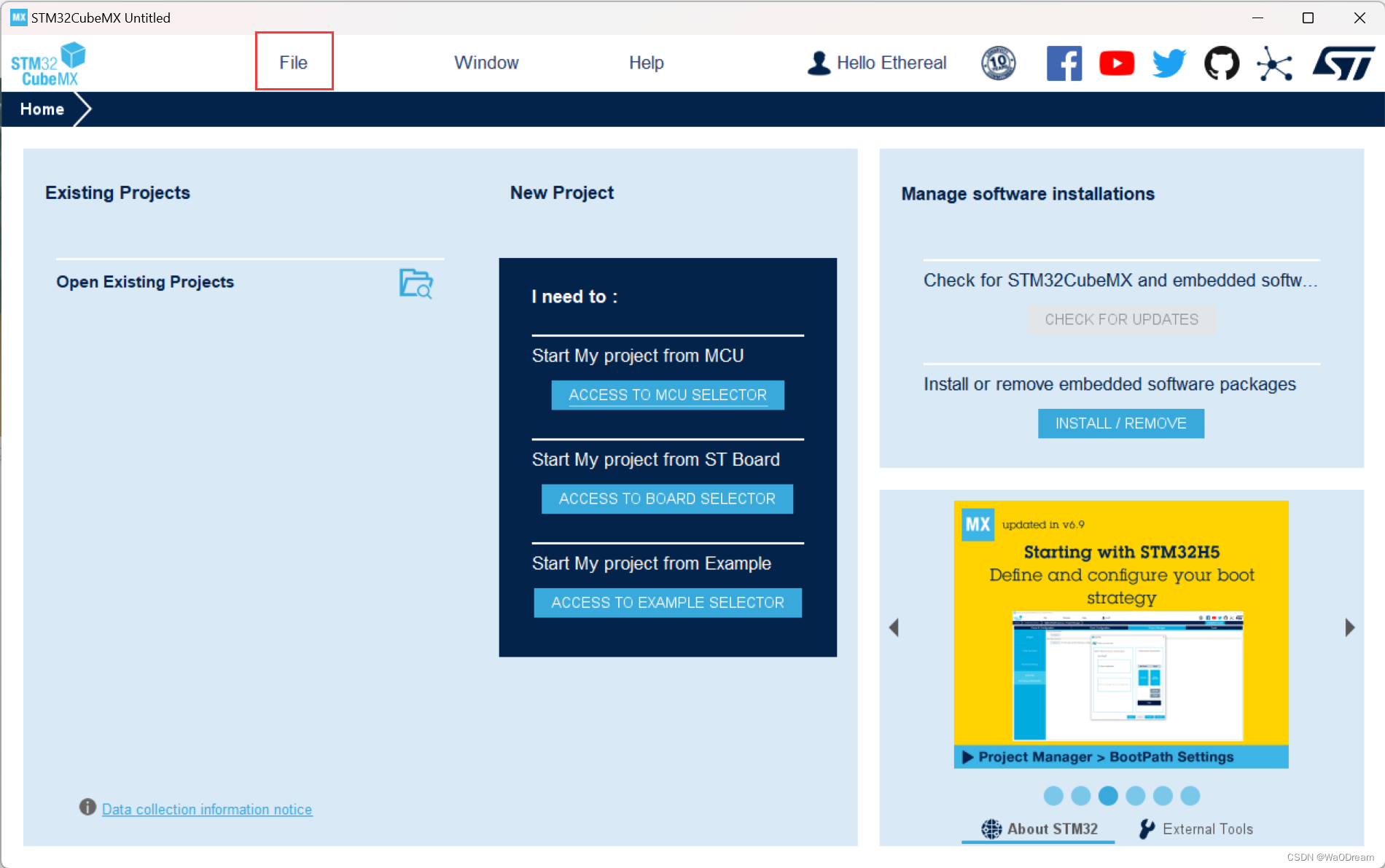

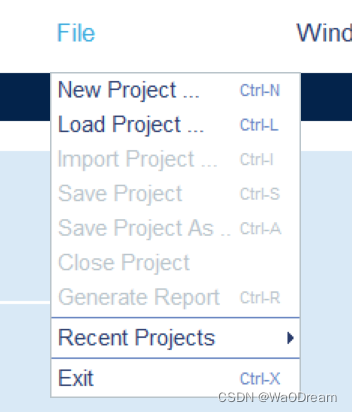

打开软件，选择 File -> New Project

3.2

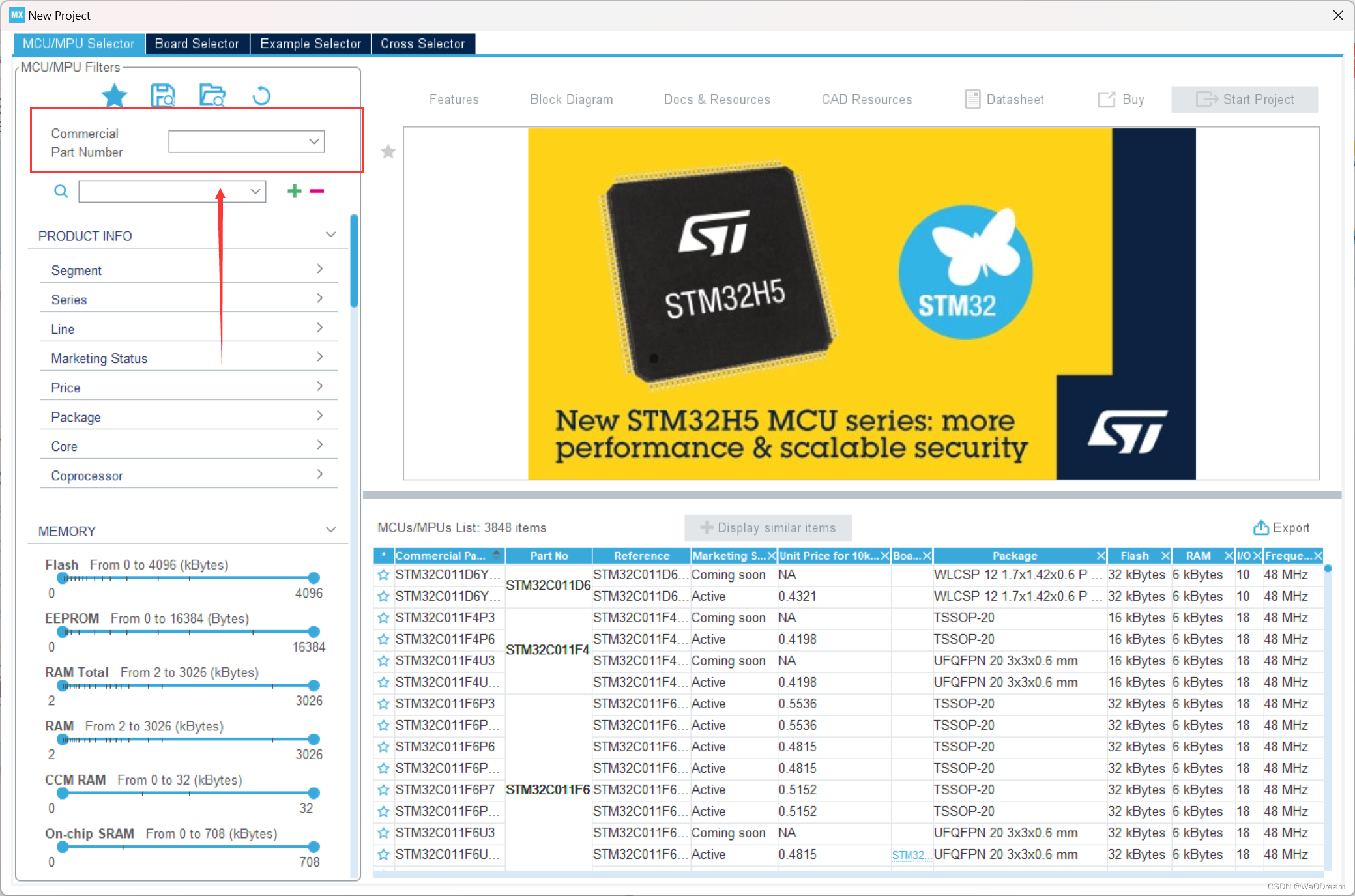

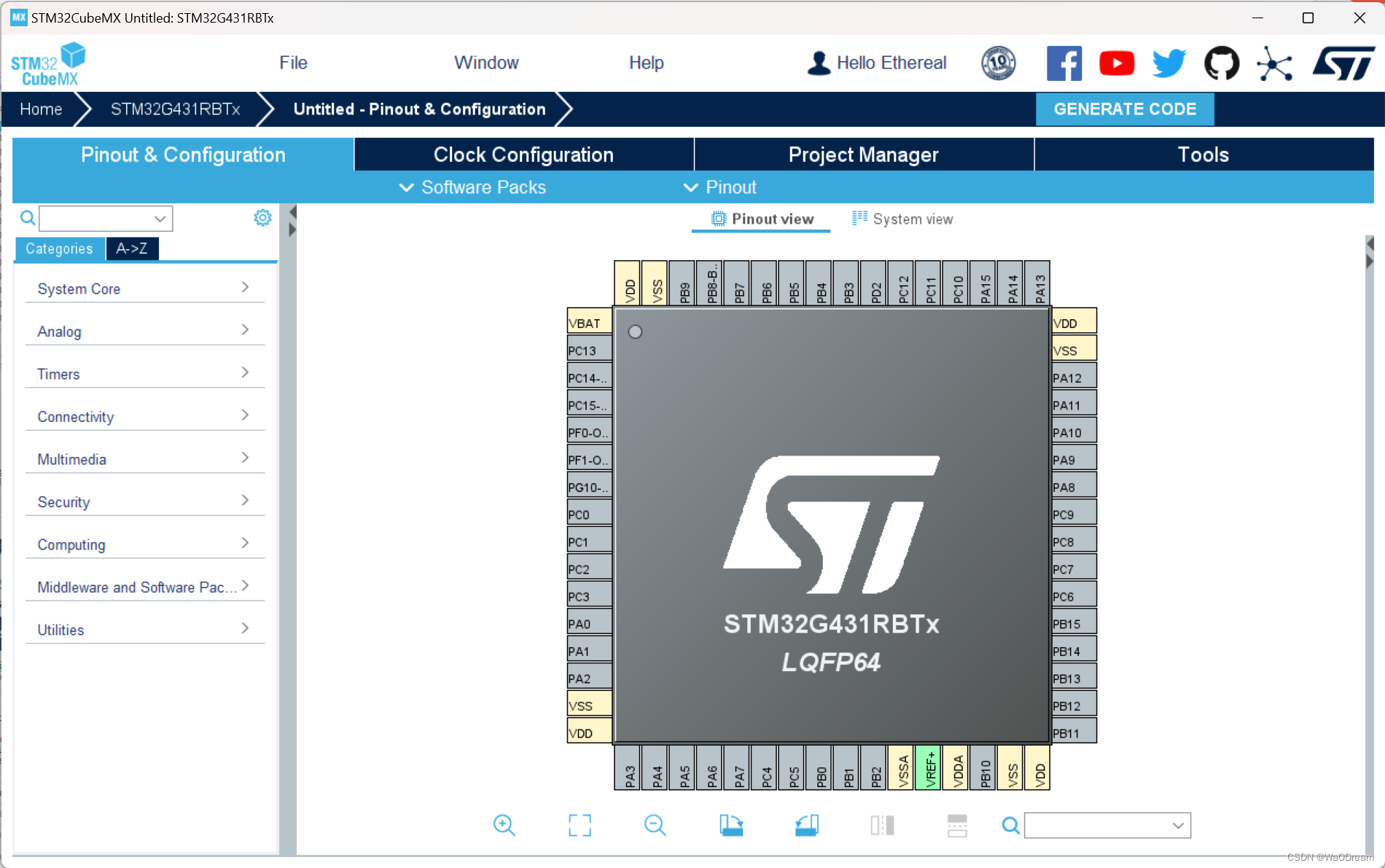

左侧输入板子的芯片名称：STM32G431RBT6

3.3

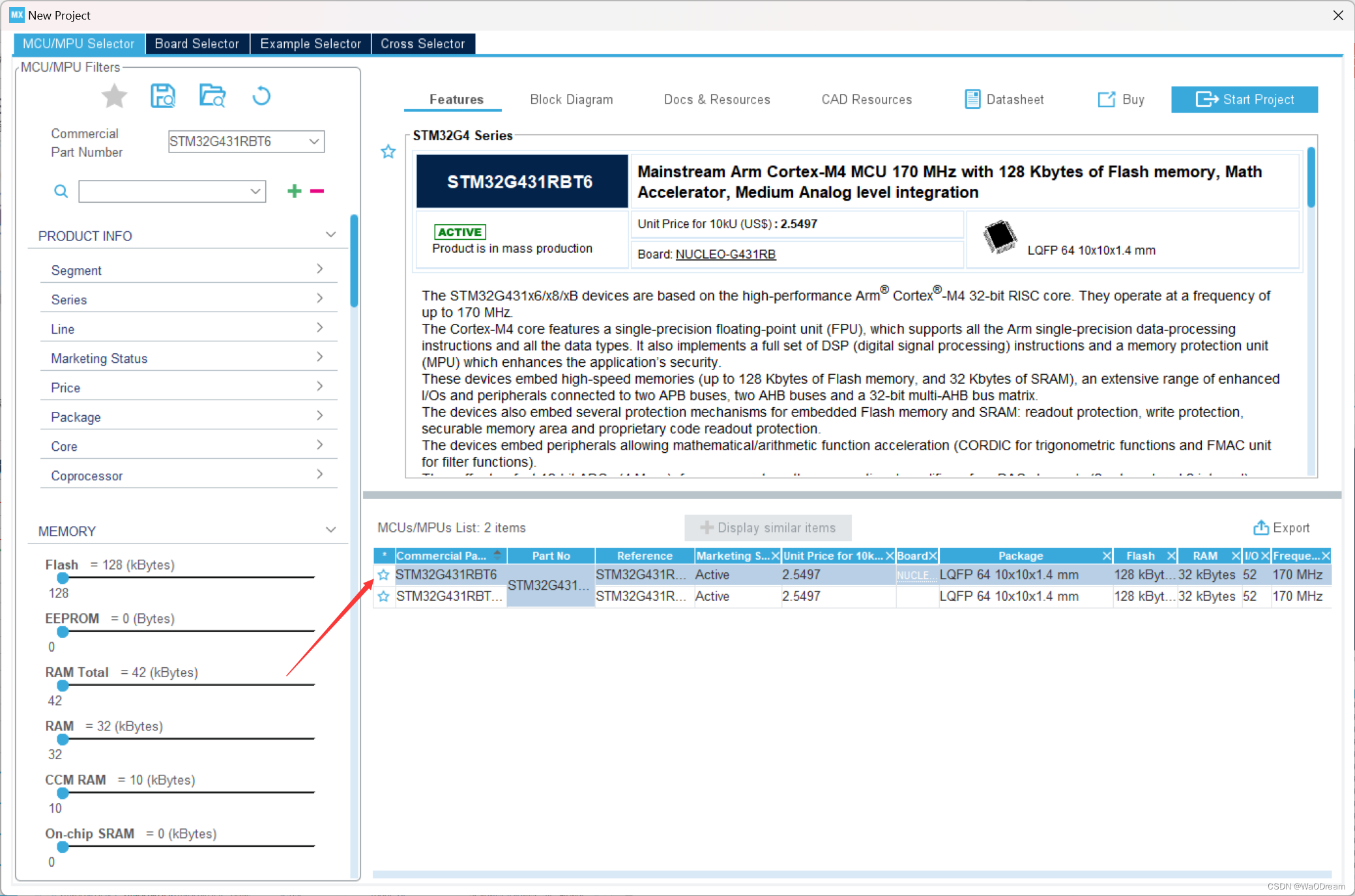

选择第一款双击，可以顺便点个星收藏一下，方便以后查找。

3.4

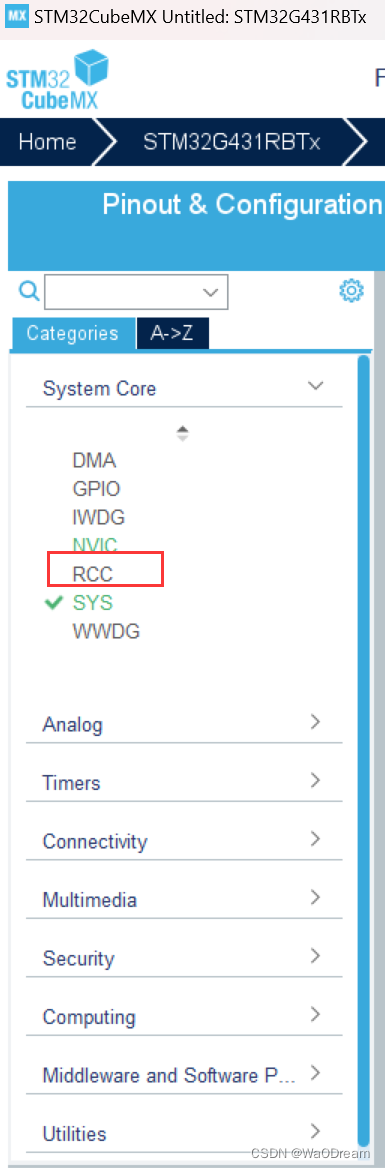

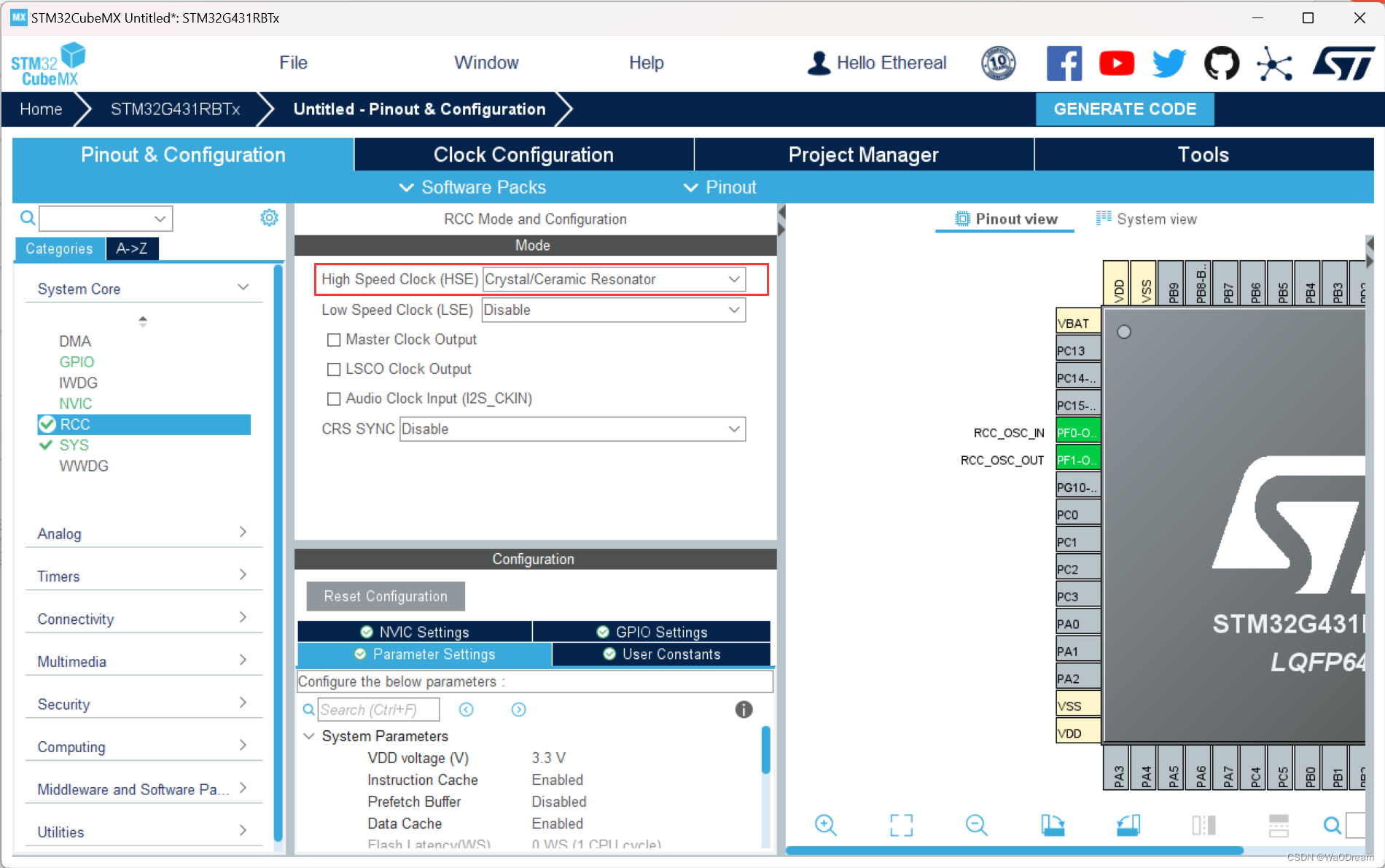

如图所示：点击左侧导航栏，选择 System Core

点击 RCC

如图所示配置：

3.5

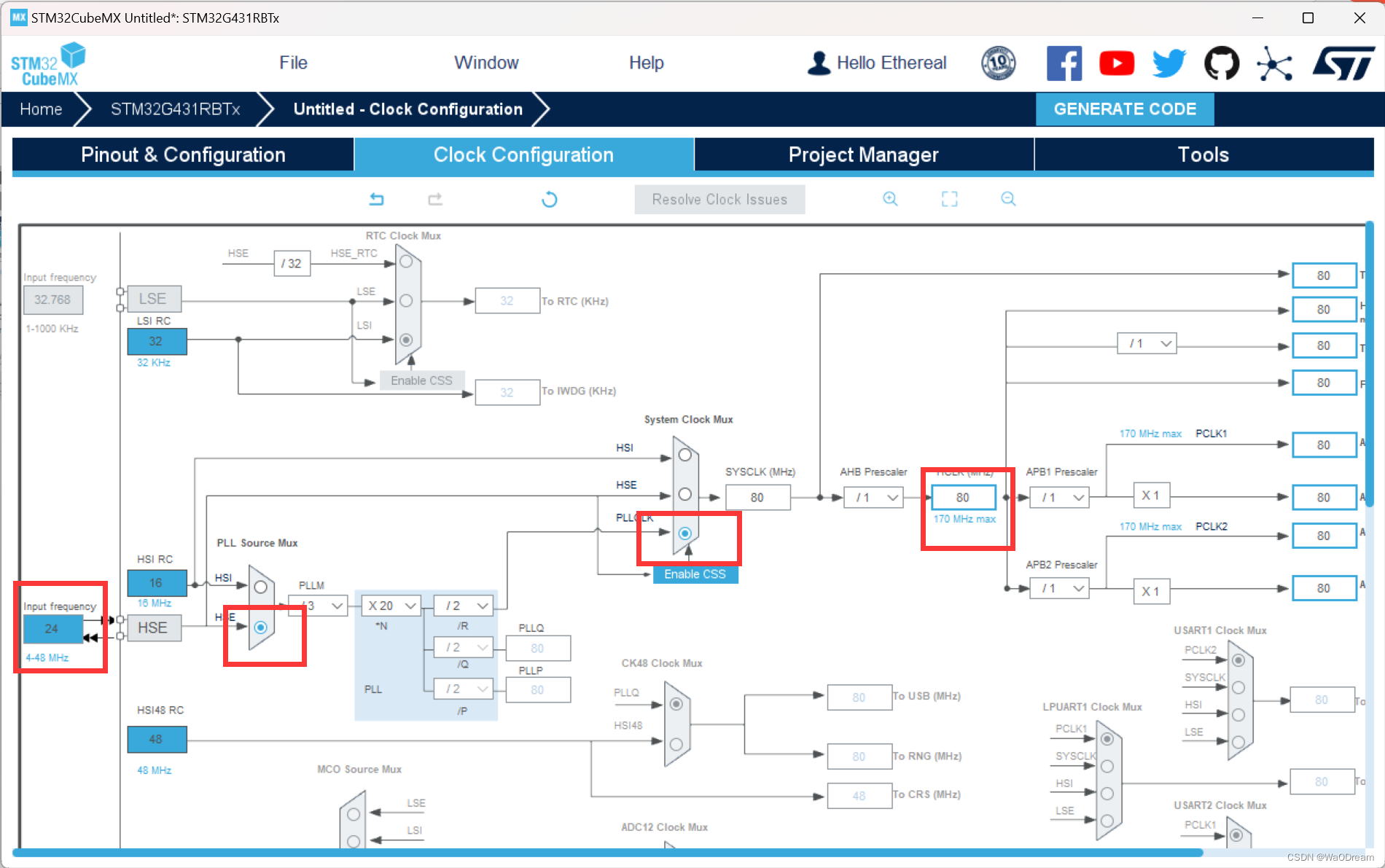

配置时钟树：选择上方 Clock Configuration
推荐按如图所示配置

3.6

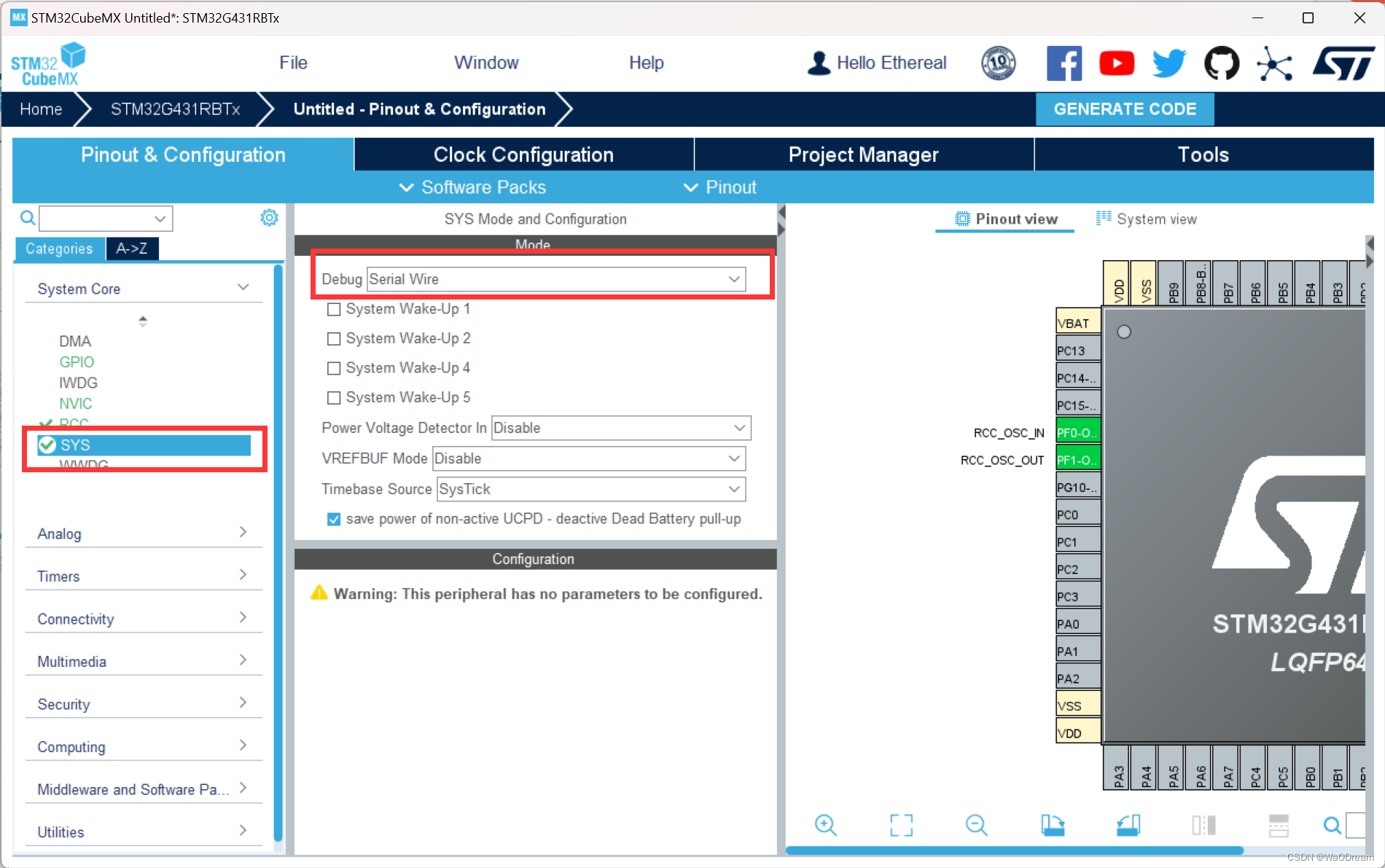

回到原来的界面。将调试方式改成串口。

3.7

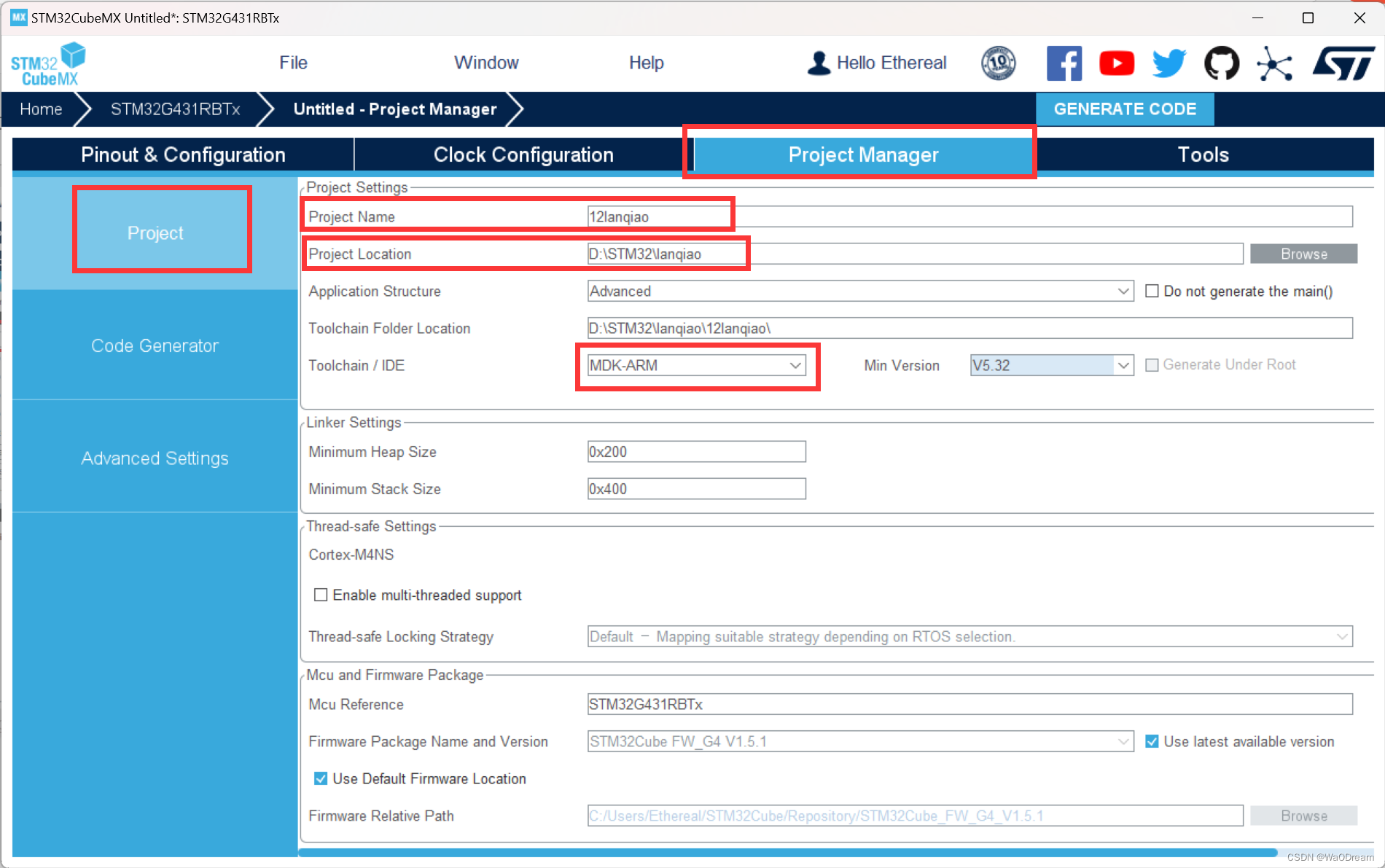

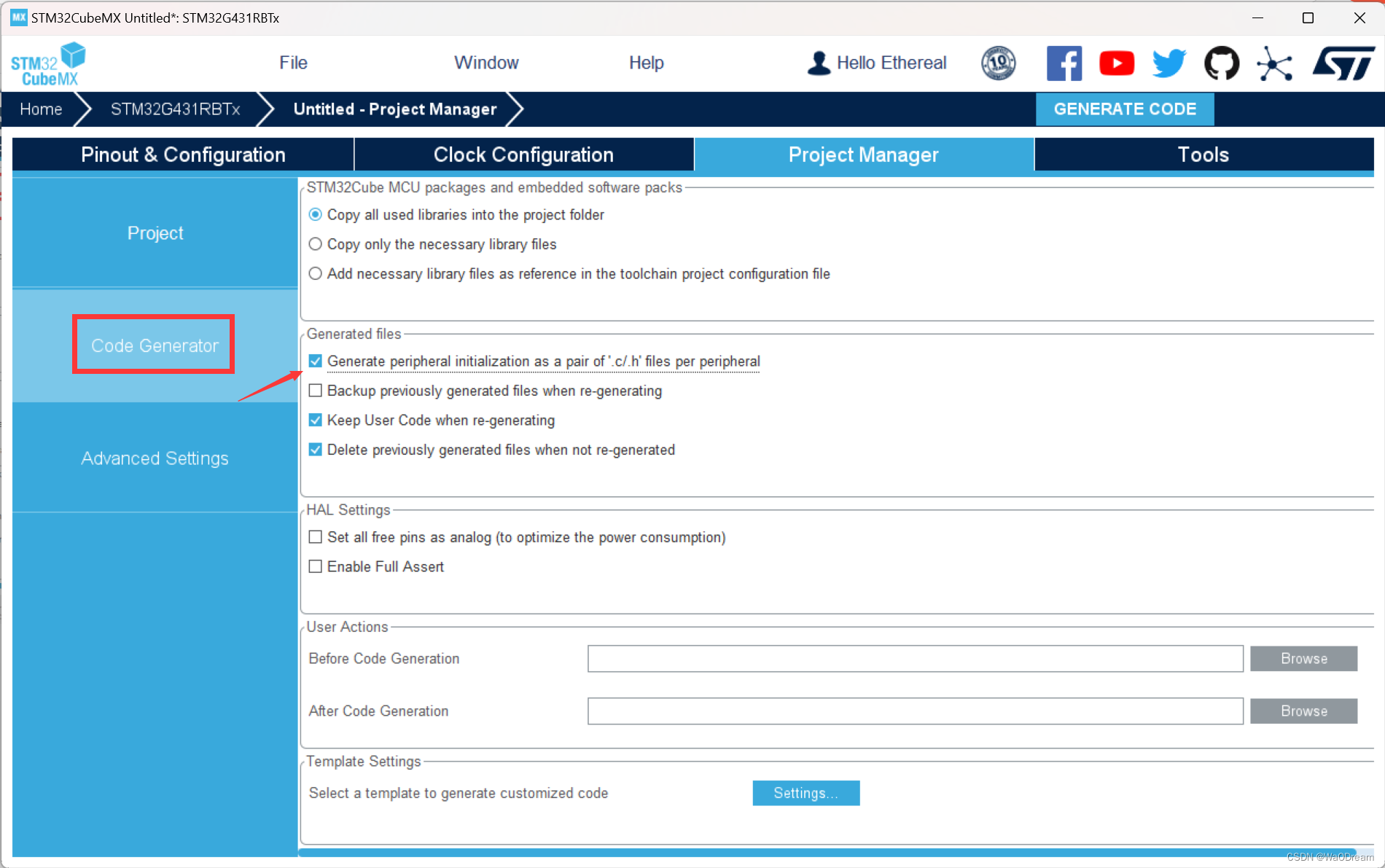

前往 Project Manager ，如图所示配置

3.8

勾选将 .c .h文件分开。

最后点击右上角的

配置完成。
每次配置好后，都需要点击该按钮。

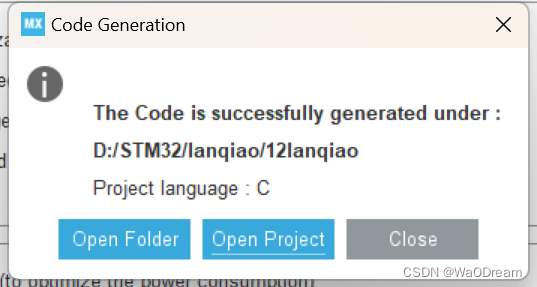

可以选择 打开文件夹 或者 打开项目（用Keil5打开）。

---

Keil5

4.1

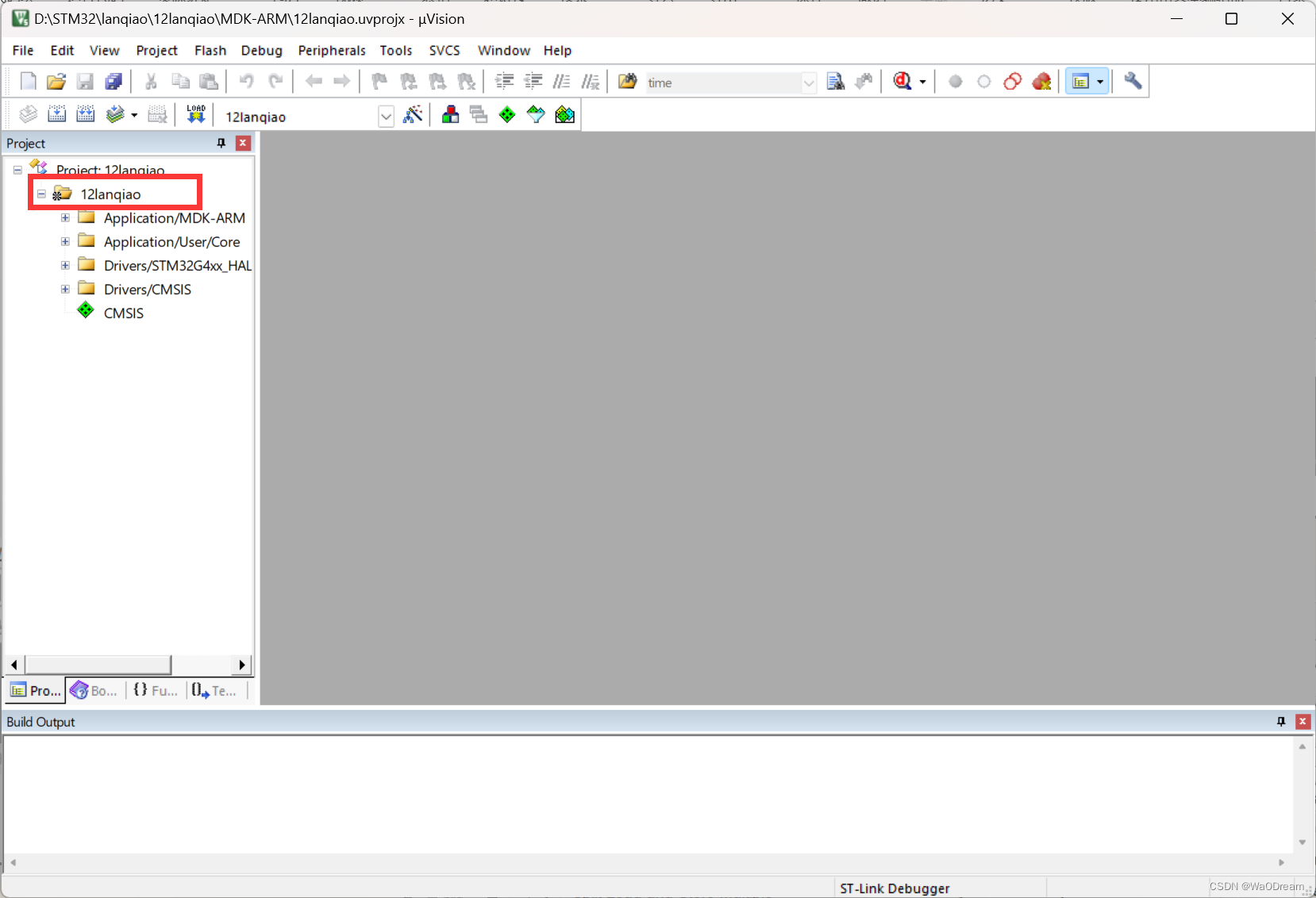

先打开Keil5（先确保自己有工程）

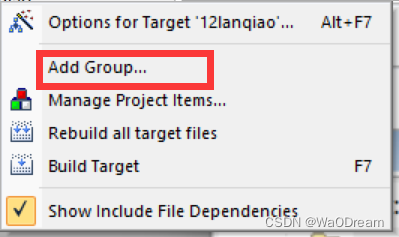

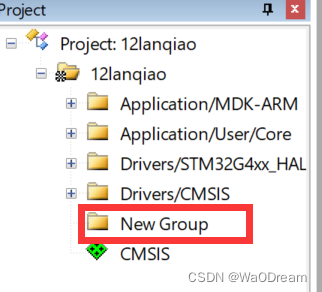

右键-> Add Group



给Group重命名一下，例如bsp，以后的项目中自己写的代码全放进这个Group中。

4.2

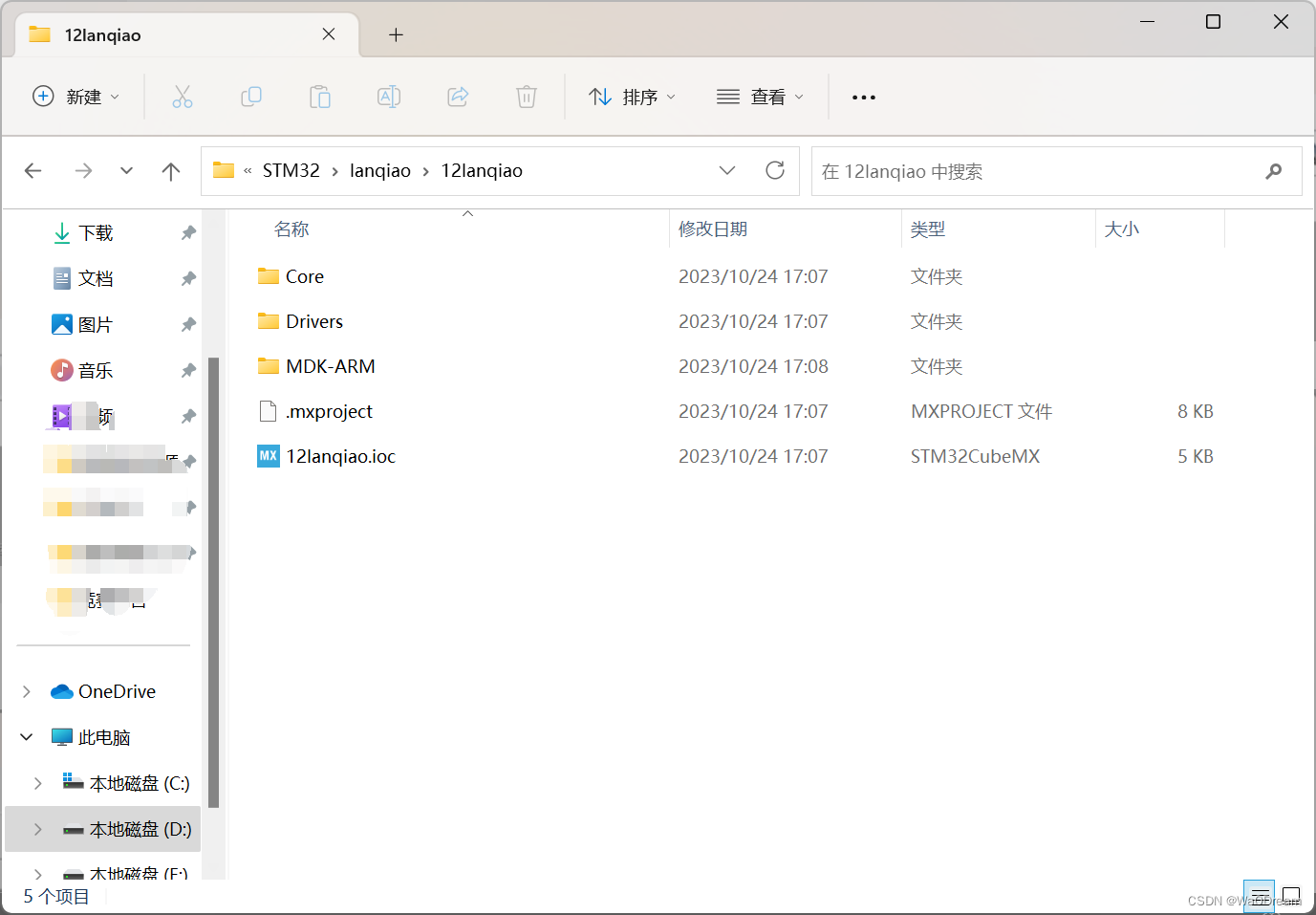

打开项目所在的文件夹。

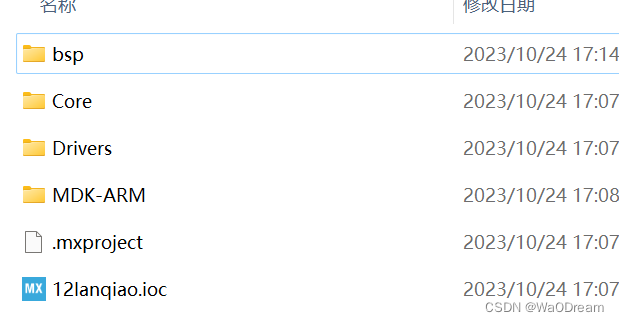

在此处新建一个文件夹，储存自己的代码，命名为bsp。

4.3

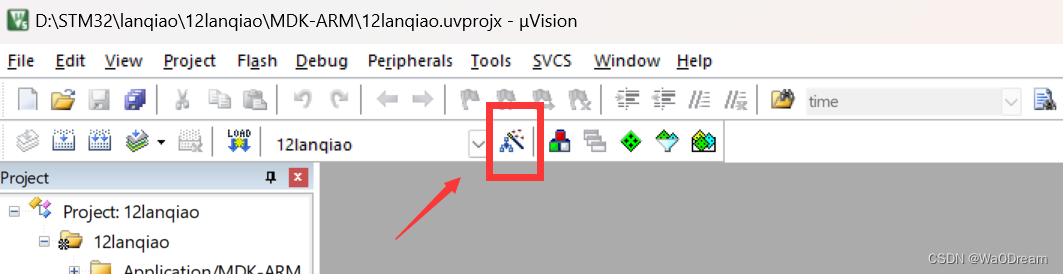

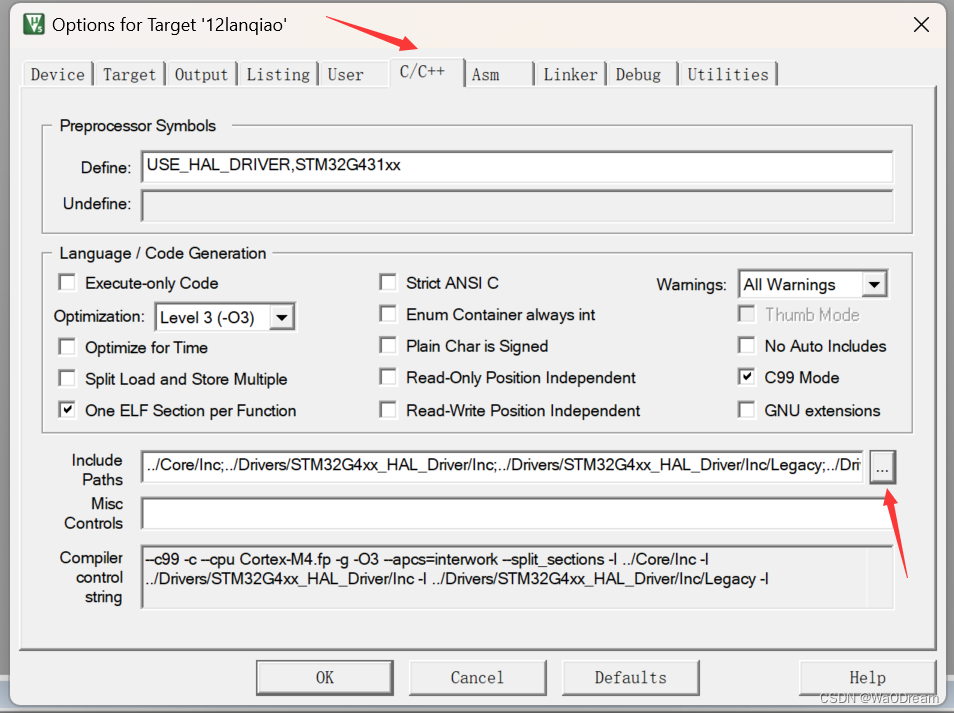

打开Keil5，点击魔术棒。

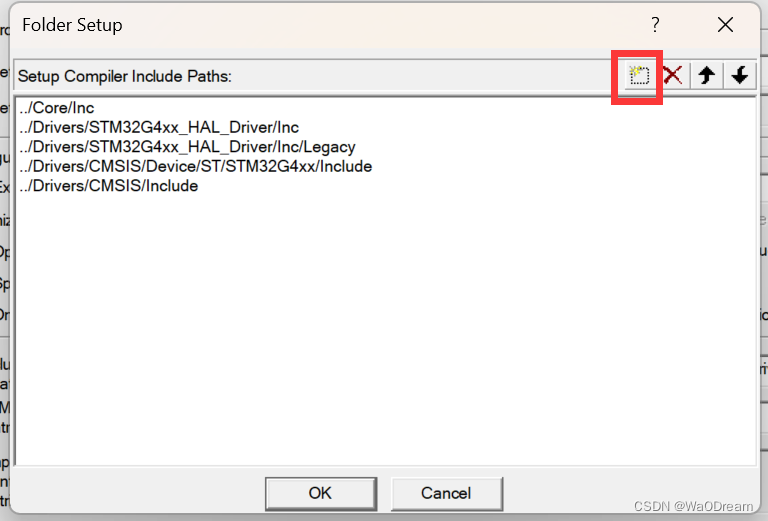

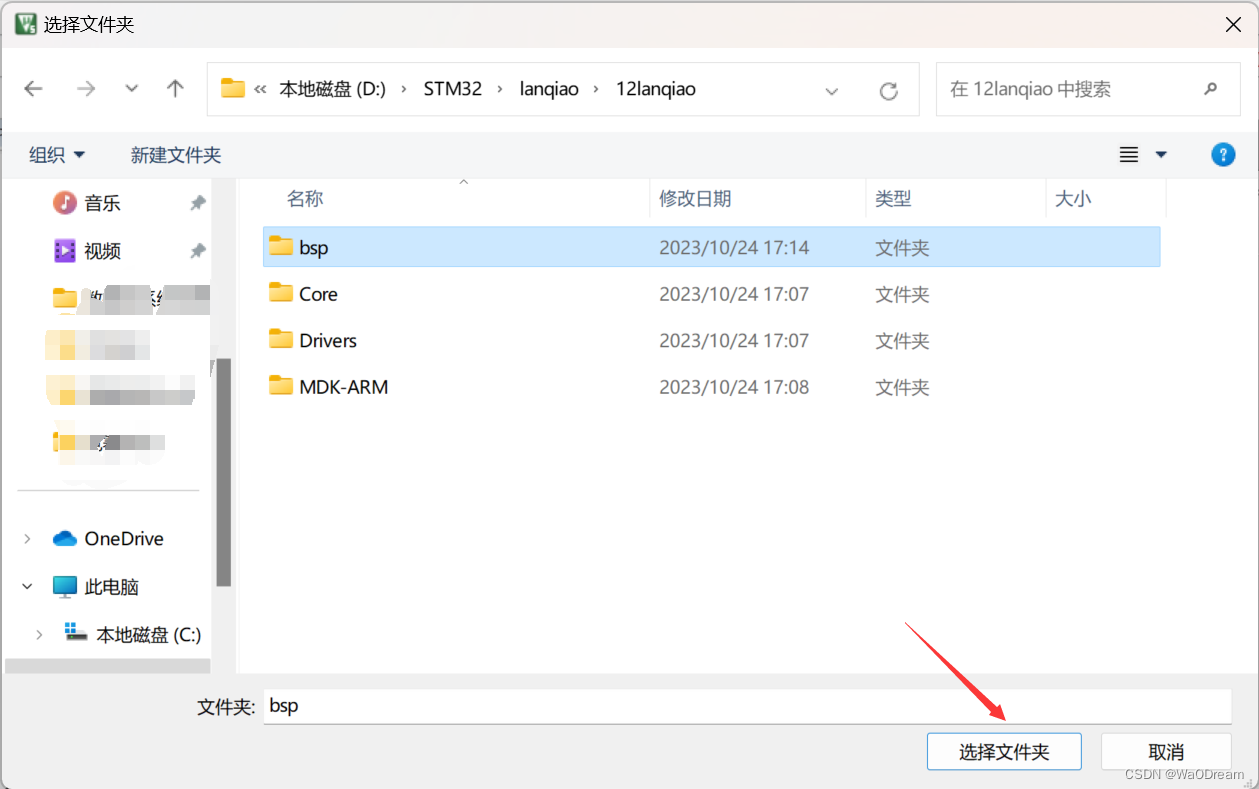

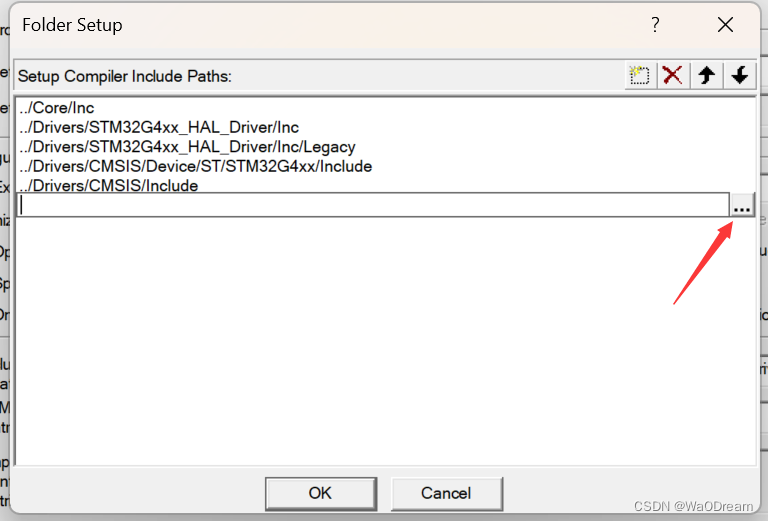

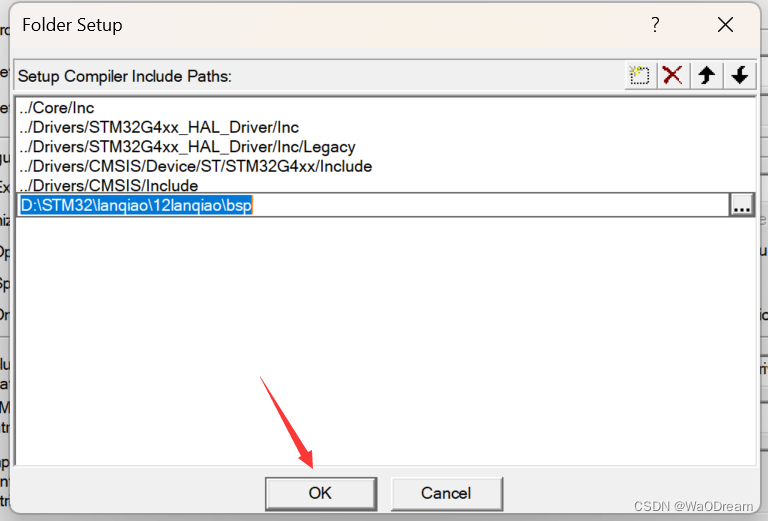

在C/C++属性卡中，把自己新建的文件夹添加到路径之中。

4.4

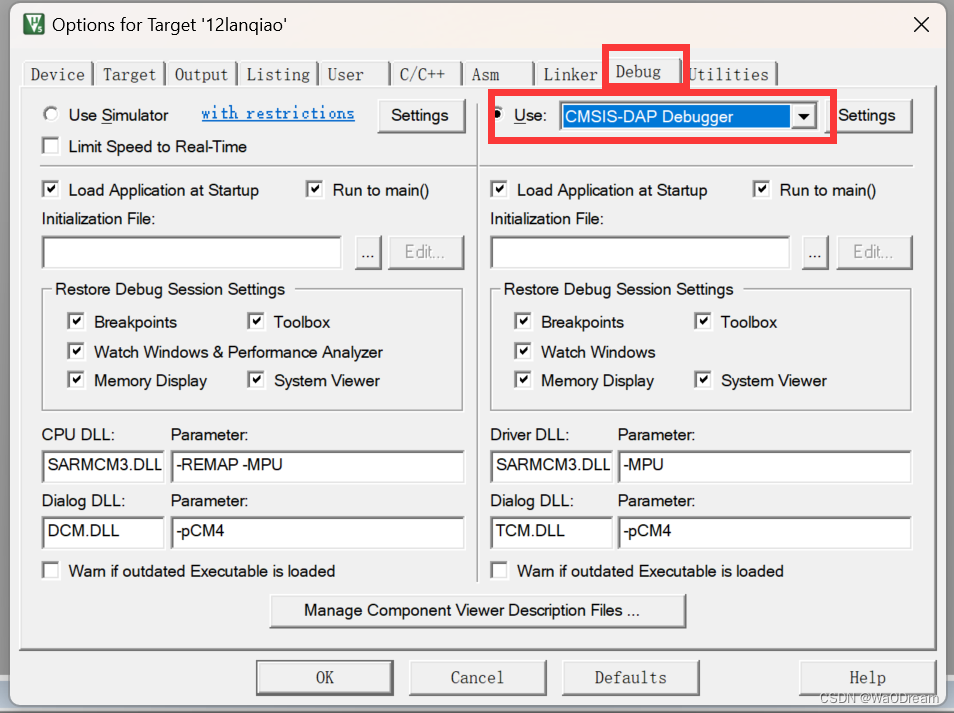

进入 Debug 属性卡，如图配置。

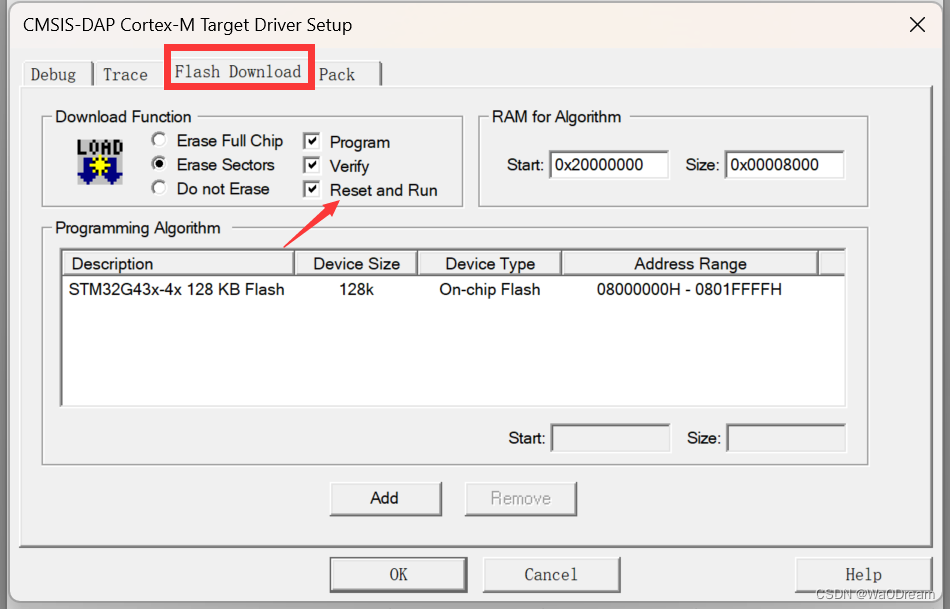

再点击 Settings （右边的）

这样可以在每次下载完程序后，可以立马允许，不需要再点击Reset。
一路OK。
配置完成。

---

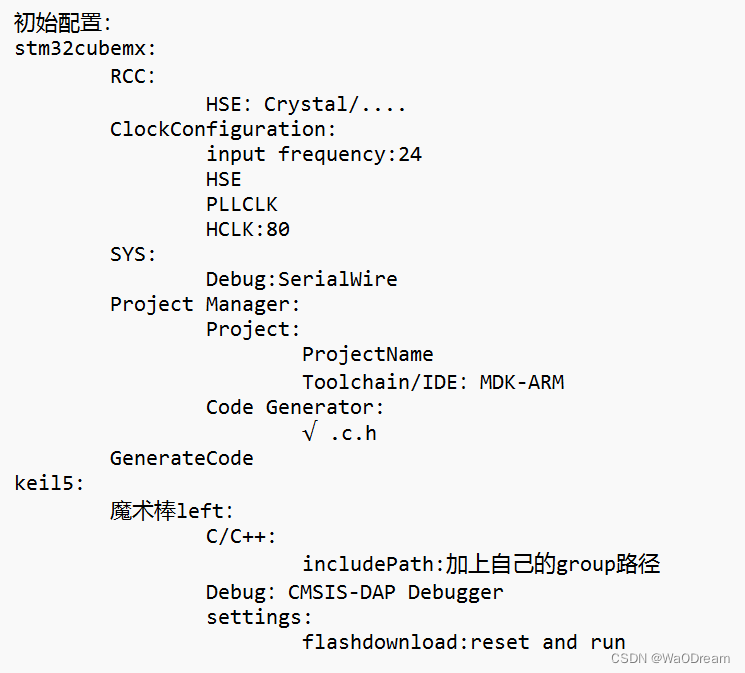

配置大纲

---
