这篇是从代码的角度理解的， 详细的论文解读移步：球面卷积

作者Taco Cohen这篇文章旨在提取球面图形的特征，于是构造了球面CNN。作者是如何实现的呢？

让我们先回顾一下传统的卷积，传统卷积的图像和卷积核都是平面的，所以只要不停的平移卷积核，让卷积核和图像对应部分的像素相乘累加，累加后的结果就是一张张的feature map（特征图）。那对于球面图像，也可以用卷积核平移的方法吗？答案是当然不行，无论怎么平移，它始终是在一个二维的平面，而我的球面图像是在三维空间的，所以传统的卷积方法对于球面图像已经不适用了。传统的卷积用滤波器平移的方法是为了遍历整幅平面图像，类比一下，如果要遍历整个球面图像，可以用滤波器的旋转啊，当然，这个滤波器也是球面的。

那么，问题就来了，我们所知道的像素网格（一个个方块）是具有平移对称性的，也就是说平移前和平移后，像素的形状大小不变。如下图：

但是如果旋转的话，这种像素网格不具备旋转对称性，直观理解为旋转后两像素不重合，如下图：

所以，我们在卷积（旋转滤波器）之前，需要对原来的图像做一个resample，也就是找到一个满足旋转对称性的像素网格。简单的说，作者的做法是利用球极平面投影将S²投影到平面上，再通过双线性插值求得投影后每个坐标对应的像素值，这样原来的图像就具有旋转对称性啦。
具体的说，以论文代码example中的mnist为例：

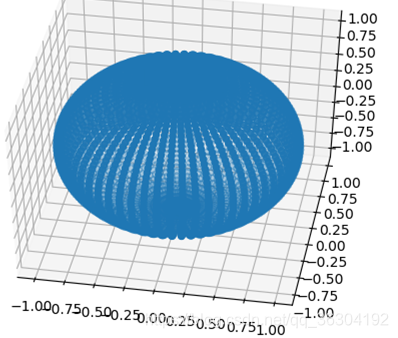

作者首先生成一个球形的网格，该网格中心在原点半径大小为1，它代表的意义就是论文中提到的S²，即单位球：

然后把这个网格投影到平XOY平面上，使其坐标为（rx，ry）（实际投影后的点会密很多，但是画点太难了，我就意思意思）：

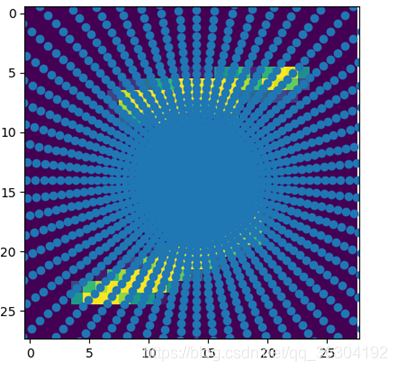

然后把这个投影后的像素网格的中心移到mnist图像的中心，使他们几何中心对齐。图像在坐标轴中，一般都是图像左上角在坐标原点O，所以mnist数据图像的中心在坐标（14，14）：（下面那个图是数字5哦）

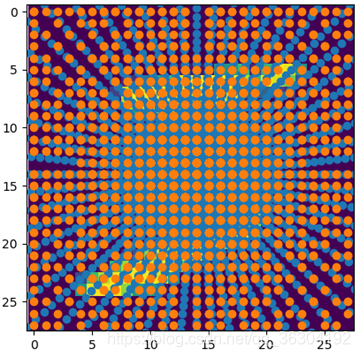

下面就是离散化rx，ry（蓝色的点），因为浮点数坐标在图像中是没有办法用的，所以把它变成整数坐标：（蓝色的点是原来的网格，橘黄色是离散化后的点：

后面要做的就是双线性插值，从而找到每个rx,ry（蓝色的点）的像素值，最后就会返回一张球面图像，同时图像的像素不再是传统的方格，而是球形的网格。

图像数据的问题解决了，下面就可以对这些图像做卷积了，如何重新定义这个“旋转”的卷积呢？

首先，我们对旋转一个函数做定义，在量子力学中，有公式** L R f ( x ) = f ( R − 1 x ) L_Rf(x)=f(R^{-1}x) LR​f(x)=f(R
