InnoDB行存储之COMPACT

哈喽大家好，我是热心的大肚皮，皮哥。
上次我们简单说了下字符集，今天我们讲一下mysql中InnoDb是如何存储行记录的。

存储引擎

简单说一下mysql常用的存储引擎。

• MEMORY
  数据只存储在内存，不存储在磁盘；多用于临时表。
• MyISAM
  主要支持非事物处理。
• InnoDB
  默认存储引擎，支持事务、行级锁、外键。
  主要将数据划分多个页，以页作为磁盘和内存之间交互基本单位，默认大小16KB，每次读写最小操作16KB，这个与服务器io有关，不过多讲解啦，大家知道就好。

InnoDB行存储

InnoDB行存储的方式分为COMPACT、REDUNDANT、DYNAMIC和COMPRESSED这四种。

COMPACT

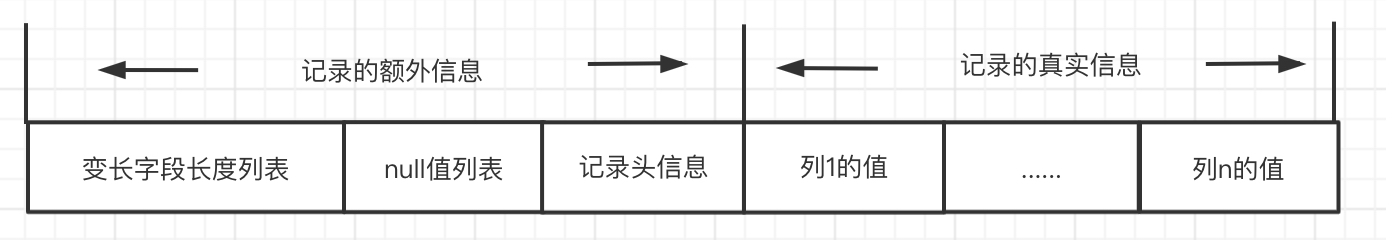

每一行的存储信息如下图所示。

变长字段长度列表

变长字段

变长字段包括varchar(m)、varbinary(m)、各种text类型、Blob类型，那什么是变长字段呢？ 举个例子，变长字符串 varchar varchar(255) 所占资源空间是你存储内容的长度。 定长字符串 char char(8)不管你存储内容的长度是多少，它所占空间就是8，如果存储内容长度大于8，则会被截取。 varchar相较于char，更能节省资源空间。

如何存储？

内容所占字节数+数据内容，按照16进制存储，根据字段逆序存放，如果内容过大，部分数据则会溢出到其他页中(这个后续会说)。

null值列表

如果说把null都存储到真实信息里，会浪费空间，所以COMPACT把一行记录里的null字段统一维护到一起。采用16进制存储。

处理过程：

1. 统计行中的null值列有哪些
2. 如果不存在null值列则无null值列表，否则逆序存放，采用二进制存储，1为null，0为非null。
3. 如果二进制位数不够整数个字节，则高位补0。(例如3个字段都是null，则表示为111，但是不够整数个字节，则改为00000111)。

记录头信息

• deleted_flag
  标记记录是否删除，采用二进制表示。举个例子，其实在mysql中删除数据时，也不是马上删除，而且打上标记，在进行删除
• next_record
  下一条记录的相对位置。

记录的真实数据

隐藏列

• 行id，row_id，唯一标识，6个字节，如果未定义主键则默认添加row_id作为主键。
• 事物id，trx_id，6个字节。
• 回滚指针，roll_pointer，7个字节。

真实数据

各个字段真正的数据。

非变长字段

我们上面讲解了变长字段的存储及每一行数据如何存储，那么非变长的字段如何存储呢？ 举个列子，char(10)如果采用utf8字符集的话，所占空间为10-30个字节，在新增时会直接申请真正使用的空间，null的话则会申请10个字节，修改时如果小于当前空间则直接更新，一定程度避免了空间碎片。

后面的3种格式，下篇会统一介绍。
