Matlab与C++混合编程

撰写人：雪痕姐姐
撰写时间： 2020年6月29日
 
环境：Win10 64位操作系统，Matlab R2010b，VS 2010（C++） ,Qt 5.3.2
流程：编写matlab的m文件——将m文件打包成动态链接库dll
——使用C++调用dll——输出计算结果和图像

1 编写.m文件

打开matlab，选择一个工作区间（Current Folder），右击空白处，选择New File—>Function，此处我们先测试一些简单的功能（如有需要还需测试matlab界面是否正常显示，中文是否乱码等），以加法为例，方法名为myAdd.m，测试简单的加法,输入a,b，返回c，m文件代码如下：

function c=testAdd(a,b)
c=a+b;
end

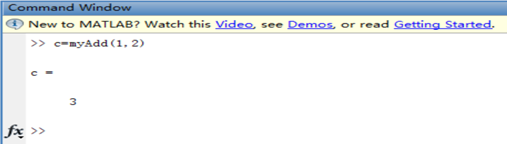

在命令窗口运行一下，没有问题，就可以进行打包了。如图所示：

2 将m文件打包成动态链接库dll

matlab命令讲解：
mcc 将M文件转换成C/C++文件和相应的MEX包裹文件(需要Matlab编辑器)，但在特定条件下可以自动调用mbuild或者mex
mex 将C/C++文件(入口函数为mexfunction())编译成MEX(DLL)文件(需要C/C++编辑器)
mbuild 将C/C++文件(入口函数为main())生成可独立运行的C应用程序(需要C/C++编辑器)
输入命令：
mex -setup
选择编译器：Microsoft Visual C++ 2010
mbuild -setup
选择编译器：Microsoft Visual C++ 2010

将myAdd.m文件打包，库名为libMyAdd命令：
mcc -W cpplib:libMyAdd -T link:lib myAdd.m

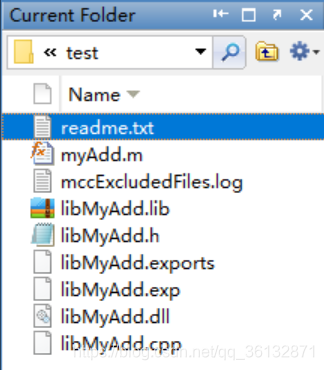

打包完成后会生成好几个文件，如图所示：

其中readme.txt是动态链接库的调用说明书，libMyAdd.h，libMyAdd.dll，libMyAdd.lib这三个文件是C++项目调用过程中需要用到的。新建include，dll，lib三个目录，将.h文件放在include目录下，.dll文件放在dll目录下，.lib文件
放在lib目录下。

3 C++调用动态链接库

由于要在客户机上运行，我们只需安装MCR（MATLAB Compiler Runtime）即可，故项目头文件，库文件引用路径我们设置为MCR的路径，而不是MATLAB的路径。
MATLAB 2010B中MCR的版本要求7.14。
3.1 MCR安装与环境配置
（1）安装MATLAB Compiler Runtime (MCR)，版本要求7.14。
双击“MCRInstaller.exe”，安装MCR。默认安装路径为：C:\Program Files (x86)\MATLAB\MATLAB Compiler Runtime。
（2）配置环境变量

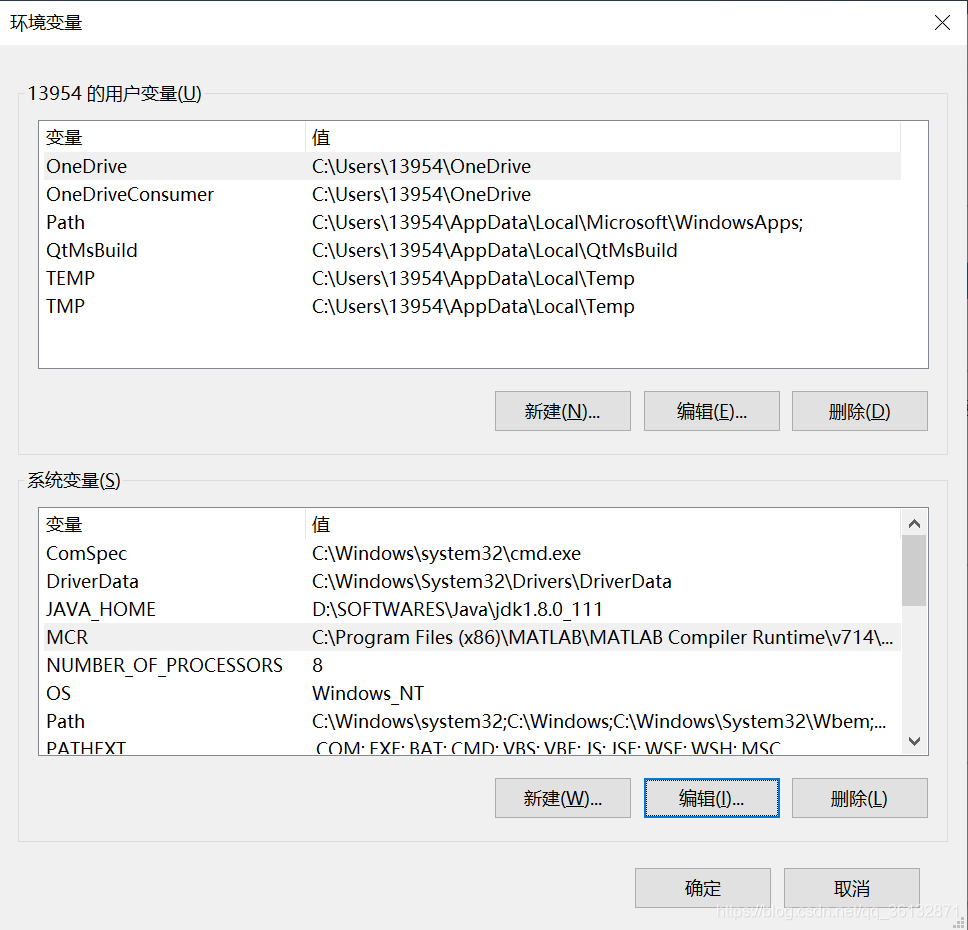

选择我的电脑——属性——高级系统设置——环境变量，如图所示：

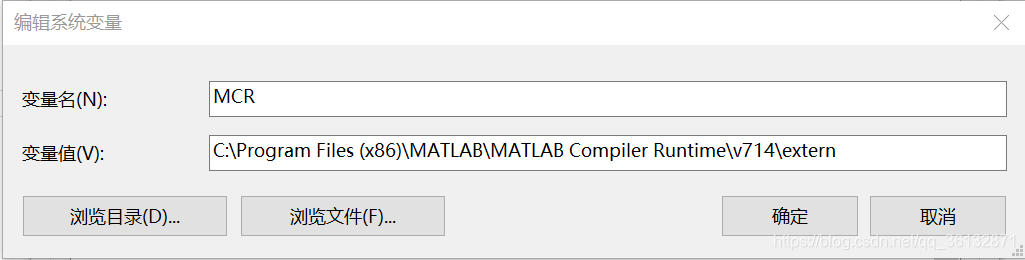

新建系统变量，变量名：MCR，变量值：MCR安装路径\v714\extern；默认如图所示：

选择系统变量——Path：新建MCR运行目录：MCR安装目录 \v714\runtime\win32。默认为C:\Program Files (x86)\MATLAB\MATLAB Compiler Runtime\v714\runtime\win32。如图所示：
