MPU6050

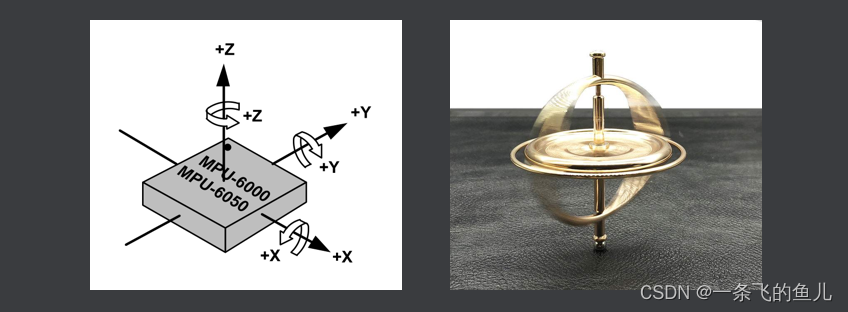

MPU6050是一个运动处理传感器，其内部集成了3轴加速度传感器和3轴陀螺仪（角速度传感器）,以及一个可扩展数字运动处理器
在这里插入图片描述

MPU6050主要参数

可测量X、Y、Z轴三个方向的角速度
可编程设置角速度测量范围为±250、±500、±1000、±2000°/sec
可测量X、Y、Z轴三个方向的加速度
可编程设置加速度测量范围为±2g、±4g、±8g、±16g（g = 9.8m/s^2）数值也低精度比较高
可编程设置低功耗模式
可编程设置采样频率
… …

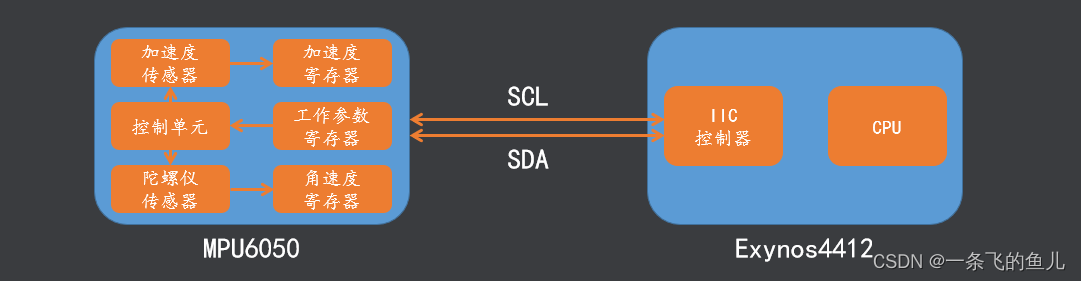

MPU6050通信接口

MPU6050可以使用IIC总线和其他器件进行数据交互，我们可以使用IIC总线向MPU6050中的控制寄存器写入数据来设置MPU6050的工作参数也可以使用IIC总线从MPU6050中的数据寄存器读取数据来获取加速度、角速度等信息
在这里插入图片描述

MPU6050内部常用寄存器地址


/****************MPU6050内部常用寄存器地址****************/

#define	SMPLRT_DIV		0x19	//陀螺仪采样率,典型值:0x07(125Hz)
#define	CONFIG			0x1A	//低通滤波频率,典型值:0x06(5Hz)
#define	GYRO_CONFIG		0x1B	//陀螺仪自检及测量范围,典型值:0x18(不自检,2000°/s)
#define	ACCEL_CONFIG	0x1C	//加速计自检及测量范围及高通滤波频率,典型值:0x0(不自检,2G,5Hz)
#define	ACCEL_XOUT_H	0x3B
#define	ACCEL_XOUT_L	0x3C
#define	ACCEL_YOUT_H	0x3D
#define	ACCEL_YOUT_L	0x3E
#define	ACCEL_ZOUT_H	0x3F
#define	ACCEL_ZOUT_L	0x40
#define	TEMP_OUT_H		0x41
#define	TEMP_OUT_L		0x42
#define	GYRO_XOUT_H		0x43
#define	GYRO_XOUT_L		0x44
#define	GYRO_YOUT_H		0x45
#define	GYRO_YOUT_L		0x46
#define	GYRO_ZOUT_H		0x47
#define	GYRO_ZOUT_L		0x48
#define	PWR_MGMT_1		0x6B	//电源管理,典型值:0x00(正常启用)
#define	SlaveAddress	0x68	//MPU6050-I2C地址

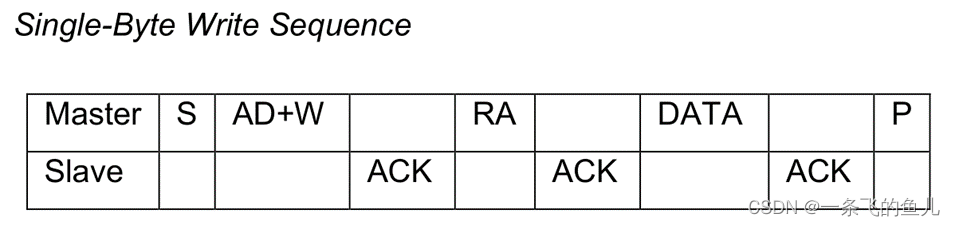

向MPU6050的一个寄存器写一个字节的数据

在这里插入图片描述

  1. 主机(Exynos4412)发送起始信号
  2. 主机发送从机地址(MPU6050的地址)及读写方向(写)
  3. 从机(MPU6050)发送应答信号
  4. 主机发送一个字节数据(要写的寄存器的地址)
  5. 从机发送应答信号
  6. 主机发送一个字节数据(要写到寄存器的数据)
  7. 从机发送应答信号
  8. 主机发送停止信号

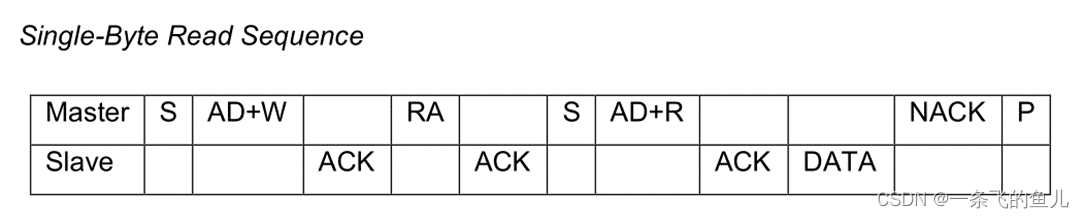

从MPU6050的一个寄存器读一个字节的数据

在这里插入图片描述

  1. 主机(Exynos4412)发送起始信号
  2. 主机发送从机地址(MPU6050的地址)及读写方向(写)
  3. 从机(MPU6050)发送应答信号
  4. 主机发送一个字节数据(要写的寄存器的地址)
  5. 从机发送应答信号
  6. 主机(Exynos4412)发送起始信号
  7. 主机发送从机地址(MPU6050的地址)及读写方向(读)
  8. 从机(MPU6050)发送应答信号
  9. 从机发送一个字节数据(要读的寄存器中的数据)
  10. 主机发送非应答信号(不再接收更多的数据)
  11. 主机发送停止信号

IIC编程下例子

陀螺仪实验：

实时监测开发板的放置状态，当监测到开发板水平放置时，每隔一分钟向终端上打印一次当前的时间以及开发板的状态
如：“2023-04-05 23:45:00 Status: Normal”
当监测到开发板发生倾斜时，每隔一秒钟向终端上打印一次当前的时间以及开发板的状态 如：“2023-04-05 23:45:00 Status:
Warning” 同时让蜂鸣器产生“滴滴”的警报声，在警报状态下，若按下Key2按键，解除蜂鸣器的警报声 提示：
开发板水平静止放置时MPU6050的Z轴上的加速度应该等于重力加速度的值(9.8m/s2)，而其X轴和Y轴上的加速度应该等于0
当开发板发生倾斜时MPU6050的Z轴上的加速度的分量会减小，而其X轴和Y轴上的加速度分量会增大 我们可以以此来判断开发板是否发生倾斜

在这里插入图片描述

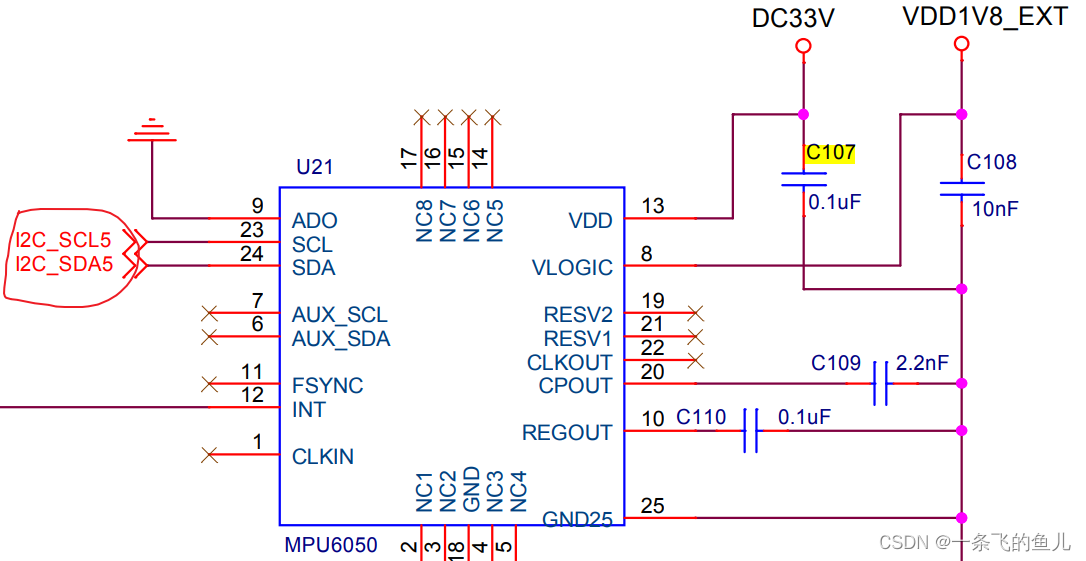

I2C_SCL5
在这里插入图片描述
在这里插入图片描述
GPB_2 / GPB_3

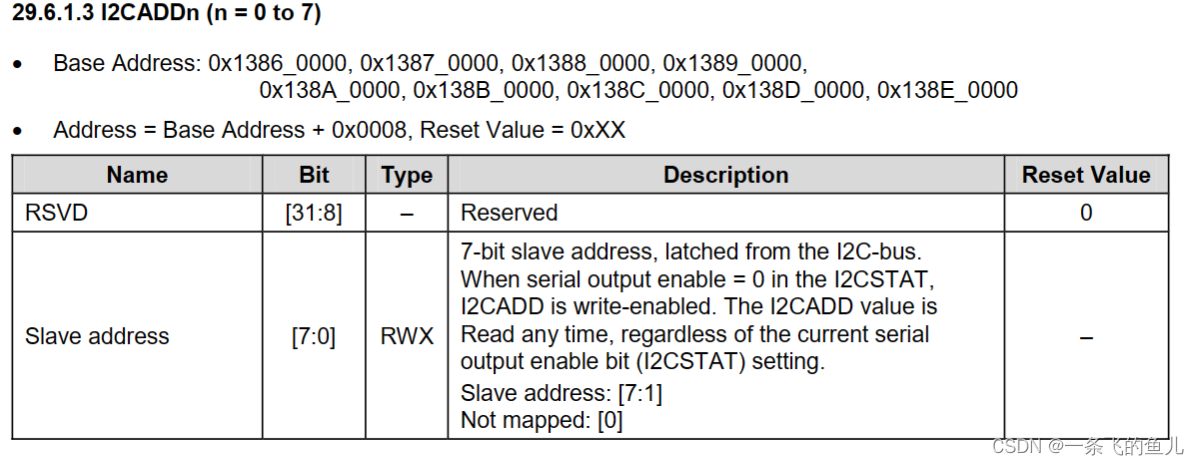

在这里插入图片描述

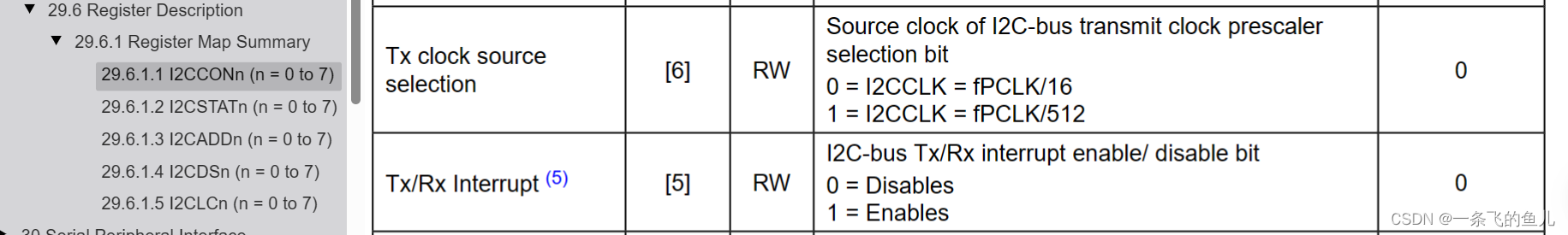

对时钟源进行512倍预分频 打开IIC中断
在这里插入图片描述

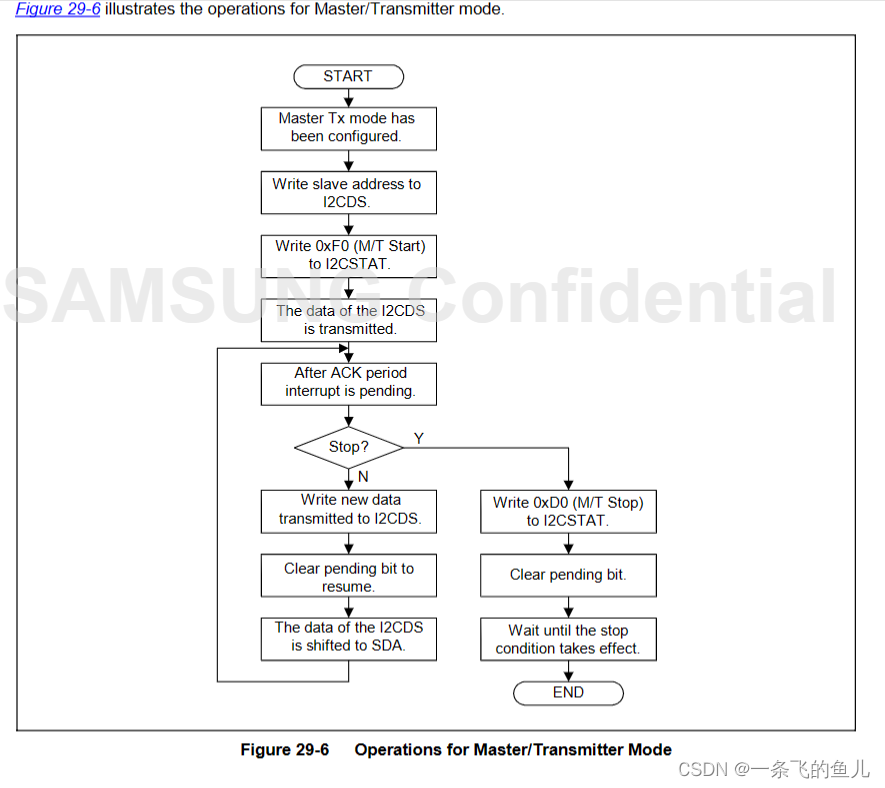

按着这个流程图来设计编程的，主机向从机写数据
在这里插入图片描述
设置IIC模式为主机发送模式 使能IIC发送和接收
在这里插入图片描述
将第一个字节的数据写入发送寄存器 即从机地址和读写位（MPU6050-I2C地址+写位0）
在这里插入图片描述

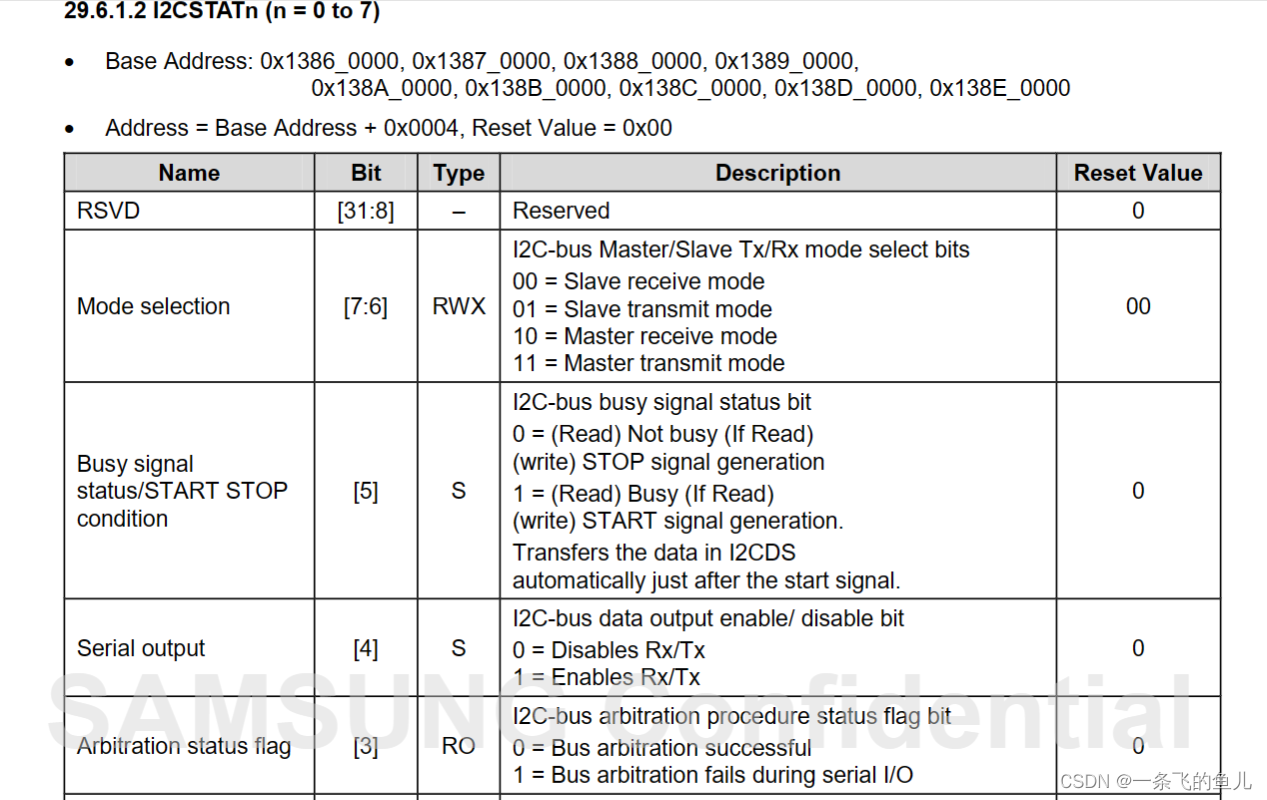

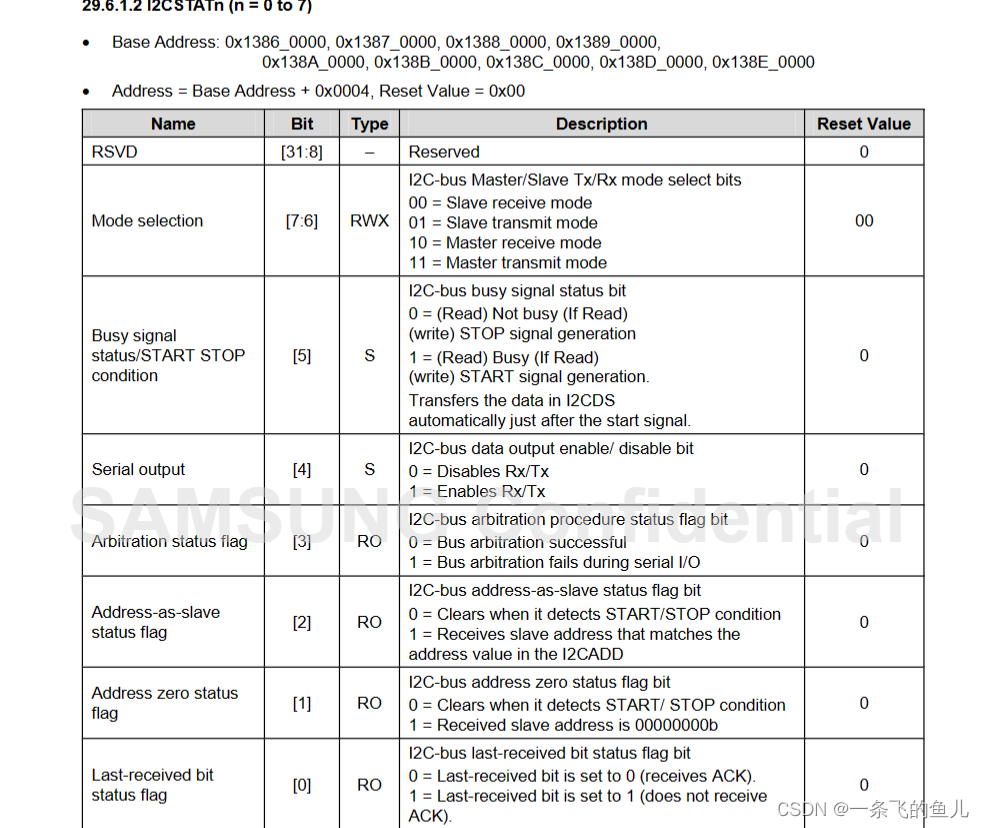

设置IIC模式为主机发送模式 发送起始信号启用总线 使能IIC发送和接收
在这里插入图片描述

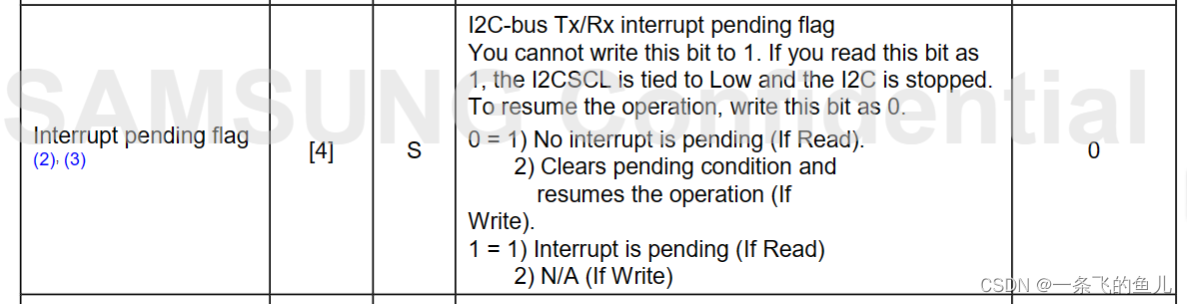

从机接收完一个字节以后，中断挂起位自动置1，每次接收一个字节以后都要判断是否为1
在这里插入图片描述

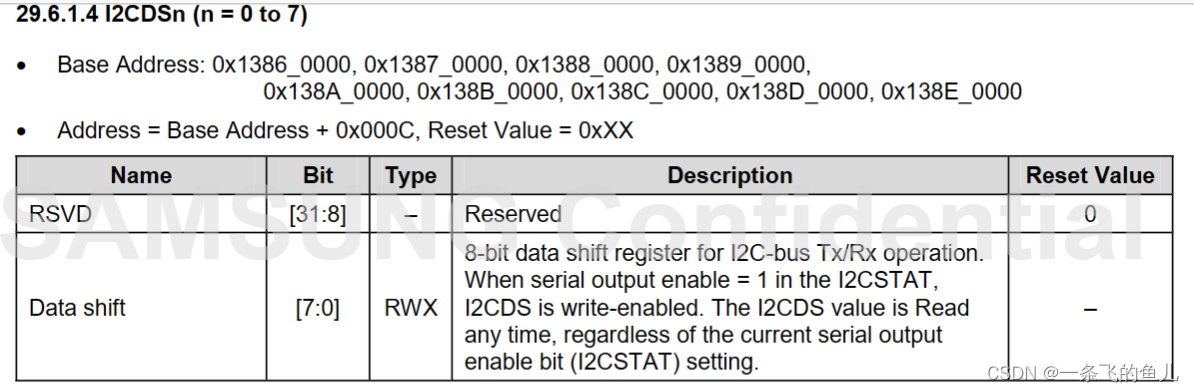

主机向从机将要发送的第二个字节数据
在这里插入图片描述

清除中断挂起标志位 开始下一个字节的发送

代码实现：

interface.c


#include "exynos_4412.h"

/****************MPU6050内部寄存器地址****************/

#define	SMPLRT_DIV		0x19	//陀螺仪采样率，典型值：0x07(125Hz)
#define	CONFIG			0x1A	//低通滤波频率，典型值：0x06(5Hz)
#define	GYRO_CONFIG		0x1B	//陀螺仪自检及测量范围，典型值：0x18(不自检，2000deg/s)
#define	ACCEL_CONFIG	0x1C	//加速计自检、测量范围及高通滤波频率，典型值：0x18(不自检，2G，5Hz)
#define	ACCEL_XOUT_H	0x3B
#define	ACCEL_XOUT_L	0x3C
#define	ACCEL_YOUT_H	0x3D
#define	ACCEL_YOUT_L	0x3E
#define	ACCEL_ZOUT_H	0x3F
#define	ACCEL_ZOUT_L	0x40
#define	TEMP_OUT_H		0x41
#define	TEMP_OUT_L		0x42
#define	GYRO_XOUT_H		0x43
#define	GYRO_XOUT_L		0x44
#define	GYRO_YOUT_H		0x45
#define	GYRO_YOUT_L		0x46
#define	GYRO_ZOUT_H		0x47
#define	GYRO_ZOUT_L		0x48
#define	PWR_MGMT_1		0x6B	//电源管理，典型值：0x00(正常启用)
#define	WHO_AM_I		0x75	//IIC地址寄存器(默认数值0x68，只读)
#define	SlaveAddress	0x68	//MPU6050-I2C地址

/************************延时函数************************/

void mydelay_ms(int time)
{
	int i,j;
	while(time--)
	{
		for(i=0;i<5;i++)
			for(j=0;j<514;j++);
	}
}

/**********************************************************************
 * 函数功能：I2C向特定地址写一个字节
 * 输入参数：
 * 		slave_addr： I2C从机地址
 * 			  addr： 芯片内部特定地址
 * 			  data：写入的数据
**********************************************************************/

void iic_write (unsigned char slave_addr, unsigned char addr, unsigned char data)
{
	/*对时钟源进行512倍预分频  打开IIC中断（每次完成一个字节的收发后中断标志位会自动置位）*/
	I2C5.I2CCON = I2C5.I2CCON | (1<<6) | (1<<5);

	/*设置IIC模式为主机发送模式  使能IIC发送和接收*/
	I2C5.I2CSTAT = 0xd0;
	/*将第一个字节的数据写入发送寄存器  即从机地址和读写位（MPU6050-I2C地址+写位0）*/
	I2C5.I2CDS = slave_addr<<1;
	/*设置IIC模式为主机发送模式  发送起始信号启用总线  使能IIC发送和接收*/
	I2C5.I2CSTAT = 0xf0;

	/*等待从机接受完一个字节后产生应答信号（应答后中断挂起位自动置位）*/
	while(!(I2C5.I2CCON & (1<<4)));

	/*将要发送的第二个字节数据（即MPU6050内部寄存器的地址）写入发送寄存器*/
	I2C5.I2CDS = addr;
	/*清除中断挂起标志位  开始下一个字节的发送*/
	I2C5.I2CCON = I2C5.I2CCON & (~(1<<4));
	/*等待从机接受完一个字节后产生应答信号（应答后中断挂起位自动置位）*/
	while(!(I2C5.I2CCON & (1<<4)));

	/*将要发送的第三个字节数据（即要写入到MPU6050内部指定的寄存器中的数据）写入发送寄存器*/
	I2C5.I2CDS = data;
	/*清除中断挂起标志位  开始下一个字节的发送*/
	I2C5.I2CCON = I2C5.I2CCON & (~(1<<4));
	/*等待从机接受完一个字节后产生应答信号（应答后中断挂起位自动置位）*/
	while(!(I2C5.I2CCON & (1<<4)));

	/*发送停止信号  结束本次通信*/
	I2C5.I2CSTAT = 0xD0;
	/*清除中断挂起标志位*/
	I2C5.I2CCON = I2C5.I2CCON & (~(1<<4));
	/*延时*/
	mydelay_ms(10);
}

/**********************************************************************
 * 函数功能：I2C从特定地址读取1个字节的数据
 * 输入参数：         slave_addr： I2C从机地址
 * 			       addr： 芯片内部特定地址
 * 返回参数： unsigned char： 读取的数值
**********************************************************************/

unsigned char iic_read(unsigned char slave_addr, unsigned char addr)
{

	unsigned char data = 0;

	/*对时钟源进行512倍预分频  打开IIC中断（每次完成一个字节的收发后中断标志位会自动置位）*/
	I2C5.I2CCON = I2C5.I2CCON | (1<<6) | (1<<5);

	/*设置IIC模式为主机发送模式  使能IIC发送和接收*/
	I2C5.I2CSTAT = 0xd0;
	/*将第一个字节的数据写入发送寄存器  即从机地址和读写位（MPU6050-I2C地址+写位0）*/
	I2C5.I2CDS = slave_addr<<1;
	/*设置IIC模式为主机发送模式  发送起始信号启用总线  使能IIC发送和接收*/
	I2C5.I2CSTAT = 0xf0;
	/*等待从机接受完一个字节后产生应答信号（应答后中断挂起位自动置位）*/
	while(!(I2C5.I2CCON & (1<<4)));

	/*将要发送的第二个字节数据（即要读取的MPU6050内部寄存器的地址）写入发送寄存器*/
	I2C5.I2CDS = addr;
	/*清除中断挂起标志位  开始下一个字节的发送*/
	I2C5.I2CCON = I2C5.I2CCON & (~(1<<4));
	/*等待从机接受完一个字节后产生应答信号（应答后中断挂起位自动置位）*/
	while(!(I2C5.I2CCON & (1<<4)));

	/*清除中断挂起标志位  重新开始一次通信  改变数据传送方向*/
	I2C5.I2CCON = I2C5.I2CCON & (~(1<<4));

	/*将第一个字节的数据写入发送寄存器  即从机地址和读写位（MPU6050-I2C地址+读位1）*/
	I2C5.I2CDS = slave_addr << 1 | 0x01;
	/*设置IIC为主机接收模式  发送起始信号  使能IIC收发*/
	I2C5.I2CSTAT = 0xb0;
	/*等待从机接收到数据后应答*/
	while(!(I2C5.I2CCON & (1<<4)));


	/*禁止主机应答信号（即开启非应答  因为只接收一个字节）  清除中断标志位*/
	I2C5.I2CCON = I2C5.I2CCON & (~(1<<7))&(~(1<<4));
	/*等待接收从机发来的数据*/
	while(!(I2C5.I2CCON & (1<<4)));
	/*将从机发来的数据读取*/
	data = I2C5.I2CDS;

	/*直接发起停止信号结束本次通信*/
	I2C5.I2CSTAT = 0x90;
	/*清除中断挂起标志位*/
	I2C5.I2CCON = I2C5.I2CCON & (~(1<<4));
	/*延时等待停止信号稳定*/
	mydelay_ms(10);

	return data;

}


/**********************************************************************
 * 函数功能：MPU6050初始化
**********************************************************************/

void MPU6050_Init ()
{
	iic_write(SlaveAddress, PWR_MGMT_1, 0x00); 		//设置使用内部时钟8M
	iic_write(SlaveAddress, SMPLRT_DIV, 0x07);		//设置陀螺仪采样率
	iic_write(SlaveAddress, CONFIG, 0x06);			//设置数字低通滤波器
	iic_write(SlaveAddress, GYRO_CONFIG, 0x18);		//设置陀螺仪量程+-2000度/s
	iic_write(SlaveAddress, ACCEL_CONFIG, 0x0);		//设置加速度量程+-2g
}

/**********************************************************************
 * 函数功能：初始化系统时间
 **********************************************************************/
void RTC_Init() {

	/*使能RTC控制*/
	RTCCON = RTCCON | 1;
	/*校准时间信息*/
	RTC.BCDYEAR = 0x023;
	RTC.BCDMON = 0x8;
	RTC.BCDDAY = 0x1;
	RTC.BCDWEEK = 0x15;
	RTC.BCDHOUR = 0x16;
	RTC.BCDMIN = 0x46;
	RTC.BCDSEC = 0x50;

	/*禁止RTC控制*/
	RTCCON = RTCCON & (~(1));
}

/**********************************************************************
 * 函数功能：初始化报警器功能函数PWM
 **********************************************************************/
void PWM_Init() {

	/*1. 将GPD0_0引脚设置成PWM0的输出引脚*/
	GPD0.CON = GPD0.CON & (~(0xF)) | (0x2);
	/*2. 设置PWM0的一级分频 一级分频倍数设置为100倍*/
	PWM.TCFG0 = PWM.TCFG0 & (~(0xFF)) | (99);
	/*3. 设置PWM0的二级分频 二级分频倍数设置为1倍 递减计数器频率 = PLCK / (99+1) / 1 = 1M*/
	PWM.TCFG1 = PWM.TCFG1 & (~(0xF));
	/*4. 设置PWM0为自动重装载，使其能够产生连续的脉冲信号*/
	PWM.TCON = PWM.TCON | (1 << 3);
	/*5. 设置PWM0的频率为500HZ (1/1000) / (1/1M) = 1000*/
	PWM.TCNTB0 = 1000;
	/*6. 设置PWM0的占空比为60%*/
	PWM.TCMPB0 = 600;
	/*7. 将TCNTB0中的值手动装载到递减计数器*/
	PWM.TCON = PWM.TCON | (1 << 1);
	/*8. 关闭手动更新*/
	PWM.TCON = PWM.TCON & (~(1 << 1));
	/*9. 使能PWM0，递减计数器开始递减*/
	PWM.TCON = PWM.TCON | 1;

}

/**********************************************************************
 * 函数功能：IRO异常处理
 **********************************************************************/

//IRQ异常处理
void do_irq(void)
{
	static int flag = 0;
	unsigned int IrqNum = 0;
	/*从中断控制器中获取当前中断的中断号*/
	IrqNum = CPU0.ICCIAR & 0x3FF;

	/*根据中断号处理不同的中断*/
	switch(IrqNum)
	{
		case 0:
			//0号中断的处理程序
			break;
		case 1:
			//1号中断的处理程序
			break;
			/*
			 * ... ...
			 */
		case 57:
			printf("Key2 Pressed\n");

			/*警报关闭*/
			PWM.TCON = PWM.TCON & (~(1));
			mydelay_ms(100);

			/*清除GPIO控制器中GPX1_1的中断挂起标志位*/
			EXT_INT41_PEND = (1 << 1);
			/*将当前中断的中断号写回到中断控制器中，以这种方式来告知中断控制器当前的中断已经处理完成，可以发送其它中断*/
			CPU0.ICCEOIR = CPU0.ICCEOIR & (~(0x3FF)) | (57);
			break;
			/*
			 * ... ...
			 */
		case 159:
			//159号中断的处理程序
			break;
		default:
			break;
	}

}



/**********************************************************************
 * 函数功能：把KEY2按键设置成中断模式，在警报状态下，若按下Key2按键，解除蜂鸣器的警报声
 **********************************************************************/

void KEY2_Init() {
	/*外设层次 - 让外部的硬件控制器产生一个中断信号发送给中断控制器*/
	/*将GPX1_1设置成中断功能*/
	GPX1.CON = GPX1.CON | (0xF << 4);
	/*设置GPX1_1的中断触发方式为下降沿触发*/
	EXT_INT41_CON = EXT_INT41_CON & (~(0x7 << 4)) | (0x2 << 4);
	/*使能GPX1_2的中断功能*/
	EXT_INT41_MASK = EXT_INT41_MASK & (~(1 << 1));

	/*中断控制器层次 - 让中断控制器接收外设产生的中断信号并对其进行管理然后再转发给CPU处理*/
	/*全局使能中断控制器使其能接收外设产生的中断信号并转发到CPU接口*/
	ICDDCR = ICDDCR | 1;
	/*在中断控制器中使能57号中断，使中断控制器接收到57号中断后能将其转发到CPU接口*/
	ICDISER.ICDISER1 = ICDISER.ICDISER1 | (1 << 25);
	/*选择由CPU0来处理57号中断*/
	ICDIPTR.ICDIPTR14 = ICDIPTR.ICDIPTR14 & (~(0xFF << 8)) | (0X01 << 8);
	/*使能中断控制器和CPU0之间的接口，使中断控制器转发的中断信号能够到达CPU0*/
	CPU0.ICCICR = CPU0.ICCICR | 1;

}


/**********************************************************************
 * 函数功能：主函数
 **********************************************************************/

int main(void)
{
	unsigned int Oldmin = 0, Newmin = 0, Oldsec = 0, Newsec = 0;									//存储时间
	unsigned char zvalue_h,zvalue_l, xvalue_h, xvalue_l, yvalue_h, yvalue_l;						//存储读取结果
	short int zvalue, xvalue, yvalue;

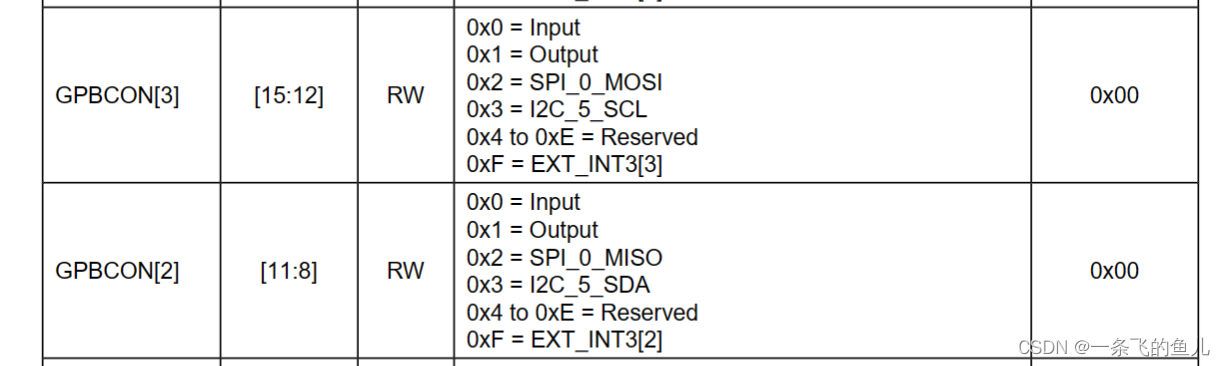

	/*设置GPB_2引脚和GPB_3引脚功能为I2C传输引脚*/
	GPB.CON = (GPB.CON & ~(0xF<<12)) | 0x3<<12;			 	//设置GPB_3引脚功能为I2C_5_SCL
	GPB.CON = (GPB.CON & ~(0xF<<8))  | 0x3<<8;				//设置GPB_2引脚功能为I2C_5_SDA

	uart_init(); 											//初始化串口
	MPU6050_Init();											//初始化MPU6050
	RTC_Init();												//初始化RTC
	PWM_Init();												//初始化PWM
	KEY2_Init();											//初始化KEY2按键中断功能

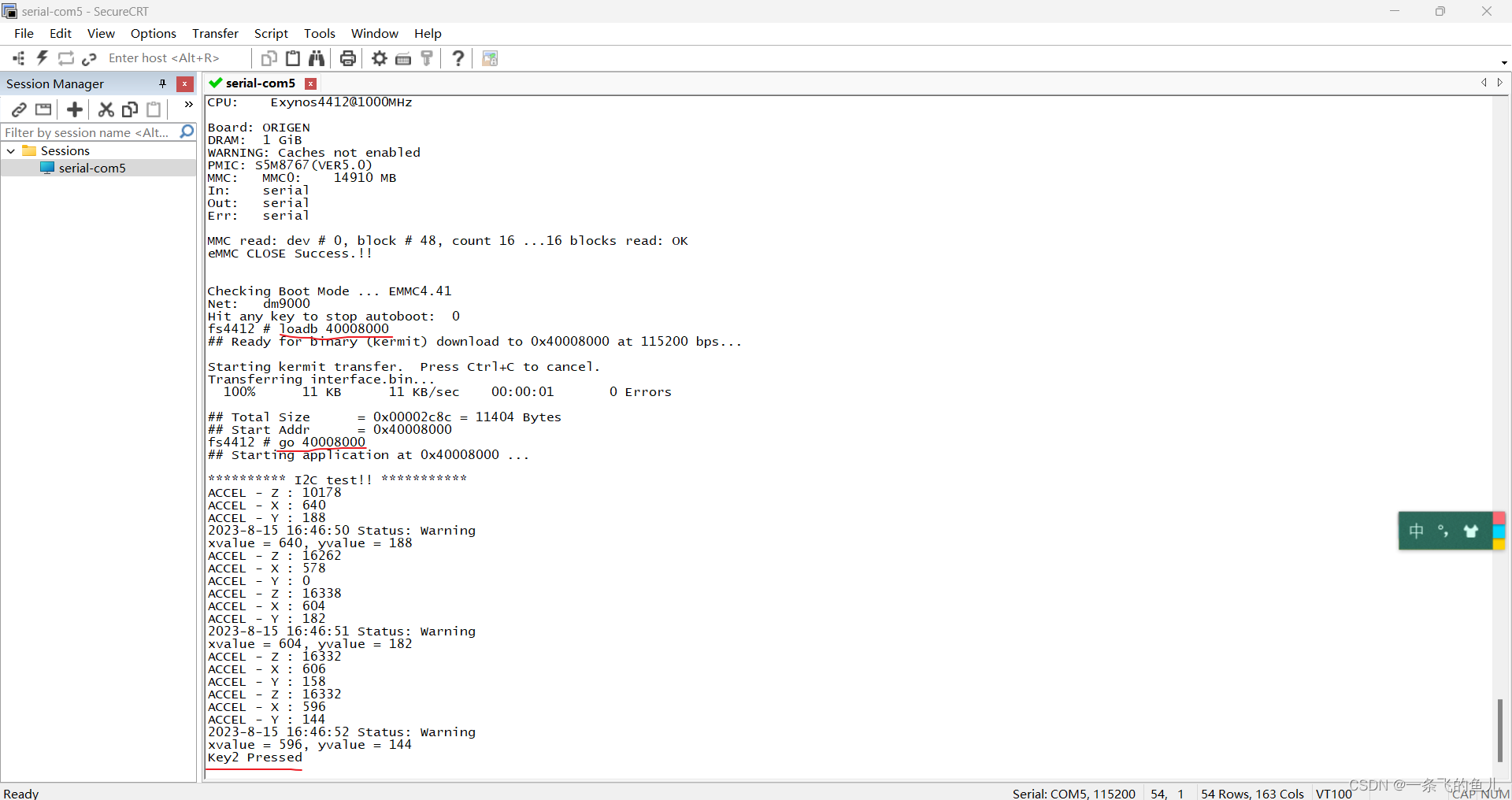

	printf("\n********** I2C test!! ***********\n");
	while(1)
	{
		zvalue_h = iic_read(SlaveAddress, ACCEL_ZOUT_H);		//获取MPU6050-Z轴加速度高字节
		zvalue_l = iic_read(SlaveAddress, ACCEL_ZOUT_L);		//获取MPU6050-Z轴加速度低字节
		zvalue  =  (zvalue_h << 8) | zvalue_l;					//获取MPU6050-Z轴加速度

		xvalue_h = iic_read(SlaveAddress, ACCEL_XOUT_H);		//获取MPU6050-X轴加速度高字节
		xvalue_l = iic_read(SlaveAddress, ACCEL_XOUT_L);		//获取MPU6050-X轴加速度低字节
		xvalue  =  (xvalue_h << 8) | xvalue_l;					//获取MPU6050-X轴加速度

		yvalue_h = iic_read(SlaveAddress, ACCEL_YOUT_H);		//获取MPU6050-Y轴加速度高字节
		yvalue_l = iic_read(SlaveAddress, ACCEL_YOUT_L);		//获取MPU6050-Y轴加速度低字节
		yvalue  =  (yvalue_h << 8) | yvalue_l;					//获取MPU6050-Y轴加速度

		printf("ACCEL - Z : %d\n", zvalue);
		printf("ACCEL - X : %d\n", xvalue);
		printf("ACCEL - Y : %d\n", yvalue);

		if(xvalue == 0 && yvalue == 0) {
			/*水平*/
			/*打印当前时间  实现每隔一分钟打印一次*/
			Newmin = RTC.BCDMIN;
			if(Oldmin != Newmin) {
				printf("20%x-%x-%x %x:%x:%x Status: Normal\n",RTC.BCDYEAR, RTC.BCDMON, RTC.BCDWEEK, RTC.BCDHOUR, RTC.BCDMIN, RTC.BCDSEC);
				Oldmin = Newmin;
			}
			/*警报关闭*/
			PWM.TCON = PWM.TCON & (~(1));
			mydelay_ms(100);

		} else {
			/*倾斜*/
			/*打印当前时间 实现每隔一秒打印一次*/
			Newsec = RTC.BCDSEC;
			if(Oldsec != Newsec) {
				printf("20%x-%x-%x %x:%x:%x Status: Warning\n",RTC.BCDYEAR, RTC.BCDMON, RTC.BCDWEEK, RTC.BCDHOUR, RTC.BCDMIN, RTC.BCDSEC);
				printf("xvalue = %d, yvalue = %d\n", xvalue, yvalue);
				Oldsec = Newsec;
			}
			/*警报响起 滴滴的声音*/
			PWM.TCON = PWM.TCON & (~(1));
			mydelay_ms(100);
			PWM.TCON = PWM.TCON | 1;
			mydelay_ms(100);
		}
			mydelay_ms(100);
	}
	return 0;
}

start.S

.text
.global _start
_start:
	/*
	 * Vector table
	 */
	b reset
	b .
	b .
	b .
	b .
	b .
	b irq_handler
	b .

reset:
	/*
	 * Set vector address in CP15 VBAR register
	 */

	/* 将_start的地址给了r0 */
	ldr	r0, =_start

	/* 将r0寄存器通过协处理寄存器指令，给了协处理器p15里面的c12寄存器，c12寄存器的作用就是设置异常向量表位置的 */
	mcr	p15, 0, r0, c12, c0, 0	@Set VBAR

	/*
	 * Set the cpu to SVC32 mode, Disable FIQ/IRQ
	 */
	mrs r0, cpsr
	bic r0, r0, #0x1f
	orr	r0, r0, #0xd3
	msr	cpsr ,r0

	/*
	 * Defines access permissions for each coprocessor
	 */
    mov	r0, #0xfffffff
    mcr	p15, 0, r0, c1, c0, 2

	/*
	 * Invalidate L1 I/D
	 */
	mov	r0, #0					@Set up for MCR
	mcr	p15, 0, r0, c8, c7, 0	@Invalidate TLBs
	mcr	p15, 0, r0, c7, c5, 0	@Invalidate icache

	/*
	 * Set the FPEXC EN bit to enable the FPU
	 */
	mov r3, #0x40000000
	fmxr FPEXC, r3

	/*
	 * Disable MMU stuff and caches
	 */
	mrc	p15, 0, r0, c1, c0, 0
	bic	r0, r0, #0x00002000		@Clear bits 13 (--V-)
	bic	r0, r0, #0x00000007		@Clear bits 2:0 (-CAM)
	orr	r0, r0, #0x00001000		@Set bit 12 (---I) Icache
	orr	r0, r0, #0x00000002		@Set bit 1 (--A-) Align
	orr	r0, r0, #0x00000800		@Set bit 11 (Z---) BTB
	mcr	p15, 0, r0, c1, c0, 0

	/*
	 * Initialize stacks
	 */
init_stack:
	/*svc mode stack*/
	msr cpsr, #0xd3
	ldr sp, _stack_svc_end

	/*undef mode stack*/
	msr cpsr, #0xdb
	ldr sp, _stack_und_end

	/*abort mode stack*/
	msr cpsr,#0xd7
	ldr sp,_stack_abt_end

	/*irq mode stack*/
	msr cpsr,#0xd2
	ldr sp, _stack_irq_end

	/*fiq mode stack*/
	msr cpsr,#0xd1
	ldr sp, _stack_fiq_end

	/*user mode stack, enable FIQ/IRQ*/
	msr cpsr,#0x10
	ldr sp, _stack_usr_end

	/*Call main*/
	b main

// 处理IRQ异常程序
irq_handler:

//因为产生IRQ异常后自动保存到LR中的返回地址是被IRQ打断的
//下一条下一条的指令地址，所以需要我们人为的修正一下
sub lr, lr , #4

//因为IRQ模式下和USER模式下R0-R12寄存器是同一组
//所以执行异常程序之前需要把USER模式下的R0-R12寄存器压栈保护现场
stmfd sp!, {r0-r12}

//处理异常
bl do_irq

//异常返回
//1. 将r0-r12寄存器的值出栈，使其恢复到被异常打断之前的值
//2. 将SPSR寄存器中的值恢复到CPSR，使CPU的状态恢复到被异常打断之前的状态
//3. 将栈中LR寄存器中的值出栈给PC，实现程序的返回
ldmfd sp!, {r0-r12, pc}

_stack_svc_end:
	.word stack_svc + 512
_stack_und_end:
	.word stack_und + 512
_stack_abt_end:
	.word stack_abt + 512
_stack_irq_end:
    .word stack_irq + 512
_stack_fiq_end:
    .word stack_fiq + 512
_stack_usr_end:
    .word stack_usr + 512

.data
stack_svc:
	.space 512
stack_und:
	.space 512
stack_abt:
	.space 512
stack_irq:
	.space 512
stack_fiq:
	.space 512
stack_usr:
	.space 512

实现效果截图：

在这里插入图片描述

基于STM32CUBEMX——实现MPU6050姿态解析DMP库
2201_75475731的博客
05-05 4539
MPU6050是一款由英国半导体公司InvenSense推出的一款6轴惯性传感器，集成了三轴加速度计和三轴陀螺仪。这款设备应用各种需要运动检测和姿态估计，如智能手机，无人机，平衡小车，机器人等设备。MPU6050内置了一个数字运动处理器，可以处理复杂的运动算法，如滤波、姿态融合等，从而减轻主处理器的负担。MPU6050角度方向X 轴角度（滚转角 Roll）即为绕 X 轴旋转方向的角度，Y 轴角度（俯仰角 Pitch）即为绕 Y 轴旋转方向的角度，Z 轴角度（偏航角 Yaw。
LV.12 D24 陀螺仪实验 学习笔记
djjyy的博客
12-08 538
设置GPB_2引脚和GPB_3引脚功能为I2C传输引脚由于没有校准也没设置滤波，所以静止情况下不是0，正常应该是0的，然后逆时针是正数，顺时针是负数。
Micropython——六轴MPU6050模块的使用
Irving.Gao的博客
01-25 1万+
想做用PYB做ROS机器人的主控，陀螺仪和加速度计怎么能少呢？ 文章目录MPU6050模块硬件连接代码MPU6050库文件主程序参数解析三轴加速度计三轴陀螺仪数据处理与实现校准卡尔曼滤波 MPU6050模块 MPU6050是一种非常流行的空间运动传感器芯片，可以获取器件当前的三个加速度分量和三个旋转角速度。由于其体积小巧，功能强大，精度较高，不仅被广泛应用于工业，同时也是航模爱好者的神器，被安装在各类飞行器上驰骋蓝天。 MPU6050芯片内自带了一个数据处理子模块DMP，已经内置了滤波算法，在许多应用中.
正点原子STM32学习笔记——MPU6050介绍
热门推荐
吴立赛的博客
10-24 3万+
一、MPU6050简介 1.什么是MPU6050？         MPU6050是InvenSense公司推出的全球首款整合性6轴运动处理组件，内带3轴陀螺仪和3轴加速度传感器，并且含有一个第二IIC接口，可用于连接外部磁力传感器，利用自带数字运动处理器（DMP: Digital Motion Processor）硬...
Exynos_4412——IIC控制器和MPU6050
qq_52479948的博客
01-08 2240
Exynos_4412——IIC控制器和MPU6050
LV.12 D23 IIC控制器与MPU6050 学习笔记
djjyy的博客
12-06 918
​4412有四个IIC，如果要使用需要配置四个寄存器I2CCON：配置一些功能I2CSTAT：控制一些功能、显示一些状态I2CDS：发送和接收数据I2CADD：当4412作为从机时需要一个地址，这个寄存器用于设置地址​支持7位的地址模式，极少数IIC的地址是10位的。标准模式下最快速度是100K，快速模式下可以达到400k。支持主机发送，主机接收，从机发送，从机接收的工作模式。支持中断和轮询。​​上图是主机发送模式下4412的工作流程​上图是主机接收模式下4412的工作流程。
MPU6050(硬件IIC) -mpu6050.zip_IIC MPU6050_STM32F103驱动 iic_mpu6050
07-14
在这个项目中，我们将关注如何使用STM32F103微控制器通过硬件IIC接口来驱动MPU6050。 STM32F103是意法半导体（STMicroelectronics）推出的基于ARM Cortex-M3内核的微控制器，广泛应用于各种嵌入式系统设计。其强大...
IIC_of_MPU6050_verilog.rar_IIC MPU6050_IIC mpu6050 verilog_IIC_M
09-24
在与MPU6050进行通信时，通常会采用IIC（Inter-Integrated Circuit）总线协议，这是一种低速、低功耗的串行通信协议，适用于连接微控制器和各种外围设备。 IIC协议的核心特征包括： 1. 双线接口：IIC协议只需要两条...
STM32 F103C8T6学习笔记6：IIC通信-驱动MPU6050 6轴运动处理组件.rar
08-13
- 时序同步：确保IIC通信时序与MPU6050的内部时序匹配，避免数据错乱。 - 错误检测：添加适当的错误检测机制，如CRC校验，以确保数据的完整性。 - 节能模式：根据应用需求，通过设置MPU6050的电源管理寄存器，选择...
ARM接口技术
最新发布
weixin_54140739的博客
05-18 1105
即通用型输入输出，GPIO可以控制连接在其之上的引脚实现信号的输入和输出芯片的引脚与外部设备相连，从而实现与外部硬件设备的通讯、控制及信号采集等功能与不使用宏定义相比，所编译生成的文件大小一样都是8908字节，可见宏定义只是做了替换，不占用文件长度即通用异步收发器，是一种通用的串行、异步通信总线该总线有两条数据线，可以实现全双工的发送和接收在嵌入式系统中常用于主机与辅助设备之间的通信可以一次性发送多个数据位一次只能发送一个数据位。
上电后让蜂鸣器滴一声就停止，或者按一次复位就滴一次
HXYZCT的博客
07-18 2344
51单片机上电蜂鸣器滴一声
ESP32传感器使用——MPU6050
qq_49516462的博客
08-07 7798
ESP32 MPU6050
实验9
weixin_30655219的博客
03-22 133
嵌入式软件设计第9次实验报告 学号：120201109 姓名：陈瑶 组别：第4组 实验地点：D19 一、实验目的： 1.熟悉WWW技术中的SSI（Server Side Include）技术。 2.学会使用SSI技术编写代码把当前开发板内RTC的时钟及日期数据送往PC机浏览器显示。 3.学会使用SSI技术把当前开发...
linux开发板测试,Linux 开发板常规测试
weixin_33826994的博客
05-16 762
【正点原子】I.MX6U用户快速体验V1.2.pdf1. LED 与蜂鸣器测试LED 测试echo none > /sys/class/leds/sys-led/trigger # 改变 LED 的触发模式echo 1 > /sys/class/leds/sys-led/brightness # 点亮 LEDecho 0 > /sys/class/leds/sys-led/bri...
zabbix监控
Pang的博客
12-16 3704
监控服务概述 1、实时查看服务状态 2、可以发送报警信息（邮件报警、短信报警、电话报警、微信报警、值班（大屏幕）报警） 3、可以进行数据分析（潜在风险、对业务部门给出数据建议） 实现监控的方式： 1）zabbix实现监控 2）nagios（监控报警功能较强大）+cacti（网络流量报警） 3）小米监控 如何搭建监控平台 ###通过多个维度进行描述 1、网络模型OSI七层模型分析 2、网...
mpu6050 重力加速度_MPU6050抄底解读
weixin_39528289的博客
11-28 1138
背景介绍：很多读者是从飞控相关推文开始关注这个公众号的，在飞控上 IMU 惯性传感器非常重要。Sugar 在线一对一过程中发现一些入手玩飞控的人直接扎到代码里忽视了这个重中之重。本篇从最基础的内容入手说说最常见的 MPU6050 惯性传感器。datasheet网上能找到两个 pdf 文件，一个主要讲功能和各种参数，另一个是寄存器映射。因为 datasheet 很好找，这里就不提供连接了，...
mpu6050 重力加速度_MPU6050 姿态解算系列一：加速度姿态解算
weixin_39718521的博客
11-28 3384
背景介绍：无人机、平衡车都可以通过“对姿态做pid”来控制。这里“姿态解算”对许多新人来说是个难点。姿态解算入门系列推文从最基础的算法入手循序渐进，跟着学完会发现姿态解算原来并没有想象那么难。姿态解算的最小依赖惯性传感器数据是姿态解算的最小依赖。惯性传感器指：加速度计、陀螺仪。Sugar 写过一篇《MPU6050 抄底解读》讲如何读取 MPU6050 的 3 轴加速度和 3 轴陀螺仪数据...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
