SpringMVC请求流程

请求执行过程（时序图）

• 项目启动，Tomcat启动，加载应用的web.xml文件；
• 实例化并初始化Servlet()；
• 加载springMVC.xml配置文件创建spring容器，根据配置初始化容器中的对象；
• 加载完毕之后，浏览器发送请求，比如"/hello"；
• 请求到达前端控制器；
• 截取请求的动作名称“hello"，并从@RequestMapping中找；
• 找到之后，执行控制器中的方法；
• 方法有返回值，根据返回值通过InternalResourceViewResolver找到响应结果；
• 响应浏览器，展示结果；

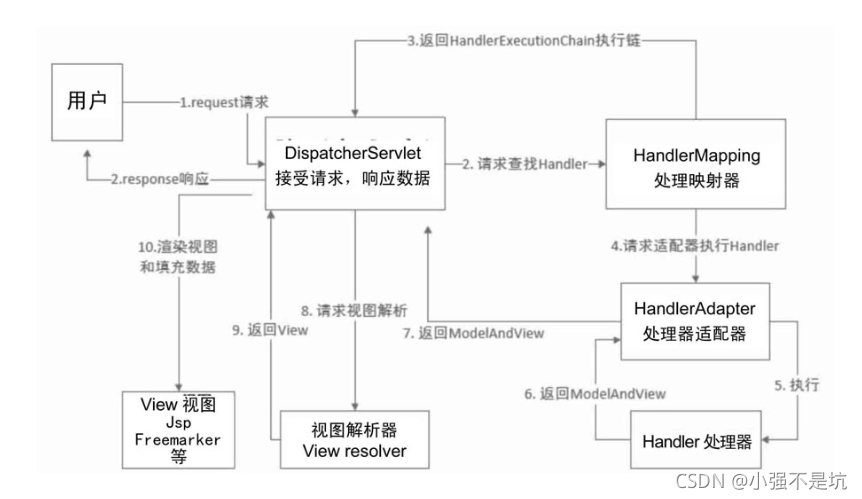

SpringMVC执行原理

执行过程如下：
（1） 用户发送request请求，该请求被前端控制器（DispatcherServlet）处理；
（2） 前端控制器（DispatcherServlet）请求处理器映射器（HandlerMapping）查找Handler；
（3） 处理器映射器（HandlerMapping）根据配置查找相关的Handler，返回给前端控制器（DispatcherServlet）；
（4） 前端控制器（DispatcherServlet）请求处理器适配器（HandlerAdapter）执行相应的Handler（或称为Controller）；
（5） 处理器适配器（HandlerAdapter）执行Handler；
（6） Handler执行完毕之后会返回ModelAndView对象给处理器适配器（HandlerAdapter）；
（7） 处理器适配器（HandlerAdapter）对象接收到Handler返回的ModelAndView对象后，将其返回给前端控制器（DispatcherServlet）；
（8） 前端控制器（DispatcherServlet）接收到ModelAndView对象后，请求视图解析器（ViewResolver）对视图进行解析；
（9） 视图解析器（ViewResolver）根据View信息匹配相应的视图结果后，返回给前端控制器（DispatcherServlet）；
（10）前端控制器（DispatcherServlet）收到View视图后，对视图进行渲染，将Model中的模型数据填充到View视图中的request域，生成最终的视图；
（11） 前端控制器（DispatcherServlet）返回请求结果给用户。

名词解析

1、DispatcherServlet表示前端控制器，是整个SpringMVC的控制中心。相当于MVC中的C，由它来调用其他组件处理用户的请求，DispacherServlet的存在降低了组件之间的耦合性；当用户发送请求时，DispatcherServlet接受请求并拦截请求。
假设请求的url为：http://localhost:8080/springmvc/hello
其中hello表示控制器，即请求服务器localhost:8080上springmvc站点的hello请求；

2、HandlerMapping处理器映射器，DispacherServlet调用HandlerMapping，HandlerMapping负责根据用户请求找到Handler即处理器，SpringMVC提供了不同的映射器实现不同的映射方式，例如：配置文件方式、实现接口方式、注解方式等；

3、HandlerExecution表示具体的Handler，其主要作用是根据url查找控制器，如上面url被查找的控制器就是hello；
HandlerExecution将解析后的信息传递给DispacherServlet，如解析控制器映射等；

4、Handler处理器，即自定义的Controller处理单元。它就是我们开发中要编写的具体业务控制器，由DispatcherServlet把用户请求转发到Handler，由Handler对用户的请求进行处理；

5、HandlerAdapter表示处理器适配器，通过HandlerAdapter对处理器进行执行，这是适配器模式的应用，会按照特定的规则取执行Handler；
Handler让具体的Controller执行，Controller会将具体的执行信息返回给HandlerAdapter，例如ModelAndView；
然后HandlerAdapter将试图逻辑名或者模型传递给DispatcherServlet；

6、ViewResolver视图解析器，DispatcherServlet调用ViewResolver（视图解析器）来解析HandlerAdapter传递的逻辑视图名，View Resolver负责将处理结果生成View试图，View Resolver首先根据逻辑视图名接续成物理视图名，即具体的页面地址，再生成View视图对象，最后对View进行渲染，将处理结果通过页面展示给用户。

相关知识

中心控制器

Spring的Web框架围绕DispatcherServlet设计。DispatcherServlet的作用是将请求发送到不同的处理器，从Spring2.5开始，使用Java 5 或者以上版本的用户可以基于注解的controller声明方式。SpringMVC框架像许多其他MVC框架一样，以请求为驱动，围绕一个中心Servlet分派请求及提供其他功能，DispacterServlet是一个实际的Servlet(它继承自HttpServlet基类)；

处理器的配置

在SpringMVC的各个组件中，处理器映射器、处理器适配器、视图解析器被称为SpringMVC的三大组件。

• RequestMappingHandlerMapping 处理器映射器
  处理@RequestMapping注解，并且将其注册到请求映射表中。
• RequestMappingHandlerAdapter 处理器适配器
  处理请求的适配器，确定调用哪个类的哪个方法，并且构造方法参数，返回值。
  使用<mvc:annotation-driven/>自动加载RequestMappingHandlerMapping（处理器映射器）和RequestMappingHandlerAdapter（处理器适配器），可以在springmvc.xml配置文件中使用<mvc:annotation-driven/>来代替注解映射器和适配器的配置。

    <!--配置处理器映射器-->
    <!-- <bean class="org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerMapping"></bean>-->
    <!--配置处理器适配器-->
    <!-- <bean class="org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter"></bean>-->
    <!--一个注解替换上面的两个配置-->
    <!--<mvc:annotation-driven>会自动注册RequestMappingHandlerMapping与RequestMappingHandlerAdapter两个Bean-->
    <mvc:annotation-driven/>
    <!--配置视图解析器-->
    <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <property name="prefix" value="/WEB-INF/view/"  ></property>
        <property name="suffix" value=".jsp"  ></property>
    </bean>

---

持续更新，如果错误，欢迎大家指出，共同学习…
