简单学SQL 的七种 join

建表

在这里呢我们先来建立两张有外键关联的张表。

CREATE DATABASE db0206;

CREATE TABLE `db0206`.`tbl_dept`(
  `id` INT(11) NOT NULL AUTO_INCREMENT,
  `deptName` VARCHAR(30),
  `locAdd` VARCHAR(40),
  PRIMARY KEY (`id`)
) ENGINE=INNODB CHARSET=utf8;

CREATE TABLE `db0206`.`tbl_emp`(
  `id` INT(11) NOT NULL AUTO_INCREMENT,
  `name` VARCHAR(20),
  `deptId` INT(11),
  PRIMARY KEY (`id`),
  FOREIGN KEY (`deptId`) REFERENCES `db0206`.`tb_dept`(`id`)
) ENGINE=INNODB CHARSET=utf8;
/*插入数据*/
INSERT INTO tbl_dept(deptName,locAdd) VALUES('RD',11);
INSERT INTO tbl_dept(deptName,locAdd) VALUES('HR',12);
INSERT INTO tbl_dept(deptName,locAdd) VALUES('MK',13);
INSERT INTO tbl_dept(deptName,locAdd) VALUES('MIS',14);
INSERT INTO tbl_dept(deptName,locAdd) VALUES('FD',15);

INSERT INTO tbl_emp(NAME,deptId) VALUES('z3',1);
INSERT INTO tbl_emp(NAME,deptId) VALUES('z4',1);
INSERT INTO tbl_emp(NAME,deptId) VALUES('z5',1);

INSERT INTO tbl_emp(NAME,deptId) VALUES('w5',2);
INSERT INTO tbl_emp(NAME,deptId) VALUES('w6',2);

INSERT INTO tbl_emp(NAME,deptId) VALUES('s7',3);

INSERT INTO tbl_emp(NAME,deptId) VALUES('s8',4);

文氏图与SQL语句的编写以及查询结果

内连接

内连接文氏图

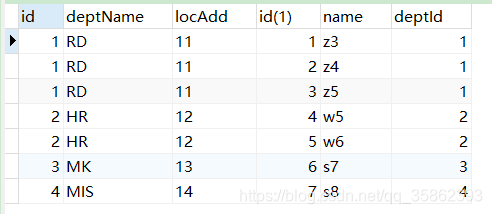

执行的sql语句以及执行的查询结果

• 执行的sql语句

select * from tbl_dept a inner join tbl_emp b on a.id=b.deptId;

左外连接

左外连接文氏图

执行的sql语句以及执行的查询结果

• 执行的sql语句

select * from tbl_dept a left join tbl_emp b on a.id=b.deptId;

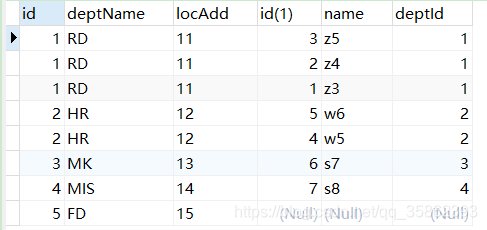

• 查询结果

右外连接

右外连接文氏图

执行的sql语句以及执行的查询结果

• 执行的sql语句

select * from tbl_dept a right join tbl_emp b on a.id=b.deptId;

• 查询结果

左连接

左连接文氏图

执行的sql语句以及执行的查询结果

• 执行的sql语句

select * from tbl_dept a left join tbl_emp b on a.id=b.deptId where b.deptId is null;

• 查询结果
•



右连接

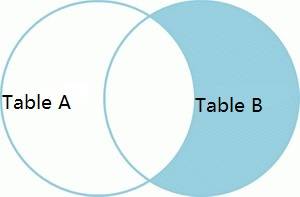

右连接文氏图

执行的sql语句以及执行的查询结果

• 执行的sql语句

select * from tbl_dept a right join tbl_emp b on a.id=b.deptId where a.id is null;

• 查询结果

这里自己可以去插入一条数据，不然查出来全是null

全连接

全连接文氏图

执行的sql语句以及执行的查询结果

• 执行的sql语句

select * from tbl_dept a right join tbl_emp b on a.id=b.deptId
union
select * from tbl_dept a left join tbl_emp b on a.id=b.deptId;

• 查询结果

两张表中都没有出现的数据集

文氏图

执行的sql语句以及执行的查询结果

• 执行的sql语句

select * from tbl_dept a right join tbl_emp b on a.id=b.deptId where a.id is null
union
select * from tbl_dept a left join tbl_emp b on a.id=b.deptId where b.deptId is null;

• 查询结果
