Attention-Is-All-You-Need论文笔记

原文链接: http://chenhao.space/post/2a42add6.html

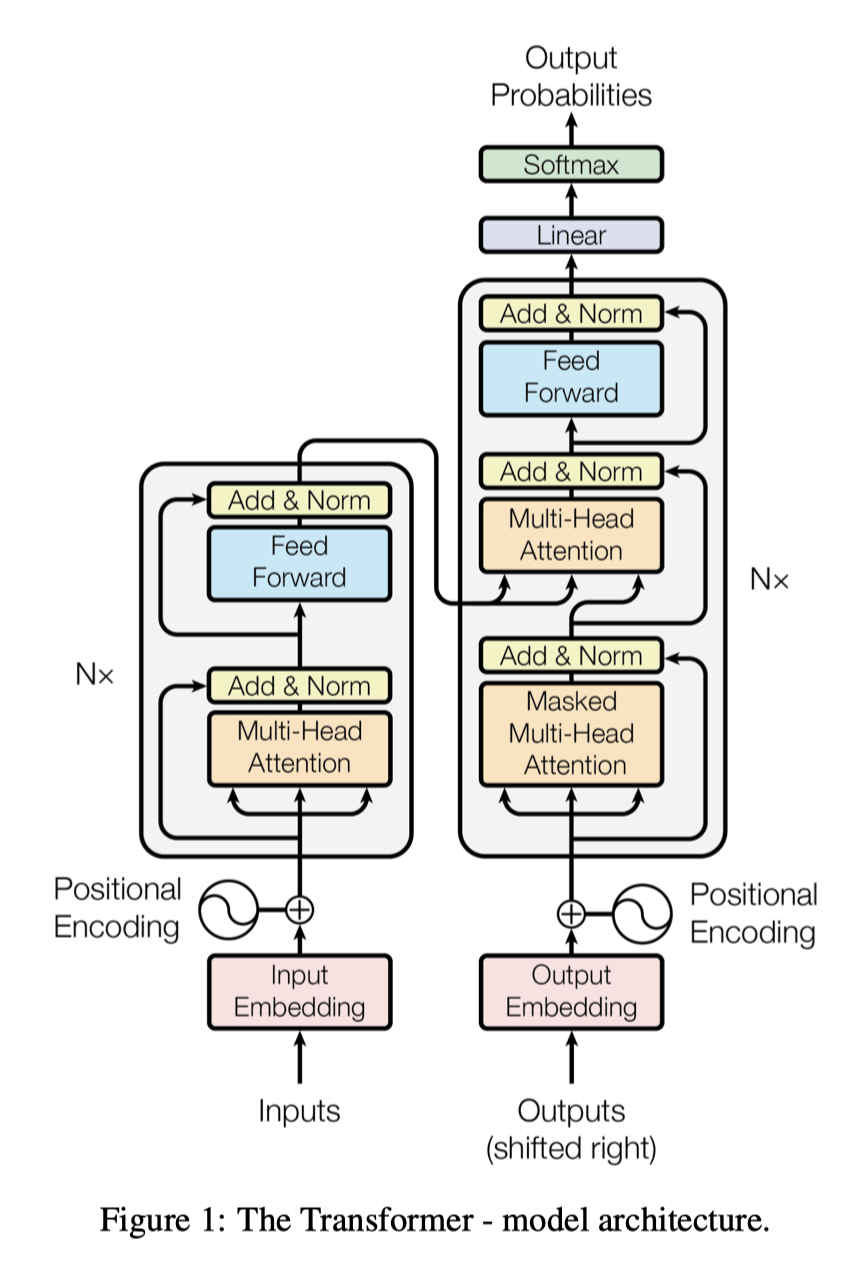

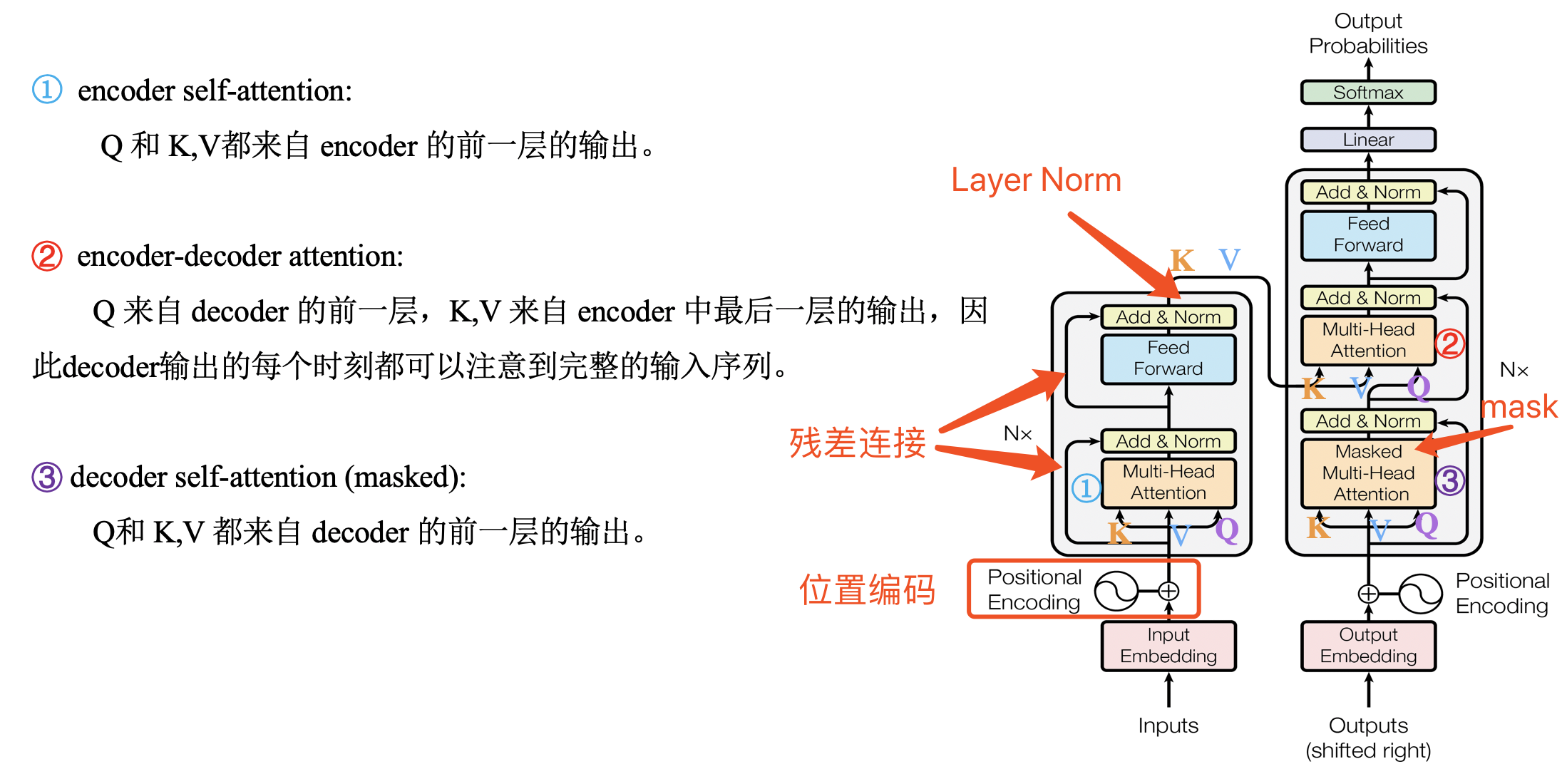

Transformer

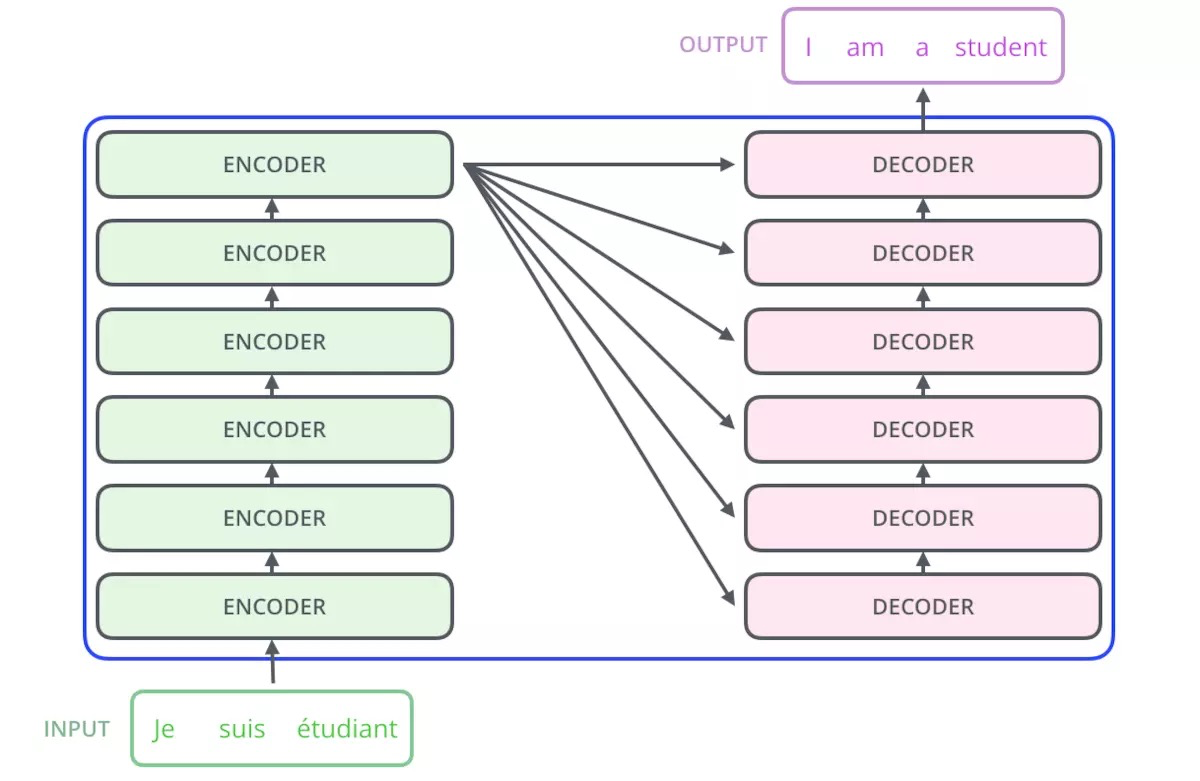

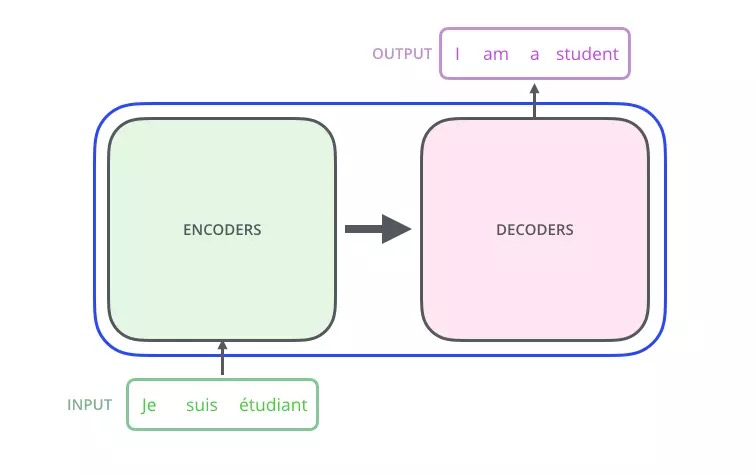

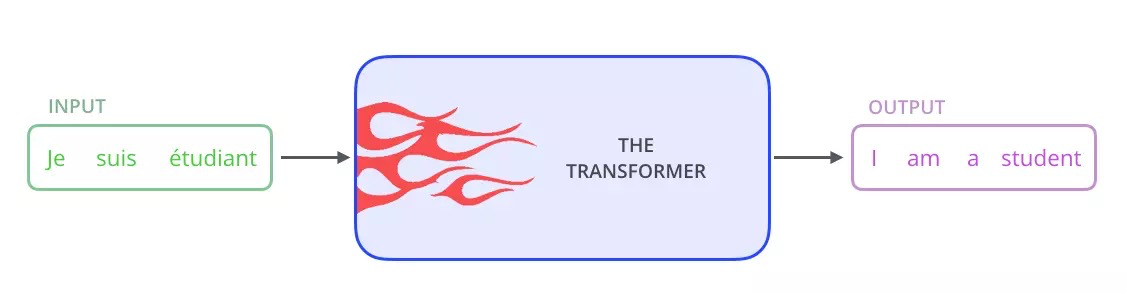

以机器翻译为例：

其中 Add & Norm 层的意思是：将input到Multi-Head Attention中的$a$，与Multi-Head Attention output的$b$进行Add操作，得到$b^{\prime }$，再将$b^{\prime }$进行Layer Normalization。

Encoder:

Encoder总共包含$N=6$这样的相同的结构。该结构包含两个子层，分别为一个称为“Multi-Head Attention”的子层，和一个全连接的神经网络。这两个子层都采用了残差连接的方式，在加上了残差之后还做了一个归一化，公式表示为：$Norm(x+Sublayer(x))$其中$Sublayer(x)$代表每个特定的子层，为了保证残差的计算能够正常进行，每个子层的输出维度都规定为$d_{model}=512$。

Decoder:

Decoder总共包含$N=6$这样的相同的结构。该结构包含三个子层，分别为一个称为“Multi-Head Attention”的子层用于连接Encoder的输出，一个称为“Masked Multi-Head Attention”的子层，该层在“Multi-Head Attention”的基础上进行了调整（为使位置 $t$ 处的预测仅依赖于 $t$ 之前的输出, 在 Multi-Head Attention 内使用了mask），最后一个子层是一个全连接的神经网络。与Encoder相同，我们每一个子层都应用了残差连接并且进行了归一化。

---

Attention

引出Self-Attention

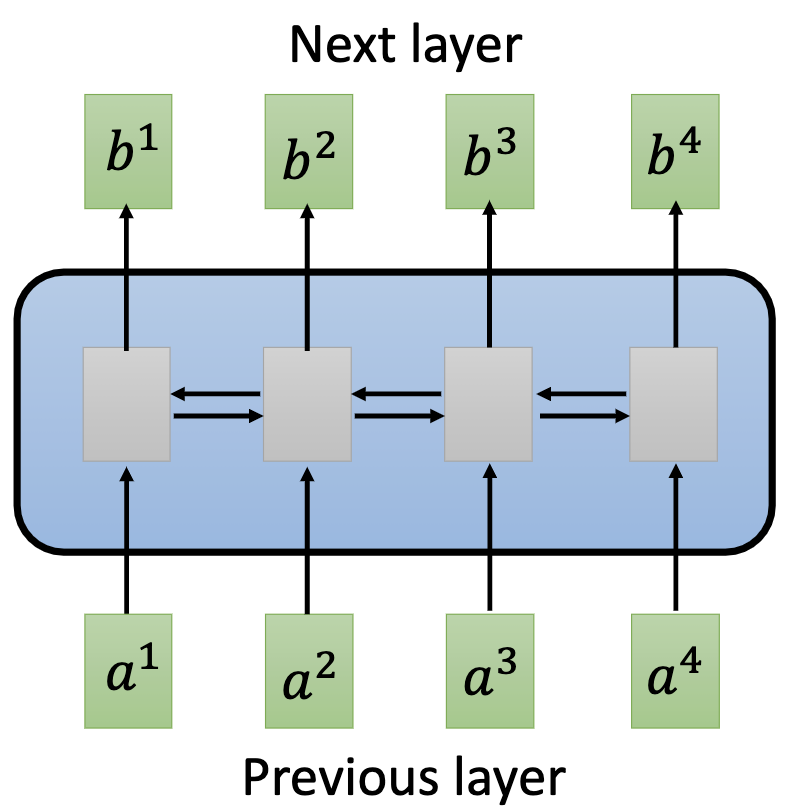

基于RNN模型的Sequence架构的缺点：Hard to parallel，很难进行并行计算。

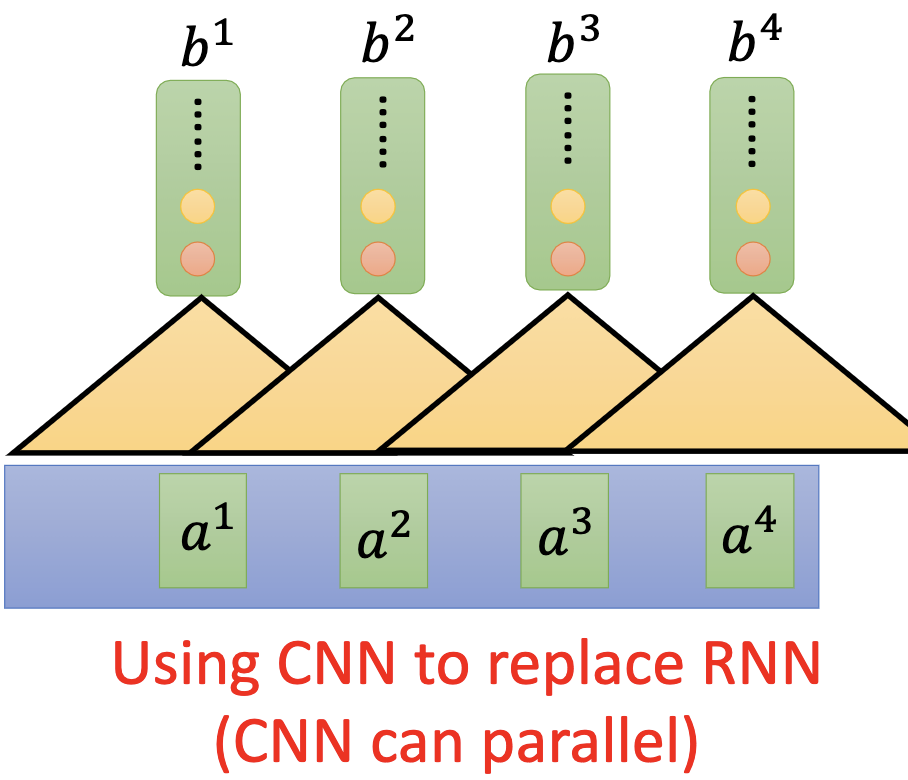

于是有人提出用CNN替换RNN的想法。

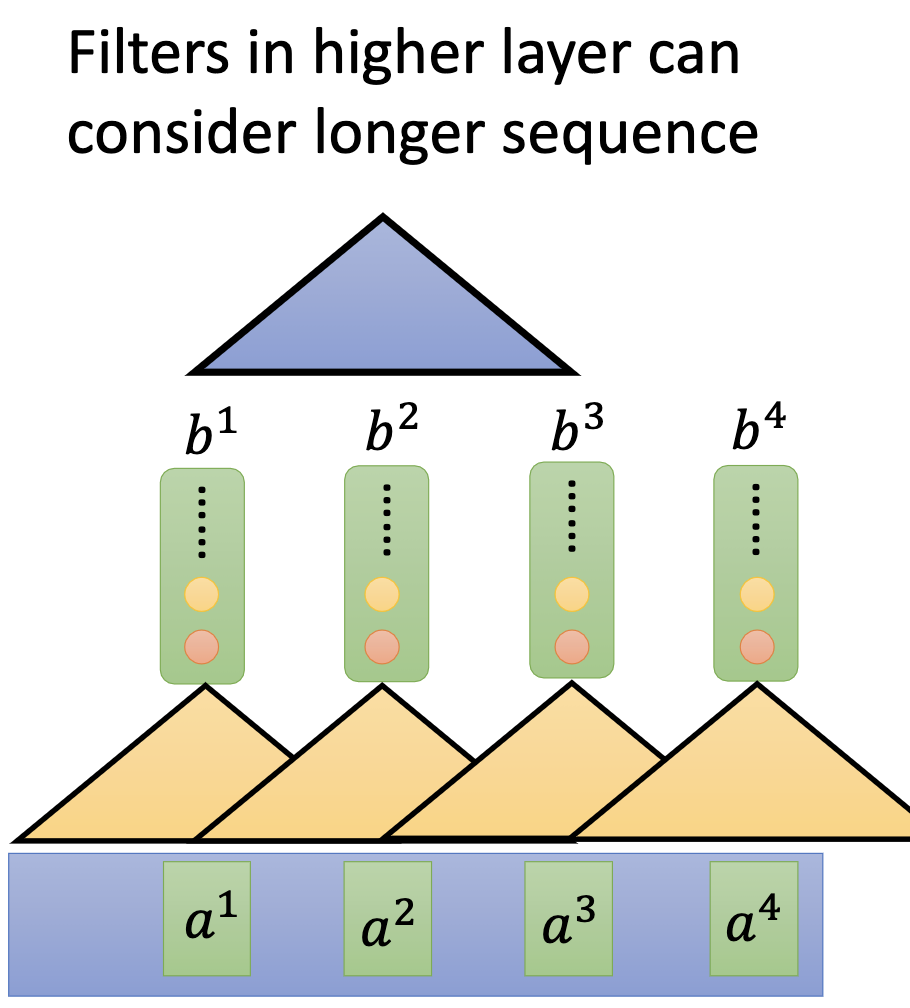

上图这个模型中的CNN只能考虑非常有限的内容（只考虑了三个vector），但是CNN也可以考虑到更长的信息，通过叠加CNN：

CNN可以进行并行计算，但是它有个缺点就是需要叠加很多层才能看到长距离的信息。并⾏计算任意两个 位置相关性的操作随着距离的增加⽽增加，使得远距离位置之间的依赖学习变得更加困难。

所以提出了Self-Attention机制。

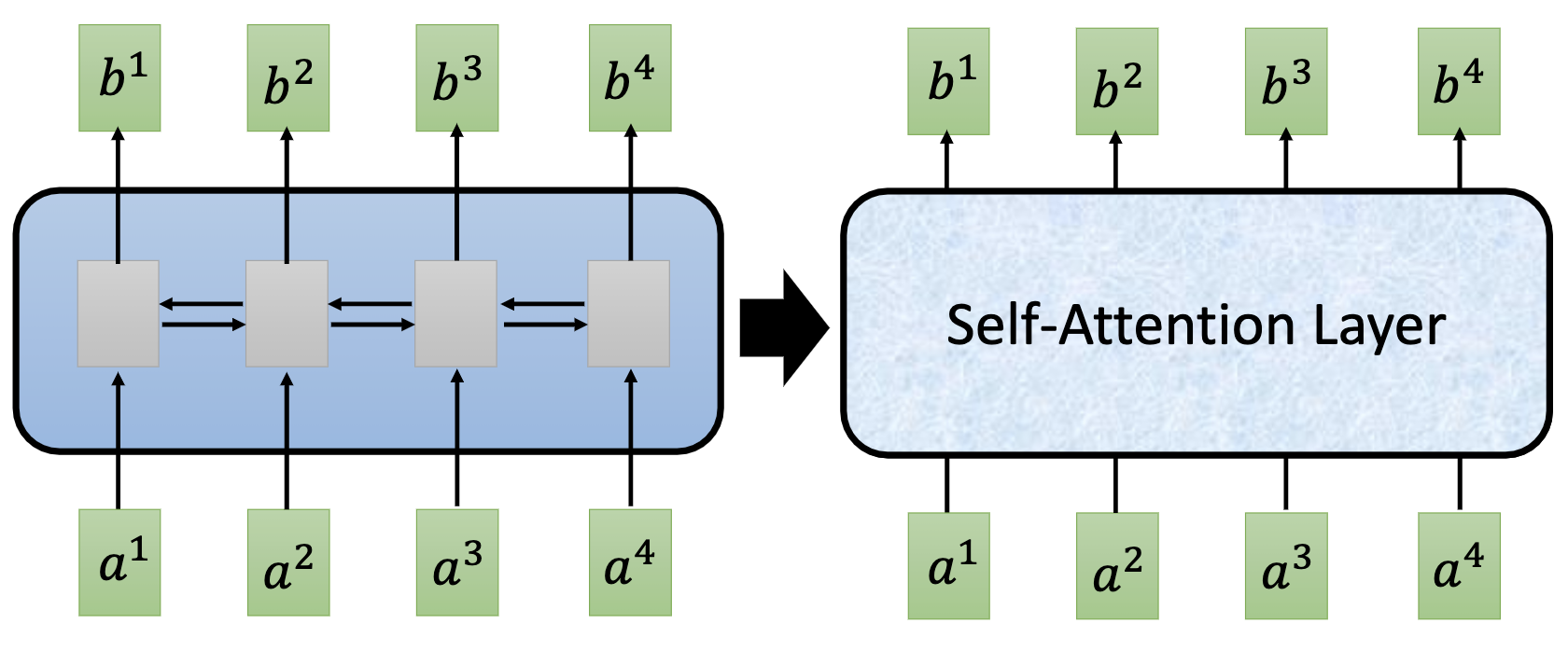

其中用 Self-Attention Layer 取代了 RNN Layer。

$b^i$ is obtained based on the whole input sequence.

$b^1,b^2,b^3,b^4$ can be parallelly computed.

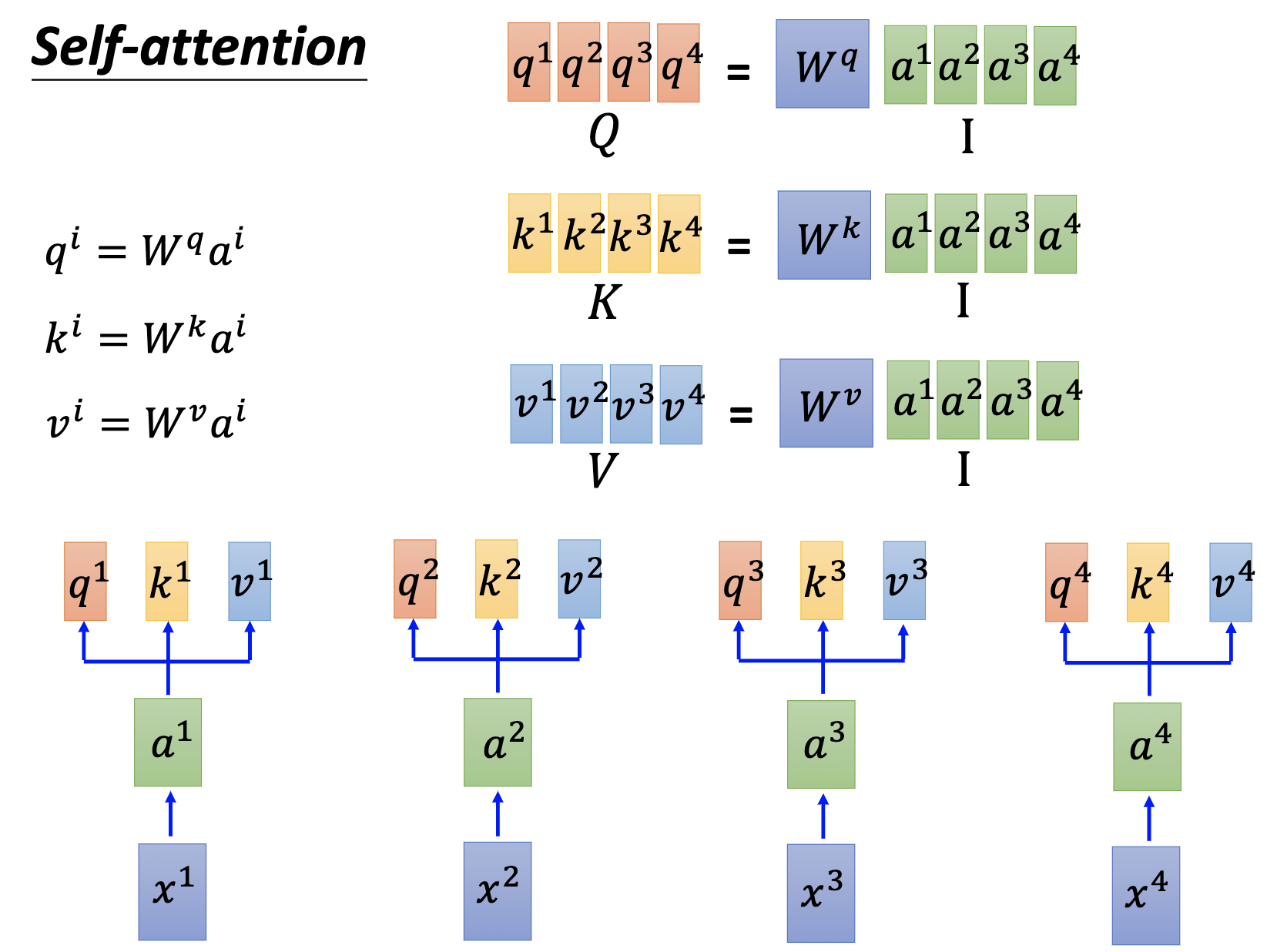

Self-Attention的计算过程

关于 Q、K、V最直观简单的解释可以看这里: 对于Attention机制中Q，K，V的一些理解

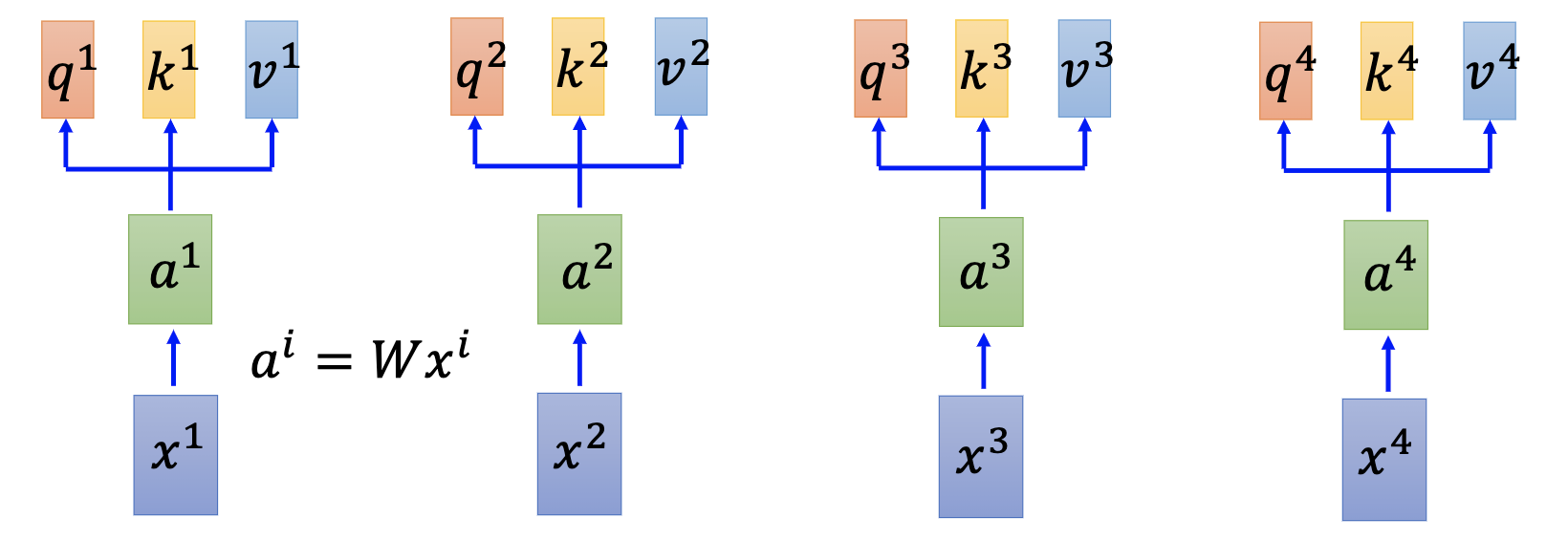

$q$ : query (to match others)
$$q^i=W^q{a}^i$$
$k$ : key (to be matched)
$$k^i=W^k{a}^i$$
$v$ : information to be extracted
$$v^i=W^v{a}^i$$

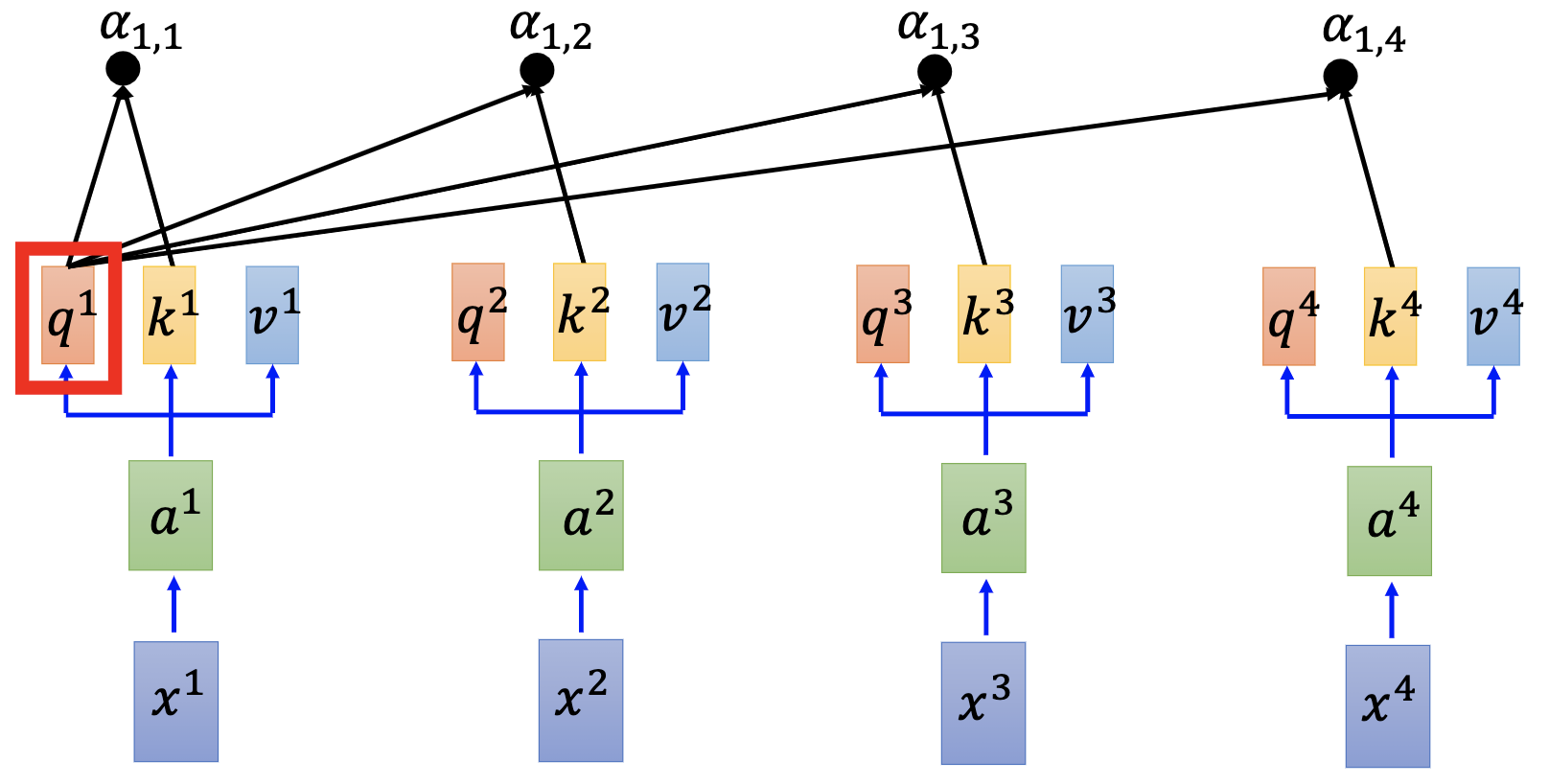

接下来，拿每个 query $q$ 去对每个 key $k$ 做 attention。

$x^1,x^2,x^3,x^4$ 是输入的词序列，$a^1,a^2,a^3,a^4$ 是 word embedding。

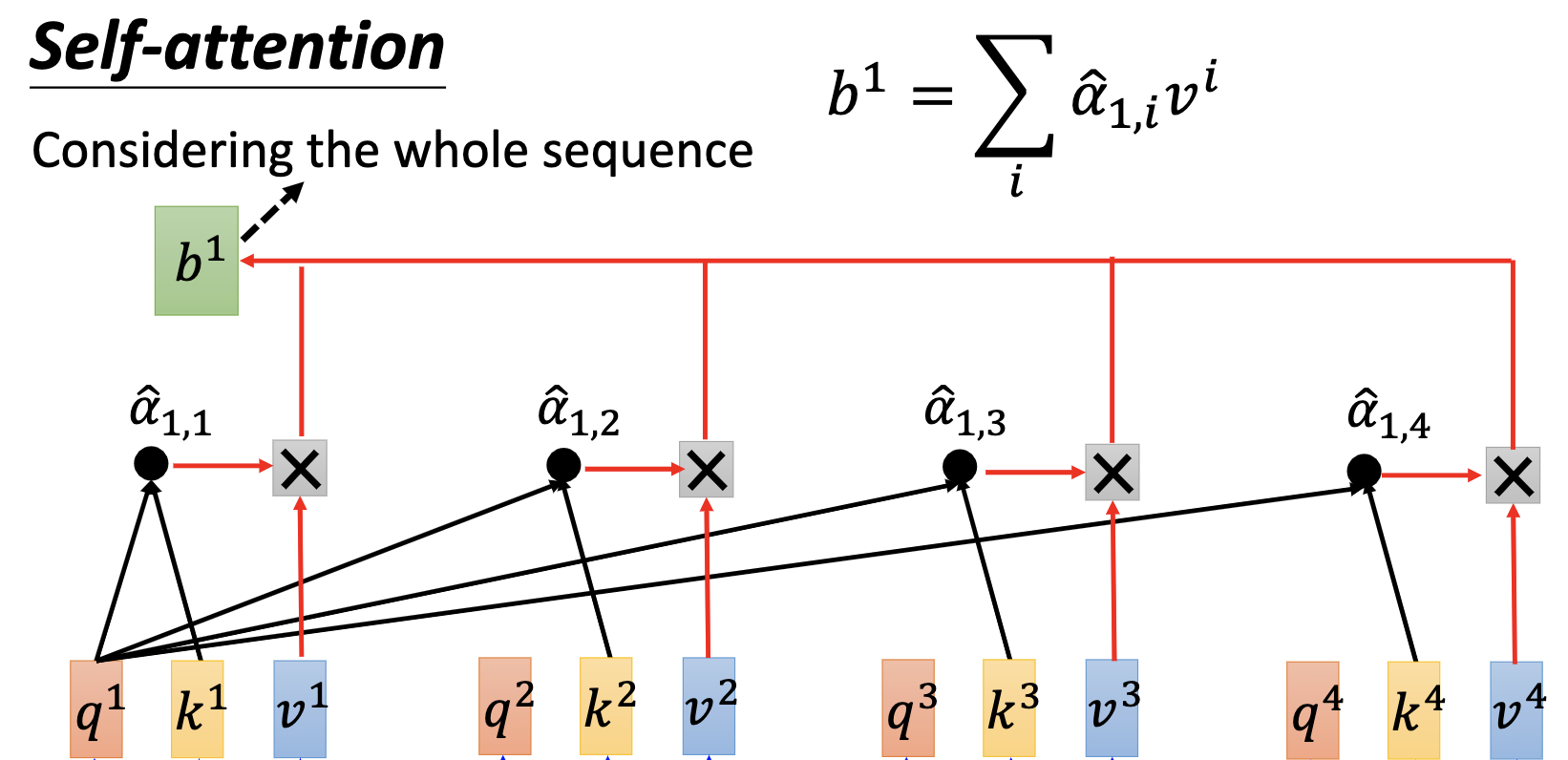

先将 $q^1$对$k^1$ 做 attention，得到 ${\alpha }_{1,1}$，将 $q^1$对$k^2$ 做 attention，得到 ${\alpha }_{1,2}$，将 $q^1$对$k^3$ 做 attention，得到 ${\alpha }_{1,3}$，将 $q^1$对$k^4$ 做 attention，得到 ${\alpha }_{1,4}$。

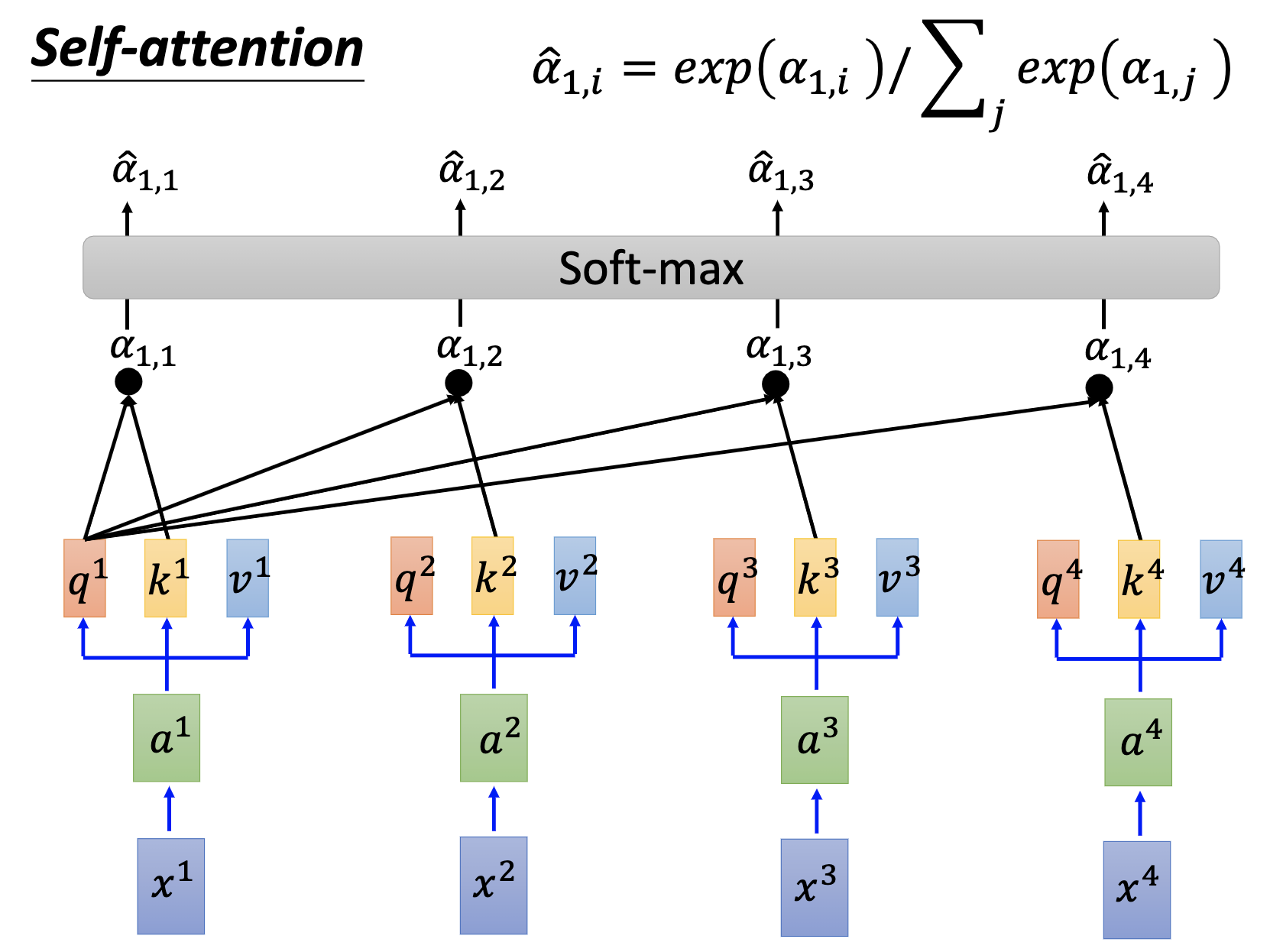

然后将 ${\alpha }_{1,1},{\alpha }_{1,2},{\alpha }_{1,3},{\alpha }_{1,4}$ 经过一个Softmax层进行归一化，得到${\hat{\alpha }}_{1,1},{\hat{\alpha }}_{1,2},{\hat{\alpha }}_{1,3},{\hat{\alpha }}_{1,4}$（它们都是一个数值）。

然后再将${\hat{\alpha }}_{1,1},{\hat{\alpha }}_{1,2},{\hat{\alpha }}_{1,3},{\hat{\alpha }}_{1,4}$ 与 $v^1,v^2,v^3,v^4$分别相乘，再求和，得到一个vector $b^1$

我们注意到，产生的 $b^1$ 是考虑吧到了整个句子的信息。

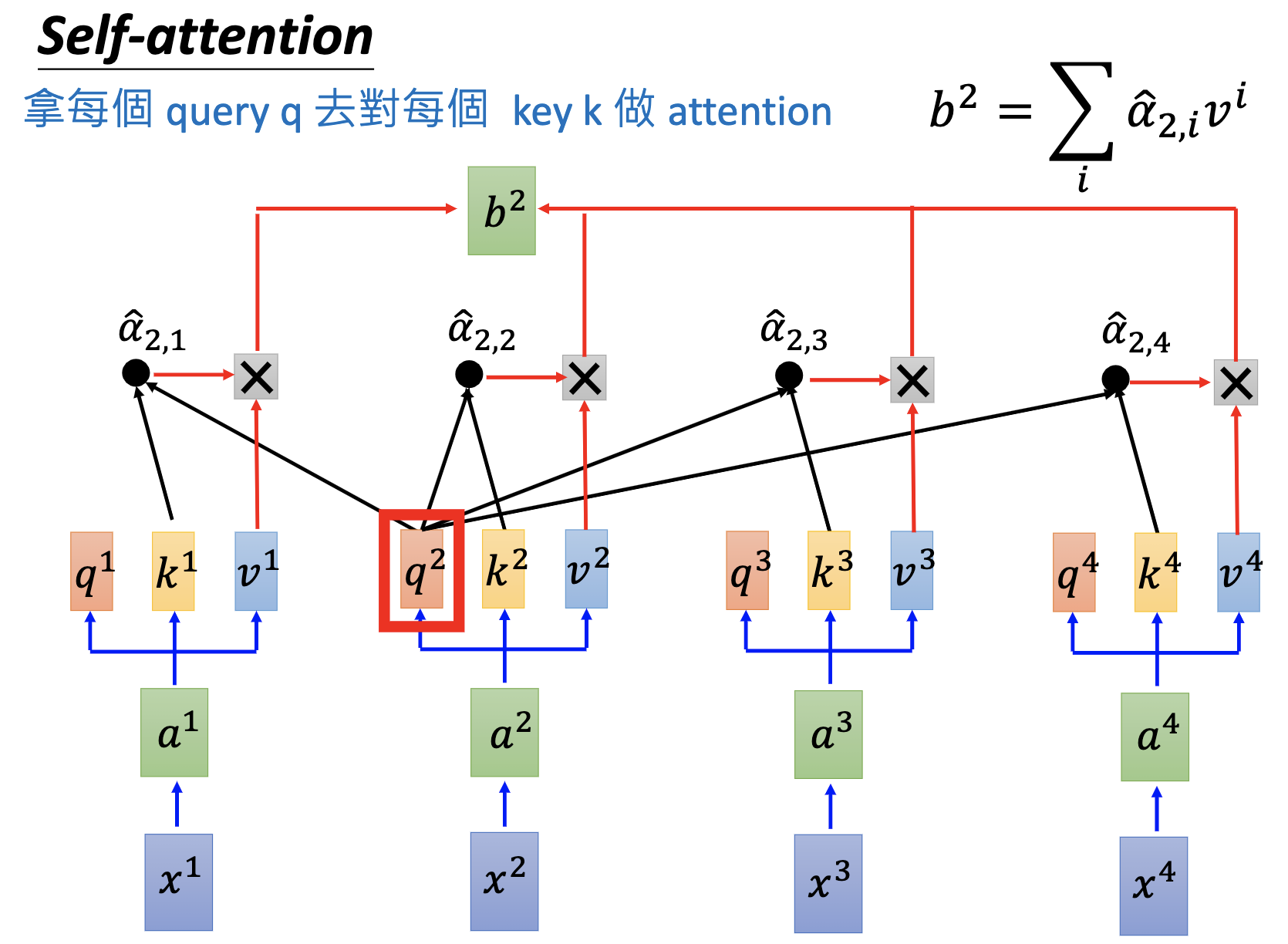

类似的，我们可以并行计算得到 $b^2,b^3,b^4$

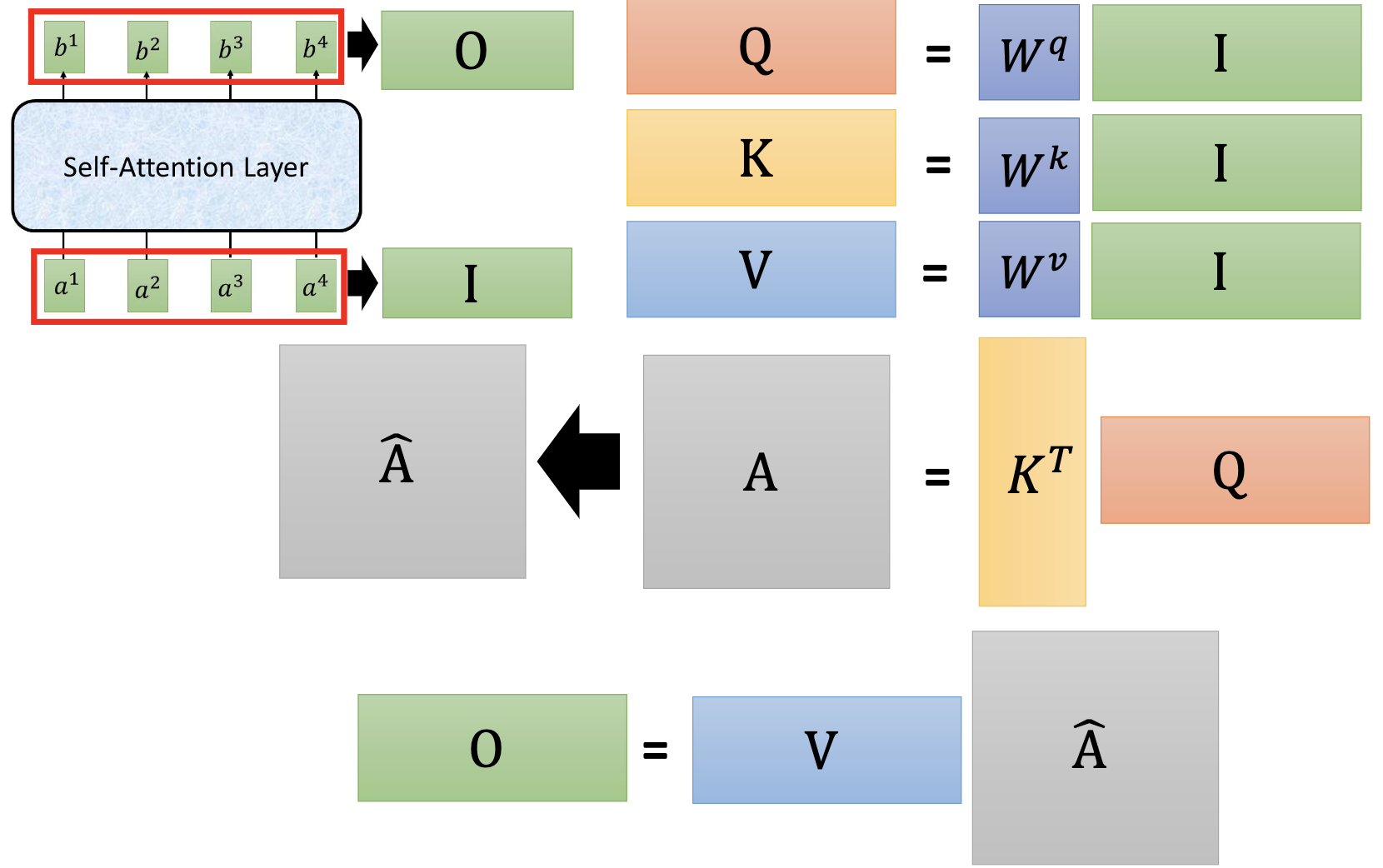

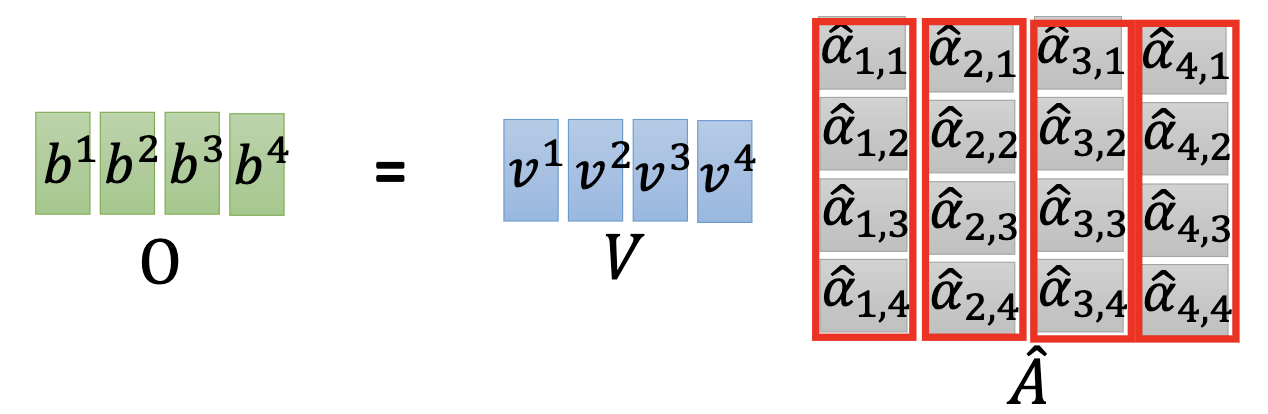

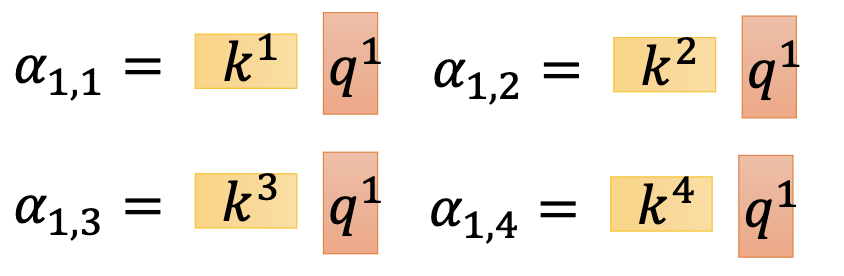

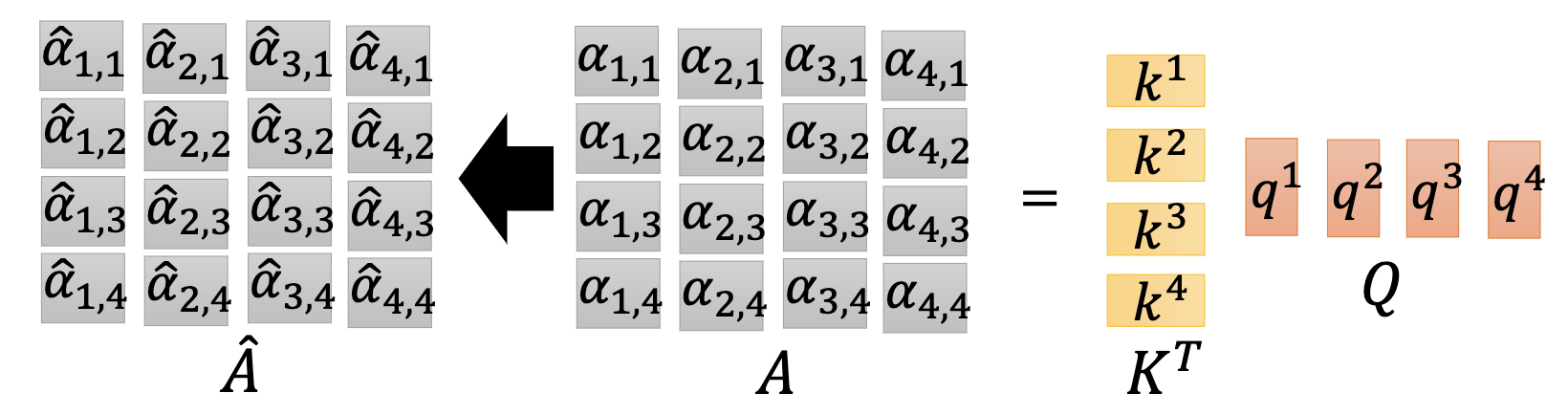

Self-attention的并行化

---

---

---

---

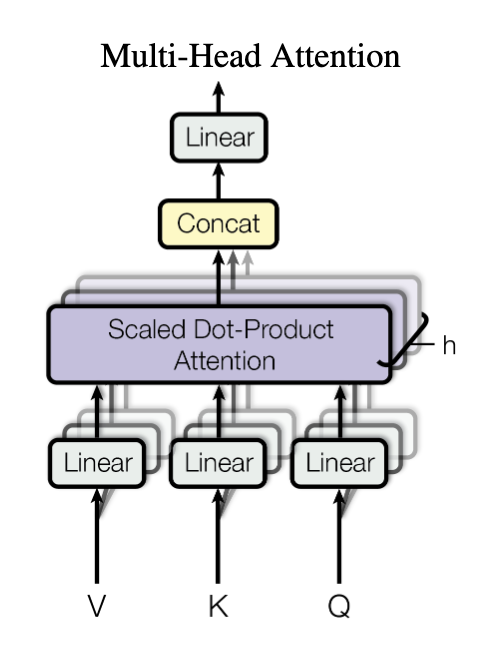

Multi-head self-attention

• 所谓“多头”（Multi-Head），就是指多做几次同样的事情（参数不共享），然后把结果拼接
• 好处是可以允许模型在不同的表示子空间里学习到相关的信息
• 类似于CNN中多个卷积核的思想

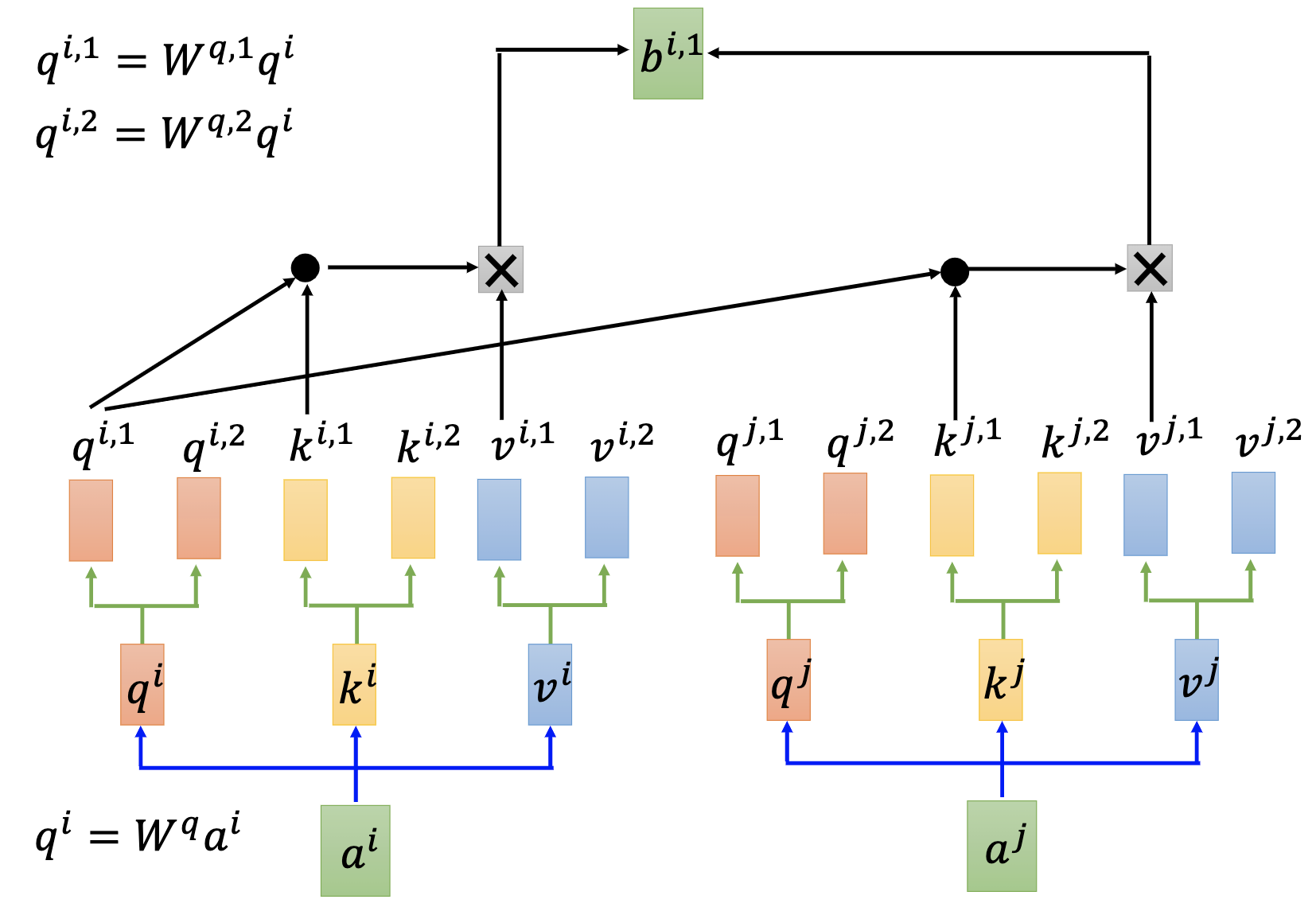

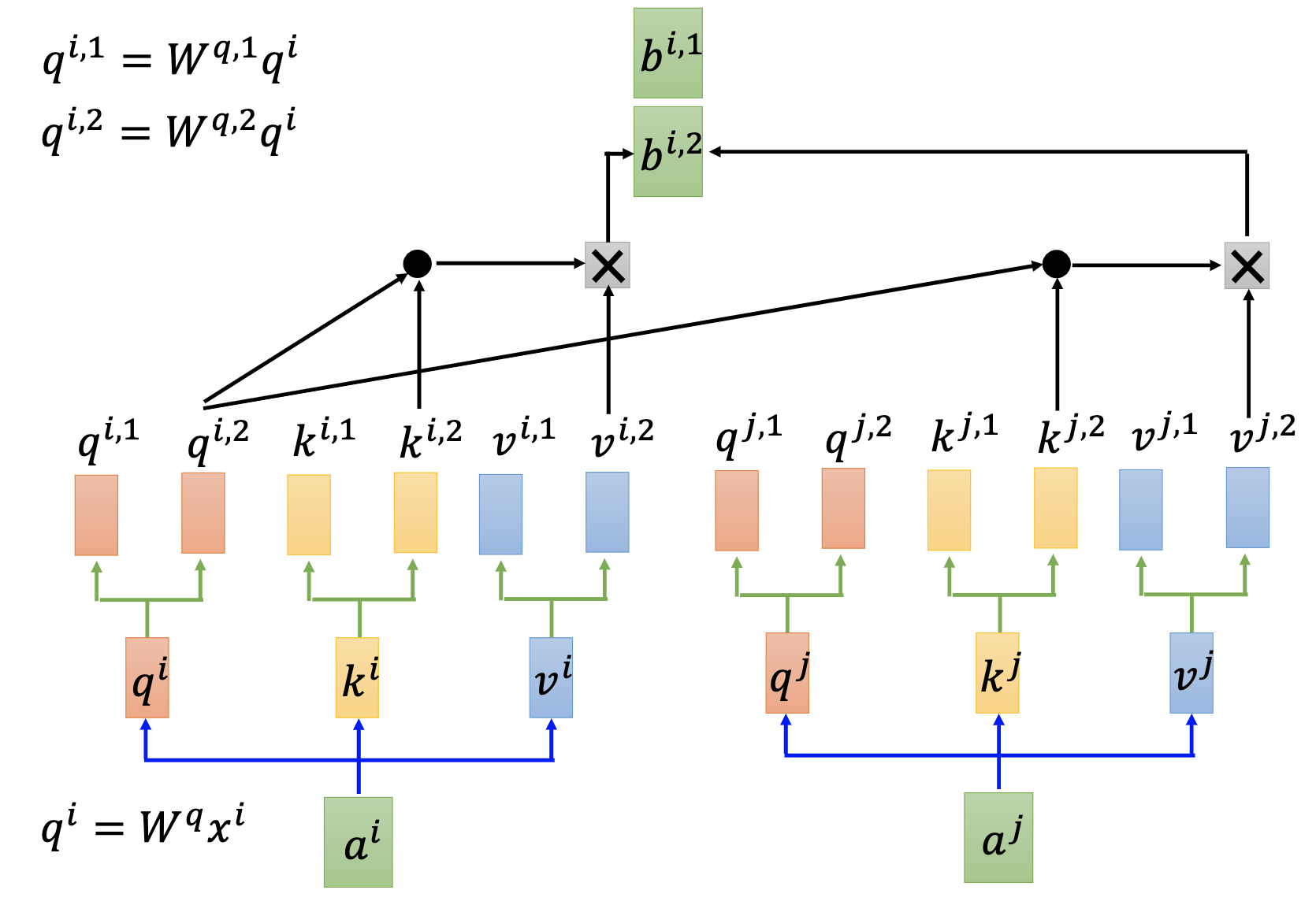

2 heads as example

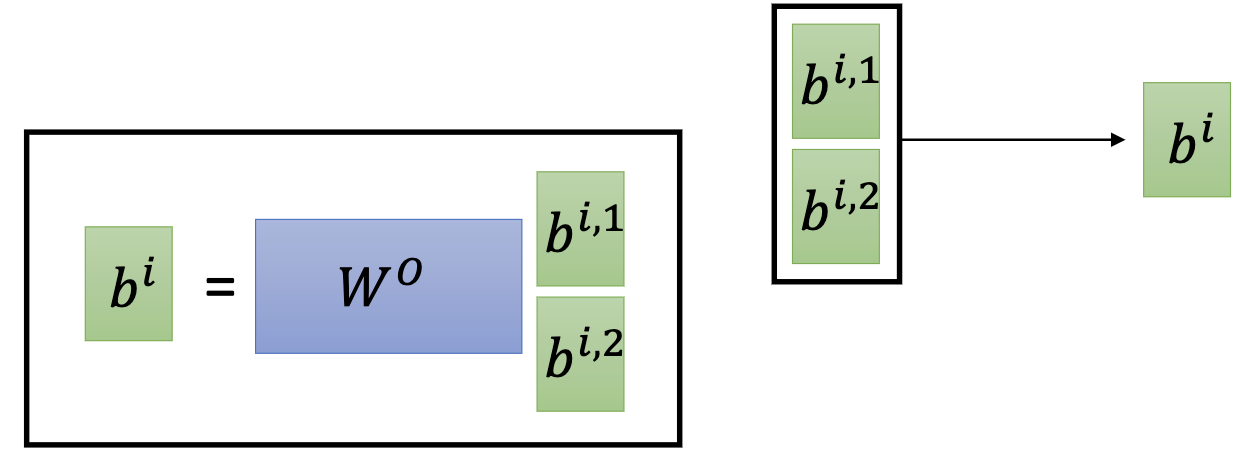

还可以将 $b^{i,1},b^{i,2}$进行concate，如果concate完之后这个dimension你不喜欢的话，可以乘一个参数矩阵进行降维，得到$b^i$（也就是Multi-head self-attention最终的输出）。

---

细节补充

Residual connection

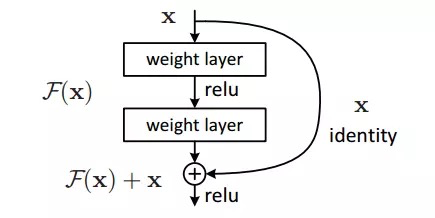

假设网络中某个层对输入$x$作用后的输出$F(x)$，那么增加residual connection之后，就变成了：
$$F(x)+x$$
这里的+x操作就是一个shortcut。

那么残差结构有什么好处？因为增加了一项$x$，那么该层网络对$x$求偏导的时候，多了一个常数项1，所以在反向传播过程中，梯度连乘，也不会造成梯度消失的问题。

LayerNorm

为什么要进行Normalization？learning rate 是不变的，但是在梯度大的时候我们希望lr更小，梯度小的时候lr大一些，所以通过数据归一化，使得梯度更加圆滑，可以使lr固定为一个值。

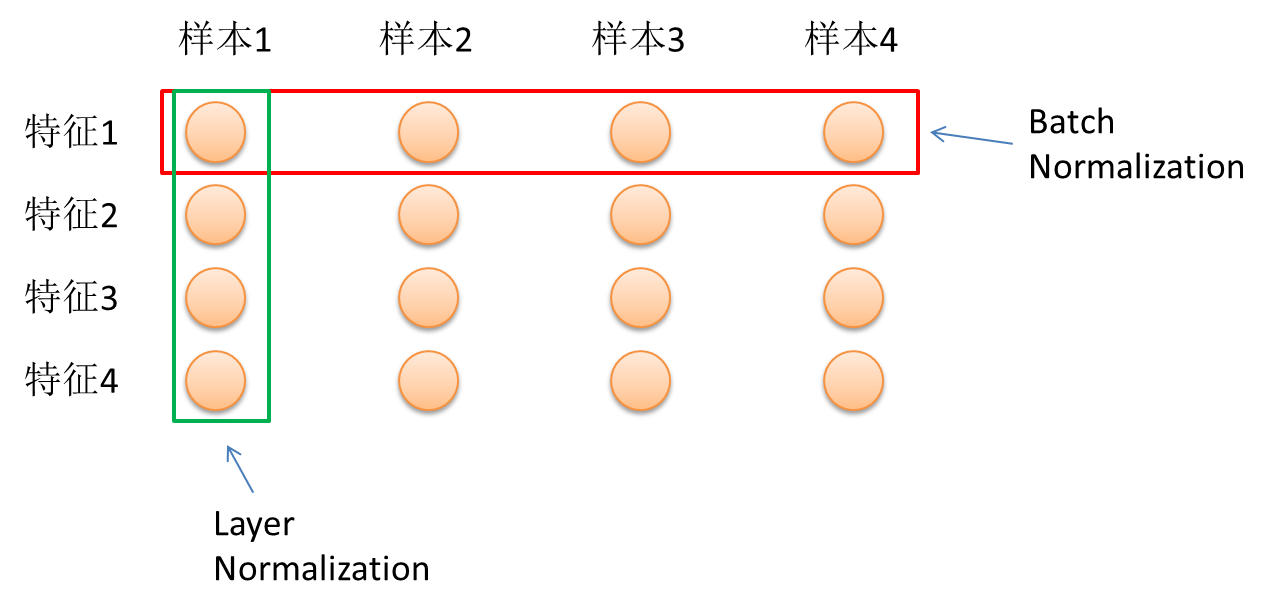

假设我们的输入是一个minibatch的数据，我们再假设每一个数据都是一个向量，则输入是一个矩阵，每一列是一个训练数据，每一行都是一个特征。BatchNorm是对每个特征进行Normalization，而LayerNorm是对每个样本的不同特征进行Normalization，因此LayerNorm的输入可以是一列(一个样本)。

Batch Normalization在CNN等地方用得很多。因为LayerNorm的每个样本都是独立计算的，因此minibatch可以很小甚至可以是1。LayerNorm多用于RNN的结构。

Mask

Transformer中涉及了两种mask，一种是padding mask，一种是sequence masking（也就是Masked Multi-Head Attention 中的mask）。后者是我们要重点讨论的。

Padding mask

因为在每个batch中的输入序列长度不一样，所以要闷要对输入序列进行对齐，具体来说，就是给较短的序列后面填充0。因为这些填充的位置，其实是没什么意义的，所以我们的attention机制不应该把注意力放在这些位置上，所以我们需要进行一些处理。

具体的做法是，把这些位置的值加上一个非常大的负数(可以是负无穷)，这样的话，经过softmax，这些位置的概率就会接近0。

Sequence mask

Masked Multi-Head Attention层中的Masked是什么作用？

Sequence mask是为了使得decoder不能看见未来的信息。也就是对于一个序列，在time_step为t的时刻，我们的解码输出应该只能依赖于t时刻之前的输出，而不能依赖t之后的输出。因此我们需要想一个办法，把t之后的信息给隐藏起来。

具体的做法：

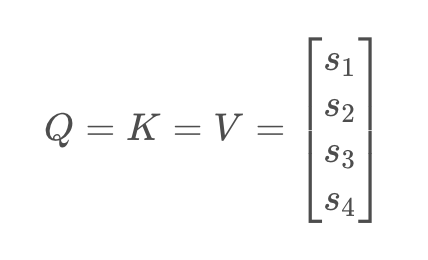

Masked Multi-Head Attention是Self-Attention，因此$Q=K=V$，我们假设句子是这样的（其中$s1,s2,s3,s4$都是词向量，并假设两个句子的长度都是4 ）

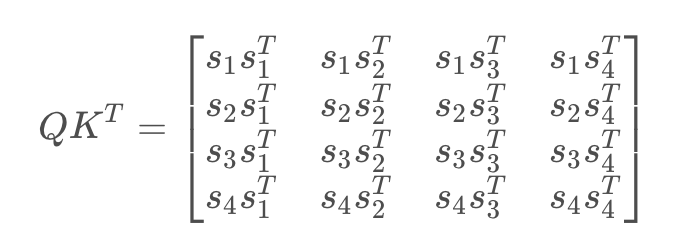

接下来进行计算$Q{K}^T$

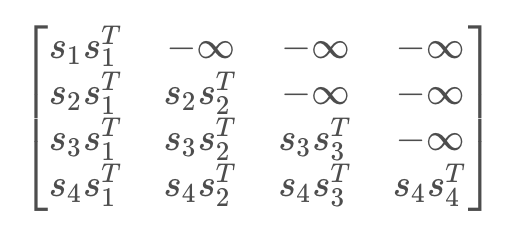

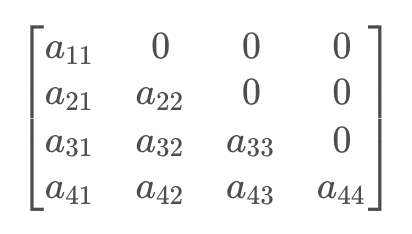

mask矩阵作用于$Q{K}^T$上，可以得到

这里省略掉除以$\sqrt{d_k}$，进行softmax可以得到

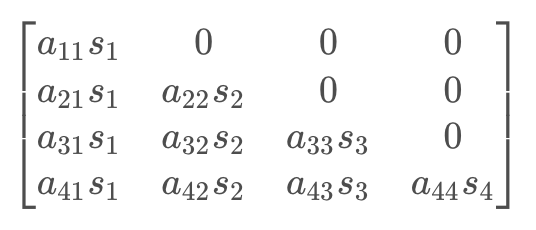

然后和$V$相乘

那么使用 $[a_{21}{s}_1,a_{22}{s}_2,0,0]$ 来预测第二个词的概率分布的时候，已经没有了第三个词、第四个词的信息，这就是让训练在生成当前词的时候不会注意到之后的词的原因。

Positional Encoding

截止目前为止，我们介绍的Transformer模型并没有捕捉顺序序列的能力，也就是说无论句子的结构怎么打乱，Transformer都会得到类似的结果。换句话说，Transformer只是一个功能更强大的词袋模型而已。为了解决这个问题，论文中在编码词向量时引入了位置编码（Position Embedding）的特征。具体地说，位置编码会在词向量中加入了单词的位置信息，这样Transformer就能区分不同位置的单词了。

• No position information in self-attention. 句子中的顺序信息没有被考虑到。

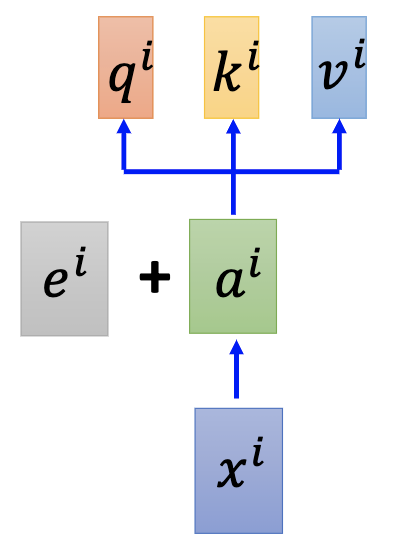

• Original paper : each position has a unique positional vector $e^i$ (not learned from data)

其实也可以理解成下面这种计算形式：

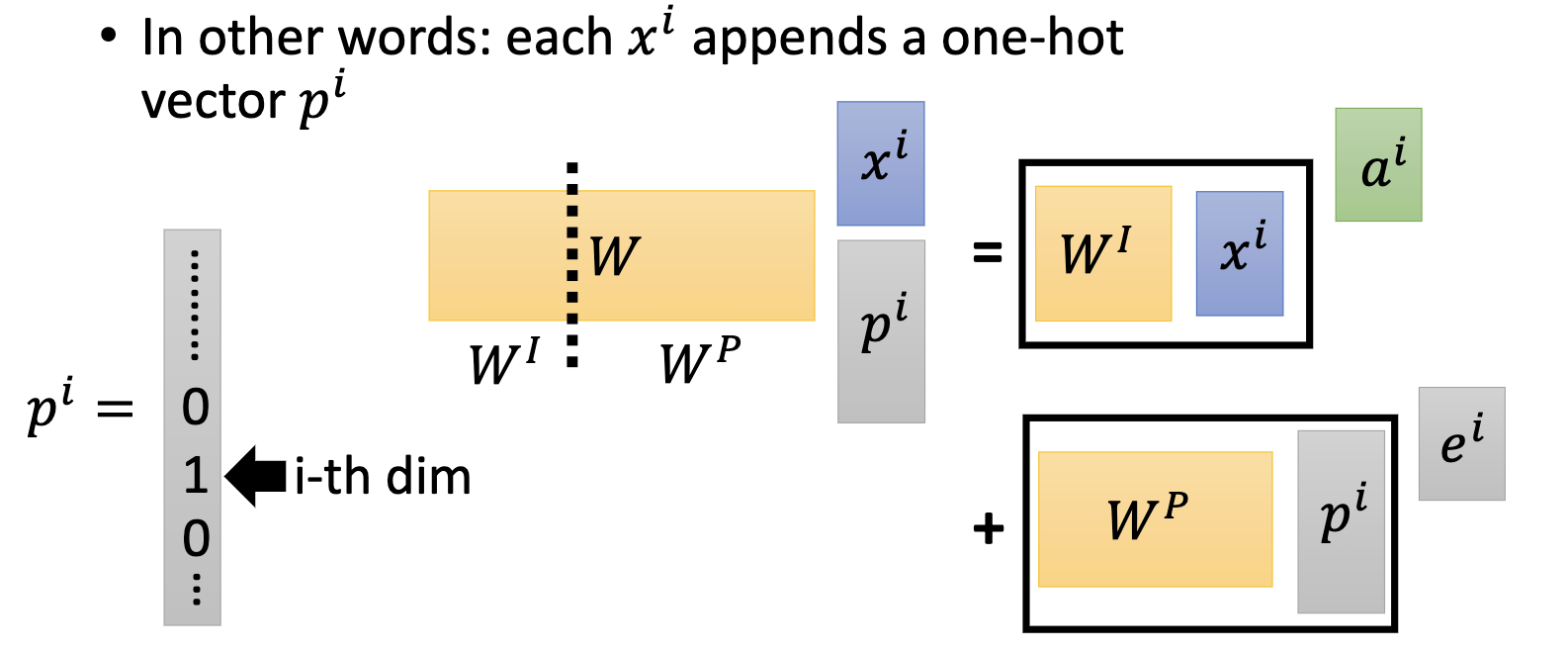

• In other words : each $x^i$ appends a one-hot vector $p^i$

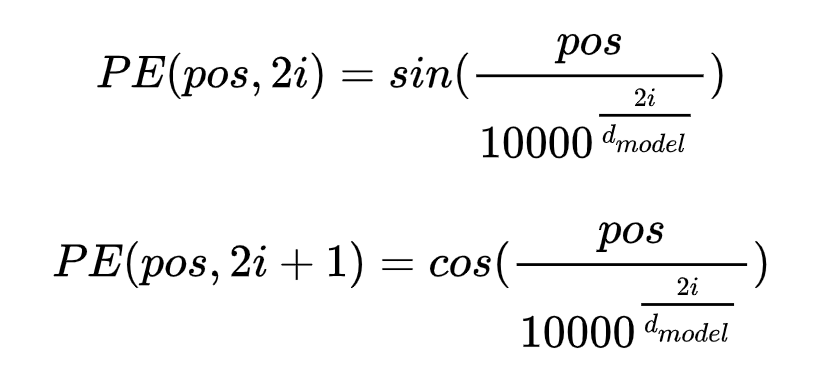

论文中给出的编码公式是：

其中**$pos$代表的是第几个词，$2i$表示偶数位置，使用正弦编码；$2i+1$表示奇数位置，使用余弦编码**。

这个编码公式的意思就是：给定词语的位置$pos$，我们可以把它编码成$d_{model}$维的向量。

上面公式计算的是绝对位置，同时它也能体现出词之间的相对位置，主要数学依据是以下公式：
$$\begin{gathered} sin(\alpha +\beta )=sin\alpha \cdot cos\beta +cos\alpha \cdot sin\beta \\ cos(\alpha +\beta )=cos\alpha \cdot cos\beta -sin\alpha \cdot sin\beta \end{gathered}$$

两个位置 $pos$ 和 $pos+k$ 的位置编码是固定间距k的线性变化：
$$P{E}_{(pos+k,2i)}=sin(\frac{pos+k}{10000^{\frac{2i}{d_{model}}}})$$

$$=sin(\frac{pos}{10000^{\frac{2i}{d_{model}}}})\cdot cos(\frac{k}{10000^{\frac{2i}{d_{model}}}})+cos(\frac{pos}{10000^{\frac{2i}{d_{model}}}})\cdot sin(\frac{k}{10000^{\frac{2i}{d_{model}}}})$$

$$=P{E}_{(pos,2i)}\cdot P{E}_{(k,2i+1)}+P{E}_{(pos,2i+1)}\cdot P{E}_{(k,2i)}$$

$$P{E}_{(pos+k,2i+1)}=cos(\frac{pos+k}{10000^{\frac{2i}{d_{model}}}})$$

$$=cos(\frac{pos}{10000^{\frac{2i}{d_{model}}}})\cdot cos(\frac{k}{10000^{\frac{2i}{d_{model}}}})-sin(\frac{pos}{10000^{\frac{2i}{d_{model}}}})\cdot sin(\frac{k}{10000^{\frac{2i}{d_{model}}}})$$

$$=P{E}_{(pos,2i+1)}\cdot P{E}_{(k,2i+1)}-P{E}_{(pos,2i)}\cdot P{E}_{(k,2i)}$$

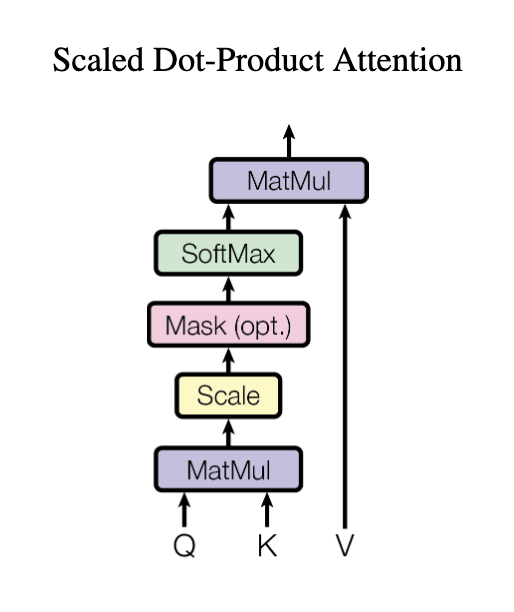

Scaled Dot-Product Attention

Scaled Dot-Product Attention:
$${\alpha }_{1,i}=q^1\cdot k^i/\sqrt{d_k}$$
其中 $q^1$ 和 $k^i$ 做的操作是 dot product (点乘)，$d_k$ 是 $q$ 和 $k$ 的 dimension。
$$Attention(Q,K,V)=softmax(\frac{Q{K}^T}{\sqrt{d_k}})V$$

为什么除以$\sqrt{d_k}$

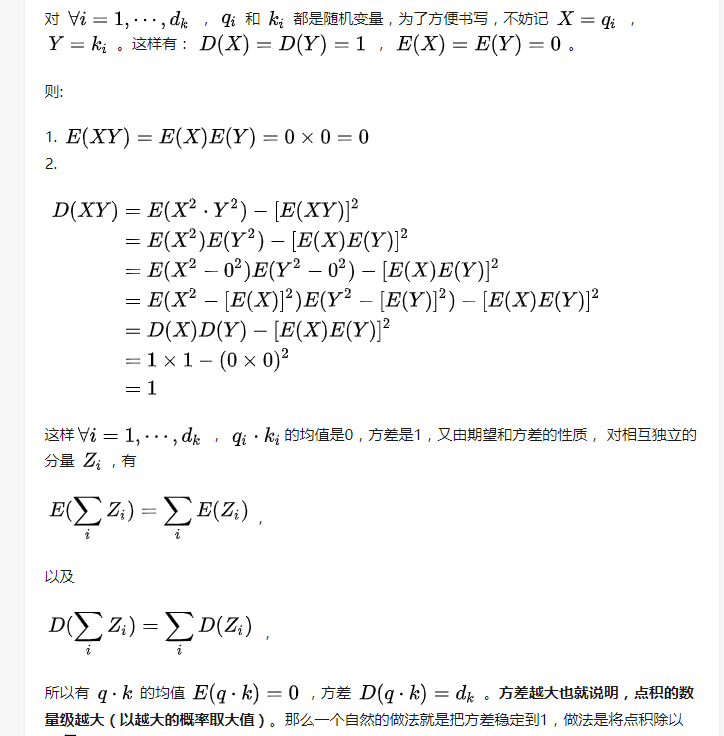

Q={$q_1,q_2,q_3,...,q_{d_k}$}，K={$k_1,k_2,k_3,...,k_{d_k}$}，其中$q$和$k$都是标准正态分布的，所以$Q{K}^T={\sum }_{i=1}^d{q}_i{k}_i$ 服从均值为0，方差为$d_k$的正态分布。下面给出证明：

当$d_k$越大，维度越大，方差也越大，也就意味着$Q{K}^T$的分布离散，我们除以$\sqrt{d_k}$相当于把它标准化了，不然的话经过softmax，反向传播时会出现梯度消失的情况。
$$\frac{Q{K}^T-0(均值)}{\sqrt{d_k}}=\frac{Q{K}^T}{\sqrt{d_k}}$$

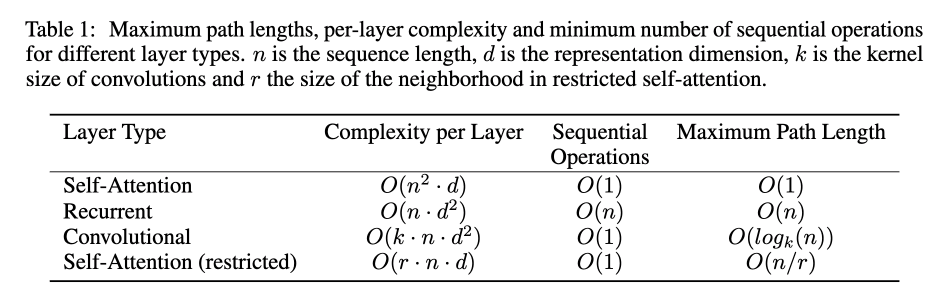

Why Self-Attention

• 时间复杂度较小
• 可以很好并行计算
• 可以捕获长距离依赖关系，一步到位捕捉全局关系

---

Attention Visualization

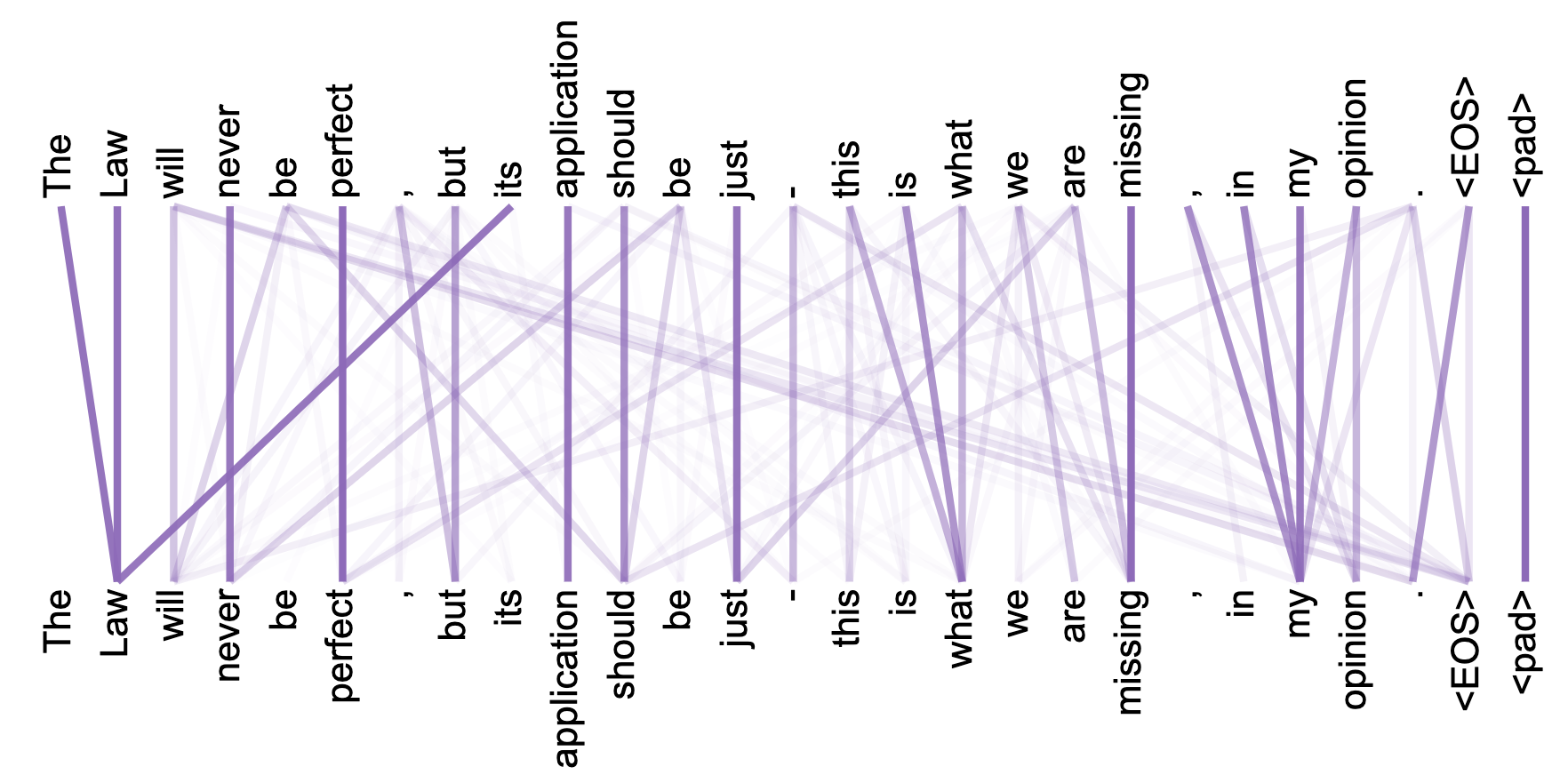

在上图中，每个word两两之间都进行了attention，所以也可以看作一个matrix。线条颜色越深代表attention的weight越大。

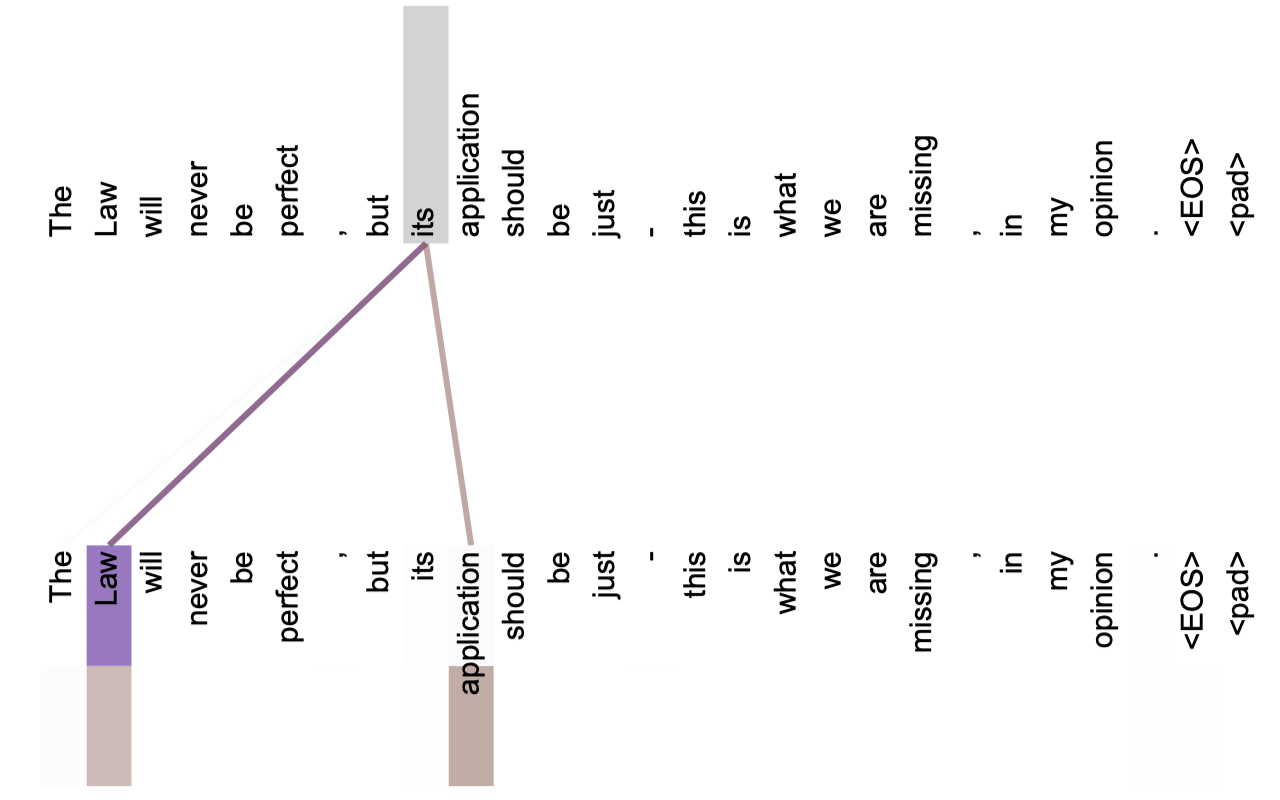

Isolated attentions from just the word ‘its’ for attention heads 5 and 6

很好的解决指代消歧问题。

在上图的两个句子中，it分别指代的对象不同，第一个句子的it指代的是animal，第二个句子指代的是street。

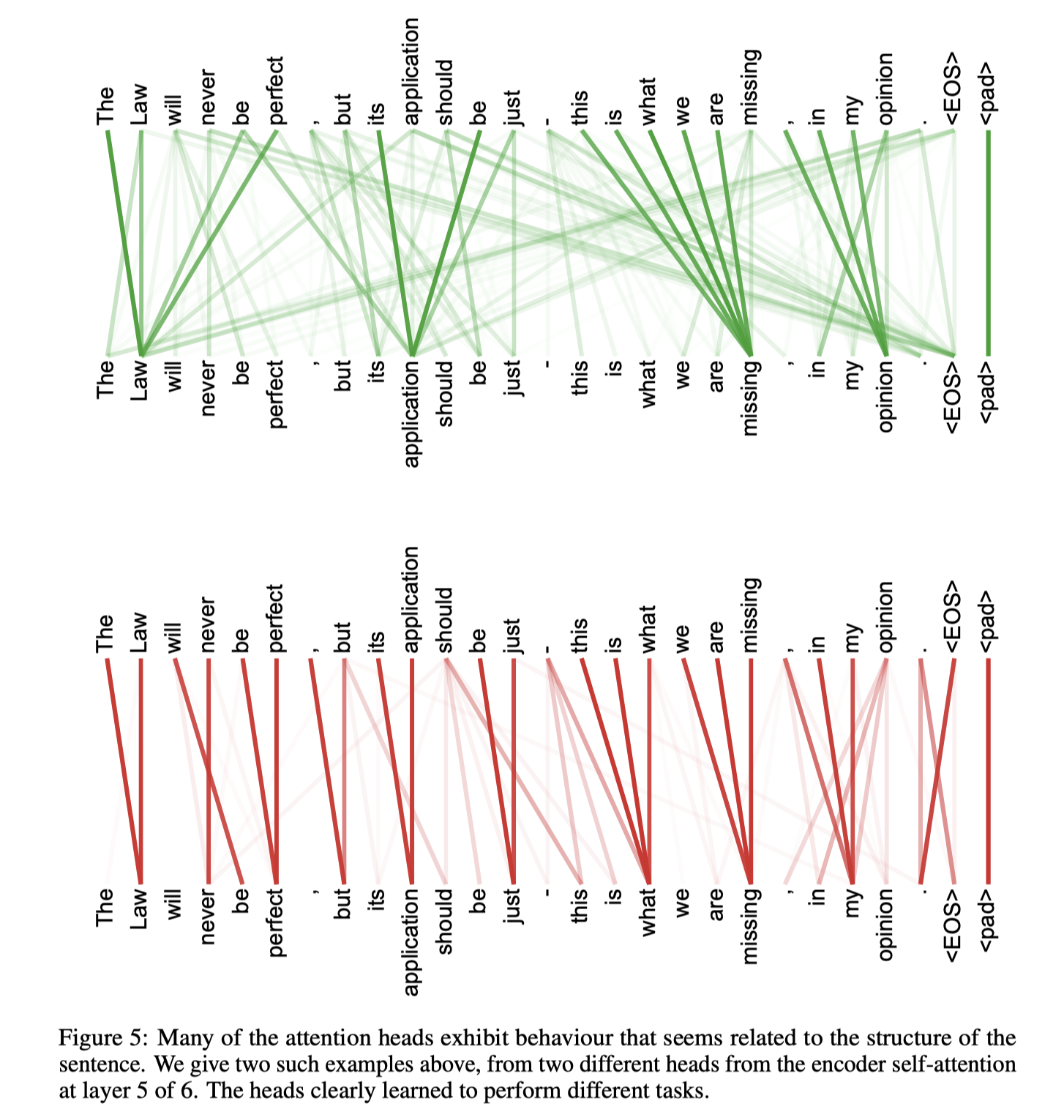

Multi-head Attention 中不同head的效果展示：

在上图中，红线图的query和key要找的明显是local部分的信息，每一个word都要attend到它之前的几个word。而在绿线图中，每个word要attend到很长时间点之后的word。

注：每个Head的参数不共享，所以它们attention到的效果也不一样。

---

总结

优点：

（1）虽然Transformer最终也没有逃脱传统学习的套路，Transformer也只是一个全连接（或者是一维卷积）加Attention的结合体。但是其设计已经足够有创新，因为其抛弃了在NLP中最根本的RNN或者CNN并且取得了非常不错的效果，算法的设计非常精彩，值得每个深度学习的相关人员仔细研究和品位。

（2）Transformer的设计最大的带来性能提升的关键是将任意两个单词的距离是1，这对解决NLP中棘手的长期依赖问题是非常有效的。

（3）Transformer不仅仅可以应用在NLP的机器翻译领域，甚至可以不局限于NLP领域，是非常有科研潜力的一个方向。

（4）算法的并行性非常好，符合目前的硬件（主要指GPU）环境。

缺点：

（1）粗暴的抛弃RNN和CNN虽然非常炫技，但是它也使模型丧失了捕捉局部特征的能力，RNN + CNN + Transformer的结合可能会带来更好的效果。

（2）Transformer失去的位置信息其实在NLP中非常重要，而论文中在特征向量中加入Position Encoding也只是一个权宜之计，并没有改变Transformer结构上的固有缺陷。

---

参考资料

1. Attention Is All You Need
2. Transformer 模型的 PyTorch 实现
3. 李宏毅Transformer视频
4. The Annotated Transformer
5. 详解Transformer
6. Transformer图解
7. 归一化
8. Transformer的矩阵维度分析和Mask详解
9. 对于Attention机制中Q，K，V的一些理解

---

致谢

感谢赵公子这一周陪我研究讨论Transformer内部的一些细节。
