HBase中的MemStore
HBase是一个基于HDFS的低成本、分布式LSM结构的数据库。可以支持毫秒级别查询；支持海量的PB级的大数据存储，适用于高QPS的随机读写和前缀范围查询等场景。
1、什么是MemStore
HBase中，Region是集群节点上最小的数据服务单元，用户数据表由一个或多个Region组成。在Region中每个ColumnFamily的数据组成一个Store。每个Store由一个Memstore和多个HFile组成，如下图所示：

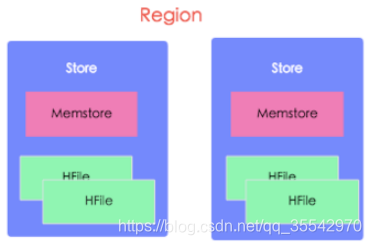

< center>图1 Region结构组成 < /center>
2、MemStore的作用
-
HBase是基于LSM-Tree模型的，所有的数据更新插入操作都首先写入Memstore中（同时会顺序写到日志HLog中），达到指定大小之后再将这些修改操作批量写入磁盘，生成一个新的HFile文件，这种设计可以极大地提升HBase的写入性能；
-
HBase为了方便按照RowKey进行检索，要求HFile中数据都按照RowKey进行排序，Memstore数据在flush为HFile之前会进行一次排序，将数据有序化；（HFile中keyvalue数据按照key排序，可以在文件级别根据有序的key建立索引树，极大提升数据读取效率。但是HDFS本身只允许顺序读写，不能更新）
-
根据局部性原理，新写入的数据会更大概率被读取，因此HBase在读取数据的时候首先检查请求的数据是否在Memstore，写缓存未命中的话再到读缓存中查找，读缓存还未命中才会到HFile文件中查找，最终返回merged的一个结果给用户。
-
实现更多高级优化：2.0之后的内存内合并等
MemStore既需要保证高效的写入效率，又要保证高效的多线程读取效率，所以MemStore采用跳跃表的数据结构（JDK自带的ConcurrentSkipListMap）。
3、什么是跳跃表
ConcurrentSkipListMap是线程安全的有序的哈希表，适用于高并发的场景。（采用CAS原子性操作，避免多线程访问条件下昂贵的锁开销）
ConcurrentSkipListMap的底层是通过跳表来实现的。跳表是一个链表，但是通过使用“跳跃式”查找的方式使得插入、读取数据时复杂度变成了O（logn）。
跳表（SkipList）：使用“空间换时间”的算法，令链表的每个结点不仅记录next结点位置，还可以按照level层级分别记录后继第level个结点。在查找时，首先按照层级查找，比如：当前跳表最高层级为3，即每个结点中不仅记录了next结点（层级1），还记录了next的next（层级2）、next的next的next（层级3）结点。现在查找一个结点，则从头结点开始先按高层级开始查：head->head的next的next的next->。。。直到找到结点或者当前结点q的值大于所查结点，则此时当前查找层级的q的前一节点p开始，在p~q之间进行下一层级（隔1个结点）的查找......直到最终迫近、找到结点。此法使用的就是“先大步查找确定范围，再逐渐缩小迫近”的思想进行的查找。

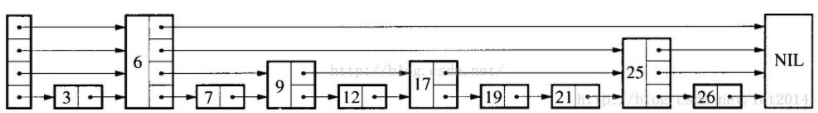

例如：有当前的跳表存储如下：有4个层级，层级1为最下面的level，是一个包含了所有结点的普通链表。往上数就是2，3，4层级。
现在，我们查找结点值为19的结点：
参考网址：https://www.jianshu.com/p/dc252b5efca6
扩展：
ConcurrentSkipListMap和TreeMap
ConcurrentSkipListMap和TreeMap，它们虽然都是有序的哈希表。但是，第一，它们的线程安全机制不同，TreeMap是非线程安全的，而ConcurrentSkipListMap是线程安全的。第二，ConcurrentSkipListMap是通过跳表实现的，而TreeMap是通过红黑树实现的。
在4线程1.6万数据的条件下，ConcurrentHashMap 存取速度是ConcurrentSkipListMap 的4倍左右。 但ConcurrentSkipListMap有几个ConcurrentHashMap 不能比拟的优点： 1、ConcurrentSkipListMap 的key是有序的。 2、ConcurrentSkipListMap 支持更高的并发。ConcurrentSkipListMap 的存取时间是log（N），和线程数几乎无关。也就是说在数据量一定的情况下，并发的线程越多，ConcurrentSkipListMap越能体现出他的优势。 在非多线程的情况下，应当尽量使用TreeMap。此外对于并发性相对较低的并行程序可以使用Collections.synchronizedSortedMap将TreeMap进行包装，也可以提供较好的效率。对于高并发程序，应当使用ConcurrentSkipListMap，能够提供更高的并发度。 所以在多线程程序中，如果需要对Map的键值进行排序时，请尽量使用ConcurrentSkipListMap，可能得到更好的并发度。 注意，调用ConcurrentSkipListMap的size时，由于多个线程可以同时对映射表进行操作，所以映射表需要遍历整个链表才能返回元素个数，这个操作是个O(log(n))的操作。
4、HBase MemStore实现与优化之旅
参考博客：http://hbasefly.com/2019/10/18/hbase-memstore-evolution/
4.1 MemStore实现
ConcurrentSkipListMap可以实现高效的插入/删除/查询操作，其复杂度都是O(logN)。ConcurrentSkipListMap的结构如下图所示：

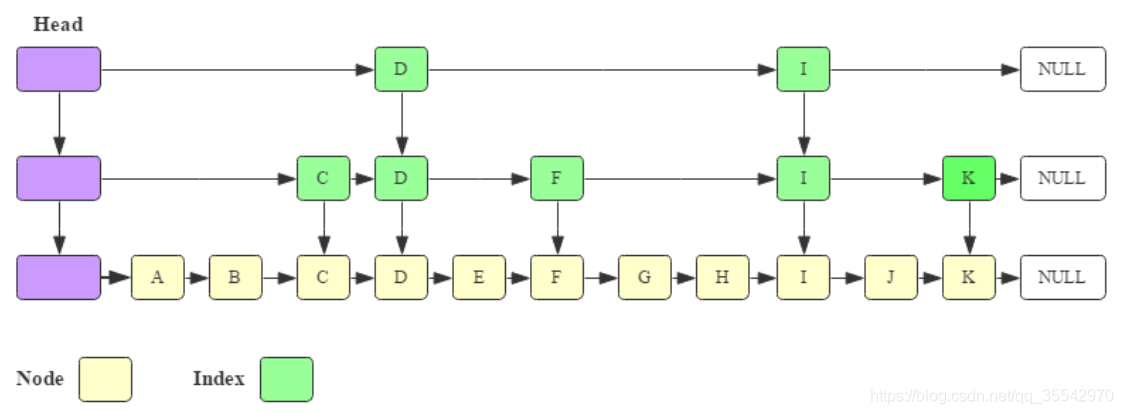

图2 ConcurrentSkipListMap的结构
基于ConcurrentSkipListMap这样的基础数据结构，按照最简单的思路来看，如果写入一个KeyValue到MemStore中，肯定是如下的写入步骤：
1.在JVM堆中为KeyValue对象申请一块内存区域。
2.调用ConcurrentSkipListMap的put(K key, V value)方法将这个KeyValue对象作为参数传入。
图3 基于跳表实现的最基础MemStore模型
这样看起来，实现非常简单。根据key查询时可以利用跳跃表的有序性。但是这样的内存存储模型会有很多问题（具体见下节），本文就基于这个最原始的模型开始优化之旅。
再看图3这个存储模型，可以发现MemStore从内存管理上来说主要由两个部分组成，一个是原生KeyValue的内存管理，见上图下半部分；一个是ConcurrentSkipListMap的内存管理，见上图上半部分。接下来笔者分别就这两个部分的内存管理优化，分成两个小节进行深入介绍。
4.2 MemStore中原生KeyValue对象内存存储优化
对于HBase这样基于LSM实现的MemStore来说，上述实现方案每写入一个KeyValue，在没有写入ConcurrentSkipList之前就需要申请一个内存对象，可以想见，对于很多写入吞吐量几万每秒的业务来说，每秒就会有几万个内存对象产生，这些对象会在内存中存在很长一段时间，对应的会晋升到老生代，一旦执行了flush操作，老生代的这些对象会被GC回收掉。这样的内存玩法，会导致JVM的GC压力非常大。
GC压力主要来源于：这些内存对象一旦晋升到老生代，执行完Major GC后会存在大量的非常小的内存碎片，这些内存碎片会引起频繁的Full GC，而且每次Full GC的时间会异常的长。
4.2.1 MemStore引入MemStoreLAB
针对上面的问题，MemStore借鉴线程本地分配缓存（Thread Local Allocation Buffer，TLAB）机制，实现了MemStoreLAB，简称MSLAB。通过顺序化分配内存、内存数据分块等特性使得内存碎片更加粗粒度，有效改善Full GC的问题。基于MSLAB实现写入的核心流程如下：
-
每个memstore会实例化得到一个MemStoreLAB对象。
-
MemStoreLAB会申请一个2M大小的Chunk数组，同时维护一个Chunk偏移量。该偏移量初始值为0.
-
当memStore有新的KV数据插入时，通过KeyValue.getBuffer()得到data数组，并将data数组复制到Chunk数组中，并增加偏移量为=之前偏移量+data.length
-
当前Chunk数组满了之后，在调用 new Byte[210241024]申请一个新的Chunk数组
基于MSLAB的MemStore可以表征为下图：

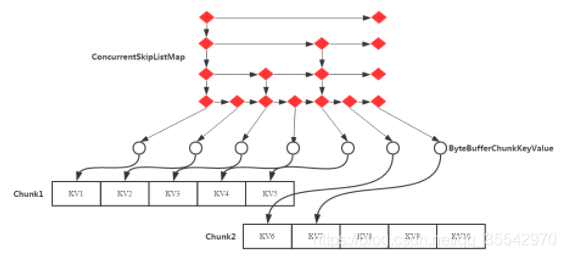

图4 基于MSLAB实现的MemStore示意图

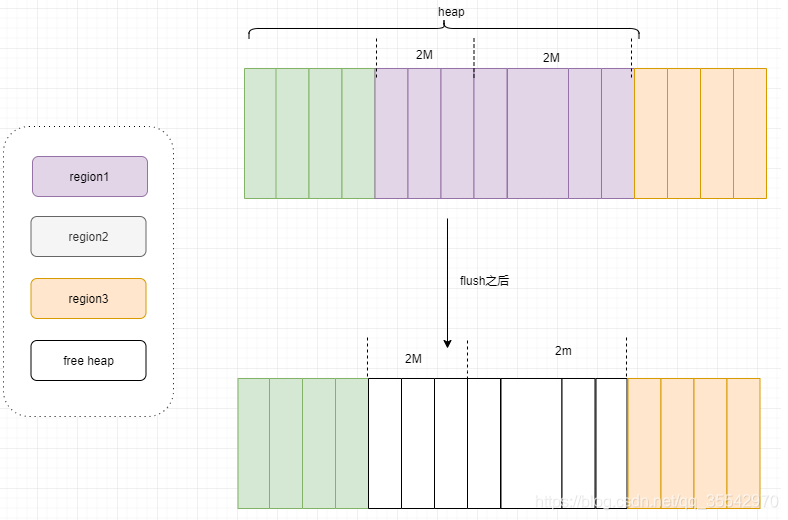

图5 MSLAB效果示意图
经过MSLAB优化之后，系统因为memstore内存碎片触发的Full Gc次数明显降低。但是还是有一些小问题，比如一旦Chunk数组写满之后，系统会重新申请一个新的Chunk,新建Chunk对象会在JVM新生代申请新内存。如果申请比较频繁，会导致JVM新生代Eden区满掉，触发ygc。为了解决这个问题，引出了MemStore Chunk Pool。
4.2.2 MemStore引入ChunkPool
MSLAB机制中KeyValue写入Chunk，如果Chunk写满了会在JVM堆内存申请一个新的Chunk。引入ChunkPool后，申请Chunk都从ChunkPool中申请，如果ChunkPool中没有可用的空闲Chunk，才会从JVM堆内存中申请新Chunk。如果一个MemStore执行flush操作后，这个MemStore对应的所有Chunk都可以被回收，回收后重新进入池子中，以备下次使用。基本原理如图6、图7所示：

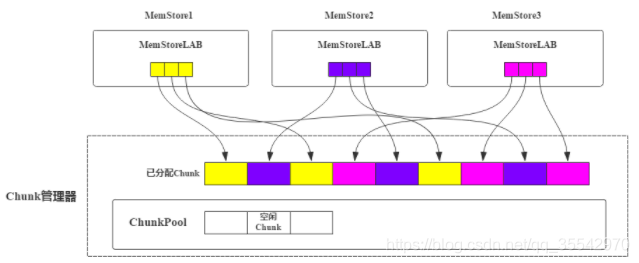

图6 基于ChunkPool实现的Chunk管理模型
每个RegionServer会有一个全局的Chunk管理器，负责Chunk的生成、回收等。MemStore申请Chunk对象会发送请求让Chunk管理器创建新Chunk，Chunk管理器会检查当前是否有空闲Chunk，如果有空闲Chunk，就会将这个Chunk对象分配给MemStore，否则从JVM堆上重新申请。每个MemStore仅持有Chunk内存区域的引用，如图3中MemStoreLAB的小格子。
下图是MemStore执行Flush之后，对应的所有Chunk对象中KV落盘形成HFile，这部分Chunk就可以被Chunk管理器回收到空闲池子。

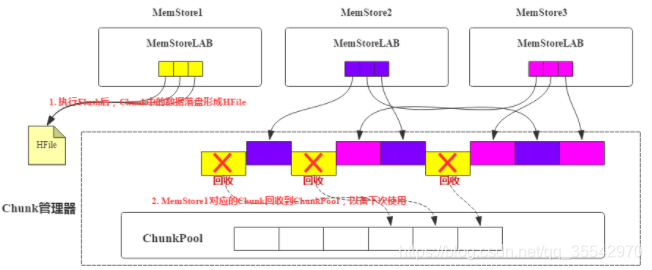

图7 MemStore Flush过程中Chunk回收过程
使用ChunkPool的好处是什么呢？因为Chunk可以回收再使用，这就一定程度上降低了Chunk对象申请的频率，有利于Young GC。
4.2.2 MemStore Offheap实现
除过ChunkPool之外，HBase 2.x版本针对Chunk对象优化的另一个思路是将Chunk使用的这部分内存堆外化。关于堆外内存的细节内容，以后再做详细介绍。
Chunk堆外化实现比较简单，在创建新Chunk时根据用户配置选择是否使用堆外内存，如果使用堆外内存，就使用JDK提供的ByteBuffer.allocateDirect方法在堆外申请特定大小的内存区域，否则使用ByteBuffer.allocate方法在堆内申请。如果不做配置，默认使用堆内内存，用户可以设置hbase.regionserver.offheap.global.memstore.size这个值为大于0的值开启堆外，表示RegionServer中所有MemStore可以使用的堆外内存总大小。
4.3 MemStore相关配置参数
hbase.hregion.memstore.mslab.enabled=true // 开启MSALB hbase.hregion.memstore.mslab.chunksize=2m // chunk的大小，越大内存连续性越好，但内存平均利用率会降低 hbase.hregion.memstore.mslab.max.allocation=256K // 通过MSLAB分配的对象不能超过256K，否则直接在Heap上分配，256K够大了
Chunk Pool配置 hbase.hregion.memstore.chunkpool.maxsize = [0,1] 0-1之间取值。默认是0，大于0才会开启，表示占比
hbase,hregion,memstore.chunkpool.initialsize=[0,1] 0-1之间取值，默认0，表示初始化时申请多少个chunk放入到chunkPool
