（6）Proteus 8.9上的STM32仿真系列（HAL/Cubemax)—定时器中断

**实验设计：**设置TIM3每500ms中断一次，同时翻转PA0输出电平，闪烁LED。
**友情提示：**仿真TIM3 PWM输出无波形，但板子上程序正常，哪位同志成功用定时器输出波形了请留言。
一、Proteus配置

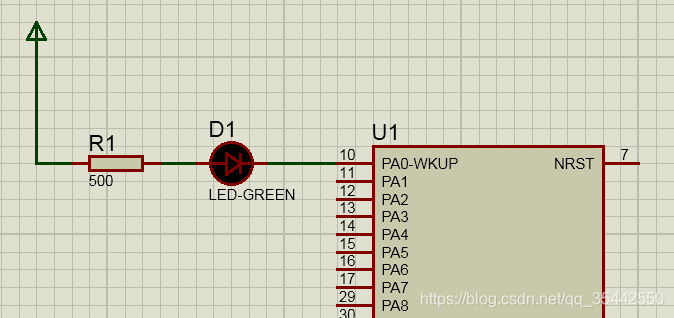

1.如图放置元件，芯片仍为STM32 F103R6TX。

二、CUBEMAX IDE配置
1.老样子开启RCC配置时钟。
2.配置PA0输出

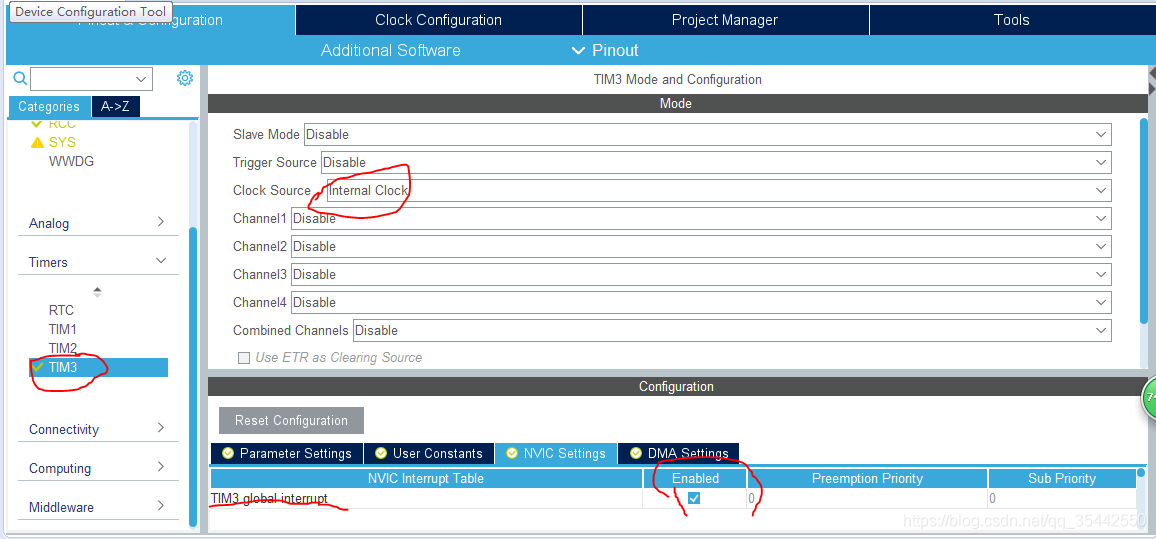

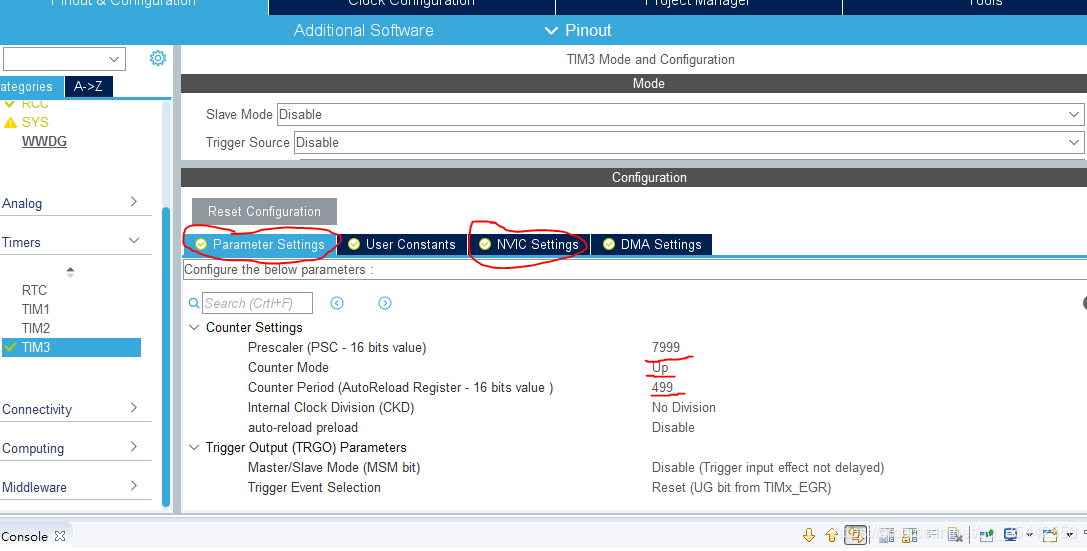

3.开启TIM3，选择internalClock，Parameters Settings选项卡下设置Prescaler(PSC分频系数）和CounterPeriod，在NVIC Settings下打开中断。 TIM3延时时间计算：
（（CounterPeriod+1）x（Prescaler+1））/APB1时钟
本次延时：（8k x 500)/8M=0.5秒（我仿真频率设置的低，同志们在自己时钟配置界面看）
计算时要加1是因为计数从0开始。

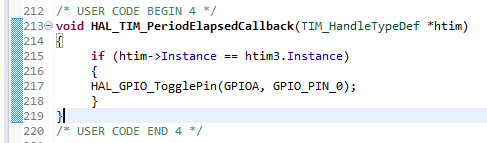

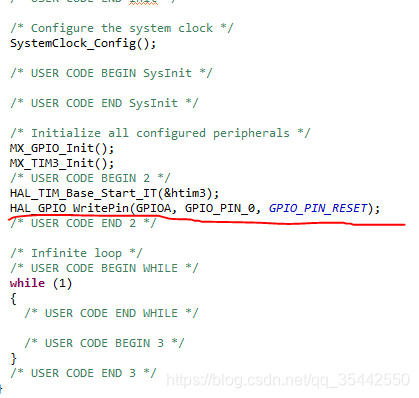

4.generate code，在main.c中添加PA0初始化电平，再找个位置把TIM3中断回调函数放进去。


5.设置HEX导出，build all

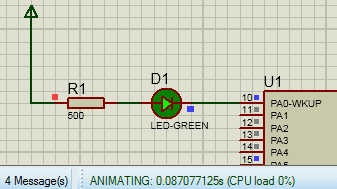

三、仿真
