博主在香橙派zero2（Debian Bookworm Linux 6.1.31系统）上使用2.4寸spi lcd屏幕（ili9341），手册只有Linux 4.9驱动方案。博主连接屏幕、找到驱动模块，通过设备树overlay添加设备节点后成功点亮。还解决了dmesg报错和屏幕白屏等疑难问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前言

买了一块2.4寸的spi lcd屏幕（ili9341）想在香橙派zero2上使用，香橙派的系统是debian bookworm linux6.1.31，去用户手册中查找驱动方法，发现只有linux 4.9下驱动屏幕的方案。

正文

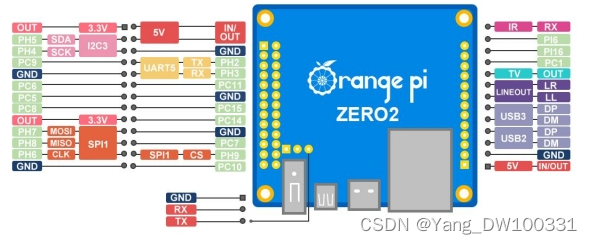

首先连接屏幕，按如下方式接线：

VCC 1 号引脚 3.3V

GND 6 号引脚

CS 24 号引脚 SPI1 CS

RESET 7 号引脚 PC9 -- 73

D/C 11 号引脚 PC6 -- 70

SDI(MOSI) 19 号引脚 SPI1 MOSI

SCK 23 号引脚 SPI1 CLK

LED 13 号引脚 PC5 -- 69

经过查找，发现有ili9341的驱动模块，位于：/lib/modules/6.1.31-sun50iw9/kernel/drivers/staging/fbtft/fb_ili9341.ko

于是通过设备树overlay添加ili9341的设备节点，如下：

ili9341.dts

/dts-v1/;
/plugin/;

/ {
	compatible = "xunlong,orangepi-zero2", "allwinner,sun50i-h616";
fragment@0 {
    target = <&spi1>;
    __overlay__ {
      	status = "okay";
      	cs-gpios = <&pio 7 9 0>; /* PH9 */
      	ili9341: ili9341@0 {
        	compatible = "ilitek,ili9341";
        	reg = <0>;
        	spi-max-frequency = <40000000>;
        	rotate = <90>;
        	bgr;
        	fps = <30>;
        	buswidth = <8>;
        	reset-gpios = <&pio 2 9 1>; /*RESET=PC9*/
        	dc-gpios = <&pio 2 6 0>; /*DC_RS=PC6*/
        	led-gpios = <&pio 2 5 0>; /*LED=PC5*/
        	debug = <0>;
      	};
    };
  };
};

执行：

sudo orangepi-add-overlay ili9341.dts

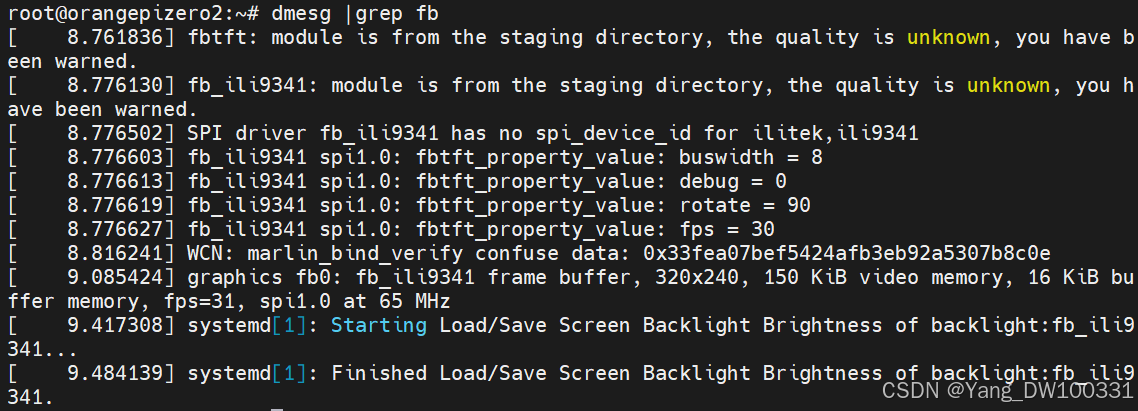

然后重启，成功点亮。

疑难杂症

1.dmesg出现以下报错：

pin PH9 already requested by 5011000.spi;

将ili9341.dts中的cs-gpio一行注释掉

2.fb0成功挂载，但是屏幕白屏

可以尝试更换cs的引脚，我把cs的引脚从PH9更换至PC7后可以正常点亮。

具体操作：

修改ili9341.dts，将 cs-gpios = <&pio 7 9 0>; 改为 cs-gpios = <&pio 2 7 0>;
