《OpenCV轻松入门》学习打卡第四天

第九章 图像梯度

图像梯度计算的是图像变化的速度。对于图像的边缘部分，其灰度值变化比较大，梯度值也比较大；相反，对于图像中比较平滑的部分，其灰度值变化较小，相应的梯度值也较小。图像梯度计算的是图像的边缘信息。 需要说明的是，滤波器通常是指由一幅图像根据像素点(x, y)临近的区域计算得到另外一副新图像的算法。因此，滤波器是由邻域及预定义的操作构成的。滤波器规定了滤波时所采用的形状以及该区域里像素值的组成规律。滤波器也被称为“掩模”、“核”、“模板”、“窗口”、“算子”等，一般信号领域将其称为“滤波器”，数学领域称之为“核”。本章中出现的滤波器多为“线性滤波器”，也就是说，滤波的目标像素点的值等于原始像素值及其周围像素值的加权和。这种基于线性核的滤波，也就是我们所熟悉的卷积。 本章中所说的“Sobel”算子通常是指Sobel滤波器。
1.Sobel理论基础cv2.Sobel(src, ddepth, dx, dy, ksize)
是一种离散的微分算子，该算子结合了高斯平滑和微分求导运算。该算子利用局部差分寻找边缘，计算所得的是一个梯度的近似值。
1）计算水平方向偏导数的近似值（当Sobel算子大小为3 * 3时）

2）计算垂直方向偏导数的近似值（当Sobel算子大小为3 * 3时）

ddepth：代表输出图像的深度，由分析可得，为了让偏导数正确的显示出来，需要将值为负数的近似偏导数转换为正数。即，要将偏导数取绝对值，以保证偏导数能正确显示。在实际操作中，计算梯度值可能会出现负数。通常处理的图像是8位图类型，如果结果也是该类型，那么所有负数会自动截断为0，发生信息丢失。所以，为了避免发生信息丢失，我们在计算时使用最高的数据类型cv2.CV_64F，再通过取绝对值将其映射为cv2.CV_8U（8位图）类型。
dx代表x方向上的求导分数
dy代表y方向上的求导分数
其中，dx和dy有多种不同的组合：
· 计算x方向边缘（梯度）：dx = 1, dy = 0 cv2.Sobel(src, ddepth, 1, 0)
· 计算y方向边缘（梯度）：dx = 0, dy = 1 cv2.Sobel(src, ddepth, 0, 1)
· 参数dx和dy均为1：dx = 1, dy = 1 cv2.Sobel(src, ddepth, 1, 1)

·计算x方向和y方向的边缘叠加：通过组合方式实现
cv2.Sobel(src, ddepth, 0, 1)
cv2.Sobel(src, ddepth, 1, 0)
cv2.adWeighted(src1, alpha, src2, belta, gamma)
ksize代表Sobel核的大小，该值为-1时，则会使用Scharr算子进行运算
2.Scharr算子及函数使用cv2.Scharr(src, ddepth, dx, dy)

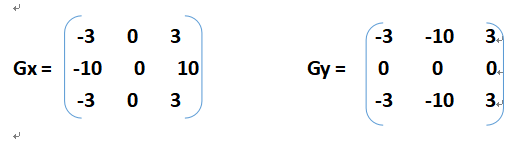

在使用3 * 3的Sobel算子时，可能计算结果并不太精准。OpenCV提供了Scharr算子，该算子具有和Sobel算子同样的速度，且精度更高。其核通常为：

OpenCV提供了函数cv2.Scharr()来计算Scharr算子
cv2.Scharr(src, ddepth, dx, dy) = cv2.Sobel(src, ddepth, dx, dy, -1)
此外在函数cv2.Scharr()中，要求dx和dy满足条件：
dx >= 0 && dy >= 0 && dx+dy == 1
所以参数dx和dy的组合方式有：
· 计算x方向边缘（梯度）：dx = 1, dy = 0
· 计算y方向边缘（梯度）：dx = 0, dy = 1
· 计算x和y方向的边缘叠加：通过组合方式实现
比较Sobel算子和Scharr算子：
当其核比较小时，Sobel算子的精确度不高，而Scharr算子具有更高的精度
3.Laplacian算子及其函数使用cv2.Laplacian(src, ddepth)
拉普拉斯算子是一种二阶导数算子，其具有旋转不变性，可以满足不同方向的图像边缘锐化（边缘检测）的要求。通常情况下，其算子的系数之和需要为零。（3 * 3的Laplacian算子）

Laplacian算子类似于二阶Sobel导数，需要计算两个方向的梯度值。需要注意这里求得的导数也可能为负数，故需要取绝对值以保证后续运算和显示都是正确的。
dst = cv2.Laplacian(src, ddepth, ksize, scale, delta, borderType)
该函数分别对x, y方向进行二次求导，具体为：

上式是当ksize大于1时的情况。当ksize的值为1时，Laplacian算子计算时采用的3 * 3的核如下：

通过从图像内减去它的Laplacian图像，可以增加图像的对比度，此时其算子（扩展算子）为：

算子总结：
Sobel算子和Scharr算子和Laplacian算子都可以用作边缘检测
Sobel算子和Scharr算子计算的都是一阶近似导数的值，通常情况下，可以将他们表示为：
Sobel = |左 - 右| / |下 - 上|
Scahrr = |左 - 右| / |下 - 上|
|左 - 右|表示左侧像素值减去右侧像素值的结果的绝对值，|下 - 上|表示下方像素值减去上方像素值的结果的绝对值
Laplacian算子计算的是二阶近似导数，可以表示为：
Laplacian = |左 - 右| + |左 - 右| + |下 - 上| + |下 - 上|
通过公式可以发现，Sobel算子和Scharr算子各计算了一次|左 - 右|和|下 - 上|的值，而Laplacian算子分别计算了两次。

第十章 Canny边缘检测

Canny边缘检测是一种使用多级边缘检测算法检测边缘的方法，OpenCV提供了函数cv2.Canny()实现Canny边缘检测
1.Canny边缘检测基础
Canny边缘检测分为如下几个步骤：
1>. 去噪。噪声会影响边缘检测的准确性，因此首先要将噪声过滤掉
2>. 计算梯度的幅度和方向
3>. 非极大值抑制，即适当的让边缘“变瘦”
4>. 确定边缘，使用双阈值算法确定最终的边缘信息
1）应用高斯滤波去除图像噪声
滤波的目的是平滑一些纹理较弱的非边缘区域，以得到更准确的边缘，在实际处理中，通常采用高斯滤波去除图像中的噪声。
高斯核的大小对于边缘检测的效果具有重要的作用。滤波器的核越大，边缘信息对于噪声的敏感度就越低。不过，核越大，边缘检测的定位错误也会随之增加。
2）计算梯度
之前，我们知道了怎么计算图像梯度的幅度，这里，我们关注梯度的方向，梯度的方向与边缘的方向是垂直的。边缘检测算子返回水平方向的Gx和垂直方向的Gy。梯度的幅度G和方向θ（用角度值表示）为：

梯度的方向总是与边缘垂直的，通常就近取值为水平（左，右）、垂直（上，下）、对角线（右上，右下，左上，左下）等8个方向（也就是说最后θ的值会被就近取为0°，45°，90°，135°，180°，225°，270°，315°这8个值其中的一个）。因此，在计算梯度时，我们会得到梯度的幅度和角度两个值。
3）非极大值抑制
在获得了梯度的幅度和方向后，遍历图像中的像素点，去掉所有非边缘的点。在具体实现时，逐一遍历像素点，判断当前像素点是否是周围像素点中具有相同梯度方向的最大值，并根据判断结果决定是否抑制该点。该步骤是边缘细化的过程，针对每一个像素点：
· 如果该点是正/负梯度方向上的局部最大值，则保留该点
· 如果不是，则抑制该点（归零）
4）应用双阈值确定边缘
完成上述步骤以后，图像内的强边缘已经在当前获取的边缘图像内，但是一些虚边缘可能也在边缘图像内，这些虚边缘可能是真实图像产生的，也可能是由于噪声产生的。对于后者，必须剔除。
设置两个阈值，其中一个为高阈值maxVal，另一个为低阈值minVal。根据当前边缘梯度值与这两个阈值之间的关系，判断边缘的属性：
· 如果当前边缘像素的梯度值大于或等于maxVal，则将当前边缘像素标记为强边缘
· 如果当前边缘像素的梯度值在maxVal和minVal之间，则将当前像素点标记为虚边缘（需要保留）
· 如果当前边缘像素的梯度值小于或等于minVal，则抑制当前像素点
在上述过程中，我们得到了虚边缘，而我们还需要做进一步处理，一般情况下，如果一个虚边缘：
· 与强边缘无连接，则该边缘为弱边缘，将其抑制
· 与强边缘有连接，则将该边缘处理为强边缘
注意，高阈值maxVal和低阈值minVal不是固定的，需要针对不同的图像进行定义。
2.Canny函数及使用cv2.Canny(src, threshold1, threshold2)
src为8位输入图像
Threshold1表示处理过程中的第一个阈值
Threshold2表示处理过程中的第二个阈值
当函数cv2.Canny()的参数threshold1和threshold2的值较小时，能够捕获更多的边缘信息。

若有侵权，请联系删除

本读书笔记来源于教材。¹

---

1. 李立宗. OpenCV轻松入门: 面向python[M].北京. 电子工业出版社: 李立宗. 2019.5 ↩︎
