13.10-10-12分页

一、概念铺垫

mov eax,dword ptr ds:[0x12345678]

上面这条mov指令中，0x12345678 是有效地址，ds.base+0x12345678是线性地址。

每个进程都拥有“4GB”地址空间，这4GB实际上并不存在，数据真正存储在“物理地址”中。

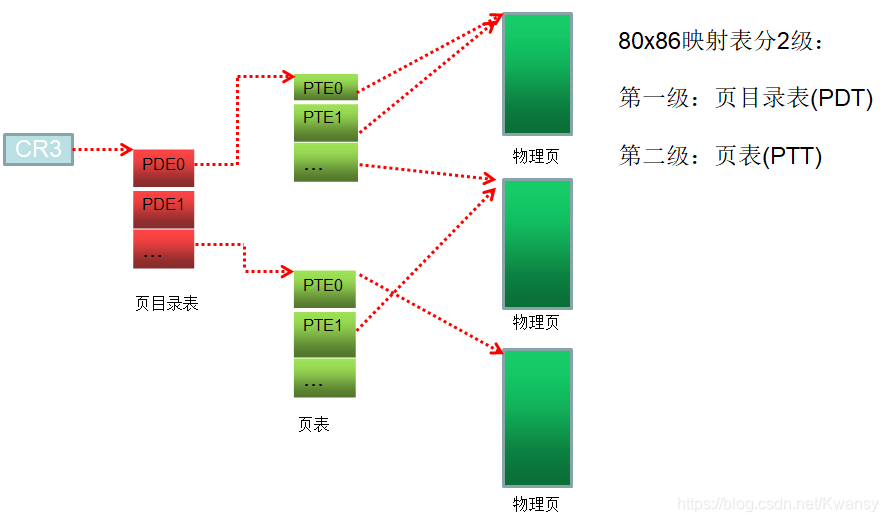

在10-10-12分页模式下，一个线性地址分为3部分：

二、设置系统分页模式为10-10-12模式

将boot.ini文件中的启动参数，noexecute改成execute。如图：





三、实验：通过线性地址找物理地址

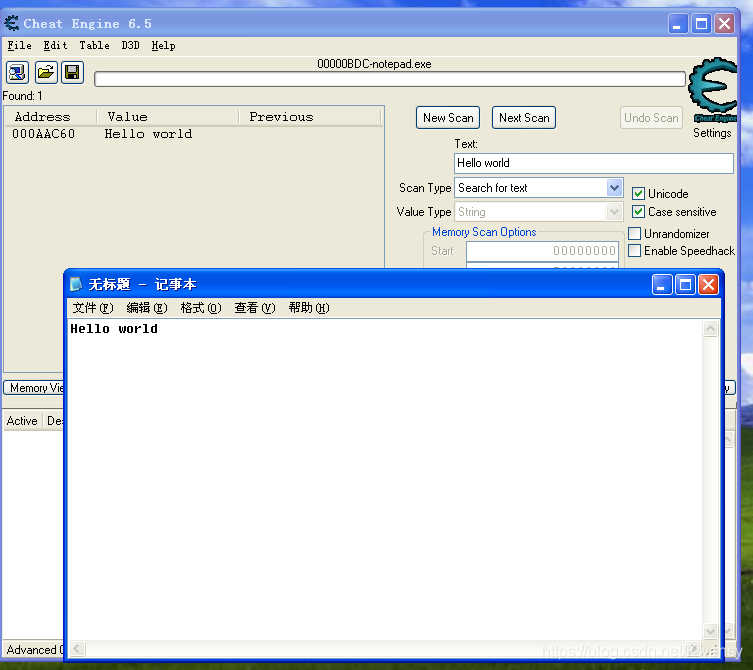

开一个记事本，输入一些文字，用CE找到其线性地址：



线性地址 000AAC60 拆分为3部分。分别占10、10、12位：

0000‬ 0000‬ 0000‬ ‭1010 1010 1100 0110 0000‬
0000‬ 0000‬ 00
00‬ ‭1010 1010
1100 0110 0000‬

这三个值都是下标，具体使用方式如下。

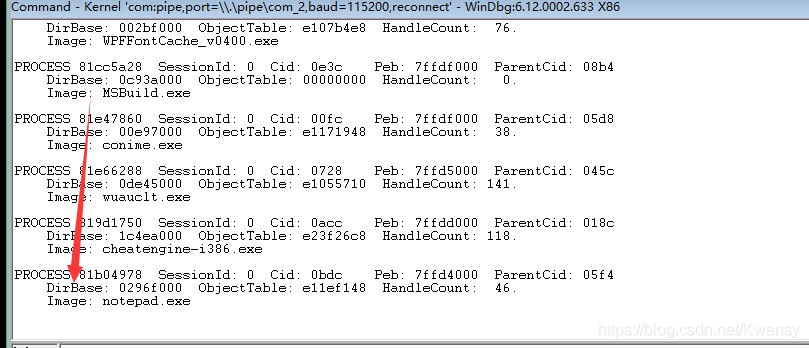

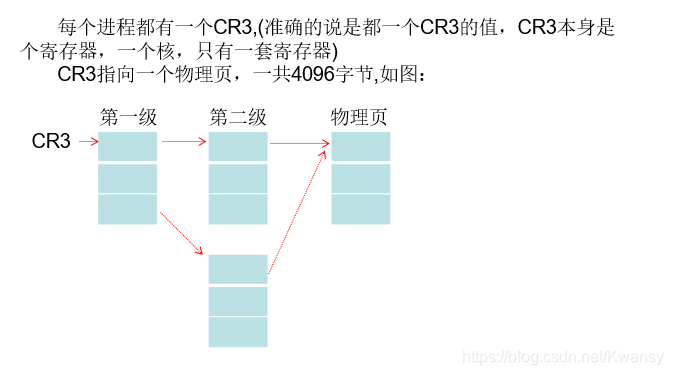

首先，挂起windows，查看notepad.exe的CR3（DirBase）,CR3存储的是物理地址。
输入命令 !process 0 0

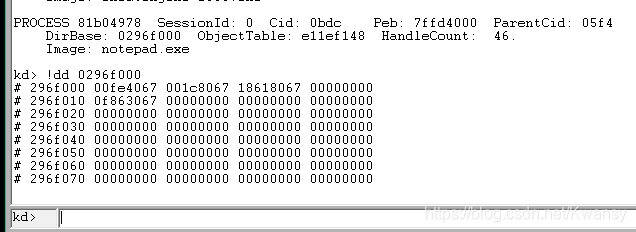

这个 0296f000 就是第一张表，第一个下标是0000‬ 0000‬ 00，注意第一和第二张表存的是地址，大小是4字节，所以要乘4，此处是0，所以还是0，使用!dd查看物理内存：

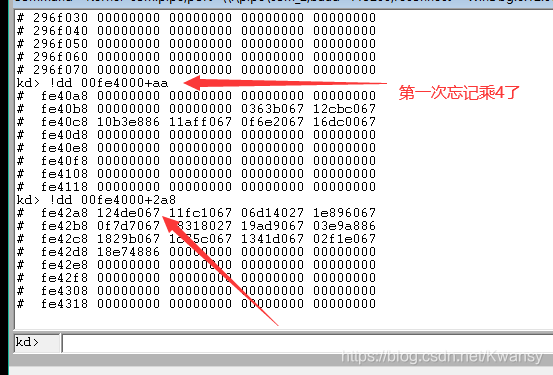

如上图，第二张表的地址就是 00fe4067 将第三位的属性位改成0，也就是00fe4000。第二个下标00‬ ‭1010 1010 即0xAA，乘以4后就是2A8，还是使用!dd查看物理内存：

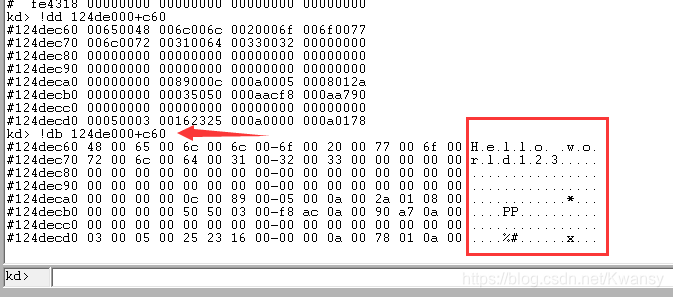

这里改为 !db 查看，结果如图：
