时隔几年，竟然还是自己看自己的博客才看懂怎么操作。

补一点具体的实验和步骤,以及命令行：以及在具体的代码之前，聊一下我对gem5的代码分层：用户使用层，编译配置层（build+config），自我创造层（自己写source code，比如自己写一个控制单元）。

0. 基础的设置

./build/NULL/gem5.debug -d m5out/garnetStandalone configs/example/garnet_synth_traffic.py  \
       --num-cpus=16 \
       --num-dirs=16 \
       --network=garnet \
       --topology=Mesh_XY \
       --mesh-rows=4  \
       --sim-cycles=500000000 \
       --synthetic=uniform_random \
       --injectionrate=0.01  --single-sender-id=-1

结果是
system.ruby.network.average_flit_latency 5806.473367 (Unspecified)
system.ruby.network.average_flit_network_latency 4806.473367 (Unspecified)
system.ruby.network.average_flit_queueing_latency 1000 (Unspecified)

./build/NULL/gem5.debug -d m5out/garnetStandalone configs/example/garnet_synth_traffic.py  \
        --num-cpus=16 \
        --num-dirs=16 \
        --network=garnet \
        --topology=Mesh_XY \
        --mesh-rows=4  \
        --sim-cycles=1000000000 \
        --synthetic=uniform_random \
        --injectionrate=0.1  --single-sender-id=-1
        （ 这一段的运行时间hostSeconds=267.38 秒）

结果：system.ruby.network.average_flit_latency 6266.077169 (Unspecified)
system.ruby.network.average_flit_network_latency 5031.247101 (Unspecified)
system.ruby.network.average_flit_queueing_latency 1234.830067 (Unspecified)
system.ruby.network.average_flit_vnet_latency | 4042.027982 | 4044.814804 | 5426.491156 (Unspecified)
这里注意到，后面的延迟要高一些的，原因很简单，网络是从空的时候开始的。换言之，warmup 很重要，或者额外的不注入包的拖尾时间也很重要。

0.1 baseline 的设置

打开config.ini 搜 buffers_per_ctrl_vc=1 buffers_per_data_vc=4 vcs_per_vnet=4,。
做noc的，慢慢翻都能找到这些参数。这里放一下具体准却的英文方便直接搜索，不用慢慢翻看的眼睛都瞎了。

0.2 尝试让网络堵。单flit的默认vn为例子。

我的一个研究目标是探讨一下noc网络会堵的时候调控，所以得先作死让网络堵起来。
在用户使用层，编译配置层（build+config），自我创造层（自己写source code，比如自己写一个控制单元）中的用户使用层就自带了这个功能，不用自己费力气写：
–vcs-per-vnet= 1

那我们使用一下：

./build/NULL/gem5.debug -d m5out/garnetStandalone configs/example/garnet_synth_traffic.py  \
        --num-cpus=16 \
        --num-dirs=16 \
        --network=garnet \
        --topology=Mesh_XY \
        --mesh-rows=4  \
        --sim-cycles=1000000000 \
        --synthetic=uniform_random \
        --injectionrate=0.1  --single-sender-id=-1 --vcs-per-vnet=1

结果6942，比baseline 6266恶化了大概10%
system.ruby.network.average_flit_latency 6942.808866 (Unspecified)
system.ruby.network.average_flit_network_latency 5333.565192 (Unspecified)
system.ruby.network.average_flit_queueing_latency 1609.243675 (Unspecified)
system.ruby.network.average_flit_vnet_latency | 4135.204766 | 4136.569916 | 5812.774157 (Unspecified)
system.ruby.network.average_flit_vqueue_latency | 1114.711294 | 1157.521842 | 1798.551392 (Unspecified)

packet:
system.ruby.network.average_hops 2.501919 (Unspecified)
system.ruby.network.average_packet_latency 6488.683972 (Unspecified)
system.ruby.network.average_packet_network_latency 5131.802033 (Unspecified)
system.ruby.network.average_packet_queueing_latency 1356.881939 (Unspecified)
system.ruby.network.average_packet_vnet_latency | 4135.204766 | 4136.569916 | 7124.207510 (Unspecified)
system.ruby.network.average_packet_vqueue_latency | 1114.711294 | 1157.521842 | 1798.552591

1. 直接大拥堵设置： vcs_per_vnet=1.

1.1 使用 multiple flit

在这里插入图片描述
在使用层，bash 命令里 –inj-vnet= 2 即可。控制变量，我们也把 --injectionrate=0.1 变为0.02

1.1.1 5flit 和baseline 的vc per vn=4

./build/NULL/gem5.debug -d m5out/garnetStandalone configs/example/garnet_synth_traffic.py  \
        --num-cpus=16 \
        --num-dirs=16 \
        --network=garnet \
        --topology=Mesh_XY \
        --mesh-rows=4  \
        --sim-cycles=1000000000 \
        --synthetic=uniform_random \
        --injectionrate=0.02  --single-sender-id=-1 --inj-vnet=2

在这里插入图片描述

1.1.2 5flit 和主动作死的vc per vn=1

./build/NULL/gem5.debug -d m5out/garnetStandalone configs/example/garnet_synth_traffic.py  \
        --num-cpus=16 \
        --num-dirs=16 \
        --network=garnet \
        --topology=Mesh_XY \
        --mesh-rows=4  \
        --sim-cycles=1000000000 \
        --synthetic=uniform_random \
        --injectionrate=0.02  --single-sender-id=-1 --vcs-per-vnet=1 --inj-vnet=2

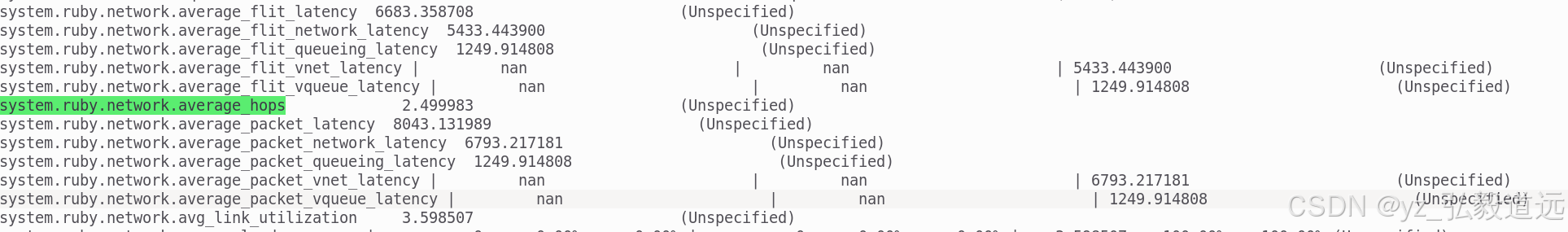

在这里插入图片描述
对比不调节vn的结果，packet级别，7675恶化到8043，flitdelay 从6224恶化到6683，10%左右。。而且可以看出，主要是堵在queueing这边，不主动作死之前，queue是1000等于没压力。即使作死后，noc网络的运输也依旧没压力，因为网络的delay是6675和6793，有恶化但差距不大。

遵循文章的设置，每20k CPU cycles是一个epoch。一个epoch也就是是20000×500=10000000，10e7也就是 1kw ticks 。我们总运行时间是10e9,所以我们跑了100个epoch。
我们注入的包数是多少呢: 319870 。除以100再除以16,我们的平均注入包是一个epoch，每个节点200个packet。

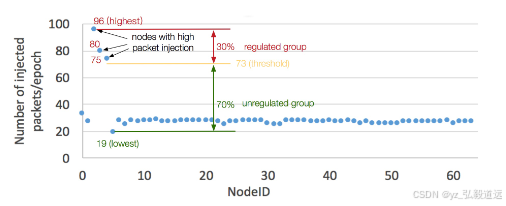

而参考文献2里图里，大部分的包是30左右的packet注入率。
在这里插入图片描述

好好好，可能是因为参考文献2是full system吧，这么低的注入率竟然调控还有效，就离谱。我们先沿用参考文献1的4x4小noc看看。参考文献1的纯noc中，uniformrandom 与静态调节相比，均匀随机流量的全局平均数据包延迟改善了 68 个周期（百分比为 48.3%），也就是在静态其实起了负面效果，是141左右。 baseline，10 /0.126是79.3。

而我们得到的，是76-80左右的cpu cycle，是150-160左右的routercycle。是不是参考文献1在2014年用的gems，cycles数是cpu和router一致啊，ticks是后面的更新了。（跑去看了一眼gems ：https://research.cs.wisc.edu/gems/doc/gems-wiki/moin.cgi/Garnet ，发现当年是5-stage的pipeline也没说是不是one cycle内的。现代gem5是one cycle内的）

1.1.3 5flit 和主动无限资源的vc per vn=100

先给个100 vc channel看看。

./build/NULL/gem5.debug -d m5out/garnetStandalone configs/example/garnet_synth_traffic.py  \
        --num-cpus=16 \
        --num-dirs=16 \
        --network=garnet \
        --topology=Mesh_XY \
        --mesh-rows=4  \
        --sim-cycles=1000000000 \
        --synthetic=uniform_random \
        --injectionrate=0.02  --single-sender-id=-1 --inj-vnet=2   --vcs-per-vnet=100

跑跑结果看吧：首先运行时间来到了750s，十多分钟了。

ystem.ruby.network.average_flit_latency 6224.702767 (Unspecified)
system.ruby.network.average_flit_network_latency 5224.702767 (Unspecified)
system.ruby.network.average_flit_queueing_latency 1000 (Unspecified)
system.ruby.network.average_flit_vnet_latency | nan | nan | 5224.702767 (Unspecified)
system.ruby.network.average_flit_vqueue_latency | nan | nan | 1000 (Unspecified)
system.ruby.network.average_hops 2.499983 (Unspecified)
system.ruby.network.average_packet_latency 7675.216574 (Unspecified)
system.ruby.network.average_packet_network_latency 6675.216574 (Unspecified)
system.ruby.network.average_packet_queueing_latency 1000 (Unspecified)

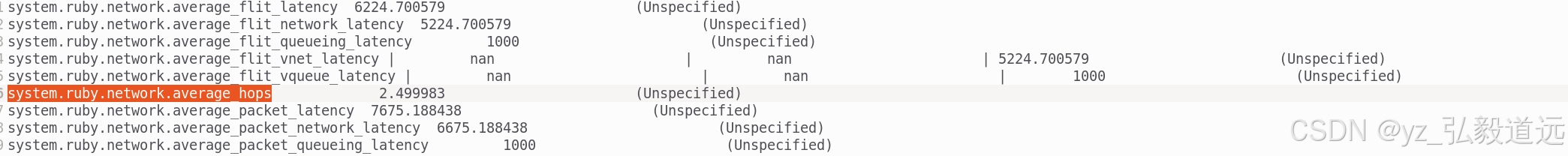

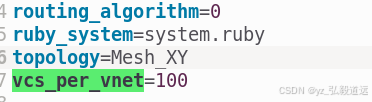

结果和vc=4一模一样，还确认了一下确实是100：
在这里插入图片描述
早知道这样我都不跑全系统了，单noc的模拟都没啥改变，跑全系统纯属浪费时间啊啊啊啊啊。

不过好处是知道了（一段时间以后）方向了，先把noc的这个注入率之类的整好，再使用fs接近的noc注入情况对noc调整。
1月30的深夜12点多了，赶最后一般地铁去了，明天周五再来！

1月31回来了，现在的方向是：尝试复现静态的。

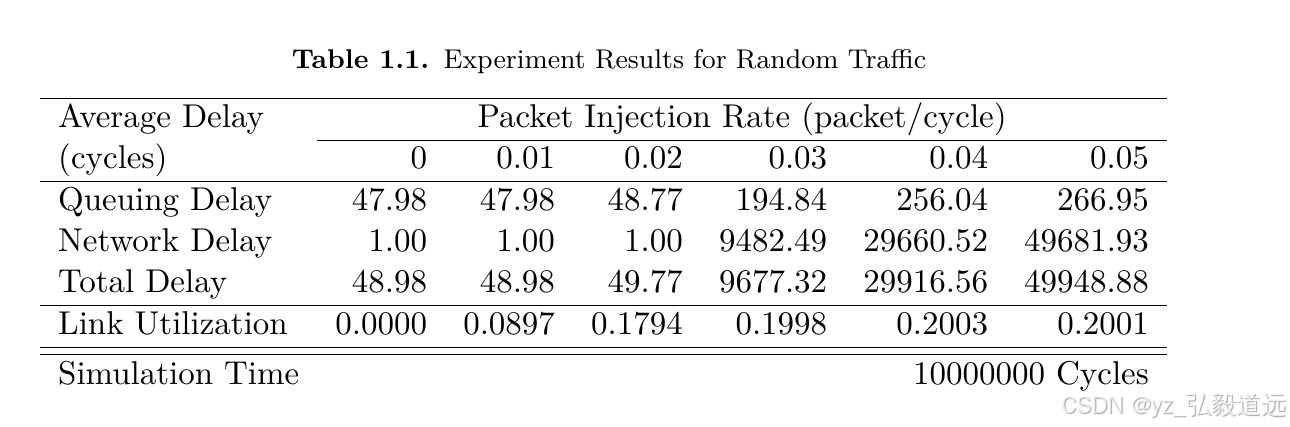

先看参考文献作者1的硕士论文（硕士论文的成果后续发的参考1）第16页：~~以及我觉得，注入率0的时候应该是搞错了。~~ 0的时候应该是只发一个包，但是这个queueingdelay和网络delay应该是搞反了。
在这里插入图片描述

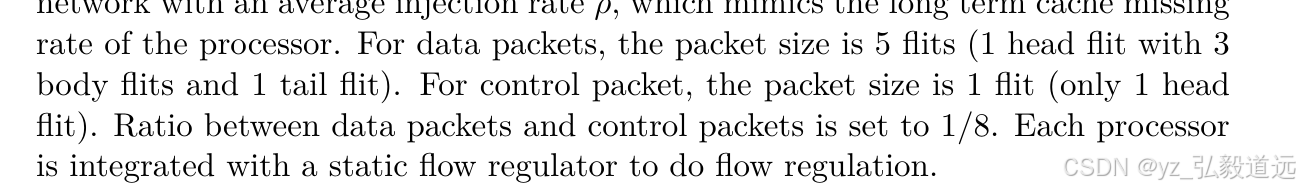

然后看看设置：5个flit和1个flit的包的比例是1：8。这个比例不知道咋来的，最多也就是某个参考文献里提了一嘴或者一个经验值。

总时长是10e7cycles，对应我们就是10e7×（500） ticks 是10e7 router cycles，或者10e7×1000是10e7的cpucycles。当然，够长就差不多，因为趋势已经很明显了。

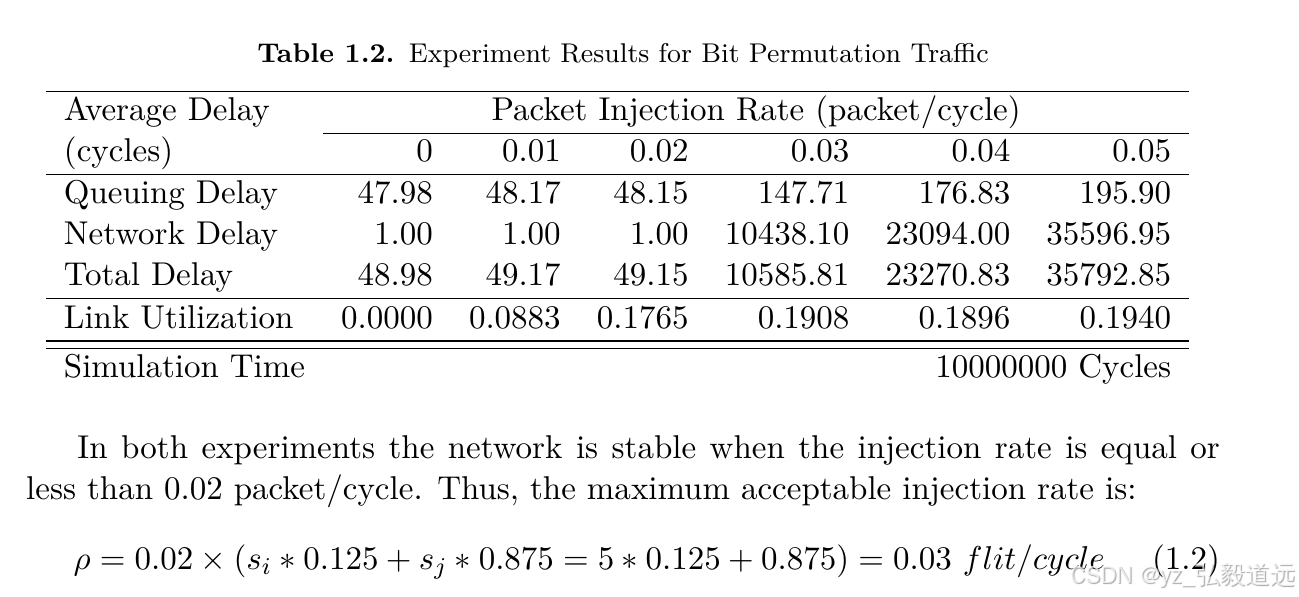

趋势是什么呢：文章也说了，

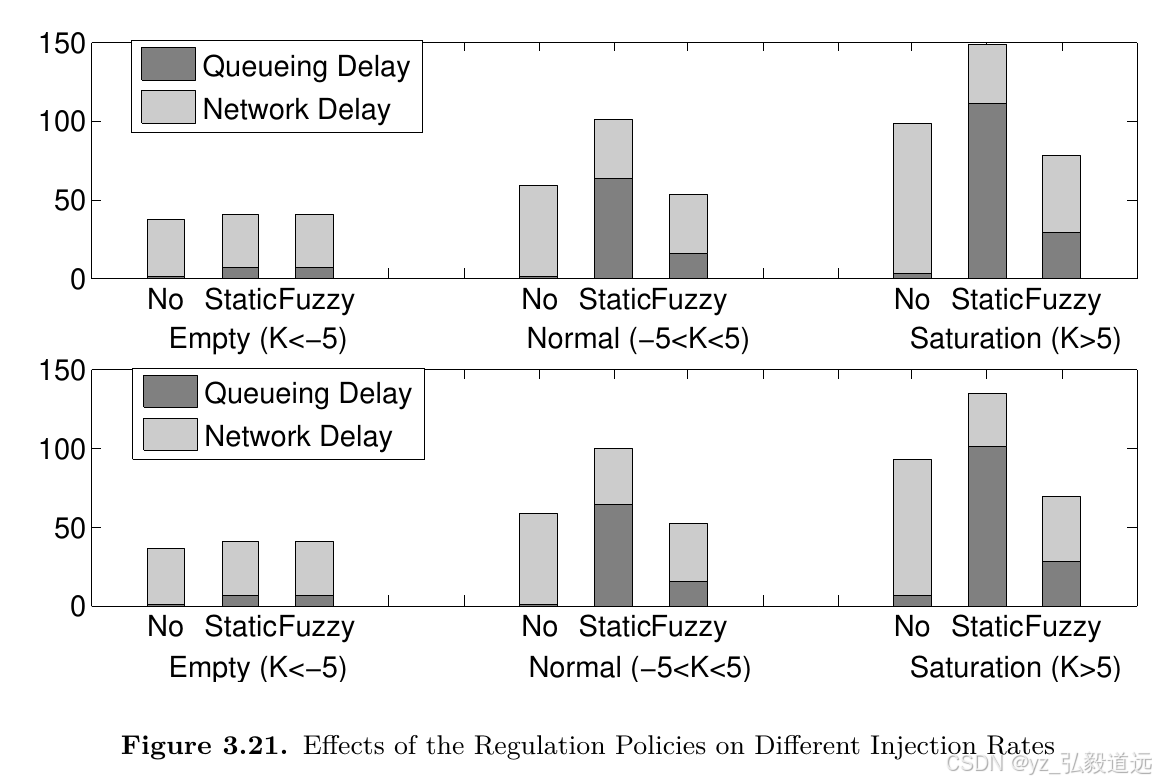

在这里插入图片描述
对于这个4x4的noc情况来说，注入率太大了就直接干爆了noc。后面只会越堵越多。顺带一提，Dally的书有公式来计算最大的throughput，图里这个公式更像是从经验值倒推的一个式子。

这也反映了noc调控的一个痛点：网络在一段时间内的平均流量需要刚好就在某个临界值附近，调控流量才有意义。太小的流量不用调，太大的流量调了没用。然后流量在每个细微的时刻波动一下，我们的策略拉回来，才有意义。

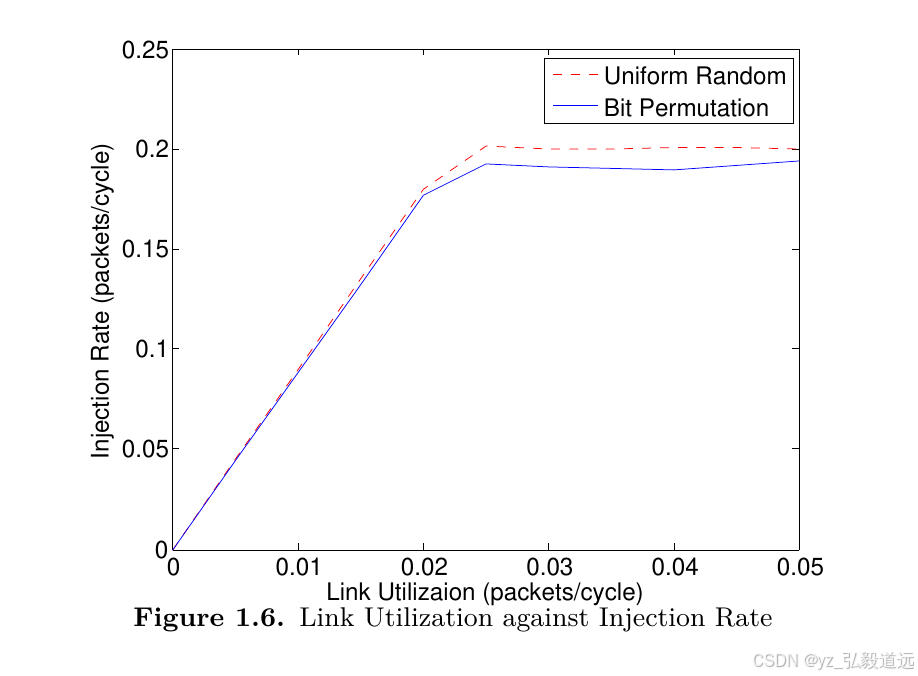

在看一张图，大概意思就是注入率如果高了，也不能提高链路利用率。注入率对于文中的这个场景，就在0.2左右比较好。
在这里插入图片描述

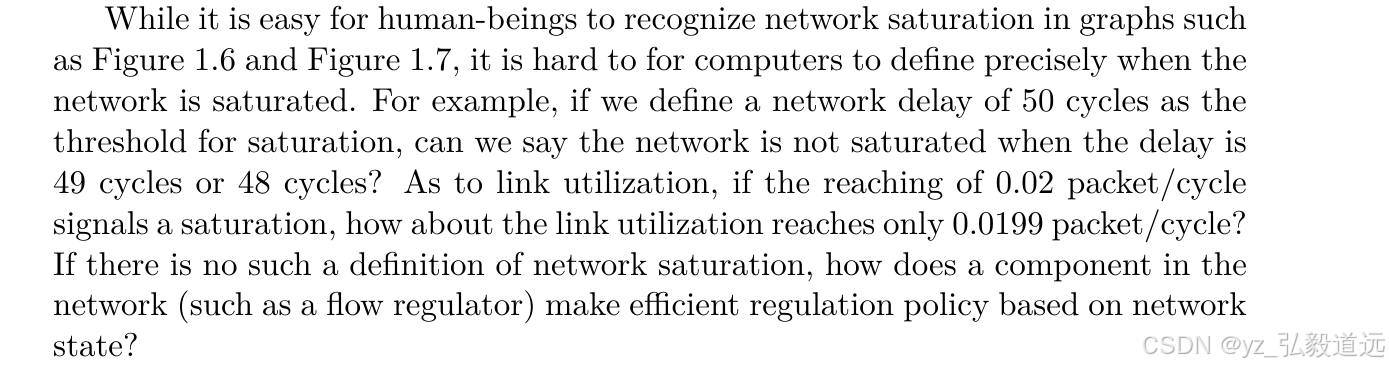

然后在看一下该作者对admission control的一部分想法（还得是硕士论文说人话，读发表的文章经常不知道细节是啥）。作者的意思就是，假设我已经知道了0.02就是最吼滴（这个前提条件，我认为是一个大弱点，所以后续需要闭环/full system来补充），但是很难明确的确定一个具体的值来知道这个时候网络堵了（这里我觉得不太成立，搞点提前量呗，或者再搞点延后量都行，说白了都是经验值，网络traffic pattern要是变一下，这个leaky bucket的设置也得变，完全没必要搞这么精确。）
以及，可能峰值注入率到了，但是网络是有冗余的呀，需要考虑网络内的链路使用情况。就像堵车一样，情况1：路口的车一下子来了几百台车，但是路很空，那没必要一分钟只让一台车进;情况2：路已经堵了，路口就是只有一辆车，那也得封高速。

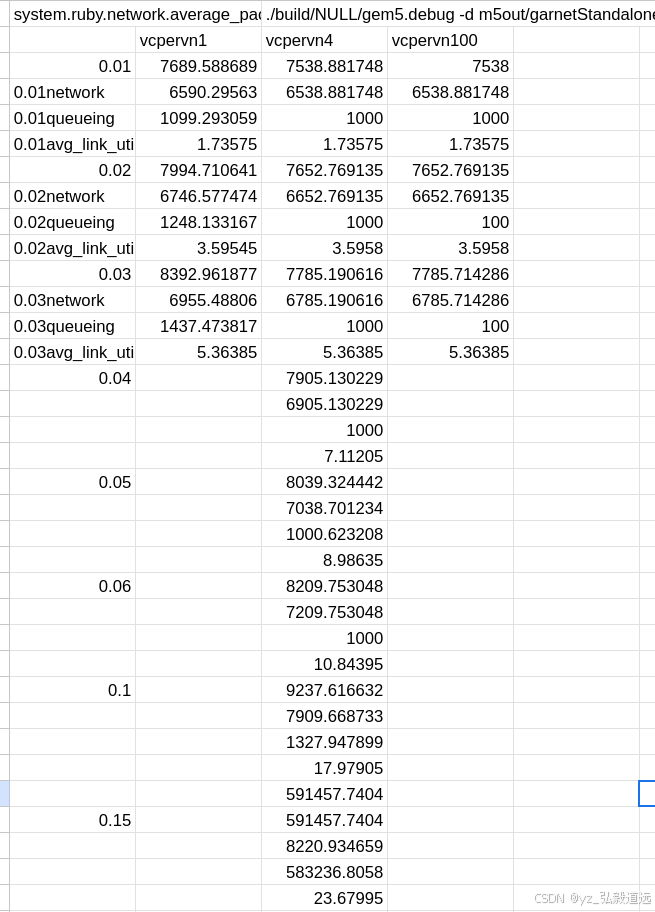

在这里插入图片描述我跑一个简单的结果，然后放一点图吧, 为了赶时间，把cycles放小了
./build/NULL/gem5.debug -d m5out/garnetStandalone configs/example/garnet_synth_traffic.py
–num-cpus=16
–num-dirs=16
–network=garnet
–topology=Mesh_XY
–mesh-rows=4
–sim-cycles=10000000
–synthetic=uniform_random
–single-sender-id=-1 --inj-vnet=2 --vcs-per-vnet=100 --injectionrate=0.01/0.02
简单看一下，调控的目标应该在0.1-0.15之间。下一步就是i加入调控手段咯。到点了，今天赶12点的地铁！
在这里插入图片描述

针对非均匀负载

参考文献1提到，非均匀负载要表现好一点。好好好，那我们也试试permutation这个traffic----不是，gem5怎么没这个了，只有uniform_random’, ‘tornado’, ‘bit_complement’, ‘bit_reverse’, ‘bit_rotation’, ‘neighbor’, ‘shuffle’, and ‘transpose’ 这几种了。
在这里插入图片描述

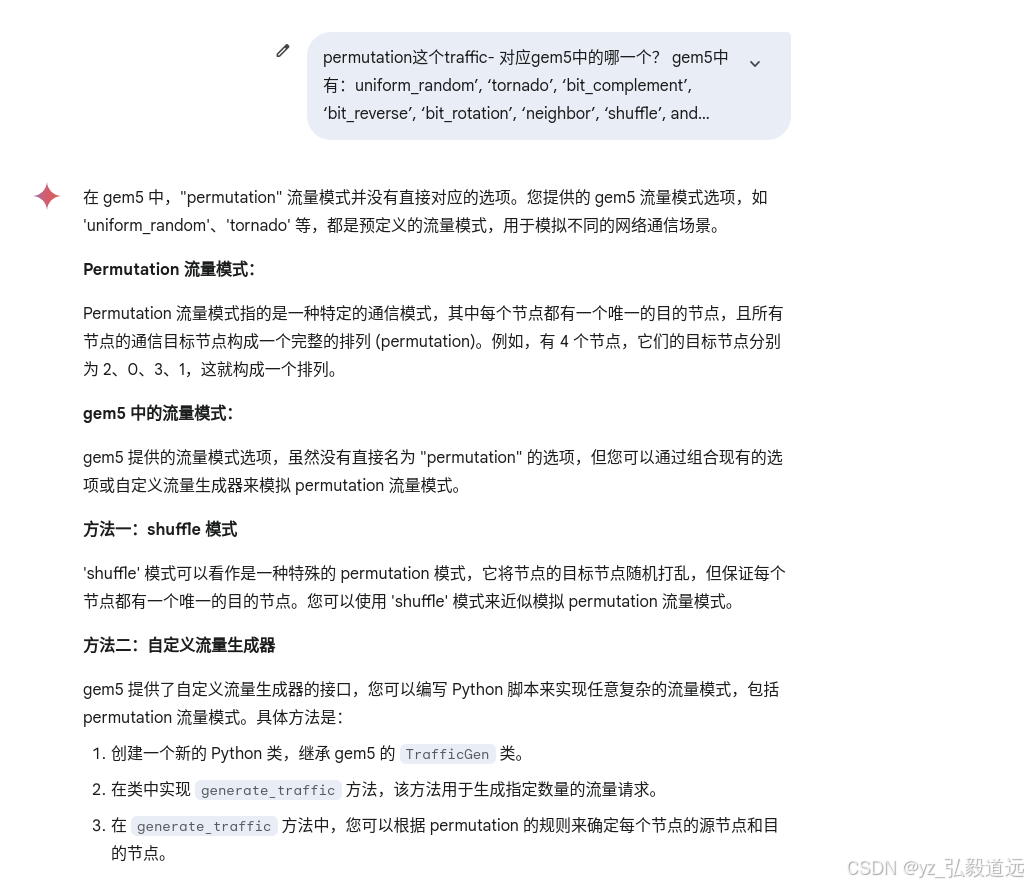

gemini说用shuffle，那我们用shuffle吧。后续可以看源代码，看看这个shuffle到底是啥shuffle。

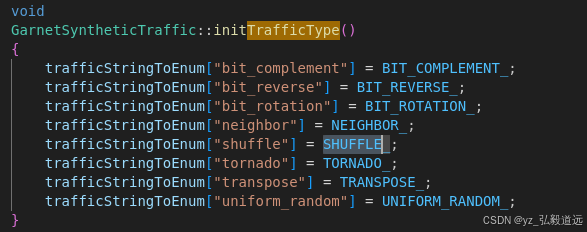

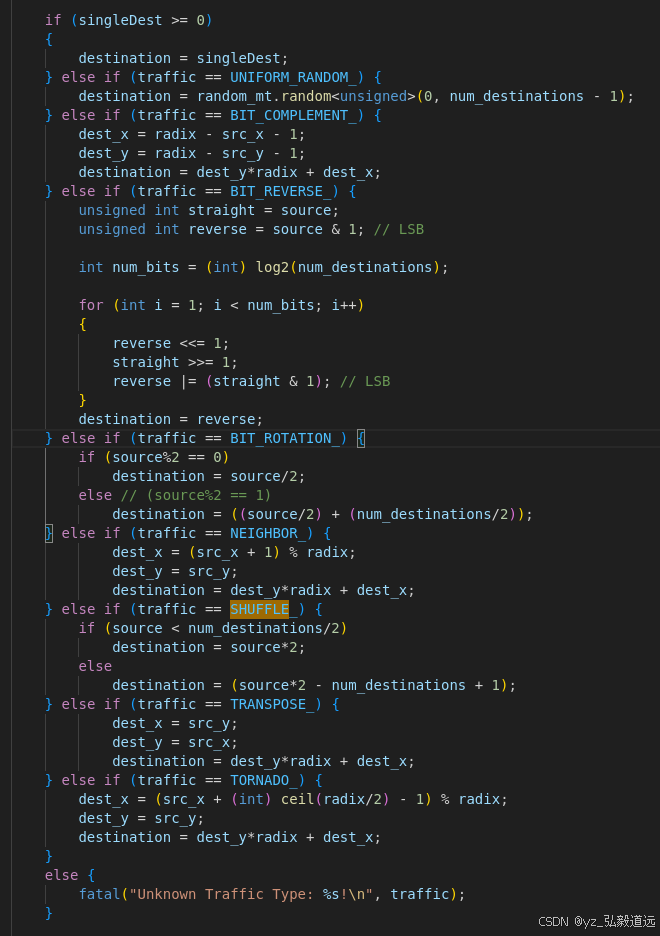

算了还是没忍住，现在i就看了源代码：

只看shuffle，就是一半对另一半节点，每个节点只给固定的一个目的地节点发，从一自终，还挺深情。

0205更新：

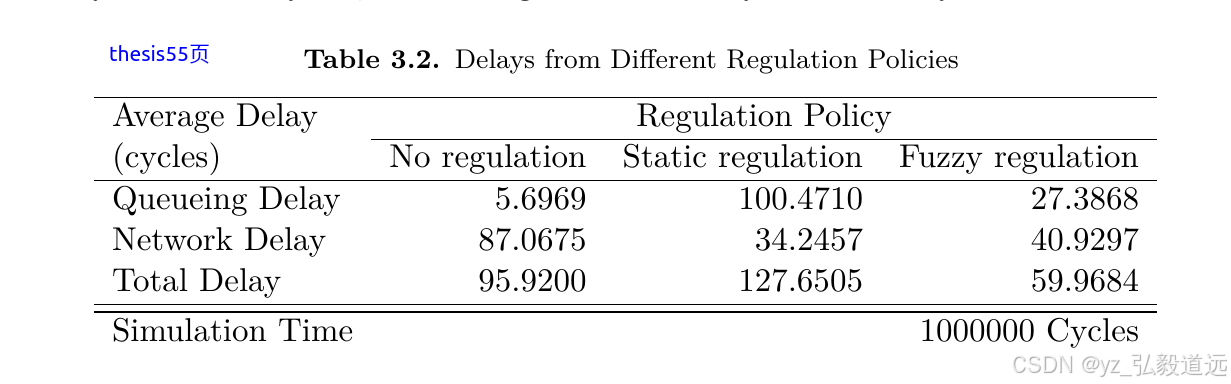

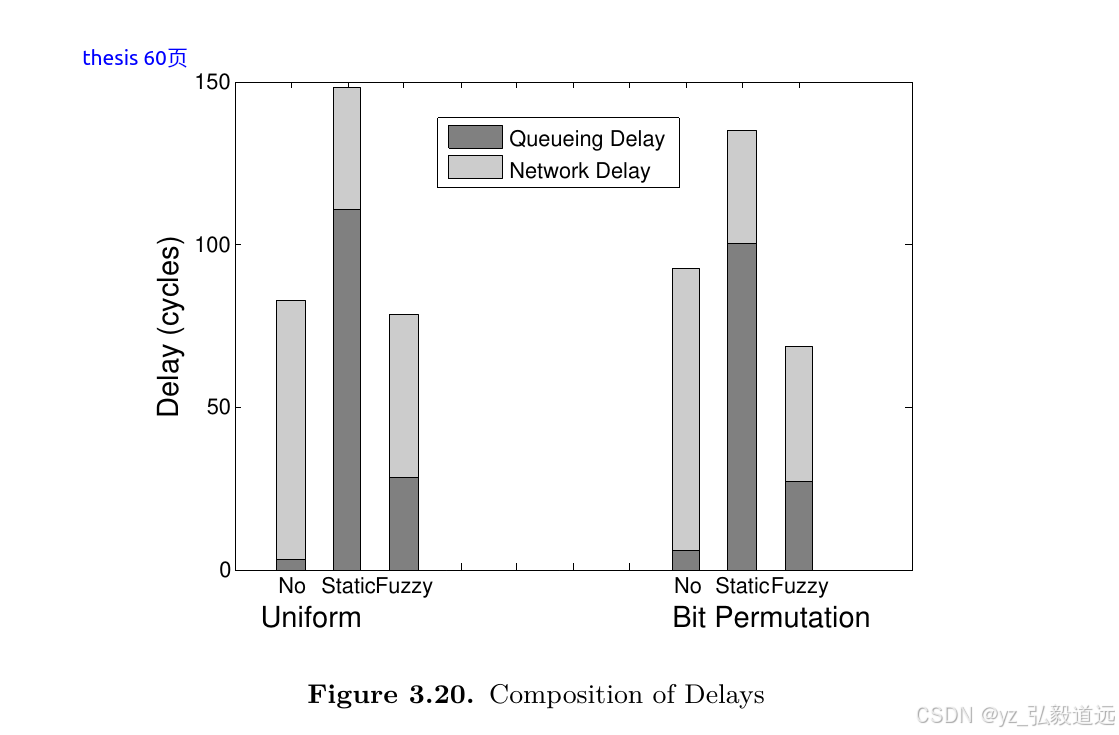

我们看下图，首先就是baseline1的queueing要小。
然后静态的才能减少网络delay，代价是queueingdelay增加。
再然后，fuzzycontrol可以降低这个代价，达成整体的提高。
在这里插入图片描述

下图的意思就是网络拥堵的时候调节流量才有用，不然没用（路很空，没必要把车堵在路口不让进去）。
