破“图”式（一）

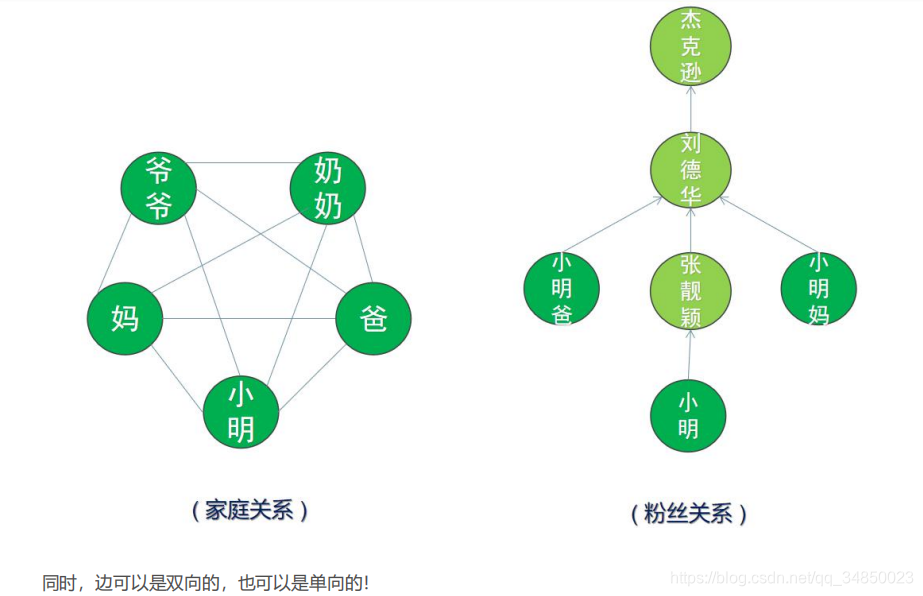

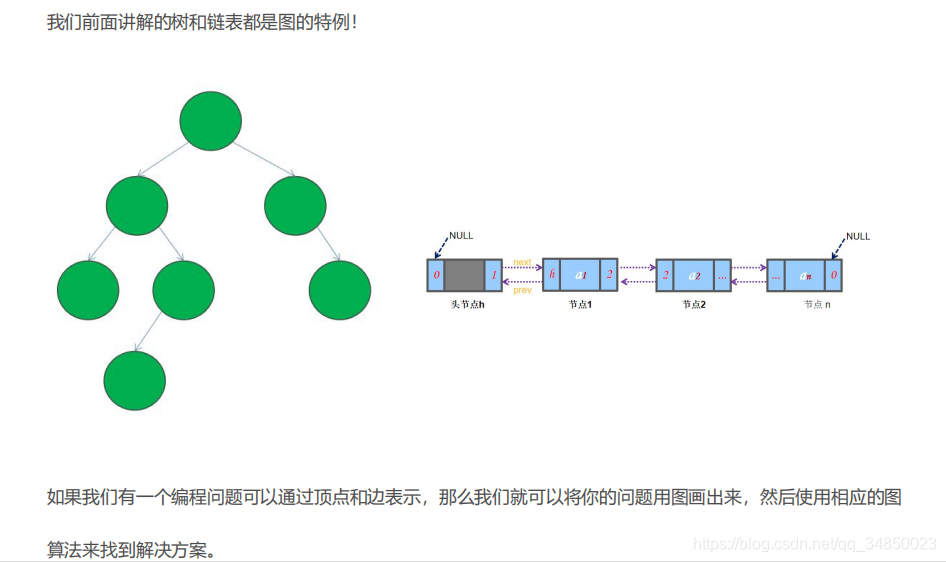

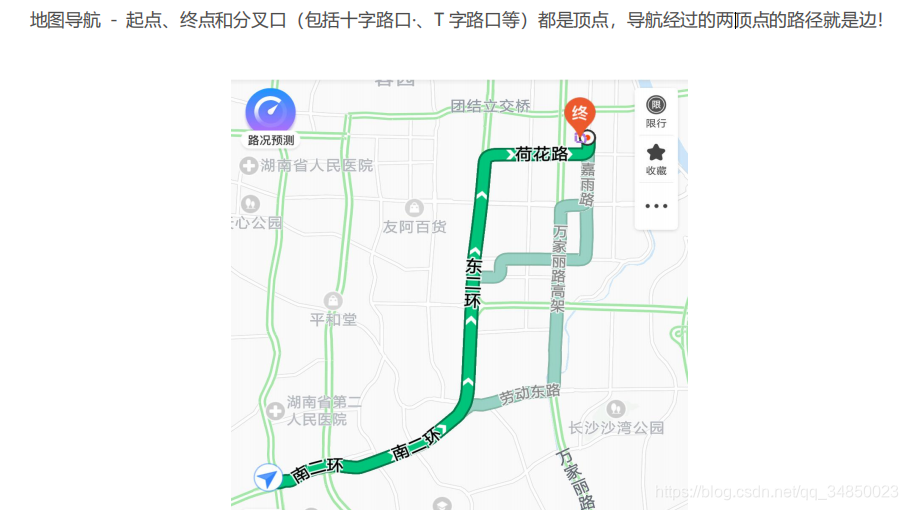

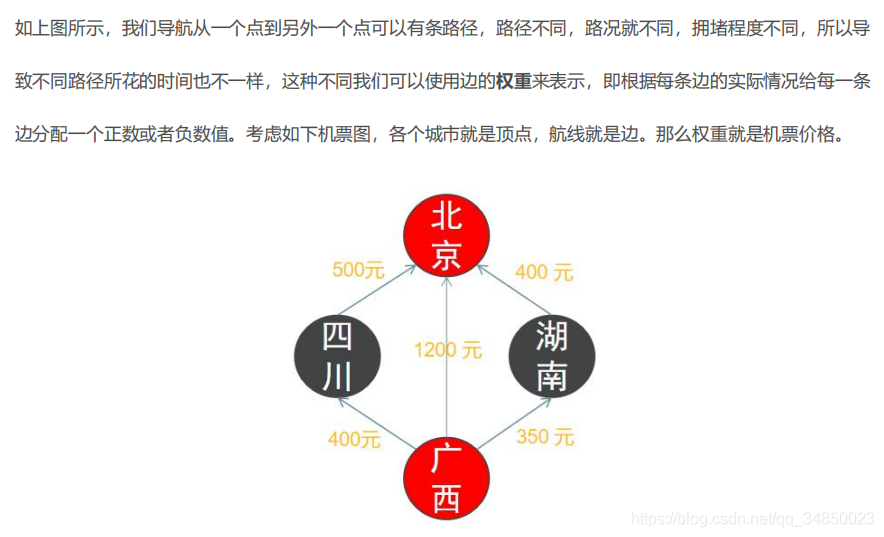

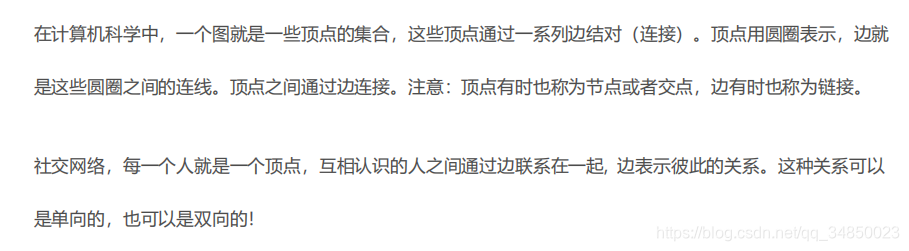

图的原理

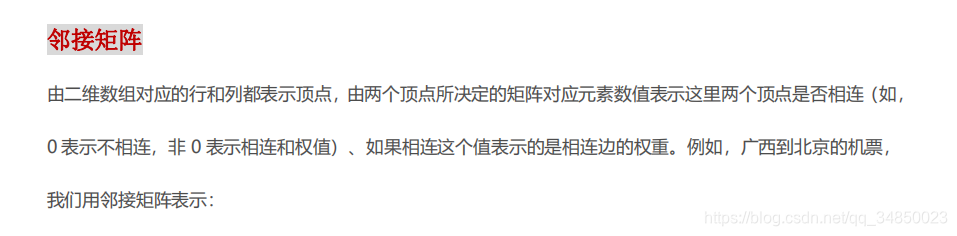

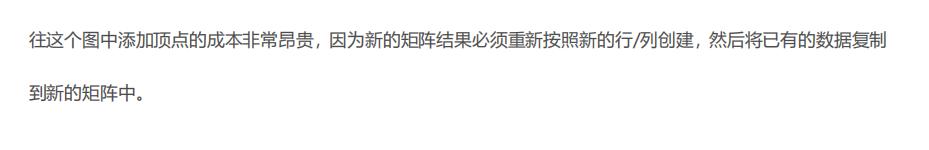

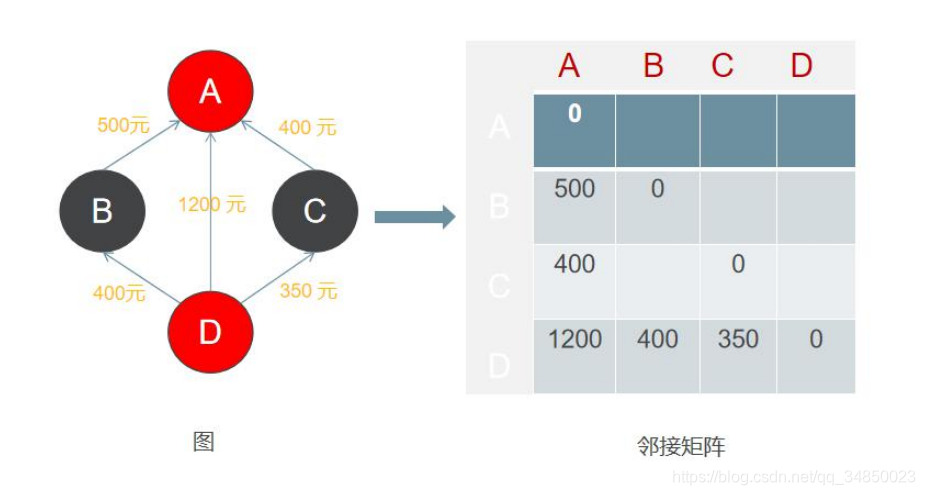

图的表示

图的算法实现

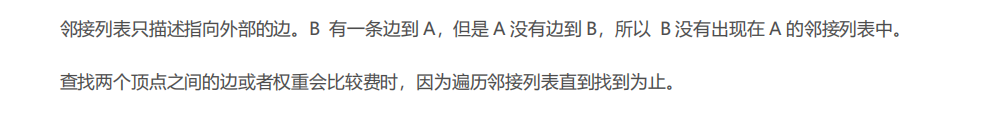

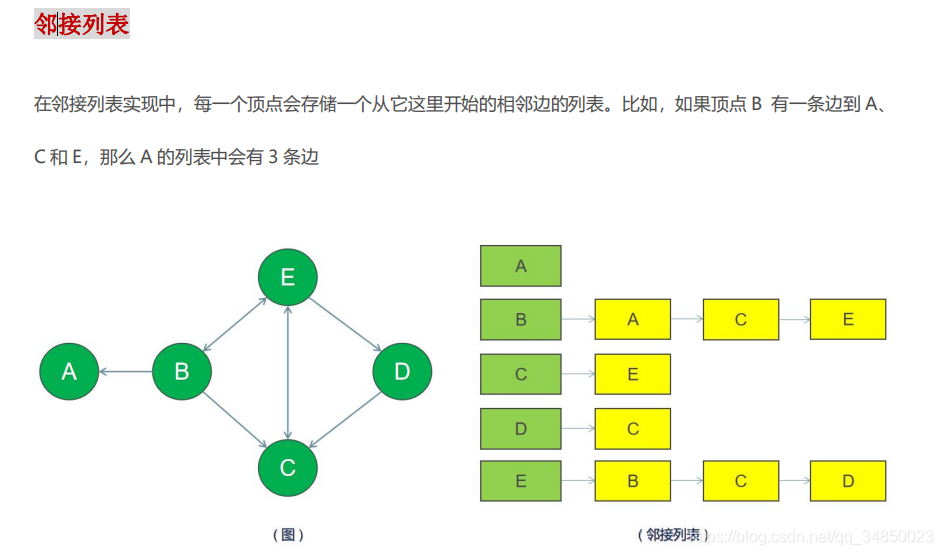

邻接表结构的定义

#define MaxSize 1024

typedef struct _EdgeNode {//与节点连接的边的定义
	int adjvex; //邻接的顶点在数组中的下标
	int weight; //权重
	struct _EdgeNode *next; //下一条边
}EdgeNode;

typedef struct _VertexNode{//顶点节点
	char data; //节点数据
	struct _EdgeNode *first;//指向邻接第一条边
}VertexNode, AdjList;

typedef struct _AdjListGraph {
	AdjList *adjlist;
	int vex; //顶点数
	int edge; //边数
}AdjListGraph;

邻接表的初始化

/*图的初始化*/
bool visited[MaxSize]; //全局数组，用来记录节点是否已被访问

void Init(AdjListGraph &G){
	G.adjlist = new AdjList[MaxSize];
	G.edge = 0;
	G.vex = 0;

	//遍历的标志位
	for (int i = 0; i < MaxSize; i++) {
		visited[i] = false;
	}
}

邻接表的创建

/*图的创建*/
void Create(AdjListGraph &G){
	cout << "请输入该图的顶点数以及边数：" << endl;
	cin>> G.vex >> G.edge;
	cout<<"请输入相关顶点："<< endl;
	for(int i=0; i<G.vex; i++){
		cin >> G.adjlist[i].data;
		G.adjlist[i].first = NULL;
	}

	char v1=0, v2=0;//保存输入的顶点的字符
	int i1, i2; //保存顶点在数组中的下标
	cout<<"请输入想关联边的顶点："<< endl;
	for(int i=0; i<G.edge; i++){
		cin >>v1 >>v2;
		i1 = Location(G, v1);
		i2 = Location(G, v2);

		if(i1!=-1 && i2!=-1){//寻找到位置
			EdgeNode *temp = new EdgeNode;
			temp->adjvex = i2;
			temp->next = G.adjlist[i1].first;
			G.adjlist[i1].first = temp;
		}
	}
}

/*通过顶点对应的字符寻找顶点在图中的邻接点*/
int Location(AdjListGraph &G, char c){
	for(int i=0; i<G.vex; i++){
		if(G.adjlist[i].data == c) {
			return i;
		}
	}
	return -1;
}

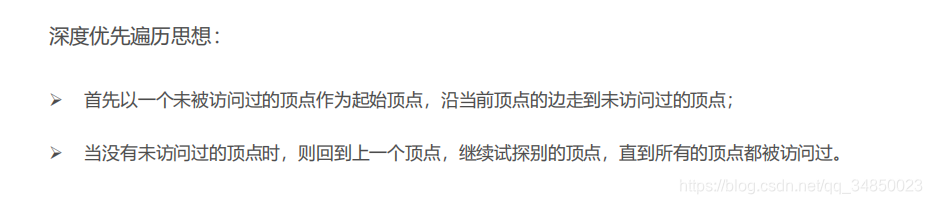

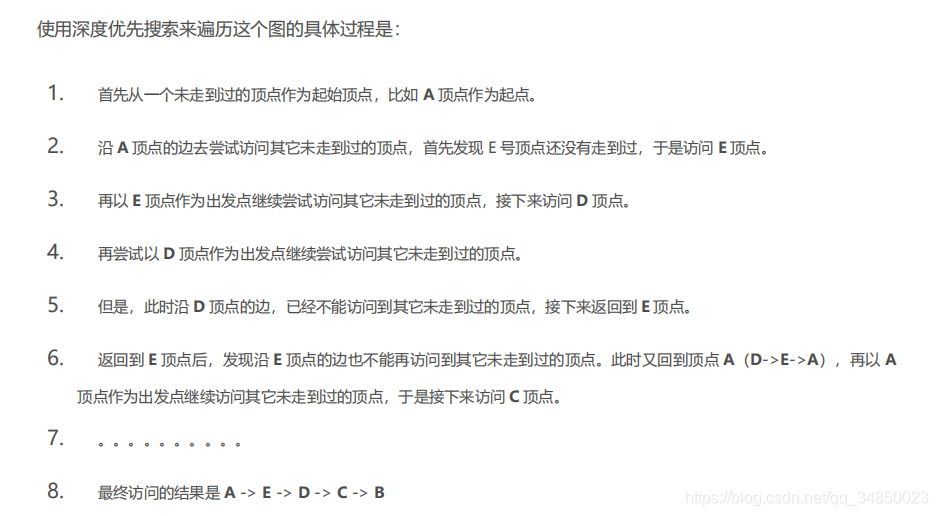

邻接表的深度遍历

/*对图上的顶点进行深度遍历*/
void DFS(AdjListGraph &G,int v){
	int next = -1;

	if(visited[v]) return;
	cout<<G.adjlist[v].data<<" ";
	visited[v] = true; //设置为已访问
	EdgeNode *temp = G.adjlist[v].first;

	while(temp){
		next = temp->adjvex;
		temp = temp->next;

		if(visited[next] == false){
			DFS(G, next);
		}
	}
}


/*对所有顶点进行深度遍历*/
void DFS_Main(AdjListGraph &G){
	for(int i=0; i<G.vex; i++){
		if(visited[i] == false){
			DFS(G, i);
		}
	}
}

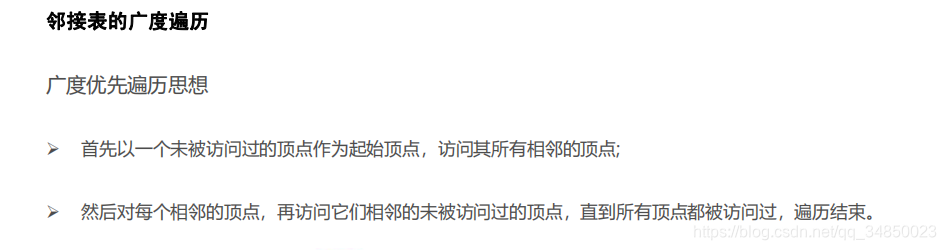

/*对图上的顶点进行广度遍历*/
void BFS(AdjListGraph &G,int v) {
	queue <int> q;
	int cur;
	int next;
	q.push(v);

	while (!q.empty()) { //队列非空
		cur = q.front(); //取队头元素
		if (visited[cur] == false) { //当前顶点还没有被访问
			cout << G.adjlist[cur].data << " ";
			visited[cur] = true; //设置为已访问
		}
		q.pop(); //出队列
		EdgeNode *tp = G.adjlist[cur].first;

		while (tp != NULL) {
			next = tp->adjvex;
			tp = tp->next;
			q.push(next); //将第一个邻接点入队
		}
	}
}

/*对所有顶点进行广度遍历*/
void BFS_Main(AdjListGraph &G) {
	for (int i = 0; i < G.vex; i++) {
		if (visited[i] == false) {
			BFS(G,i);
		}
	}
}

#include <iostream>

using namespace std;

#define MaxSize 1024

typedef struct _EdgeNode {//与节点连接的边的定义
	int adjvex; //邻接的顶点
	int weight; //权重
	struct _EdgeNode *next; //下一条边
}EdgeNode;

typedef struct _VertexNode{//顶点节点
	char data; //节点数据
	struct _EdgeNode *first;//指向邻接第一条边
}VertexNode, AdjList;

typedef struct _AdjListGraph {
	AdjList *adjlist;
	int vex; //顶点数
	int edge; //边数
}AdjListGraph;

bool visited[MaxSize]={0}; //全局数组，用来记录节点是否已被访问

int Location(AdjListGraph &G, char c);

/*图的初始化*/
void Init(AdjListGraph &G){
	G.adjlist = new AdjList[MaxSize];
	G.edge = 0;
	G.vex = 0;

	for (int i = 0; i < MaxSize; i++) {
		visited[i] = false;
	}
}

/*图的创建*/
void Create(AdjListGraph &G){
	cout << "请输入该图的顶点数以及边数：" << endl;
	cin>> G.vex >> G.edge;
	cout<<"请输入相关顶点："<< endl;

	for(int i=0; i<G.vex; i++){
		cin >> G.adjlist[i].data;
		G.adjlist[i].first = NULL;
	}

	char v1 = 0, v2 = 0;//保存输入的顶点的字符
	int i1, i2; //保存顶点在数组中的下标
	int weight = 0;
	cout<<"请输入想关联边的顶点及权重："<< endl;

	for(int i=0; i<G.edge; i++){
		cin >>v1 >>v2 >>weight;
		i1 = Location(G, v1);
		i2 = Location(G, v2);

		if(i1!=-1 && i2!=-1){//寻找到位置
			EdgeNode *temp = new EdgeNode;
			temp->adjvex = i2;
			temp->next = G.adjlist[i1].first;
			temp->weight = weight;
			G.adjlist[i1].first = temp;
		}
	}
}


/*通过顶点对应的字符寻找顶点在图中的邻接点*/
int Location(AdjListGraph &G, char c){
	for(int i=0; i<G.vex; i++){
		if(G.adjlist[i].data == c) {
			return i;
		}
	}
	return -1;
}

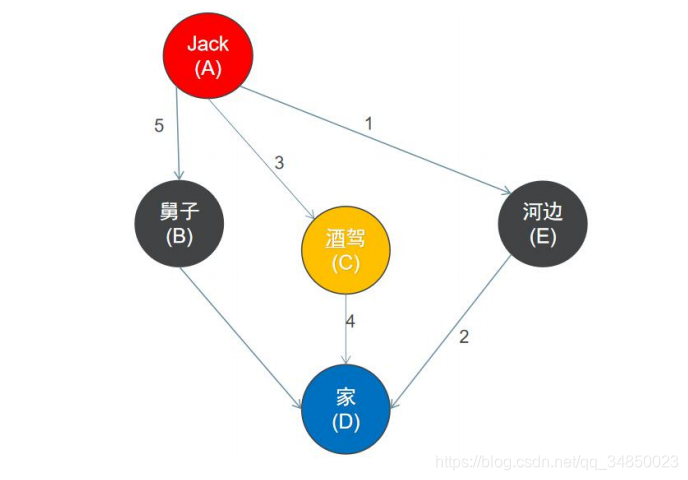

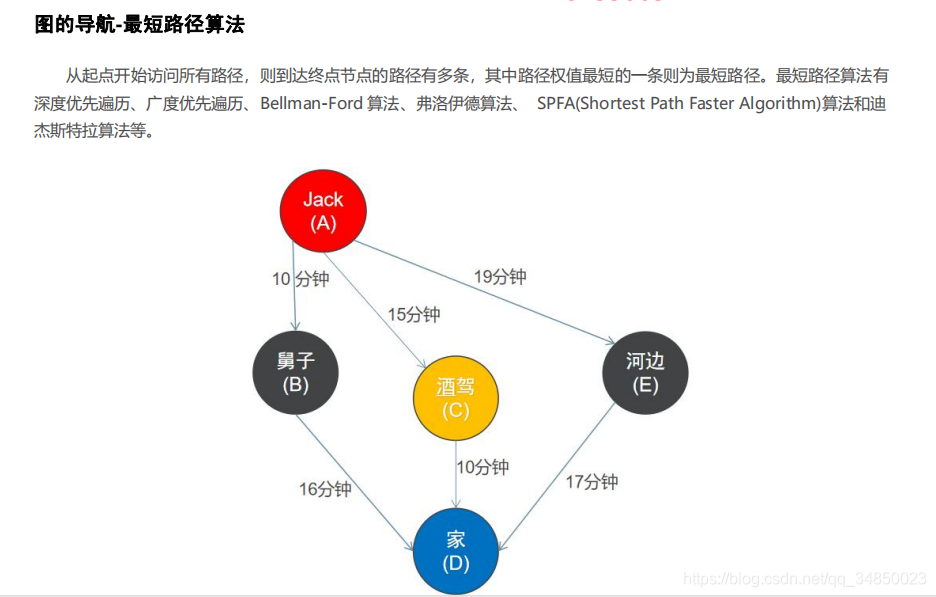

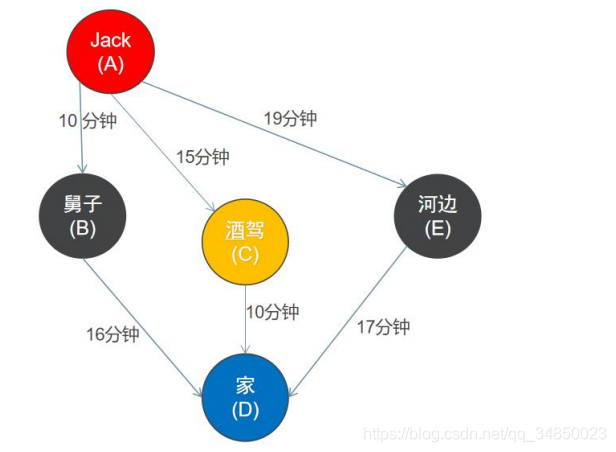

int min_weights = 0x7FFFFFFF; //最大的整数 2 的 32 次方-1
int steps = 0;
int path[MaxSize] = {0};//保存走过的路径
int shortest_path[MaxSize] = {0}; //保存最短的路径

/*对图上的顶点进行深度遍历*/
void DFS(AdjListGraph &G,int start, int end, int weights){
	int cur = -1;
	//if(visited[start]) return;
	cur = start;
	if(cur == end){//已找到终点，不用继续遍历

		//打印所经过的所有路径
		for (int i = 0; i < steps; i++){
			cout<<G.adjlist[path[i]].data<<" "; //输出路径
		}
		printf("\t\t 该路径对应的长度是：%d\n", weights);//输出对应路 径长度
		//更新最小路径
		if (min_weights > weights) {
			min_weights = weights;
			memcpy(shortest_path, path, steps*sizeof(int));
		}
	}

	visited[start] = true; //设置为已访问
	EdgeNode *temp = G.adjlist[start].first;

	while(temp){
		int weight = temp->weight;
		cur = temp->adjvex;

		if(visited[cur] == false){
			visited[cur] = true; //标记城市 i 已经在路径中
			path[steps++] = cur;//保存路径到 path 数组中
			DFS(G, cur, end, weights + weight);
			visited[cur] = false;// 之前一步探索完毕后,取消对城市 i 的 标记以便另一条路径选择顶点
			path[--steps] = 0;
		}
		temp = temp->next;
	}
}


int main(){
	AdjListGraph G; //初始化
	Init(G);
	//创建图
	Create(G);

	char start, end;

	cout<<"请输入要查询的最短路径的起点和终点："<<endl;
	cin >>start >>end;

	//求两点间的最短路径
	DFS(G, Location(G, start), Location(G, end), 0);

	cout<<"最小路径长度为："<<min_weights<<endl;
	cout<<"路径：";

	int i=0;
	while(i<MaxSize && shortest_path[i]>0){
		cout<<G.adjlist[shortest_path[i]].data<<" ";
		i++;
	}
	cout<<endl;
	system("pause");
	return 0;
}
