OSPF路由协议详解

OSPF：开放式最短路径优先协议

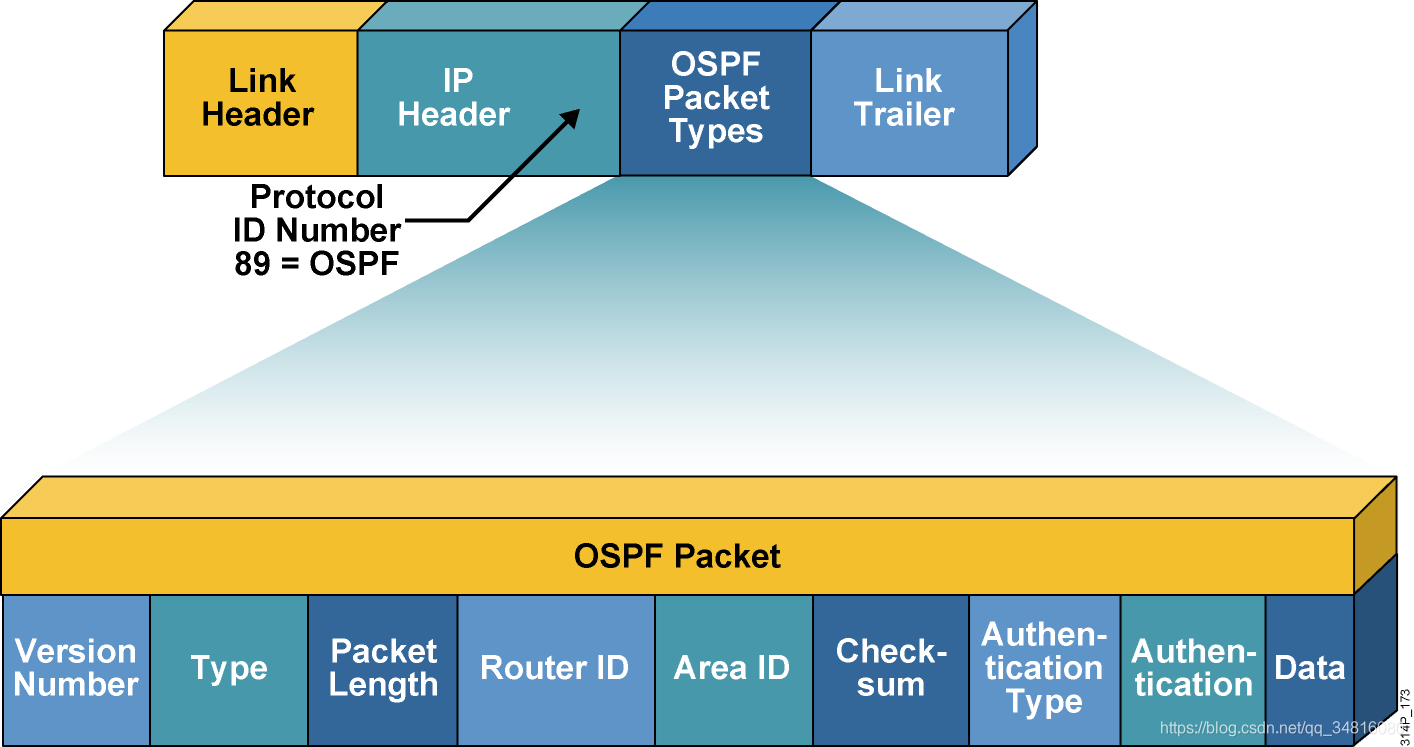

无类别链路状态路由协议，组播更新224.0.0.5/6；跨层封装到三层，协议号89；
基于拓扑工作，故更新量大-----需要结构化部署–区域划分、地址规划
触发更新、每30min周期更新

OSPF的数据包：
Hello包
DBD–数据库描述包
LSR–链路状态请求
LSU–链路状态更新 携带各种LSA
LSack–链路状态确认

状态机----OSPF建立时，存在各个阶段；
1、down 本地一旦发出hello包进入下一状态
2、Init初始化 本地接收到的hello包存在本地的RID进入下一状态
3、2way双向通信 邻居关系建立标志；
条件匹配：点到点网络直接进入下一状态；MA网络将进行DR/BDR选举（40S），非DR/BDR间不得进入下一状态；
4、exstart 预启动 使用类似hello的DBD进行主从关系选举，RID大为主，主优先进入下
一状态
5、Exchange 准交换 使用真实的DBD包进行数据库目录共享，需要ACK；
6、Loading 加载 使用LSR/LSU/LSack来获取未知的LSA信息；
7、Full转发 邻接关系建立的标志

OSPF工作过程：
启动配置完成后，本地使用hello包建立邻居关系，生成邻居表；
进行条件匹配，匹配失败者间保持为邻居关系，仅hello包周期保活即可；
匹配成功者间，将使用DBD/LSR/LSU/LSack来获取未知的LSA信息，当收集其网络中所有LSA后，生成LSDB–数据表；之后使用最短路径算法，计算本地到达所有未知网段的最佳路由，然后将其加载路由表中，收敛完成。
结构突变—1、新增网段 发送新的DBD 未知设备会使用LSR获取
2、断开网段 发送新的DBD 未知设备会使用LSR获取

名词：
LSA–链路状态通告 —存在多种类别，携带不同环境下产生的拓扑或路由信息；该信息依赖
LSU数据包传递；
LSDB–链路状态数据库 —各种的LSA的集合
OSPF的收敛行为------LSA洪泛 LSDB同步

配置:
r1(config)#router ospf 1 启动OSPF协议，启动时需要配置进程号，进行号仅具有本地意义
r1(config-router)#router-id 1.1.1.1 全网唯一，手工–环回最大数值–物理接口最大数值
宣告：1、激活 2、路由或拓扑 3、区域划分
r1(config-router)#network 12.1.1.1 0.0.0.0 area 0
r1(config-router)#network 1.1.1.1 0.0.0.0 area 0
宣告时必须携带反掩码

区域划分规则：
1、星型结构
2、必须存在ABR-边界路由器

【1】当启动配置完成后，邻居间使用hello包建立邻居关系，生成邻居表：
Hello包–用于邻居的发现、关系、保活
hello time为10s或30s dead time 为hello time 的4倍；

Hello包中和邻居必须完全一致的参数：hello time和dead time
区域ID
认证字段
末梢区域标记
r2#show ip ospf neighbor

Neigh
