Cache Kownledge -- Cache层次结构 & Cache一致性

一、缓存的体系结构

1. Cache层次结构

计算机系统中缓存层次结构通常由多个级别的缓存组成，这些级别包括L1缓存、L2缓存和L3缓存。每个级别的缓存都有不同的特性，例如容量、访问速度和成本。层次化缓存结构的设计旨在利用不同级别缓存的优势，通过提供更小、更快的缓存来提高数据访问速度，并通过较大、较慢的缓存提供更大的存储容量。这有助于平衡性能和成本。

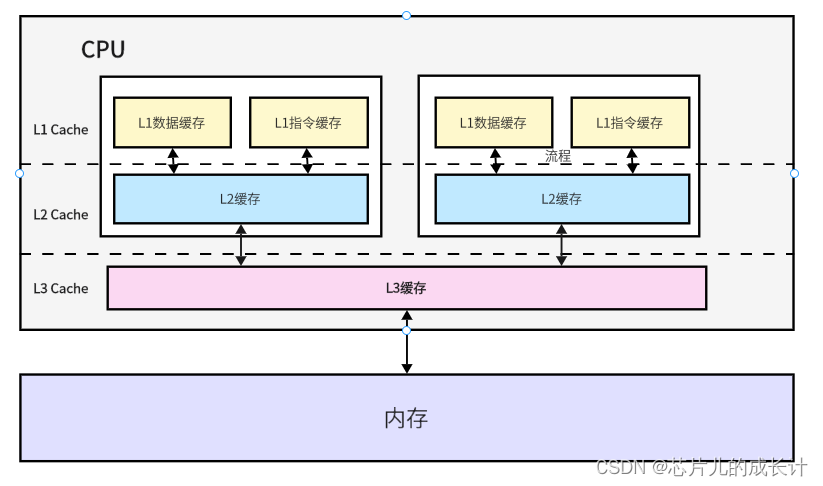

以下是一般的层次化缓存结构图：

2. CPU读取方式

• 程序执行时，会先将内存中的数据加载到共享的 L3 Cache 中，再加载到每个核心独有的 L2 Cache，最后进入到最快的 L1 Cache，之后才会被 CPU 读取。
• CPU读取数据时：

1. 1. 发起读取请求（Fetch）：

      • CPU 从程序计数器（Program Counter，PC）中获取下一条指令的地址。
      • 将该地址发送到 L1 指令缓存。

   2. L1 指令缓存检查（L1 I-cache Check）：

      • 如果指令在 L1 指令缓存中命中（Cache Hit），则直接从 L1 指令缓存中读取指令。
      • 如果没有命中（Cache Miss），则继续到下一级缓存。

   3. L2 缓存检查（L2 Cache Check）：

      • 如果指令在 L2 缓存中命中，从 L2 缓存中读取指令，并更新 L1 指令缓存。
      • 如果没有命中，则继续到下一级缓存。

   4. L3 缓存检查（L3 Cache Check）：

      • 如果指令在 L3 缓存中命中，从 L3 缓存中读取指令，并更新 L2 和 L1 指令缓存。
      • 如果没有命中，则继续到主内存。

   5. 主内存访问（Main Memory Access）：

      • 如果指令在主内存中，从主内存中读取指令，并更新 L3、L2 和 L1 指令缓存。

   6. 指令解码（Decode）：

      • CPU 对获取的指令进行解码，识别出具体的操作。

   7. 执行指令（Execute）：

      • CPU 根据解码结果执行相应的操作，可能包括读取或写入数据。

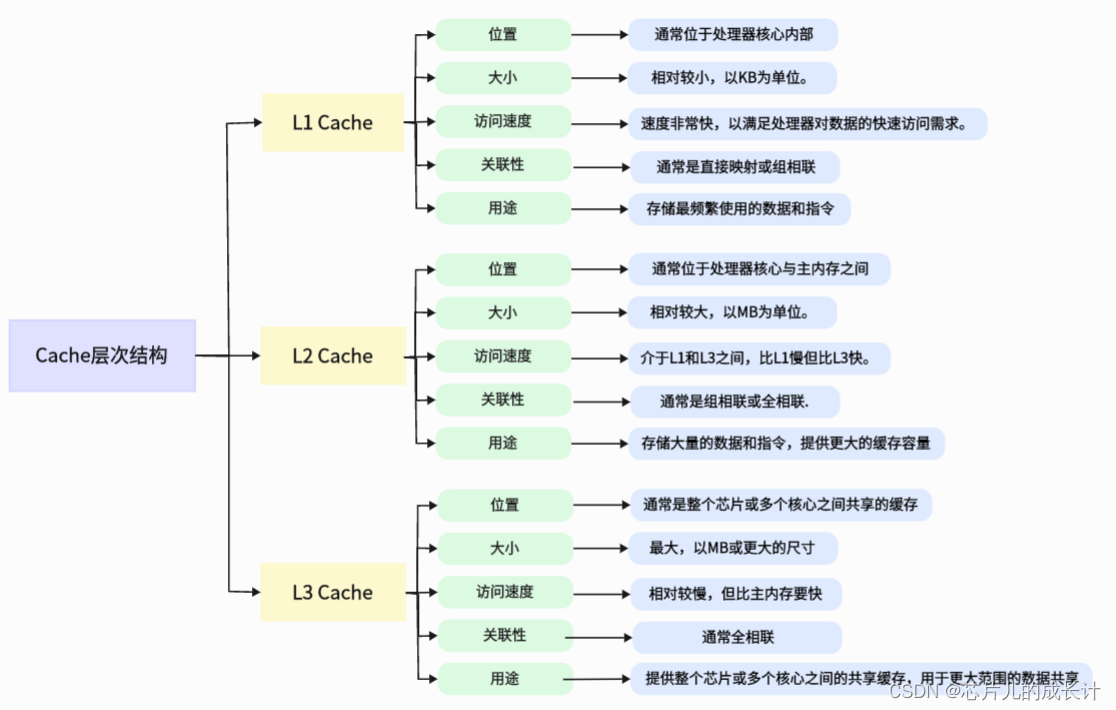

以下是Cache结构图：

3. 映射方式

关联性的选择取决于系统的设计目标和性能需求。直接映射简单，但冲突可能较多；组相联映射在性能和成本之间取得平衡；全相联映射提供最大的关联性，但通常需要更多的硬件资源。不同的应用场景可能需要不同类型的缓存关联性。

1. 直接映射（Direct Mapping）：

   • 原理：主要原理是将主存中的每个块映射到缓存中的一个特定缓存行。具体来说，一个主存块只能映射到缓存的一个固定位置，而不是可以在多个位置中选择。这个
