笔者来聊聊碰到的一个SPI作为应用层通信协议的问题

SPI 通信异常问题分析

1、CortexM4外设地址

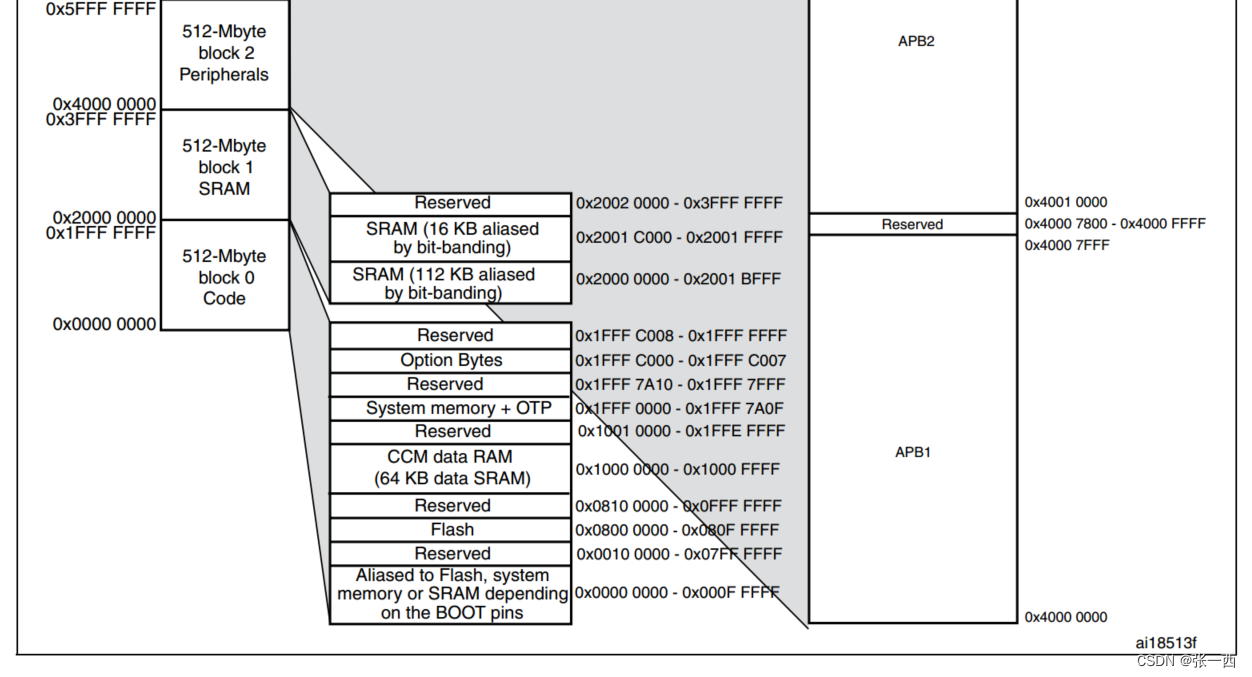

准确来说，CortexM4 并没有对外设的地址进行规定，外设的地址一般都是厂商自定义的，但是一般都遵循一个区间范围，比如下图所示：一般0x4000 0000 ~ 0x5FFF FFFF 为外设的地址（512MByte 空间，足够自由发挥了）
图1

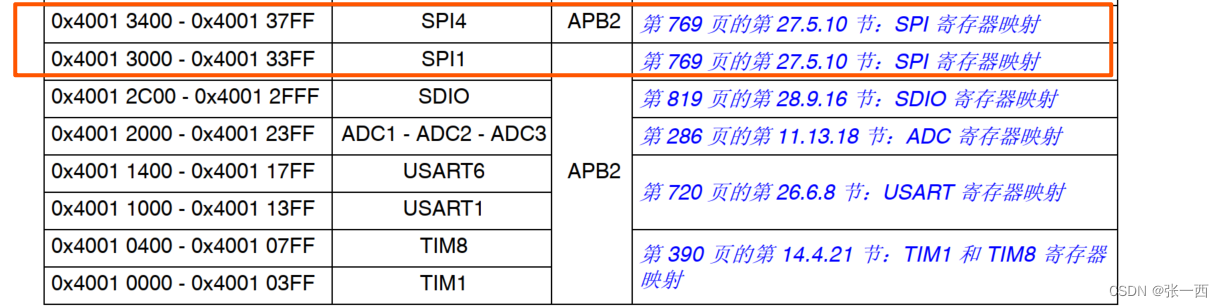

比如STM32的SPI地址空间为：
图2
NXP的SPI地址空间为：0x4008 000 到 0x4010 C000区间内，NXP的SPI外设地址是不固定的，与STM32不同，其走的是Flexcomm 接口，该接口可以映射到USART、SPI、I2C/I2S&#
