（三）usb68013-fpga-ccd采集项目：理论数据分析

在做实验之前应该先计算好理论数据，这是很重要的，可以防止一些低级错误和在出问题的时候能够清晰知道根源

usb2.0部分：
理论上，USB2.0传输速度最高可达到480Mbps，即60MB/s，如果几台设备共用一个USB通道，
主控制芯片会对每台设备可支配的带宽进行分配控制，所以USB2.0实际传输速度不超过30MB/s
对于我们数据1000帧来说，一帧为2088（一路ccd有2088个点数据）*2（2路）=4176个16进制数据=8k多个bit，那么1000帧大约一秒8M



有人问为什么不采用usb3.0，首先肯定usb3.0的优点，是传输的速度快，但是，我这个项目是工业控制项目，需要稳定的传输，在3.0上面传输
是用差分信号，D+和D-之间的压差在3.0上是很小的，对于外来的干扰比2.0差，因为2.0是满足需求的，所以采用2.0传输。
调试软件：usbtrack，用来监视我的usb枚举等过程

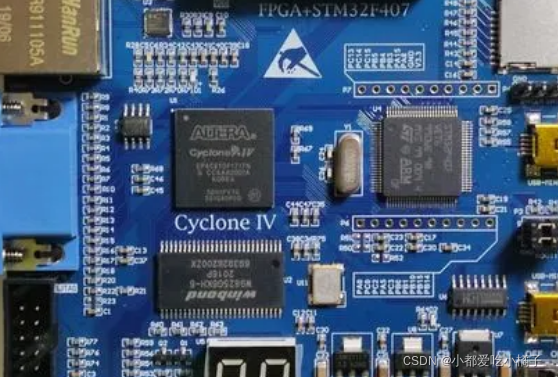

fpga部分：
最重要的部分是时间，我才用了50M对ccd操作，100M作为主要控制信号，120M作为sdram的操作信号
在50M下可以轻松跑下1000帧数据，因为20ns为一个clk，跑完一个数据需要16个周期，2088个点下，2088*20*16=668160=0.668ms，1000帧是1ms一个，也就是我多了0.221ms多的余量
经过计算在极限情况下可以跑到1500帧多。由于50M为最小时钟，所以ccd那里处理好，其余就不是问题

电脑硬盘部分：
机械硬盘读写速度平均60---80M每秒。固态硬盘不同品牌型号之间,差距非常大,平均大约在150---300M每秒在实际情况下肯定会打折扣，
选用固态硬盘可以避免因为读写速度不够造成的缓冲慢问题
调试软件：CrystalDiskMark，测试我电脑实际速度
