跨时钟域单bit信号处理--握手信号





用途:一般用在AB两个时钟关系不确定的时候，可能是快到慢，也可能是慢到快；

基本原理：双方电路在声明或终止各自的握手信号信号前都要等待对方的相应。完整的同步过程（A→B）可有以下4个步骤：

请求信号的产生：当同步器处于空闲状态时，在输入脉冲到来时，A声明它的请求信号sync_reg;
请求信号的跨越与应答信号的产生：sync_reg信号需要跨时钟域同步到B，与此同时，B产生同步脉冲，并产生应答信号sync_ack，此时，已经给出了要输出的脉冲
应答信号的跨越与请求信号的清除：sync_ack信号跨时钟域同步到A，与此同时，A清除之前产生的sync_reg；
应答信号的清除：在sync_reg信号清除之后，B清除sync_ack信号。此时，一次信号的跨时钟域完成，等待同步下一个脉冲。

缺点:延时大

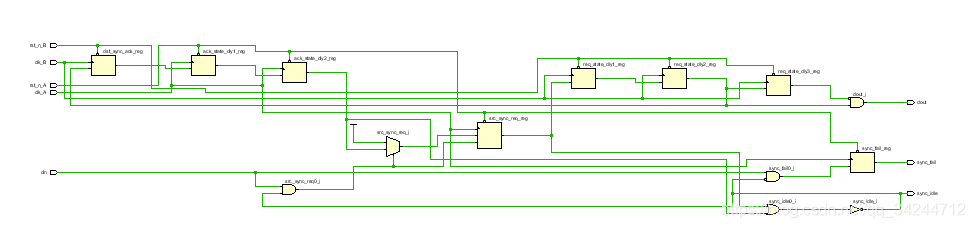

握手代码

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2021/01/11 16:35:34
// Design Name:
// Module Name: top
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module top(
    input wire din,
	input wire clk_A,
	input wire rst_n_A,
	input wire clk_B,
	input wire rst_n_B,

	output wire sync_idle,		//给出同步器是否空闲的信号
	output reg sync_fail, 		//同步失败：位于原时钟域

	output wire dout
);

    reg src_sync_req;			//原时钟产生同步请求
	reg req_state_dly1;
	reg req_state_dly2;			//同步器的输出
	reg req_state_dly3;			//目的时钟延后信号，以保证脉冲输出

	reg dst_sync_ack;			//目的时钟产生应答
	reg ack_state_dly1;
	reg ack_state_dly2;			//同步器的输出
	wire src_sync_ack;			//原时钟接收应答


	//同步器空闲状态的判断：原时钟下：请求和应答信号同时无效
	assign sync_idle = ~(src_sync_req | src_sync_ack );

	//同步失败的判断
	always @(posedge clk_A or negedge rst_n_A)
	begin
		if(rst_n_A == 1'b0)
			sync_fail <= 1'b0;
		else if(din & (~sync_idle))		//源时钟脉冲到来，此时同步器不空闲，给出同步失败
			sync_fail <= 1'b1;
		else
			sync_fail <= 1'b0;
	end

	//原时钟产生请求信号，请求信号的产生相当于将脉冲转化为了电平
	always @(posedge clk_A or negedge rst_n_A)
	begin
		if(rst_n_A == 1'b0)
			src_sync_req <= 1'b0;
		else if(din & sync_idle)			//源时钟脉冲到来，且源时钟空闲，传递请求。同时完成了脉冲转电平
			src_sync_req <= 1'b1;
		else if(src_sync_ack)						//检测到应答以后，清除请求
			src_sync_req <= 1'b0;
	end

	//同步原时钟请求信号到目的时钟，利用请求信号跨时钟域
	always @(posedge clk_B or negedge rst_n_B)
	begin
		if(rst_n_B == 1'b0)
		begin
			req_state_dly1 <= 1'b0;
			req_state_dly2 <= 1'b0;
			req_state_dly3 <= 1'b0;
		end
		else
		begin
			req_state_dly1 <= src_sync_req;
			req_state_dly2 <= req_state_dly1;		//打两拍结束
			req_state_dly3 <= req_state_dly2;		//再外接一个寄存器，以保证脉冲输出
		end
	end

	//上升沿检测，产生输出脉冲
	assign dout = (~req_state_dly3) & req_state_dly2;		//完成输出脉冲

	//目的时钟产生应答信号
	always @(posedge clk_B or negedge rst_n_B)
	begin
		if(rst_n_B == 1'b0)
			dst_sync_ack <= 1'b0;
		else if (req_state_dly2)		//同步高电平已到达
			dst_sync_ack <= 1'b1;
		else begin
			dst_sync_ack <= 1'b0;
	   end

	end

	//同步目的时钟产生的应答信号到原时钟
	always @(posedge clk_A or negedge rst_n_A)
	begin
		if(rst_n_A == 1'b0)
		begin
			ack_state_dly1 <= 1'b0;
			ack_state_dly2 <= 1'b0;
		end
		else
		begin
			ack_state_dly1 <= dst_sync_ack;
			ack_state_dly2 <= ack_state_dly1;
		end
	end
assign src_sync_ack = ack_state_dly2;

endmodule

测试代码:

`timescale  1ns/1ns


module  top_tb;

reg   clk_A;
reg   clk_B;
reg   rst_n;
wire  clk_write;
reg din;
initial begin
 clk_A=1;
 clk_B=1;
 end

always #20 clk_A=~clk_A; //50
always #40 clk_B=~clk_B; //25


initial begin
   rst_n=0;
   #10
   rst_n=1;
 end



assign clk_write = clk_A&rst_n;         //复位期间不应写入数据
reg [31:0] cnt;
always@(posedge clk_write or negedge rst_n) begin
    if(rst_n==1'b0) begin
        cnt <= 32'd0;
    end
    else begin
        cnt <=cnt + 1;
    end
end

always@(posedge clk_write or negedge rst_n) begin
    if(rst_n==1'b0) begin
        din <= 32'd0;
    end
    else if(cnt==10) begin
        din <=1;
    end
    else begin
        din <=0;
    end
end


top top_inst(
    .din        (din),
   .clk_A    (clk_A),
   .rst_n_A   (rst_n),
   .clk_B     (clk_B),
   .rst_n_B   (rst_n)


);




endmodule



原文链接：https://blog.youkuaiyun.com/u013668469/article/details/99643154
