数据结构与算法(三) 红黑树与二叉查找树

红黑树

定义和性质

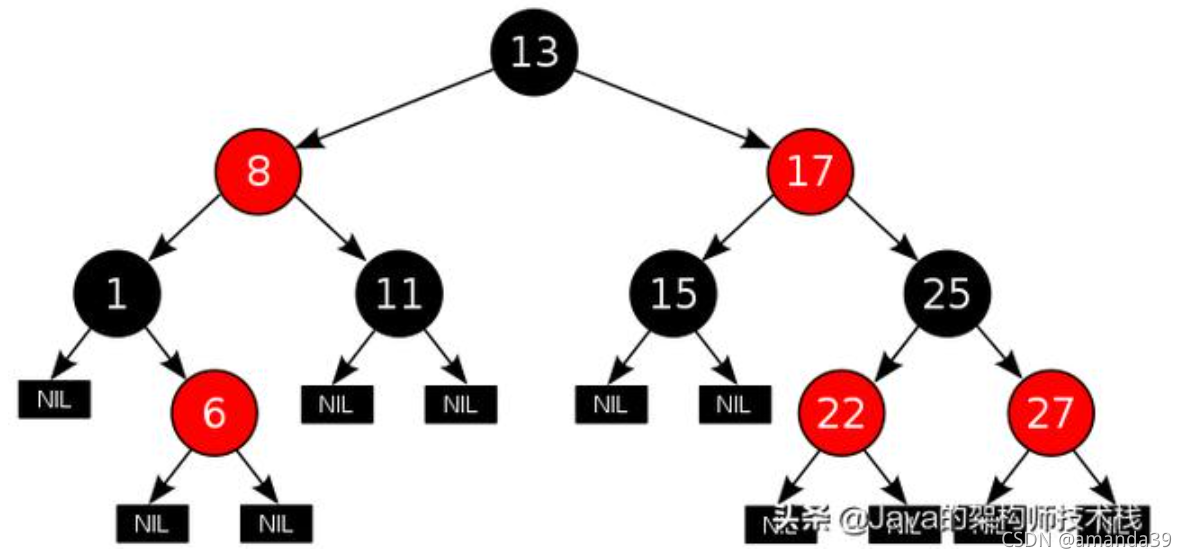

R-B Tree，全称是Red-Black Tree，又称为“红黑树”，它一种自平衡的二叉查找树。红黑树的每个节点上都有存储位表示节点的颜色，可以是红(Red)或黑(Black)。

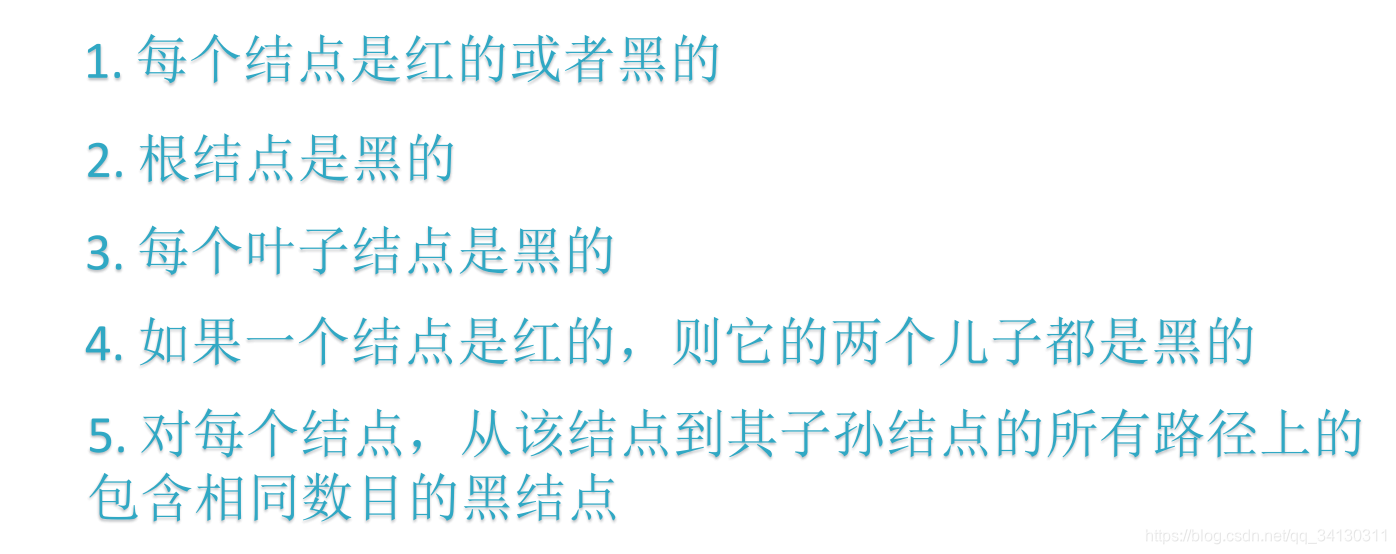

性质：

性质4也可说成：
(4)从根节点到叶子节点，不会出现两个连续的红色节点。

应用

用途
运用红黑树主要用其两个性质：
A.通过键值对方式存储信息
运用：
1、多个客户端与服务器建立链接时，此时链接为socket实质就是一个int型数字。但是每个客户端都有自己的id，此时socket与客户端id有个映射关系。若有大量客户端链接时，我们就可采用红黑树的key-value（socket，id）方式来存储这个信息。以便后期查找socket与id之间的相互查找；
2、内存中使用：
整块内存还没有没配时，mallo分配内存时将其假如红黑树中，后期free时就从红黑树找对应的块将其释放；
B.使用其中序遍历的特点(按顺序存储)
1、进程的调度：
有些进程处于等待状态(在某个时刻会运行)，存入红黑树中。当在某个时刻准备运行时，利用红黑树的中序遍历，将其小于此时间段的进程拿取出来，准备执行。

红黑树的操作

创建代码

typedef int KEY_TYPE;

typedef struct _rbtree_node {
	//此为红黑树的性质
	unsigned char color;
	struct _rbtree_node *right;
	struct _rbtree_node *left;
	struct _rbtree_node *parent;

	KEY_TYPE key;
	void *value;
} rbtree_node;

typedef struct _rbtree {
	rbtree_node *root;
	rbtree_node *nil; //NULL 所有的叶子结点都指向他
} rbtree;

左旋

左旋和右旋都是为了调节二叉树平衡而存在的。

    以x为节点进行左旋
                              z
   x                          /
  / \      --(左旋)-->       x
 y   z                      /
                           y

对x进行左旋，意味着，将“x的右孩子”设为“x的父亲节点”；即，将 x变成了一个左节点(x成了为z的左孩子)！。 因此，左旋中的“左”，意味着“被旋转的节点将变成一个左节点”。

对x进行左旋，意味着"将x变成一个左节点"。

代码实现：

//左旋，T为TREE，x为待旋转的节点
//注意6根指针：x节点与父结点的两根指针，x与右节点的两根，右节点的左子节点的两根指针
void rbtree_left_rotate(rbtree *T, rbtree_node *x) {

	rbtree_node *y = x->right;  // x  --> y  ,  y --> x,   right --> left,  left --> right
								//假设的前提：x的右孩子为y
	x->right = y->left; // 将 “y的左孩子” 设为 “x的右孩子”，即 将β设为x的右孩子
	if (y->left != T->nil) { // 将 “x” 设为 “y的左孩子的父亲”，即 将β的父亲设为x
		y->left->parent = x;
	}

	y->parent = x->parent; //将 “x的父亲” 设为 “y的父亲”
	if (x->parent == T->nil) { //若x父结点为空结点，将y设为根节点
		T->root = y;
	} else if (x == x->parent->left) { //若x为其父结点的左孩子，则将Y设为“x父结点的左孩子”
		x->parent->left = y;
	} else { //（若x为其父结点的右孩子）则将y设为“x父结点的右孩子””
		x->parent->right = y;
	}

	y->left = x; //将x设为y的左孩子
	x->parent = y; //将x的父结点设为y
}

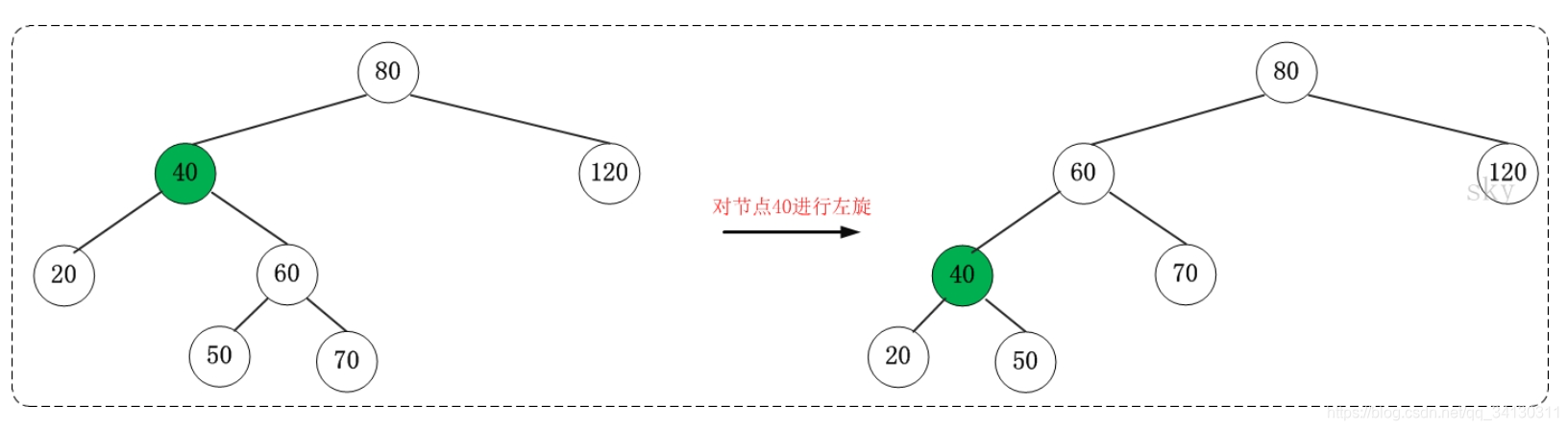

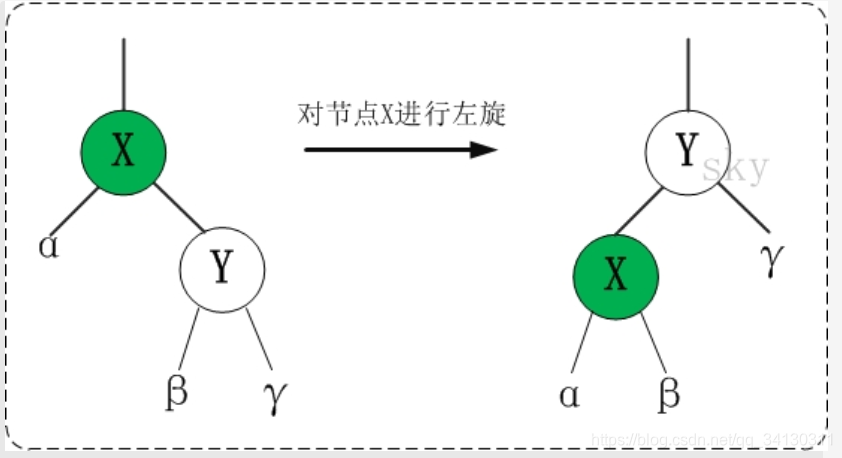

详情案例：

右旋

左旋和右旋都是为了调节二叉树平衡而存在的。

(以x为节点进行右旋)
                              y
   x                            \
  / \      --(右旋)-->           x
 y   z                            \
                                   z

对x进行右旋，意味着，将“x的左孩子”设为“x的父亲节点”；即，将 x变成了一个右节点(x成了为y的右孩子)！ 因此，右旋中的“右”，意味着“被旋转的节点将变成一个右节点”。

对x进行左旋，意味着"将x变成一个左节点"。

代码实现

//右旋
//小技巧：将rbtree_left_rotate中的左改成右，x改成y，改完后左旋就变成了右旋
void rbtree_right_rotate(rbtree *T, rbtree_node *y) {

	rbtree_node *x = y->left; // 前提：这里假设y的左孩子为x。下面开始正式操作

	y->left = x->right; // 将 “x的右孩子” 设为 “y的左孩子”，即 将β设为y的左孩子
	if (x->right != T->nil) {
		x->right->parent = y; // 将 “y” 设为 “x的右孩子的父亲”，即 将β的父亲设为y
	}

	x->parent = y->parent; // 将 “y的父亲” 设为 “x的父亲”
	if (y->parent == T->nil) {
		T->root = x; // 情况1：如果 “y的父亲” 是空节点，则将x设为根节点
	} else if (y == y->parent->right) {
		y->parent->right = x; // 情况2：如果 y是它父节点的右孩子，则将x设为“y的父节点的左孩子”
	} else {
		y->parent->left = x; // 情况3：(y是它父节点的左孩子) 将x设为“y的父节点的左孩子”
	}

	x->right = y; // 将 “y” 设为 “x的右孩子”
	y->parent = x;  // 将 “y的父节点” 设为 “x”
}

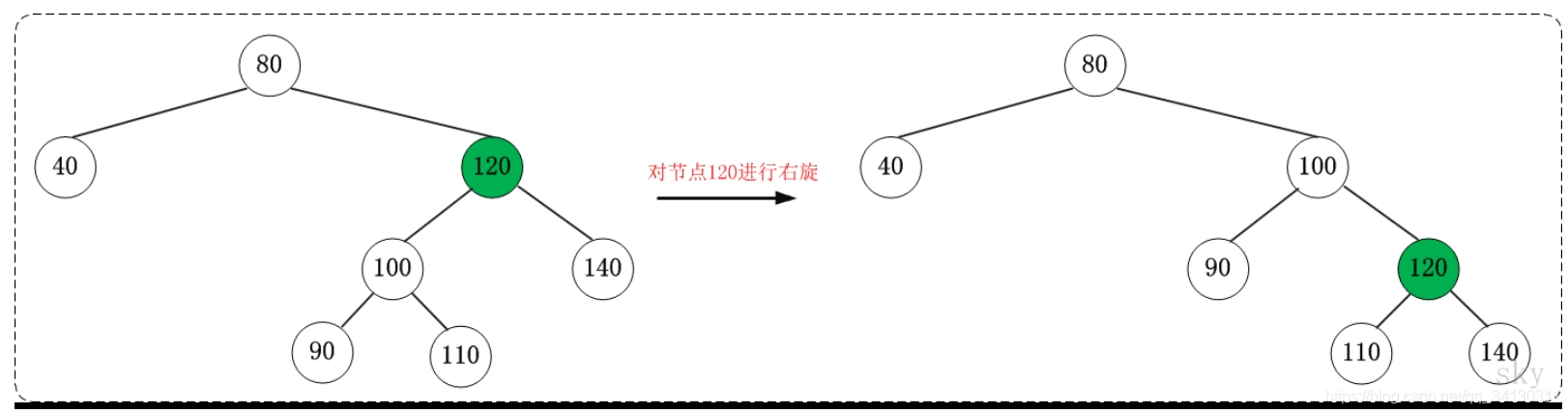

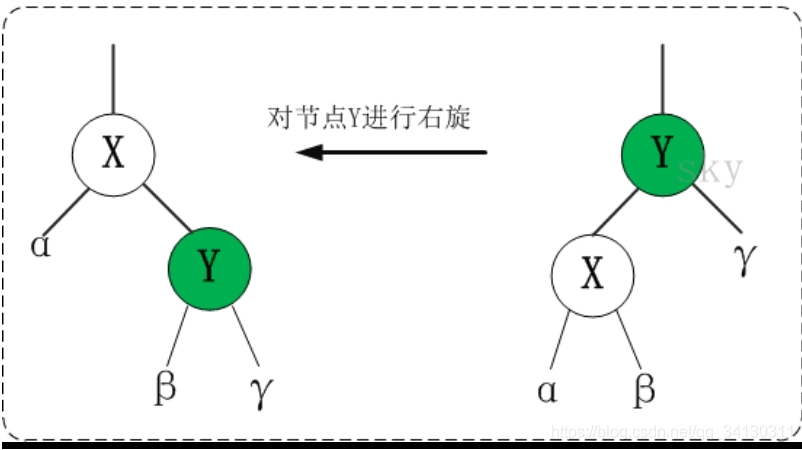

详情案例：

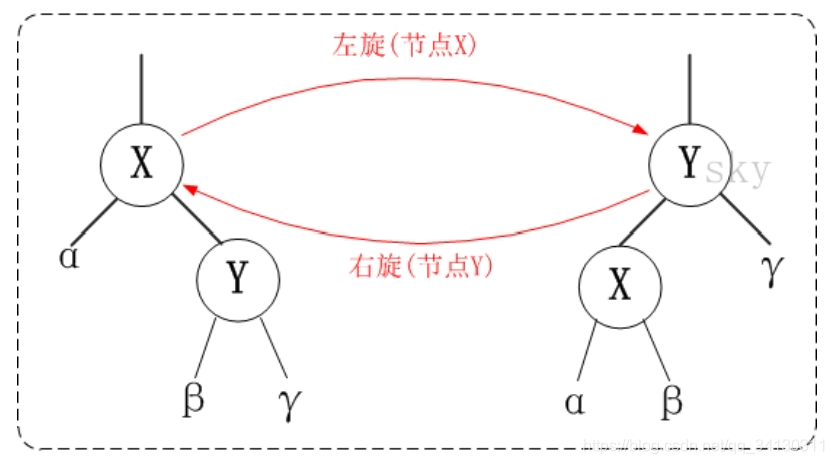

仔细观察上面"左旋"和"右旋"的示意图。我们能清晰的发现，它们是对称的。无论是左旋还是右旋，被旋转的树，在旋转前是二叉查找树，并且旋转之后仍然是一颗二叉查找树。

添加

注意：
1、添加前的树已经满足了红黑树的性质；
2、添加的节点为红色，这样更容易满足红黑树性质；
3、节点添加后，会有可能其父层、祖父层甚至更往上调整，所以整个是一个迭代的过程，且迭代一次后要将记录z指向下一次迭代的节点，一般是最高层。

为了满足红黑树的5条性质，一般插入结点时，将结点设置为红色，这样不会改变黑色的高度，这样更容易满足性质。
若当前结点为红色，待插入的位置其父结点也为红色，就要进行调整，recolor。

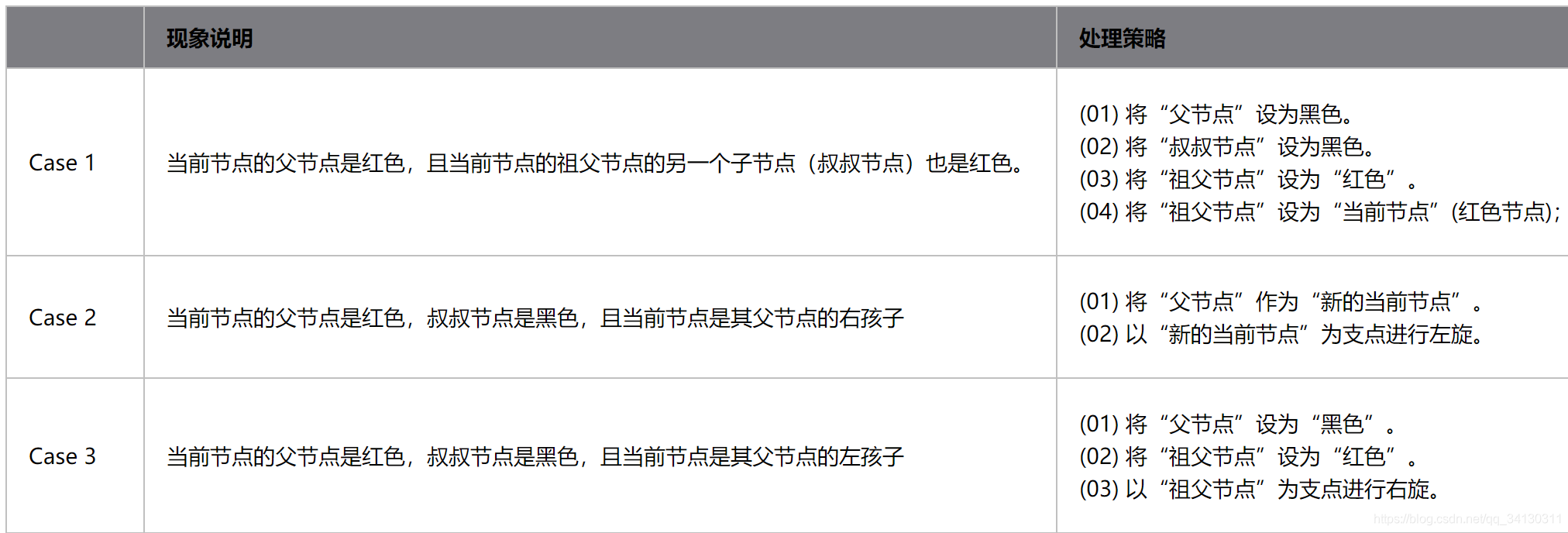

需要调整分为三种情况：

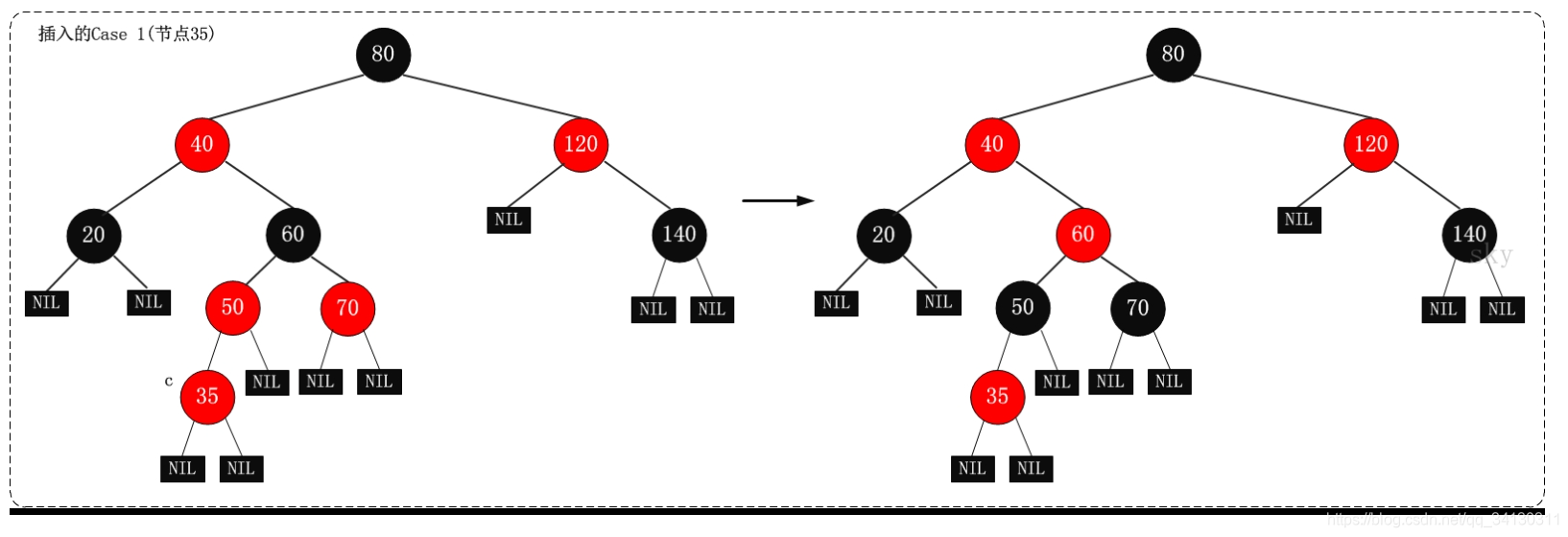

1. (Case 1)叔叔是红色

1.1 现象说明
当前节点(即，被插入节点)的父节点是红色，且当前节点的祖父节点的另一个子节点（叔叔节点）也是红色。

1.2 处理策略
(01) 将“父节点”设为黑色。
(02) 将“叔叔节点”设为黑色。
(03) 将“祖父节点”设为“红色”。
(04) 将“祖父节点”设为“当前节点”(红色节点)；即，之后继续对“当前节点”进行操作。

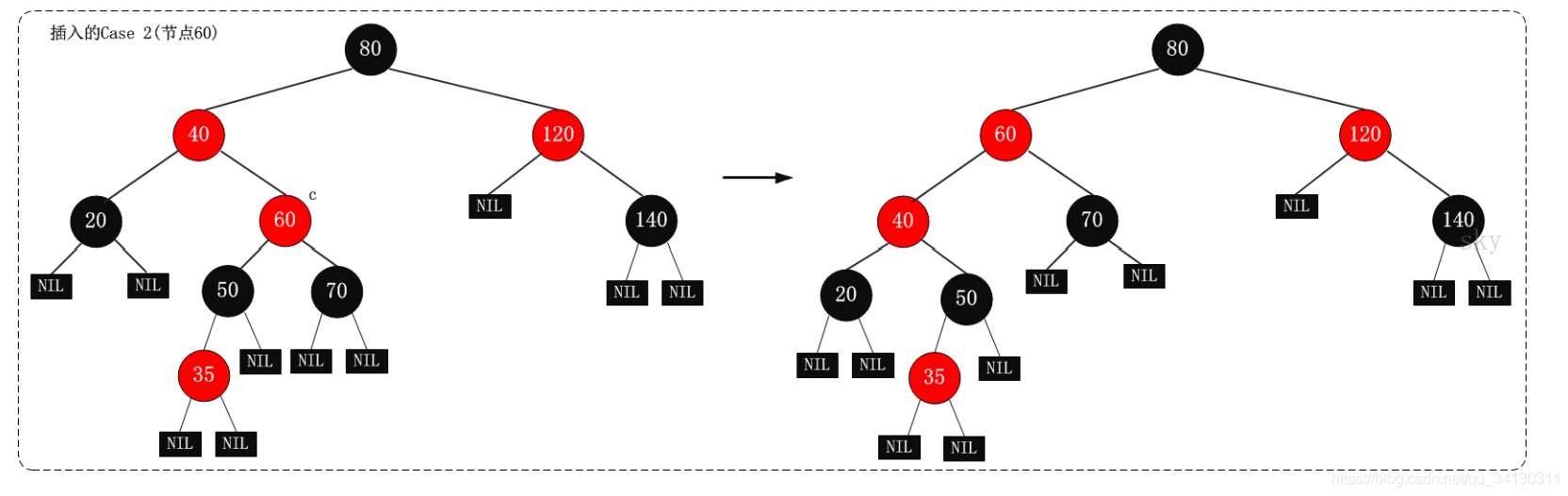

2. (Case 2)叔叔是黑色，且当前节点是右孩子

2.1 现象说明
当前节点(即，被插入节点)的父节点是红色，叔叔节点是黑色，且当前节点是其父节点的右孩子

2.2 处理策略
(01) 将“父节点”作为“新的当前节点”。
(02) 以“新的当前节点”为支点进行左旋。

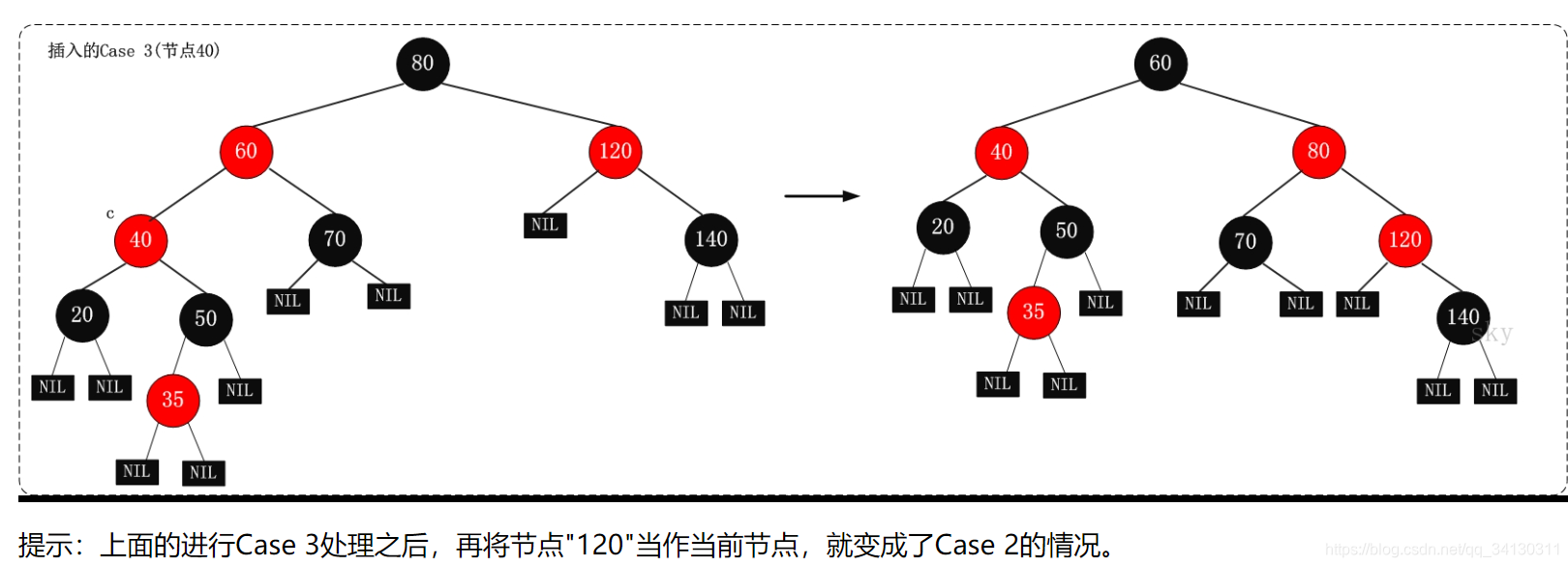

3. (Case 3)叔叔是黑色，且当前节点是左孩子

3.1 现象说明
当前节点(即，被插入节点)的父节点是红色，叔叔节点是黑色，且当前节点是其父节点的左孩子

3.2 处理策略
(01) 将“父节点”设为“黑色”。
(02) 将“祖父节点”设为“红色”。
(03) 以“祖父节点”为支点进行右旋。

//在插入之前就已经是一颗红黑树了，插入是要红色容易满足性质，
//黑色会改变此路径下黑色节点的高度，就需要不断调整
//什么情况下需要调整？插入红节点会违背性质4，也就是当前节点是红色，同时父结点也是红色的，此时需要调整

void rbtree_insert(rbtree *T, rbtree_node *z) {
//红黑树只能在叶子节点插入
	rbtree_node *y = T->nil;
	rbtree_node *x = T->root;

	while (x != T->nil) { //查找待插入的位置
		y = x;
		if (z->key < x->key) {
			x = x->left;
		} else if (z->key > x->key) {
			x = x->right;
		} else { //Exist
			return ;
		}
	}//找到了待插入的叶子节点处，为y

	z->parent = y; //
	if (y == T->nil) { //将z结点插入其中
		T->root = z;//设为根节点
	} else if (z->key < y->key) {
		y->left = z;//设为Y的左子树
	} else {
		y->right = z;//设为y的右子树
	}

	//插入的点性质修改，因为两个节点之间的有两个指针联系，都要记得修改
	z->left = T->nil;
	z->left = T->nil;
	z->right = T->nil;
	z->color = RED; //新结点置成红色

	rbtree_insert_fixup(T, z); //调整结点
}

//相邻的节点不可能为一黑一红 ，	//调整过程中，z始终是为红色
void rbtree_insert_fixup(rbtree *T, rbtree_node *z) {
	//在调整过程中，还需要看其上层是否满足性质，直到根节点，所以要while循环来迭代
	while (z->parent->color == RED) { //z ---> RED 违背了性质4，根节点到叶子节点路径不可有连续的红节点
		if (z->parent == z->parent->parent->left) { //若parent为祖父节点的左子树，便于区分左旋右旋 //父红，且为左子树
			rbtree_node *y = z->parent->parent->right; //获取z的叔父结点
			if (y->color == RED) {//情况1：若叔父结点为红色，(若z的父节点和叔父结点都为红色，则祖父结点一定为黑色，红黑树性质决定的) //此时叔为红色节点，父红，违背了性质4，要将父、叔改为黑，祖父改为红

				z->parent->color = BLACK; //将父结点/叔父结点置黑色
				y->color = BLACK;
				z->parent->parent->color = RED; //祖父结点置红

				z = z->parent->parent; //z --> RED //注意：此为迭代的关键：//迭代的关键，下次迭代判断是否满足红黑树性质从其祖父节点开始
				//所以z一直是红色的
			} else { //情况2： 若叔父结点为黑色，叔父的黑高比z，违背了性质5
				if (z == z->parent->right) { //若z为父的右子树，将其父节点进行左转
					z = z->parent; //
					rbtree_left_rotate(T, z); //左旋，
				}
				//z为父的左子树时，将父结点转黑，祖父节点转红，对祖父节点进行右转。
				z->parent->color = BLACK;
				z->parent->parent->color = RED;
				rbtree_right_rotate(T, z->parent->parent);
			}
		}else { //父结点为祖父节点的右子树，父为红节点
			rbtree_node *y = z->parent->parent->left; //叔父结点
			if (y->color == RED) { //若叔父结点为红色，此时父，叔都为红色
				z->parent->color = BLACK; //此时修改方案是：叔、父改为黑色，祖父为红色
				y->color = BLACK;
				z->parent->parent->color = RED;

				z = z->parent->parent; //z --> RED 重点：因为是继续迭代的，z要指向修改后的，下次要迭代的节点，也就是祖父节点
			} else { //若叔父节点为黑色，父结点为祖父的右子树,父为红节点
				if (z == z->parent->left) {
					z = z->parent;
					rbtree_right_rotate(T, z);
				}

				z->parent->color = BLACK;
				z->parent->parent->color = RED;
				rbtree_left_rotate(T, z->parent->parent);
			}
		}

	}

	T->root->color = BLACK;
}

删除

二叉排序树

性质

二叉查找树（BST）具备什么特性呢？

1.左子树上所有结点的值均小于或等于它的根结点的值。

2.右子树上所有结点的值均大于或等于它的根结点的值。

3.左、右子树也分别为二叉排序树。

优点

利用二分查找的思想，使得查找所需的最大次数等于二叉查找树的高度。插入结点时，也是一层一层的比较大小，找到新结点适合插入的位置。

缺点

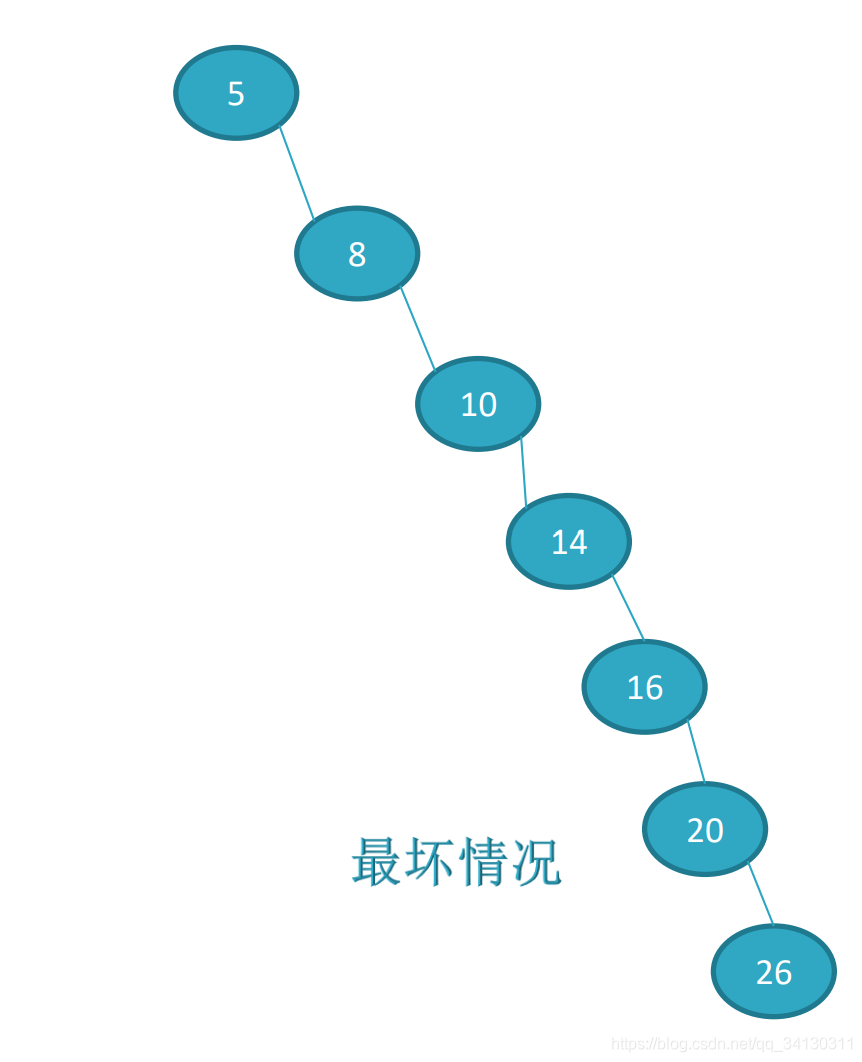

当插入的值几乎都比根节点小/大时，此时的二叉树就类似与链表的结构，这样效率就大打折扣。

为了解决 ：二叉查找树多次插入结点可能导致不平衡的问题 ，就创建了自平衡的二叉查找树，也就是红黑树。

实现代码

创建二叉树：

typedef int KEY_VALUE;

struct bstree_node {
	KEY_VALUE data;
	struct bstree_node *left;
	struct bstree_node *right;
};

struct bstree {
	struct bstree_node *root;
};

struct bstree_node *bstree_create_node(KEY_VALUE key) {
	struct bstree_node *node = (struct bstree_node*)malloc(sizeof(struct bstree_node));
	if (node == NULL) {
		assert(0);
	}
	node->data = key;
	node->left = node->right = NULL;

	return node;
}

二叉树的插入：

int bstree_insert(struct bstree *T, int key) {

	assert(T != NULL);

	if (T->root == NULL) {//若为空树，直接赋值
		T->root = bstree_create_node(key);
		return 0;
	}

	struct bstree_node *node = T->root;
	struct bstree_node *tmp = T->root;

//查找该插入的位置
	while (node != NULL) { //直到Node为底层了
		tmp = node; //先遍历确定待插入的位置
		if (key < node->data) {
			node = node->left;
		} else {
			node = node->right;
		}
	}

	if (key < tmp->data) {
		tmp->left = bstree_create_node(key);
	} else {
		tmp->right = bstree_create_node(key);
	}

	return 0;
}

二叉树的中序遍历：

int bstree_traversal(struct bstree_node *node) {
	//先序，中序，后序遍历，这个是代表根节点的顺序(每个节点会遇到三次)
	//先序：跟节点都会遇到3次，遇到第一次打印；
	//中序：根节点遇到第二次打印；
	//后序：根节点遇到第三次打印；
	if (node == NULL) return 0;

	//printf("%4d ", node->data); //先序
	bstree_traversal(node->left);
	printf("%4d ", node->data); //中序
	bstree_traversal(node->right);
	//printf("%4d ", node->data); //后序
}

红黑树的定义：
